Назначение контактов
Клеммник | Цепь |
К1 | COM Общий для измерительных входов |
К2 | In 1 Измерительный вход 4-20мА |
К3 | In 2 Измерительный вход 4-20мА |
К4 | In 3 Измерительный вход 4-20мА |
К5 | In 4 Измерительный вход 4-20мА |
К6 | In 4 Измерительный вход 4-20мА |
К7 | In 4 Измерительный вход 4-20мА |
К8 | In 4 Измерительный вход 4-20мА |
Х1

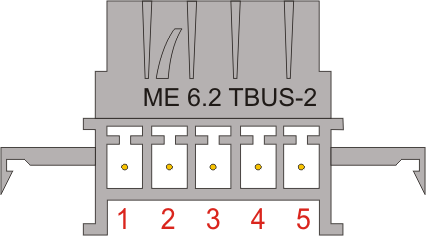

Назначение контактов разъема Х1:
Номер контакта | Обозначение | Назначение |
1 | Data+ | Линия Data+ интерфейса RS485 |
2 | Data- | Линия Data - интерфейса RS485 |
3 | Uпит. | Вход напряжения питания |
4 | Uпит. рез. | Вход резервного напряжения питания |
5 | Gnd | Общий провод для основного и резервного источников питания |
Схема подключения входов
| АКОН» Украина, г. Киев, 03058 ул. Лебедева-Кумача 5, оф. 319 (+38067) 442-33-89 (+38044) 496-29-60 *****@*** www. akon. Skype: wadbus |
Технический паспорт

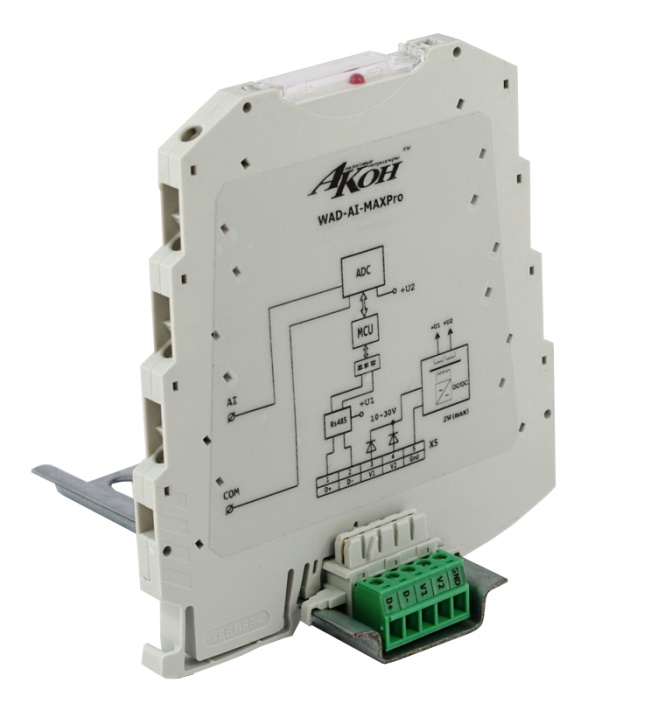

WAD-AI7-MAXPro-96
ТУ У 33.2-33056998-001:2009
Семиканальный модуль аналогового ввода
Групповая гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2017
1. Основные технические характеристики:
Модуль WAD-AI7-MAXPro-96 ТУ У 33.2-33056998-001:2009 предназначен для преобразования сигналов постоянного тока в цифровой код и передачи полученного значения в головной вычислитель по линиям интерфейса RS485.
Количество входных каналов – 7.
Разрядность АЦП – 24.
Схема подключения входа – двухпроводная.
Диапазон преобразования – 4-20мА, входное сопротивление 62 Ом;
Основная приведенная к диапазону преобразования погрешность - 0,07%.
Погрешность нелинейности не более ±0.03%.
Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.
Подавление помехи общего вида 50/60 Гц не менее 130 дБ.
Подавление изменения напряжения питания не менее 150дБ
Уровень взвешенных шумов и помех измерительных каналов не более -80дБ.
Дополнительная погрешность в рабочем диапазоне температур ±0.005%*0С.
Защита входов от перенапряжения – долговременная, до +/-60В.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Защита линий интерфейса RS485 от превышения напряжения до +/-60В.
Входы гальванически изолированы от питания модуля и интерфейса. Интерфейс изолирован от питания.
Напряжение гальванической изоляции 1500 В.
Напряжение питания от 10 до 30 В.
Потребляемая мощность не более 1.5 Вт.
Габариты модуля 102,5х93,1х7,2 мм.
Масса 65 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-AI7-MAXPro-96 1 шт. № 000
Комплект разъемов: ME 6.2 T-BUS-2 1шт.
IMC 1.5/5 1шт.
Паспорт (допускается 1 экз. на каждые 10 модулей).
Начальные настройки:Протокол – Modbus RTU.
Адрес – 1.
Скорость обмена – 9600 бод.
Формат фрейма - 8:n:1.
Свидетельство о приёмке:Модуль преобразователя WAD-AI7-MAXPro-96 соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 29.09.2017 г.
Подпись лица, ответственного за приёмку ____________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, , (+38067) 442-33-89, (+38044) 496-29-60, *****@***, www. akon.
Нормативная база:Модули WAD-AI7-MAXPro ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426431.002 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

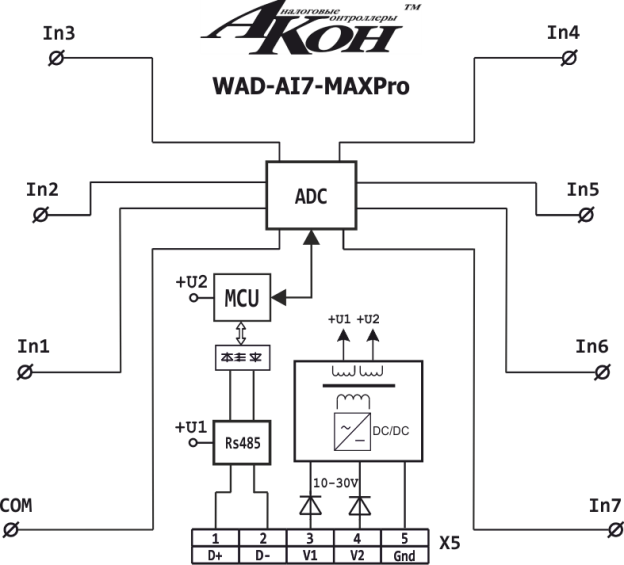

Функциональная схема модуля

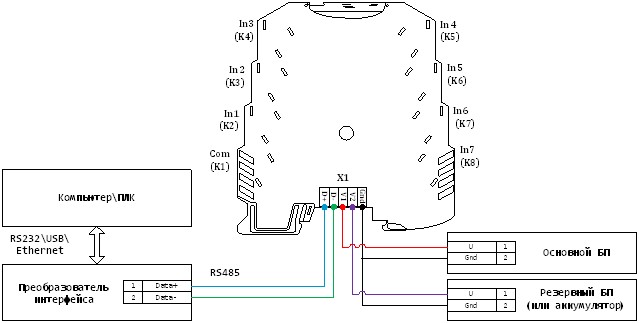

Схема подключения питания и RS485
