Задача №1. Расчет разветвленной электрической цепи постоянного тока.
Составить уравнения для определения токов во всех ветвях цепи путем непосредственного применения законов Кирхгофа. Подставить числовые значения. Решать систему не требуется. Определить токи ветвей методом контурных токов. Проверить баланс мощностей.С. источников и сопротивления резистивных элементов приведены в таблице 1.
Таблица 1
вариант |
|
|
|
|
|
|
|
|
В | В | Ом | Ом | Ом | Ом | Ом | Ом | |
0 | 70 | 190 | 6 | 1 | 15 | 16 | 24 | 15 |
Схема 0. Рис. 1
Задача №2. Расчет неразветвленной цепи синусоидального тока.
Напряжение на зажимах цепи, которая выбирается в соответствии с вариантом по рис.2, изменяется по закону:
Амплитудное значение Um и начальная фаза шu напряжения, а также значения активных R, индуктивных XL и емкостных XC сопротивлений приведены в таблице 2.
Требуется:
Определить показание указанных на схеме электроизмерительных приборов. Определить закон изменения тока в цепи. Определить закон изменения напряжения между точками, к которым подключен вольтметр. Определить активную, реактивную и полную мощности, потребляемые цепью из сети. Построить векторную диаграмму напряжений на всех элементах, показав на ней вектор тока.Таблица 2
Вариант | Um | Шu | R1 | XL1 | XC1 | R2 | XL2 | XC2 |
В | Град | Ом | Ом | Ом | Ом | Ом | Ом | |
0 | 310 | 30 | 9 | 4 | 8 | 5 | 6 | 8 |
Схема 0. Рис. 2
Задача №3. Расчет трехфазной цепи.
К трехфазному источнику подключена цепь, схема которой выбирается по рис.3 в соответствии с вариантом.
Значение линейного напряжения, активных, индуктивных и емкостных сопротивлений приведены в таблице.
Требуется:
Определить фазные и линейные токи для заданной схемы соединения, а также ток в нейтральном проводе для схемы «звезда». Определить активную и реактивную мощности, потребляемые цепью. Построить векторную диаграмму напряжений и показать на ней векторы токов.Таблица 3
Вариант | UJI | R1 | XL1 | XC1 | R2 | XL2 | XC2 | R3 | XL3 | XC3 |
В | Ом | Ом | Ом | Ом | Ом | Ом | Ом | Ом | Ом | |
0 | 380 | 12 | 10 | 11 | 14 | 12 | 10 | 10 | 12 | 14 |

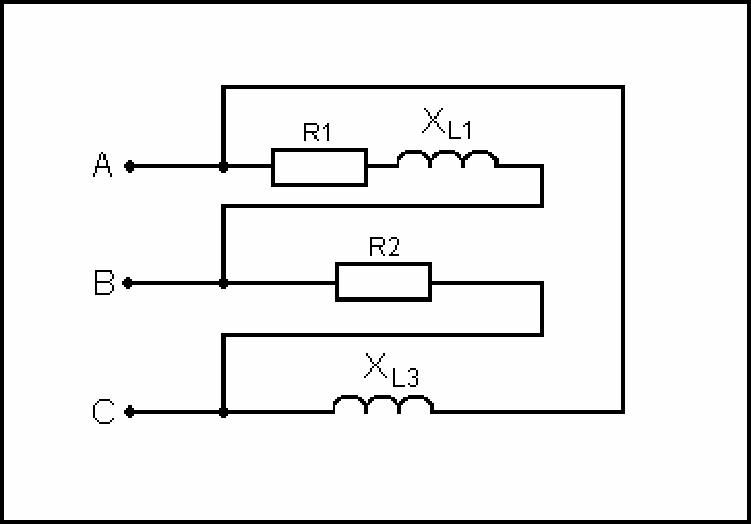

Схема 0. Рис. 3
