Пятнадцатиканальный модуль дискретного ввода

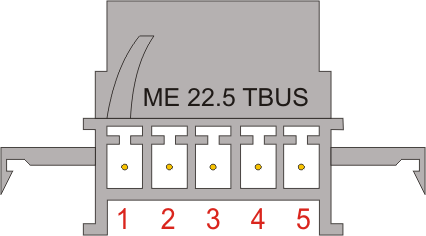

Внешний вид разъема Х5:

Назначение контактов разъема Х5:

Номер контакта	Обозначение	Назначение
1	D+	Линия Data+ интерфейса RS485
2	D-	Линия Data - интерфейса RS485
3	Uпит.	Вход напряжения питания
4	Uпит. рез.	Вход резервного напряжения питания
5	Gnd	Общий провод для основного и резервного источников питания

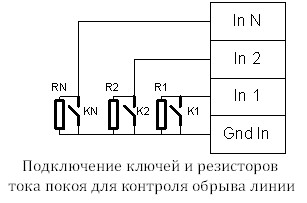

Схема подключения входов

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 ([phone] ([phone] *****@*** www. akon. Skype:  wadbus

Технический паспорт

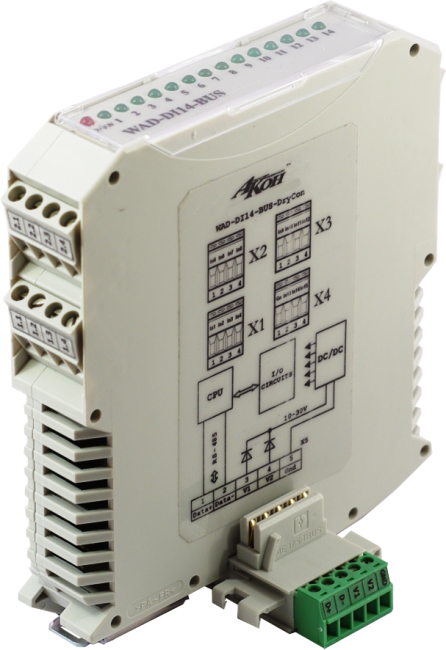

WAD-DI14-BUS-DryCon

ТУ У 33.2-33056998-001:2009

Пятнадцатиканальный модуль дискретного ввода

Гальваническая развязка входных каналов

Интерфейс RS-485

2017

Основные технические характеристики:

Модуль WAD-DI14-BUS-DryCon ТУ У 33.2-33056998-001:2009 предназначен для дискретного ввода “сухой контакт”, обеспечения защиты от дребезга и случайного срабатывания (управляемая функция “время отклика”) и передачи состояния входных каналов в головной вычислитель по линиям интерфейса RS-485.

Количество входных каналов – 15.

Вид входного сигнала – замыкание контакта.

Номинальный уровень напряжения запитки, формируемый модулем: 12±2,5В.

Номинальный ток через контакт – 5мА.

Номинальное сопротивление резистора тока покоя для контроля обрыва линии (подключается параллельно “сухому контакту”) – 20кОм +/-10%.

Диапазон регулировки времени отклика – 0…5 с, шаг установки 1мс

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения

до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи интерфейс и питание модуля гальванически изолированы друг от друга. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30В. Рекомендуемое напряжение питания 24В.

Потребляемая мощность не более 3.0 Вт.

Габариты модуля 105х114х22,5 мм.

Вес 120 г.

Средний срок службы изделия - 10 лет.

Среднее время наработки на отказ - 100 000 часов.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DI14-BUS-DryCon                4 шт. № 000…215270417

Комплект разъемов:        MEP 22.5 BUS        4 шт.

IMC 1.5/5        4 шт.

Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 1.

Скорость обмена – 9600 бод.

Протокол – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке:

Модуль WAD-DI14-BUS-DryCon соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        10.04.2017г.

Подпись лица, ответственного за приёмку ________________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone], ([phone], *****@***, www. akon.

Нормативная база:

Модули WAD-DI14-BUS-DryCon ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.002 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

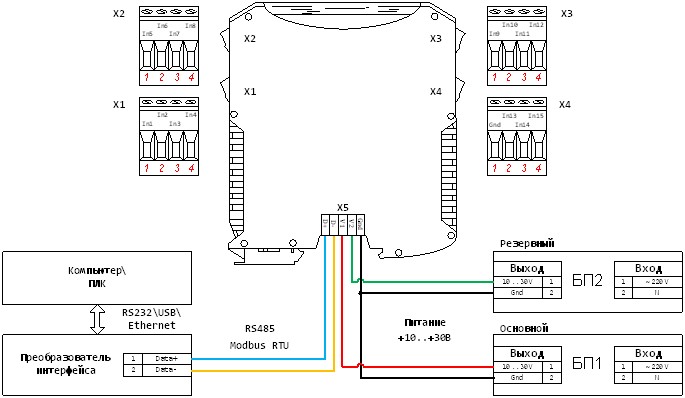

Схема подключения питания и RS485

Назначение контактов разъемов X1-X4

Разъём Х2:
2.1	2.2	2.3	2.4
In5 (Дискретный вход 5)	In6 (Дискретный вход 6)	In7 (Дискретный вход 7)	In8 (Дискретный вход 8)
Разъём Х1:
1.1	1.2	1.3	1.4
In1 (Дискретный вход 1)	In2 (Дискретный вход 2)	In3 (Дискретный вход 3)	In4 (Дискретный вход 4)
Разъём Х3:
3.1	3.2	3.3	3.4
In9 (Дискретный вход 9)	In10 (Дискретный вход 10)	In11 (Дискретный вход 11)	In12 (Дискретный вход 12)
Разъём Х4:
4.1	4.2	4.3	4.4
Gn (Общий дискретных входов)	In13 (Дискретный вход 13)	In14 (Дискретный вход 14)	In15 (Дискретный вход 15)
