Охлаждаемый кожух GL WC702
Корпус кожуха GL WC702 выполнен из нержавеющей стали и охлаждается водой. Подача в корпус сжатого воздуха препятствует попаданию пыли в камеру. Обладая хорошей коррозионной стойкостью, кожух может быть использован в среде с высокой температурой, большим количеством пыли, агрессивных газов и испарений.
Область применения – металлургия, химическая промышленность, производство цемента, электроэнергетика.

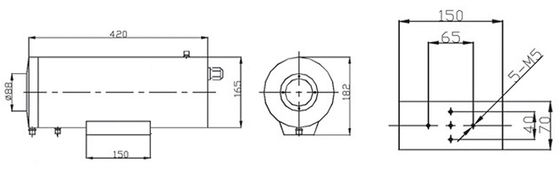

Габариты и монтажный чертеж
Технические харатеристики
Модель | GL WC702 |
Базовые характеристики | |
Тип конструкции | Защитный двухслойный корпус с водяным охлаждением |
Стандарты | Сертификат Газпромсерт РОСС. RU. ГО00.RU.1313.H00096 ГОСТ 9.005-72 и 9.305-84 |
Индекс защищенности IP | IP68 |
Кабельные вводы | 2 коррозионностойких кабельных ввода, ∅10 |
Водный ввод/вывод | G1/2" |
Оконный интерфейс удаления пыли | G1/4" |
Механические характеристики | |
Материал корпуса | Конструкционная Cт3кп / жаропрочная 08Х18Н10 / коррозионностойкая 03X17H14M2 |
Размеры смотрового стекла | ∅8 мм |
Внешние размеры | 420Ч165Ч182 мм |
Внутренние размеры | ∅140Ч320 мм |
Вес | 8 Кг |
Эксплуатационные требования | |
Диапазон рабочих температур | 0°C~+250°C |
Относительная влажность | ≤80%(40°C) |
Атмосферное давление | 86~106 КПа |
Концентрация пыли | ≤200 мг/м3(в качестве образца взята цементная пыль) |
Температура воды на входе | ≤35°C |
Поток | 0.3~0.6 л/с |
Давление воздуха | 0.1~0.4 МПа |
Поток воздуха | 0.3~0.6 л/с |
Электропитание | |
Напряжение | 24VDC / 220VAC |
Потребляемый ток | 2 A / 0.5 A |
Опции | блок питания, платформа GL SS201 |
