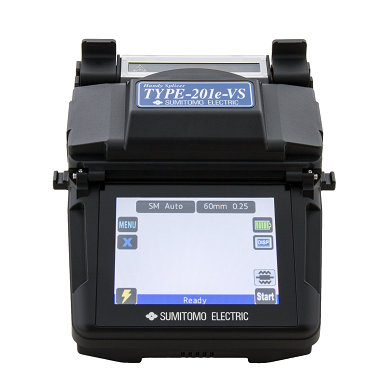

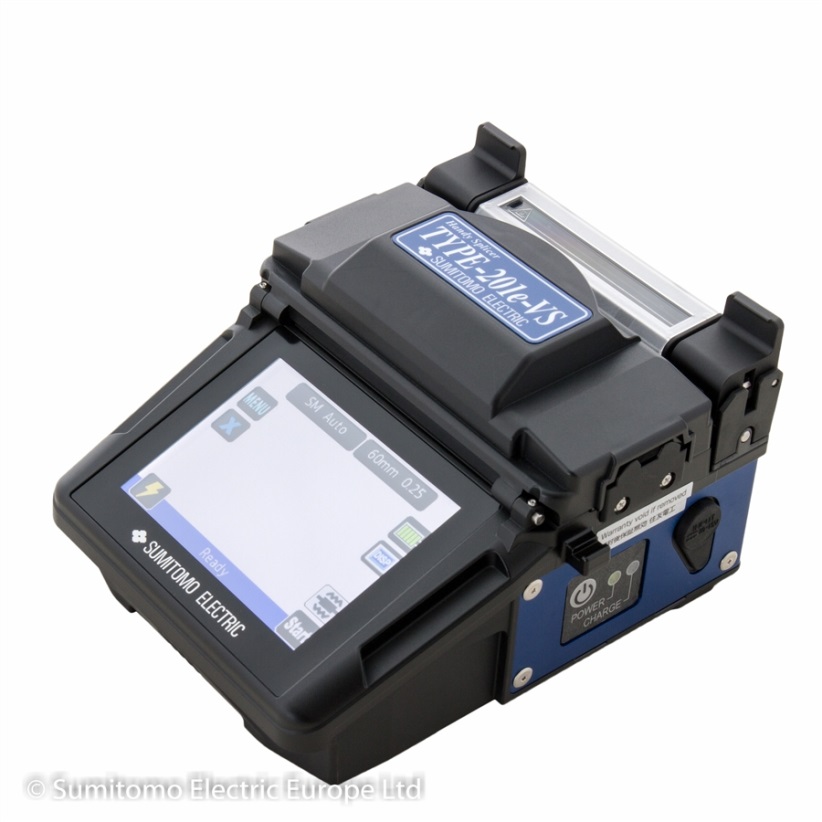

Sumitomo T-201eVS


Новая модель портативного сварочного аппарата семейства «портативной серии» Sumitomo T-201VS может быстро и надёжно соединить оптические волокна в самых стеснённых условиях. Сенсорный экран и техническая поддержка через интернет делают работу с аппаратом несложной, понятной и удобной для пользователя.

Описание устройства

Спецификация сварочного аппарата для сварки оптических волокон Sumitomo T-201VS

Название изделия

Sumitomo T-201VS

Требования к оптическому волокну

Материал

Кварцевое стекло

Типы волокон

SMF(ITU-T G.652), MMF(ITU-T G.651),
DSF(ITU-T G.653), NZDSF(ITU-T G.655), BIF (ITU-T G.657)

Количество волокон

1

Диаметр кварцевого волокна

125мкм

Диаметр оболочки волокна

250мкм первичной, 900мm буферной (плотной, полу-плотной или свободной)

Длина зачистки*1

10мм

Основные характеристики

Типичные потери на соединении

SMF: 0.05dB, MMF: 0.03dB, DSF: 0.08dB,
NZDSF: 0.08dB

На соединении волокон Sumitomo соответствующих типов.

Время сварки

~12 сек.

Время термоусадки*2

Для КДЗС FPS-40 (40мм) < 35 сек

Количество циклов сварка + термоусадка на полностью заряженном аккумуляторе

BU-12L : ~100 циклов сварка/термоусадка

BU-12S : ~30 циклов сварка/термоусадка

Программы

Программы сварки

Максимально 200

Программы печи для термоусадки

Максимально 100

Функции

Сохранение данных о сварке

Сохранение данных о 10.000 сварках и 64 изображениях, без установленной SD карты

Тест на разрыв

1.96Н (200грамм)

Оптимизация дуги

Автоматическая калибровка дуги для SMF, MMF, DSF и NZDSF волокон, плюс Тест Дуги

Размер/Вес

Размер

110(Ширина)Ч76(Высота)Ч140(Глубина)мм

Вес

630г без аккумулятора

Монитор

Цветной, сенсорный, LCD дисплей с диагональю 3,5”

144Ч изображение волокон с функцией приближения

Источник питания

Аккумулятор

BU-12L : 234г, 3060mAh, Li-ion

BU-12S : 160г, 1530mAh, Li-ion

Сеть переменного напряжения

100V~240V (50/60Hz) ADC-1340

Постоянное напряжение

DC 10-15V 4A

Разъёмы для подключения

Разъём для передачи данных*3

Разъём USB 2 Mini B для подключения к ПК с целью сохранения данных и изображений, удалённого ТО и диагностики с помощью программ FSMA и FSISS.

Хранение данных

Слот для Micro SD или SDHC карты, до 32GB

Стойкость к воздействию

Степень защиты*4

От воздействия пыли IP5x,

От воздействия влаги IPx2

Срок службы электродов

3,000 разрядных дуг

Условия эксплуатации

Высота над уровнем моря: от 0 до 3,660м
Влажность: 0 ~ 95% (без конденсации)
Температура: -10~+50℃

Скорость ветра: 15м/с

Условия хранения

Влажность: 0 ~ 95% (без конденсации)
Температура: -40~+80℃

Без аккумулятора

Помощь пользователю

Обучающие видео по подготовке и сварке волокон в информационном меню T-201’s

*1 за исключением волокна в свободном буфере: 10мм для первичного, 15мм для буферного покрытия.

*2 При температуре окружающей среды 20-25℃ и питании сварочного аппарата от блока питания ADC-1340 )

*3 Требуется компьютер под управлением Windows Vista или 7 32 bit/64 bit.
FSMA= (Fusion Splicer Maintenance Application) Приложение для технического обслуживания сварочного аппарата,
FSISS = (Fusion Splicer Internet Service System) Система для интернет обслуживания сварочного аппарата.
FSISS & FSMA требуют выхода в интернет, поддержка через FSISS может быть платной услугой.

*4 Соответствует заявленным степеням защиты только при закрытой ветрозащитной крышке и закрытыми заглушками разъёмами для подключений.
