Практическая работа №3

Расчет посадок

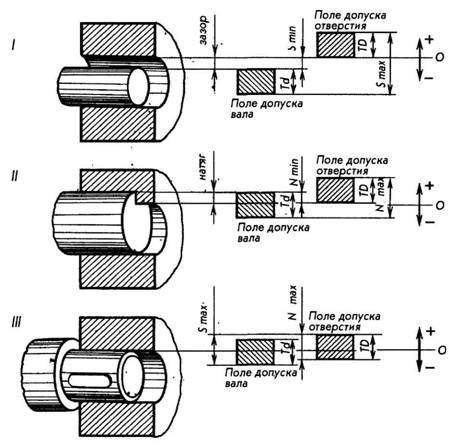

Посадки с зазором

Зазор S — разность размеров отверстия и вала, если размер отверстия больше размера вала

Предельные значения зазоров можно определить по формулам:

Разница между наибольшим и наименьшим зазорами называется допуском зазора TS:

Посадки с натягом

Натяг N — разность размеров вала и отверстия, если размер вала больше размера отверстия:

Предельные значения натягов определяются по формулам:

Допуском натяга называется разность наибольшего и наименьшего натягов:

Переходные посадки

Переходные посадки могут дать как зазор, так и натяг.

Предельные значения зазоров и натягов определяются по формулам:

Пример 1. Определить предельные размеры, допуски деталей, зазоры в соединении посадкой с зазором D= 18+0,027  d=18

Dmax=18,000+0,027=18,027 мм;        Td=17,984 – 17,966=0,018 мм

Dmin=18+0=18 мм;                         Smax= 18,027 – 17,966=0,061 мм;

TD=18,027 – 18,000=0,027 мм;         Smin = 18,000 – 17,984=0,016 мм;

dmax=18,000 – 0,016=17,984 мм;         TS=0,061 – 0,016=0,045 мм;

dmin =18,000 – 0,034=17,966 мм;  TS=0,027+0,018 = 0,045 мм.

Пример 2. Определить предельные размеры,  допуски,  натяги в соединении посадкой с натягом D= 18+0,025  d=18

Dmax=40,000 + 0,025 + 40,025 мм;  Td=40,085 – 40,060=0,025 мм;

Dmin=40+0=40 мм;                         Nmax=40,085 – 40,000=0,085 мм;

TD=40,025 – 40,000=0,025 мм;         Nmin=40,060 – 40,025=0,035 мм;

dmax=40,000+0,085=40,085 мм;         T N =0,085-0,035=0,050 мм;

dmin=40,000+0,060=40,060 мм;

T d =40,085-40,060=0,025 мм;

Варианты заданий

1 вариант

D= 55 d=55	D=121 d= 121	D=36 d=36
D=20 d=20	D=23 d=23	D=238 d=238
D=40 d=±0,1	D=24 d=24	D=100 d=100

2 вариант

D=10 d=10	D=26 d=26	D=214 d=214
D=25±0,01 d=25	D=42 d=42	D=22 d= 22
D=50 d=50	D=45 d= 45±0,0035	D=49 d=49

3 вариант

D=20 d=20	D= d=39	D=240 d=240
D=30 d=30±0,016	D=48 d=48	D=74 d=74
D=8 d=8	D=64 d=64	D= 59±0,021 d= 59±0,018

4 вариант

D=25 d=25	D=38 d=38	D=200 d=200
D=60 d=60	D=56 d=56±0,12	D=120 ±0,025 d=120
D=15 d=15	D=90 d=90 ±0,021	D=213 d=213
