«ВНИМАНИЕ! Не допускайте повреждения трубопроводов.

«ВНИМАНИЕ! В случае, если аппарат был прислонен к стене время охлаждения увеличится на 20%.

«ВНИМАНИЕ! Демонтаж и разгерметизацию элементов холодильной системы следует производить только после слива хладагента в специальную емкость, не допуская его утечки в атмосферу».

«ВНИМАНИЕ! Перед установкой щупа в продукт обильно смазать жало говяжьим жиром.

«ВНИМАНИЕ! При установке щупа в продукт необходимо оставлять зазор между продуктом и ручкой щупа, для предотвращения примерзания ручки к продукту.

«ВНИМАНИЕ! Нельзя включать подогрев щупа вхолостую, без продукта; при работе щуп держать только за рукоятку; после извлечения щупа из продукта, сразу установить его в кронштейн».

После завершения цикла оттайки щупа, его необходимо извлечь в течении 10 секунд.

6. Подготовка аппарата к работе

Распаковка, установка и испытание аппарата шоковой заморозки производится  специалистами по монтажу и ремонту оборудования для предприятий общественного питания и торговли.

После проверки состояния упаковки, распаковать аппарат шоковой заморозки, произвести внешний осмотр и проверить комплектность в соответствии с таблицей 2.

Перед установкой аппарата шоковой заморозки на предусмотренное место необходимо снять защитную пленку со всех  поверхностей, покрытых пленкой.  Необходимо следить за тем, чтобы аппарат был установлен в сухом, хорошо проветриваемом помещении. Изделие не должно подвергаться солнечному облучению. Не допускается установка аппарата вблизи отопительных приборов, расстояние до которых должно быть не менее 2 м. Зазор между стеной помещения и аппаратом должен быть не менее 300 мм. Перекрывать зазор запрещается, т. к. недостаток циркуляции воздуха ухудшает охлаждение конденсатора и работу холодильного агрегата. Аппарат должен устанавливаться на ровной горизонтальной поверхности.

НЕ нашли? Не то? Что вы ищете?

Установку  аппарата шоковой заморозки  проводить в следующем порядке:

- первоначальная чистка аппарата  должна быть произведена после распаковки. Аппарат вымыть водой с мылом, просушить и установить внутрь на свои места полки.

- установить аппарат на соответствующее место;

- с помощью регулируемых по высоте ножек установить аппарат шоковой заморозки с небольшим наклоном (4...0°) от вертикали в сторону задней стенки, для более плотного прилегания уплотнительного профиля к дверному проему;

- проверить переходное сопротивление между заземляющим зажимом и нетоковедущими металлическими частями  аппарата шоковой заморозки, которое должно быть не более  0,1 Ом;

- проверить наличие в розетке заземляющего проводника (розетка должна иметь клемму заземления, подключенную к контуру заземления);

- провести ревизию электрических соединений и подтянуть, при необходимости, контактные соединения токоведущих частей аппарат шоковой заморозки,  (винтовых и безвинтовых зажимов);

Номинальное поперечное сечение шнура питания не должно быть не менее марок ПВС-ВП 3х1,5-250-81-10-1,7.

Нельзя ставить аппарат,  вблизи источников тепла.

После установки провести пуск и опробование аппарата шоковой заморозки,  в соответствии с требованиями раздела 9.

Сдача в эксплуатацию смонтированного изделия оформляется актом по установленной форме, который подписывается представителями ремонтно-монтажной организации и администрацией предприятия общественного питания.

7. Возможные неисправности и методы их устранения

При возникновении неисправностей необходимо вызвать механика из уполномоченной поставщиком (продавцом) оборудования специализированной сервисной организации.

Возможные неисправности и способы их устранения представлены в табл.3.

«ВНИМАНИЕ! Все проводимые замены производить только после отключения шкафа от сети питания, вынув вилку шнура питания аппарата из розетки».

Таблица 3

Наименование неисправностей

Вероятная причина

Методы устранения

При включении выключателя «Сеть» не включается контроллер

Отсутствие напряжения в сети.

Неисправна вилка, либо питающий шнур

Неисправен контроллер.

Проверить напряжение в сети.

Проверить шнур с вилкой, при необходимости заменить.

Заменить  контроллер.

Электродвигатель агрегата не включается. Контроллер работает, сигнальная лампа горит

Неисправен агрегат

Заменить агрегат

Агрегат работает без останова

Неисправен контроллер.

Неисправен датчик температуры.

Проверить контроллер и датчик температуры, при необходимости заменить.

Отсутствует оттайка

Неисправен соленоидный клапан оттайки

Заменить соленоидный клапан



8.  Принципиальная и функциональная схема

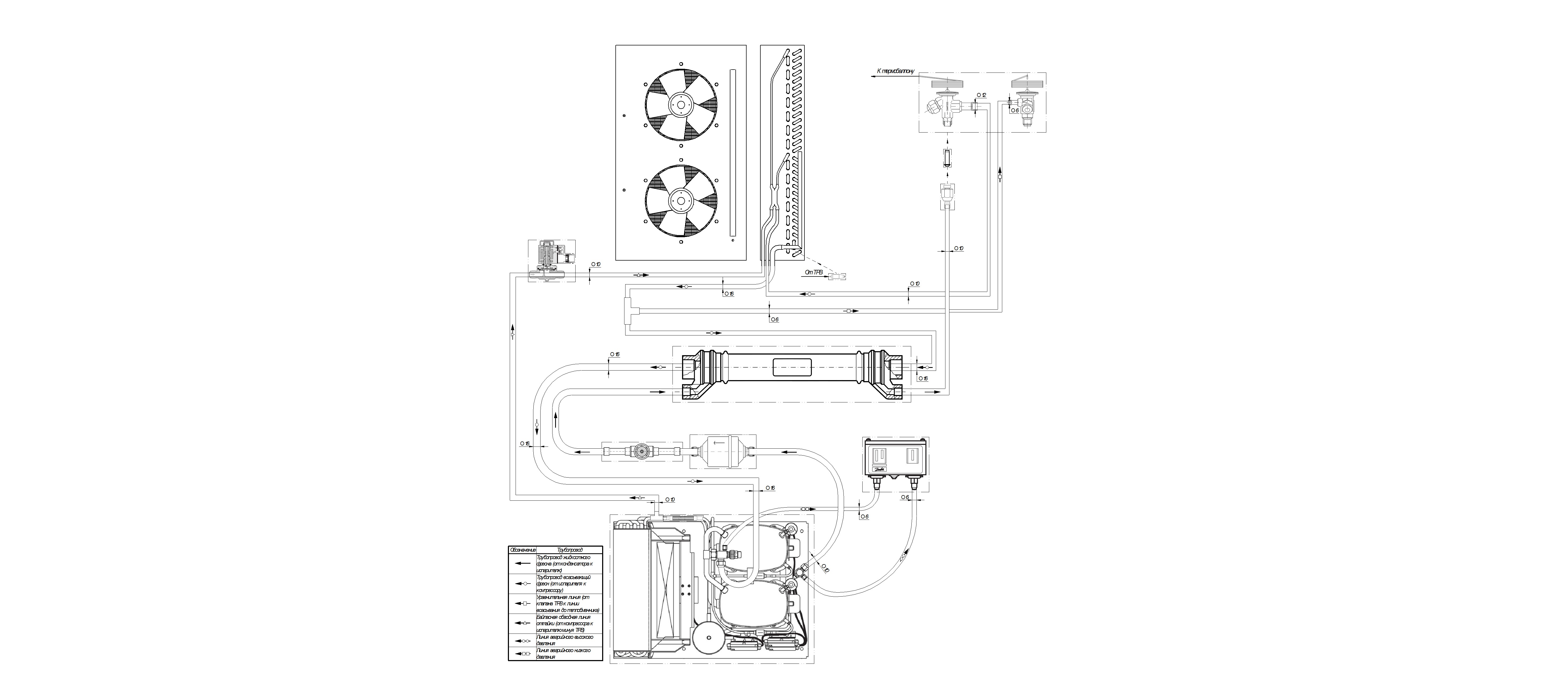

Рис.1 Функциональная схема системы охлаждения

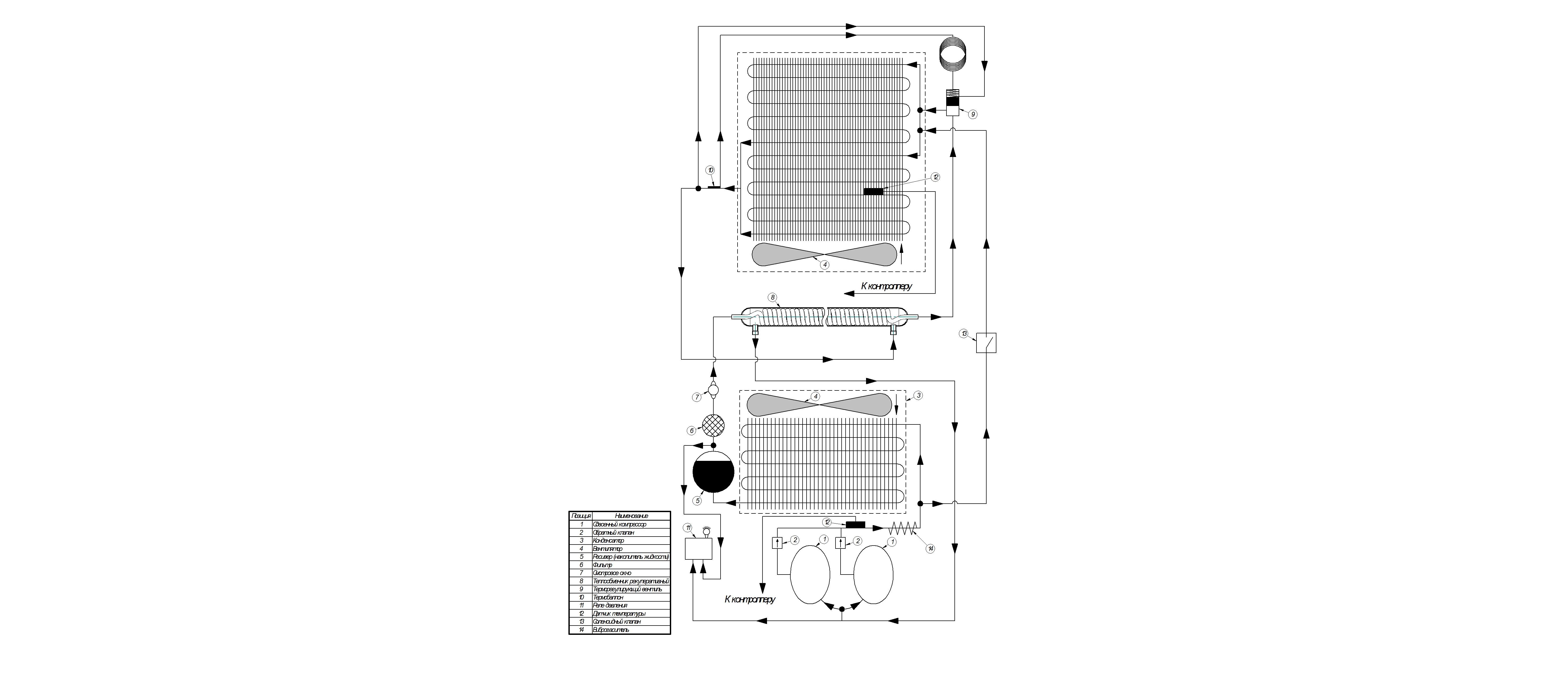

Рис. 2 Принципиальная схема системы охлаждения

9.  Состав изделия и функционирование.

ШОК состоит из:

- холодильной камеры со штампованным дном и отверстием для слива конденсата,  закруглениями на задней стенке;

- демонтируемых направляющих, выполненных из стальной нержавеющей проволоки AISI 304, для поперечной установки как гастроемкостей GN1/1 так и для установки кондитерских противней 400х600 мм. Количество устанавливаемых гастроемкостей – GN 1/1х40 – 10 штук (ШОК-10-1/1) или 6 штук (ШОК-6-1/1);

- двухконтурный испаритель с двумя скоростными вентиляторами, расположенный на задней стенке, и с открывающейся защитной передней панелью на петлях для выполнения полной чистки;

- холодильный агрегат;

- контроллер;

- регулируемые по высоте ножки;

- доводчик двери с фиксацией в положении 90 градусов;

- трехзонный щуп, вставляемый в продукты питания;

- внутреннее светодиодное освещение - включается при открывании двери;

- теплообменник;

- терморегулирующий вентиль;

- реле давления;

- датчики температуры;

- соленоидный клапан;

- поддон для слива конденсата;

- герконовый датчик открытия двери.

В ШОК предусмотрены следующие выполняемые функции, органы управления и индикации:

- включение/режим ожидания/выключение ШОК.

- режим выключения "SLEEP" - оборудование включено в сеть, но не выполняет никаких действий в данный момент. Индикация производится красным светодиодом в левой части панели.

- режим ожидания "STOP" - оборудование включено в сеть, в этом режиме можно выбирать и запускать рабочие программы. При этом на индикаторах 1,2,3 (рис. 3) показываются соответствующие значения.

- режим работы "WORK" - устройство включено в сеть и выполняет одну из запущенных программ. Индикация производится зеленым светодиодом в правой части панели и желтым обозначается текущий шаг программы.

Если прибор выключить в режиме "WORK" или "STOP" и затем снова включить его в сеть, он запомнит предыдущие рабочие уставки и начнет работу с  возврата к ним;

- остановка циркуляции воздуха через испаритель при открывании двери;

- включение/отключение освещения;

- отображаемые параметры: а) время понижения температуры,

  б) температура в камере,

  в) температура, измеряемая термощупом,

  г) температура испарителя,

  д) температура конденсатора;

- оттайка горячим газом (оттайка компрессором).

Все операции осуществляются автоматически или настраиваются оператором вручную.

При скоростном охлаждении по температуре цикл заканчивается при достижении +3°С в продукте, а при скоростном замораживании - при достижении в продукте минус 18°С. По окончании каждого цикла раздается акустический сигнал;

-  обнаружение аномальной работы, сигнализируя любое отклонение;

- автоматический переход в режим хранения после режима охлаждения/заморозки.

Внимание! Из-за конструктивных особенностей термощупа разница по показаниям контроллера температуры в камере и температуры в продукте по щупу может различаться в пределах ±7°С. Данное отклонение не влияет на работу изделия в режимах заморозка по времени и заморозка по температуре продукта.

Внимание! Во время разморозки испарителя возможно увеличение уровня шума.

Основные режимы работы ШОК:

- ускоренная заморозка/охлаждение по заданной температуре и дальнейшее хранение продуктов;

- ускоренная заморозка/охлаждение по заданному времени и дальнейшее хранение продуктов;

- деликатная заморозка/охлаждение по заданной температуре и дальнейшее хранение продуктов;

- деликатная заморозка/охлаждение по заданному времени и дальнейшее хранение продуктов;

9.1. Руководство по эксплуатации цифровой панели 38ПКА_d22

9.1.1. Вводная часть

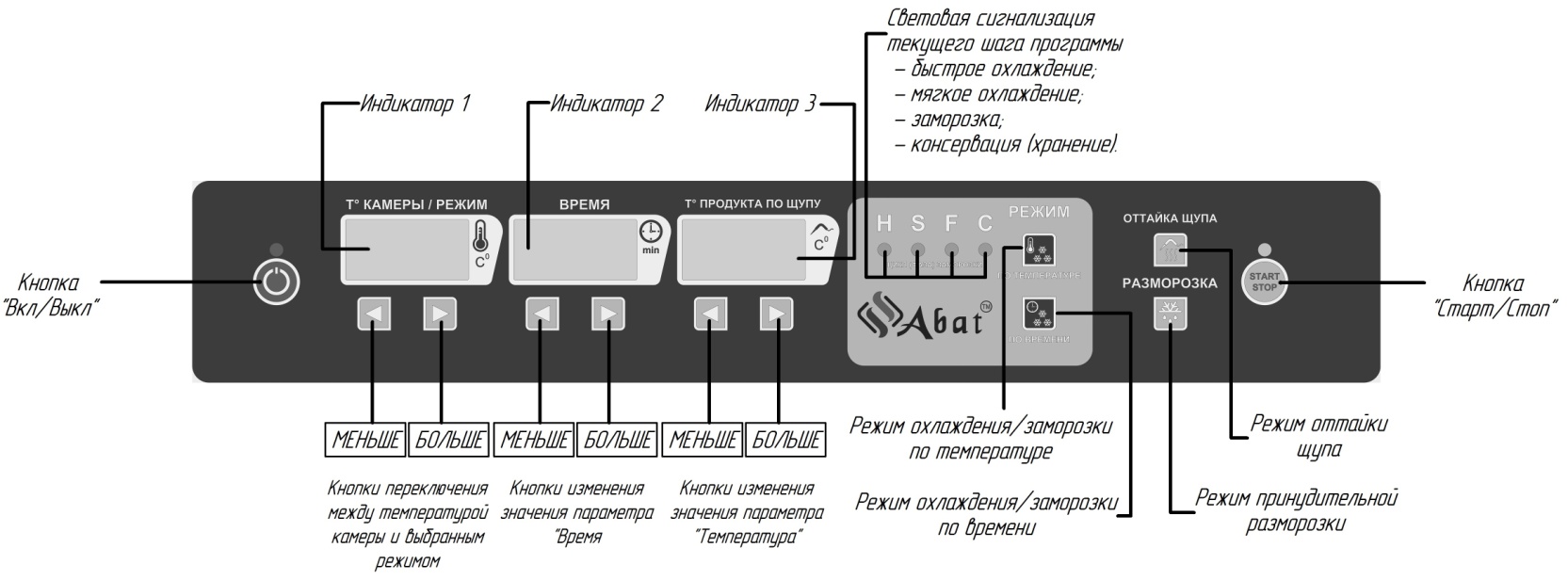

Рис.3 Расположение органов управления на панели

В ШОК предусмотрены следующие выполняемые функции, органы управления и индикации:

Выключение/режим ожидания/работа.

Режим выключения "SLEEP" - оборудование включено в сеть, но не выполняет никаких действий в данный момент. Индикация производится красным светодиодом в левой части панели, контроллер не реагирует на единичные нажатия кнопок. При нажатии кнопки «вкл/выкл» в течении 3 сек, контроллер переходит в состояние “STOP”.

Режим ожидания "STOP" - оборудование включено в сеть, в этом режиме можно выбирать и запускать рабочие программы. При этом на индикаторах 1,2,3

показываются соответствующие значения. В состоянии STOP контроллер реагирует на все кнопки. Если возникает ошибка – пуск работы невозможен. При нажатии кнопки «СТАРТ/СТОП» в течении 3 сек, контроллер переходит в состояние “ WORK ”.

Режим работы "WORK" - устройство включено в сеть и выполняет одну из запущенных программ. Индикация производится зеленым светодиодом в правой части панели и желтым обозначается текущий шаг программы.
