Инструкция по сборке детского электромобиля
Сборка осуществляется взрослым человеком. Примерное время – 40 минут. Дети могут вдохнуть или проглотить мелкие детали, а также порезаться острыми краями деталей. Будьте внимательны: дети не должны принимать участия в сборке!
Перед сборкой проверьте комплектность, отсутствие повреждений деталей и сохраните упаковочный материал.
Необходимые инструменты: отвертка (не входит в комплект поставки), гаечный ключ.

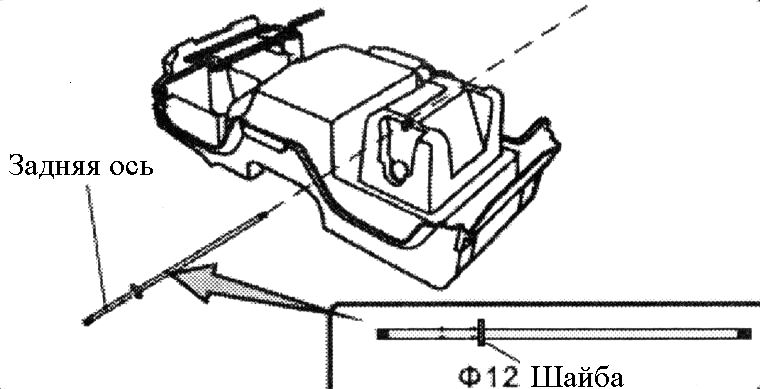

1. Сборка задней оси и рулевой колонки
Расположите кузов и вставьте ось, как показано на рисунке.

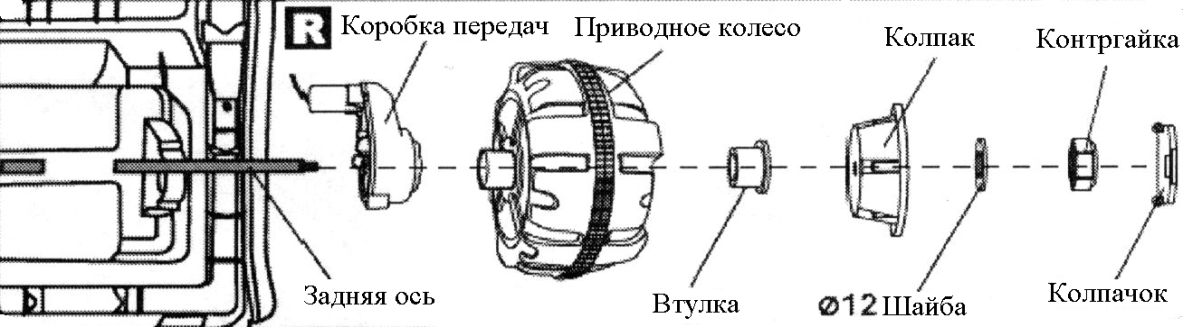

2. Сборка приводного колеса
Последовательность сборки показана на рисунке. Коробка передач с маркировкой «R» устанавливается справа, «L» - слева.

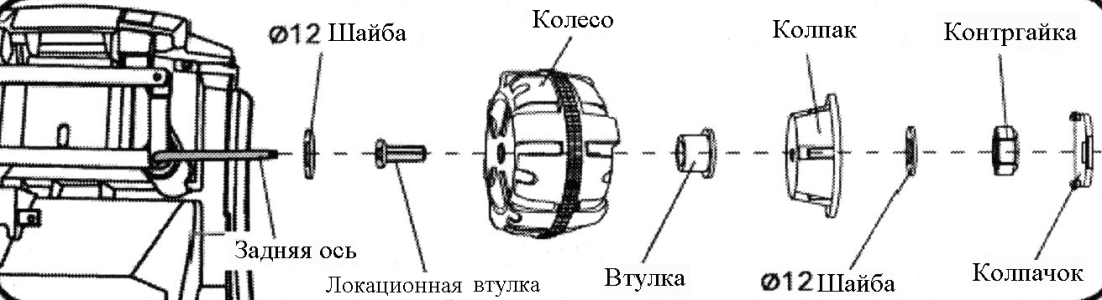

3.Сборка колес
Последовательность сборки показана на рисунке.

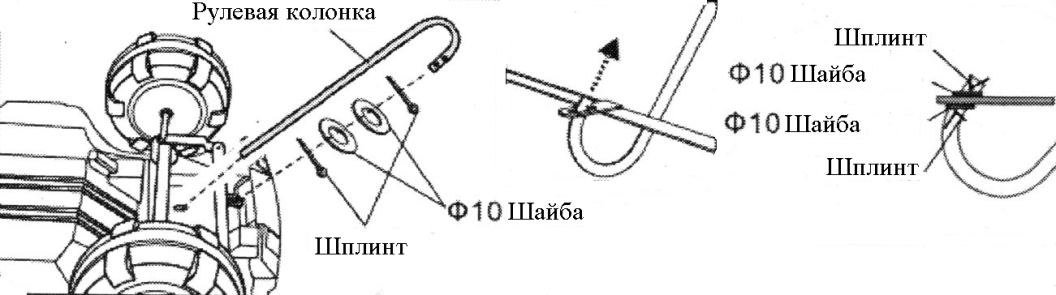

4. Сборка рулевой колонки
Расположите кузов, как показано на рисунке. Вставьте прямой конец рулевой колонки в отверстие в передней части кузова так, чтобы колонка прошла через отверстие приборной панели. Второй конец закрепите на оси двумя шайбами и шплинтами.

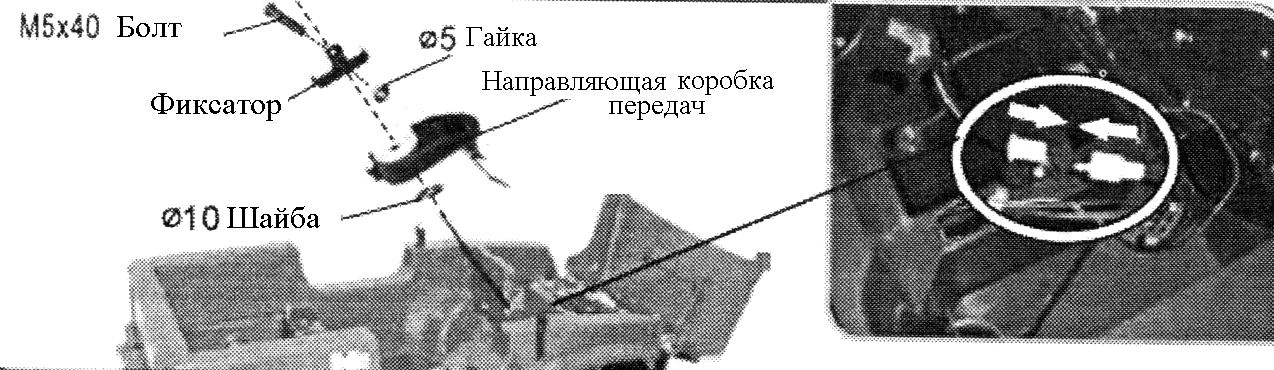

5. Сборка приводной коробки передач
Порядок сборки и схема подключения показаны на рисунке.

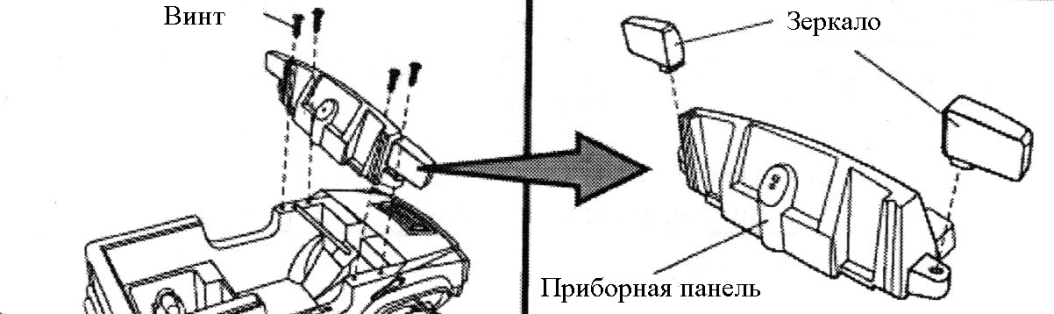

6. Сборка приборной панели
Вставьте зеркала в соответствующие отверстия приборной панели. Закрепите приборную панель 4-мя винтами в передней части кузова.

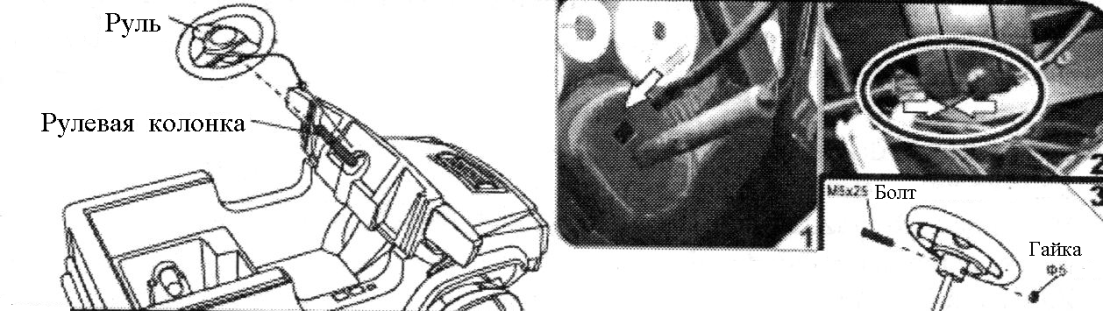

7. Сборка руля
Пропустите кабель руля в отверстие приборной панели. Наденьте руль на конец рулевой колонки. Присоедините кабель, как показано на рисунке. Закрепите руль болтом М5х25 и гайкой 5.

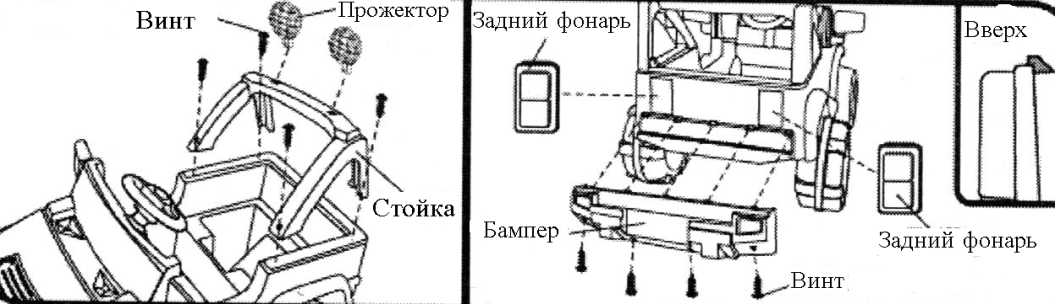

8. Сборка прожекторов и стойки
Вставьте прожекторы в отверстия стойки, нажмите до щелчка. Прикрепите стойку к кузову 4-мя винтами. Вставьте задние фонари в соответствующие выемки в задней части кузова. Закрепите бампер 4-мя винтами.

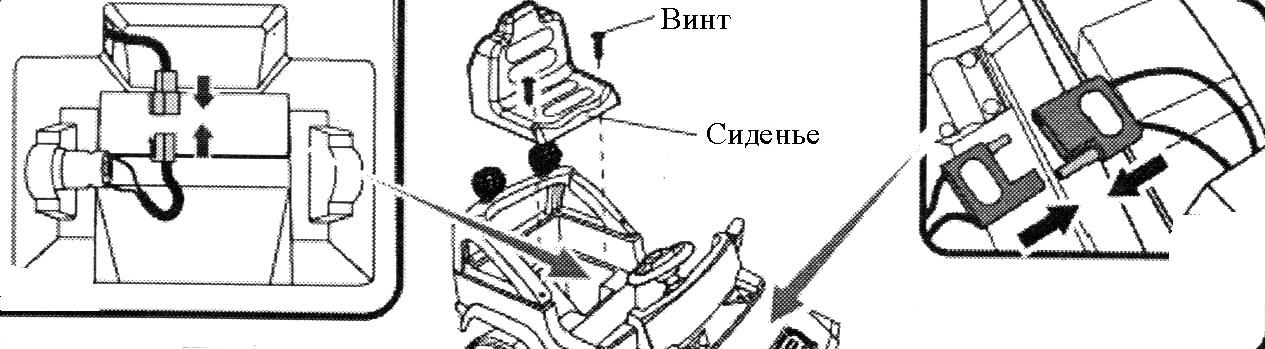

9. Сборка сиденья и подключение питания
Соедините провода, как показано на рисунке. Установите сиденье и закрепите винтами. Откройте капот и присоедините кабель аккумулятора к кабелю питания электромобиля, как показано на рисунке.
