Транспортная индукционная петля VERT - 4

  Транспортная индукционная петля

VERT - 4

Изделие № 000-5

Технологическая карта



  2016

Транспортная индукционная петля VERT-4

Назначение:

Транспортная индукционная петля  VERT-4  предназначена  для усиления восприятия информации людьми с нарушениями по слуху (использующих слуховые аппараты).

Индукционная петля VERT-4, установленная под обшивкой крыши такси, позволяет с легкостью водителю по одному каналу общаться с пассажиром у которого есть определенные ограничения по слуху, а по другому каналу транслировать музыкальную композицию. Использование индукционного устройства VERT-4 в общественном транспорте таком как метро, трамвай, маршрутный автобус позволит слабослышащему человеку слышать объявляемые остановки и различные речевые сообщения. Установка и работа такой петли внутри салона будет незаметна для других пассажиров и не доставит им никакого беспокойства.

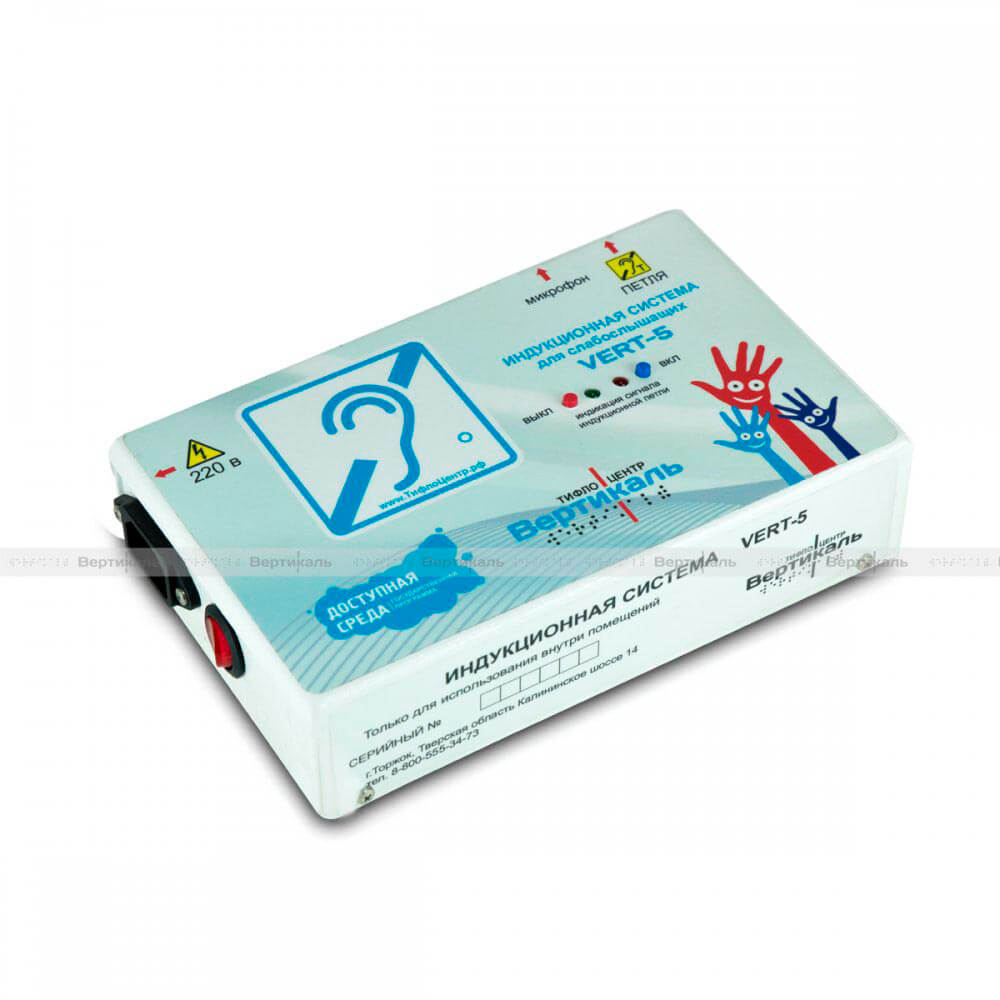

Описание  портативной индукционной системы

Индукционный планшет  представляет собой цельное устройство в пластиковом корпусе с панелью управления и электронными компонентами скрытыми внутри корпуса. Размеры корпуса 250х375х22мм. Индукционная система имеет встроенный высокочувствительный микрофон и аккумулятор обеспечивающий непрерывную автономную работу в течении 4х часов.

Общие характеристики

Габаритный размер: 185мм х 87мм х 45мм
Вес: Портативный блок 220г.
Материал корпуса: ABS пластик
Крепление: 2 отверстия на удалении 140 мм
1й аудио вход: 3.5 мм моно разъем, 5В фантомное питание, несбалансированный микрофон
2й аудио вход: 3.5 мм стерео разъем, линейный источник звука
Чувствительность выносного микрофона: -62+-3 дБ
Степень защиты: IP Х0
Диапазон рабочих температур: 0-40 С
Диапазон температур для транспортировки: от -20 до +40 С
Бортовое питание: 12 В/1А
Выходной ток 0.9 ARMS
Динамический диапазон: более 60 дБ
Сопротивление контура 0.1-1 Ом

Комплектация оборудования:

Индукционная петля VERT-4 (портативная) -1 шт
Бортовой адаптор - 12 Вольт - 1 шт
Паспорт изделия -1 шт
Коробка - 1 шт
Пиктограммы доступности помещения - 2 шт

Общая спецификация компонентов изделия

№	Наименование	Количество	Производитель	Страна
1	Корпус VERT-4	1	Вертикаль	Россия
2	Индукционный контур	1	Вертикаль	Россия
3	Плата усиления	1	Резонит	Россия
4	Панель управления	1	Резонит	Россия
5	Шлейф	1	Резонит	Россия
6	Гнездо	2		Россия
7	Основа крепления платы усиления	1	Вертикаль	Россия
8	Наклейки	2	Вертикаль	Россия
9	Кабель питания	1	«КЗ «АЛЮР»	Россия
10	Паспорт изделия	1	Вертикаль	Россия
11	Коробка	1	Каменская БКФ	Россия

Описание технического процесса производства изделия

1 Изготовление корпуса устройства:

Корпус устройства изготавливается

Используемы материальные средства:

№	Сырье	ед. изм	расход	Поставщик	Страна
1	АБС пластик гранулированный  (АБС - 1035)	кг	0.11	НИЖНЕКАМСКНЕФТЕХИМ	Россия

Используемы ресурсы:

№	Наименование	Расход	ед. изм	Поставщик	Страна
1	ресурс оборудования (ТПА B-320, цикл работы)	0,017	м/час	Вертикаль	Россия
2	ручной труд оператора ТПА	0,017	ч/час	Вертикаль	Россия
3	Расход электроэнергии	0.68	кВт. ч	Вертикаль	Россия

2 Намотка индукционного контура магнитной петли

Используемы материальные средства:

№	Сырье	ед. изм	расход	Поставщик	Страна
1	Проволока изолированная	м	15	СтальЭнерго-96	Россия

Используемы ресурсы:

№	Наименование	Расход	ед. изм	Поставщик	Страна
2	ручной труд электротехника специалиста 3 разряда	0,15	ч/час	Вертикаль	Россия
3	Расход электроэнергии	0.1	кВт. ч	Вертикаль	Россия

3 Установка панели управления в корпус устройства.

Используемы материальные средства:

№	Сырье	ед. изм	расход	Поставщик	Страна
1	Листовой  пластик 3 мм	м. кв	0.01	UNEXT	Россия

Используемы ресурсы:

№	Наименование	Расход	ед. изм	Поставщик	Страна
1	ручной труд электротехника специалиста 3 разряда	0,1	ч/час	Вертикаль	Россия

4 Установка платы управления

Используемые материальные ресурсы:

№	Сырье	ед. изм	расход	Поставщик	Страна
1	Плата управления	1	1	Резонит	Россия

Используемы ресурсы:

№	Наименование	Расход	ед. изм	Поставщик	Страна
1	ручной труд электротехника специалиста 3 разряда	0,1	ч/час	Вертикаль	Россия

5 Нанесение сопроводительных надписей на  поверхность корпуса

Используемые материальные ресурсы:

№	Сырье	ед. изм	расход	Поставщик	Страна
1	ПВХ пленка 80 мк	0,01	0,01	Ангарский Завод Полимеров	Россия
2	Чернила	0,01	0,01	САН»	Россия

Используемы ресурсы:

№	Наименование	Расход	ед. изм	Поставщик	Страна
1	Работа принтера УФ печати	0,2	ч/час	Вертикаль	Россия
2	Работа плотера  Mimaki	0,1	ч/час	Вертикаль	Россия
3	Ручной труд оператора печатного оборудования	0,2	ч/час	Вертикаль	Россия
4	Ручной труд сборщика комплектовщика	0,1	ч/час	Вертикаль	Россия

6 Проверка работоспособности устройства

Используемы ресурсы:

№	Наименование	Расход	ед. изм	Поставщик	Страна
1	ручной труд электротехника специалиста 3 разряда	0,1	ч/час	Вертикаль	Россия

7 Комплектация и упаковка

Используемы ресурсы:

№	Наименование	Расход	ед. изм	Поставщик	Страна
1	ручной труд сборщика комплектовщика	0,05	ч/час	Вертикаль	Россия

Портативная индукционная система,  поставляется настроенной и полностью готовой к работе.

Разработал: _____________________

Составил:_______________________

Генеральный директор

  МП
