Виды шпонок	Рисунок
Призматическая
Сегментная

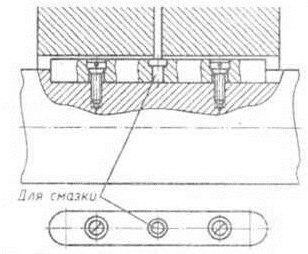

Направляющая
Скользящая

35. Какие виды клиновых шпонок соответствуют каждому рисунку?

Соотнесите виды клиновых шпонок с рисунком, каждое определение может быть использовано один раз, соединить линиями.

Вид клиновой шпонки	Рисунок
тангенциальная
фрикционная
на лыске
врезная

Задания с открытым ответом

36. Какой вид ключа изображен на рисунке?

37. Какой уплотнительный элемент изображен на рисунке?

_______________________________________________________________

Задания с выбором одного варианта ответа

38. Какой размер точнее?

Варианты ответов:

1. 10h8

2. 80g9

3. 25k10

4. 8m12

39. Что следует сделать при обнаружении неисправности инструмента?

Варианты ответов:

1. Разобрать неисправный инструмент

2. Отрегулировать инструмент

3. Сдать инструмент в ИРК цеха

4. Продолжать начатую работу

40. Что обозначает на чертеже символ « * », если нет особых условий обозначения в технических требованиях чертежа?

Варианты ответов:

1. Размер для справок

2. Габаритный размер

3. Номинальный размер

4. Максимальный размер

Ключ к тесту

№№ задания	Правильные варианты ответа, модельные ответы и(или) критерии оценки
1	Манометр
2	2.Уплотнения резиновыми кольцами с соевым поджатием при различных конструкциях узла соединения
3	2. наркотическим с раздражающим воздействием
4	Сечение
5	Щуп
6	4.Дюралевые
7	30мин
8	Выпуклость
9	1. Имеет верхнее отклонение равное 0
10	3. имеют одинаковую величину поля допуска
11	50Н7
12	3.Нефрас
13	1.Карандаш
14	1.Струна
15	1. КО-85, БФ-4
16	2.Не менее 30мм
17	1.В мешках из пленки
18	2.Штангенрейсмас
19	3.Комплектовочная карта
20	1.Отсоса
21	Операционная карта технического контроля
22	1. Допускаются после защиты приборов, агрегатов и узлов, постановки заглушек на все выходы внутренних полостей агрегатов и систем, а так же на все соединители
23	3. Запрещение опасного поведения или действия
24	3.Администрация организации
25	2. Пересечение трубопроводов без соединения
26	3. Поочередно в диаметрально противоположенных направлениях
27	1. Плоскогубцы
28	Непрямолинейность
29	1.Раскрутить. 2.Откусить. 3.Выпрямить. 4.Вытянуть
30	1-В, 2-Д, 3-Б, 4-Г, 5-А
31	Вид допуска Знак Допуск прямолинейности Допуск плоскостности Допуск круглости Допуск цилиндричности Допуск профиля продольного сечения Допуск параллельности Допуск перпендикулярности Допуск наклона Допуск соосности Допуск симметричности Позиционный допуск Допуск пересечения осей Допуск биения в заданном направлении Допуск полного радиального биения Допуск формы заданного профиля Допуск формы заданной поверхности
32	Метод Рисунок С помощью Т-образного профиля Прочное разборное соединение для ненагруженных панелей С помощью специального профиля Соединение с помощью двойных уголков Упрочненное соединение с защитой от расслаивания Усиленное соединение с помощью Z-образного профиля Усиленное разборное торцовое соединение панелей Торцовое соединение с помощью накладок
33	Шлицевое соединение Рисунок Прямобочное с центрированием по наружному диаметру Прямобочное с центрированием по внутреннему диаметру Прямобочное с центрированием по боковым сторонам зубьев Эвольвентное Треугольное
34	Виды шпонок Рисунок Призматическая Сегментная Направляющая Скользящая
35	Вид клиновой шпонки Рисунок тангенциальная фрикционная на лыске врезная
36	Разводной
37	Шайба
38	10h8
39	3.Сдать инструмент в ИРК цеха
40	1. Размер для справок

Правила обработки результатов и принятия решения о допуске (отказе в допуске) к практическому этапу экзамена:

Не более трех неправильных ответов

2.2. Оценочные средства для практического этапа профессионального экзамена

ЗАДАНИЕ НА ВЫПОЛНЕНИЕ ТРУДОВЫХ ДЕЙСТВИЙ В РЕАЛЬНЫХ ИЛИ МОДЕЛЬНЫХ УСЛОВИЯХ Трудовая функция:  Монтаж экранно-вакуумной теплоизоляции, арматуры и трубопроводов на изделии РКТ; сборка фланцевых и штуцерных гермосоединений Типовое задание:  Произвести сборку трубопроводов (арматуры, агрегатов и т. п.) с приклеиванием датчиков (тип датчиков определяется технологическим процессом) Условия выполнения задания 1. Место (время) выполнения задания  экзаменационная площадка ЦОКа 2. Максимальное время выполнения задания:  4 часа  мин./час. 3. Вы можете воспользоваться (оборудование (инвентарь): стол, кисть, отвертка, шуруповерт, ключи гаечные, часы, перчатки, линейка измерительная, антистатический браслет; расходные материалы: спирт, нефрас, салфетка х/б, клей, смазка, замша, шприц дозатор; ОСТ 92-0594-06, ОСТ 92-0138-70, ОСТ 92-0949-2013, ОСТ 92-1615-74)  детали для сборки согласно технологического процесса. Типовой технологический процесс,  технологический процесс,  чертеж, спецификация.

Критерии оценки проведение  сборки в соответствии с техпроцессом и техническими требованиями чертежа, согласно контрольных операций и карты контроля в технологическом процессе Положительное решение о соответствии квалификации соискателя положениям профессионального стандарта в части трудовой функции «Монтаж экранно-вакуумной теплоизоляции, арматуры и трубопроводов на изделии РКТ; сборка фланцевых и штуцерных гермосоединений»  принимается при выполнении задания.  Задание считается выполненным, если соискатель уложился во время указанное в технологическом процессе, но не более 4 часов с полным соблюдением критериев оценки.
