Восьмиканальный модуль дискретного вывода

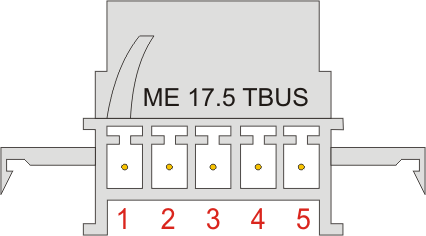

Внешний вид и назначение контактов ответной части к разъему Х5:

Номер контакта	Обозначение	Назначение
1	D+	Линия Data+ интерфейса RS485
2	D-	Линия Data - интерфейса RS485
3	Uпит.	Вход напряжения питания
4	Uпит. рез.	Вход резервного напряжения питания
5	Gnd	Общий провод для основного и резервного источников питания

Разъём Х6

Разъём предназначен для подключения интерфейса USB 2.0 посредством стандартного кабеля для периферийных устройств с вилкой Type B. Назначение контактов соответствует стандарту USB.

Схема подключения нагрузки

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф. 319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

Технический паспорт

WAD-DO-BUS(USB)

ТУ У 33.2-33056998-001:2009

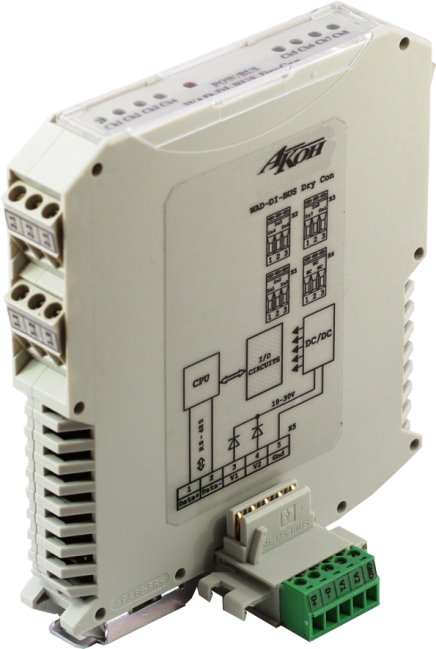

Восьмиканальный модуль дискретного вывода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2016

1.  Основные технические характеристики:

Модуль WAD-DO-BUS ТУ У 33.2-33056998-001:2009 предназначен для управления дискретными нагрузками, получая команды управления по линиям интерфейса RS-485 или USB.

Количество выходных каналов – 8.

Тип каналов – твердотельное реле.

Допустимый ток нагрузки - 100 мА.

Максимально коммутируемое напряжение – +/-300В.

Защита от превышения тока нагрузки и напряжения – есть.

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до +/‑60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Выходные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500В.

Напряжение питания от 10 до 30 В (Рекомендуемое напряжение питания 24В).

Потребляемая мощность не более 2.5 Вт.

Габариты модуля - 105х114х17,5 мм.

Масса - 120 г

Средний срок службы изделия – 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации.

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DO-BUS                        2 шт. № 000…211751216

Комплект разъемов:        MEP 17.5 BUS        2 шт.

IMC 1.5/5        2 шт.

Паспорт – 1 шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 1.

Скорость обмена – 9600 бод.

Протокол – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке.

Модуль WAD-DO-BUS соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска 02.12.2016 г.

Подпись лица, ответственного за приёмку: __________________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone], ([phone], *****@***, www. akon.

Нормативная база:

Модули WAD-DO-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.003 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

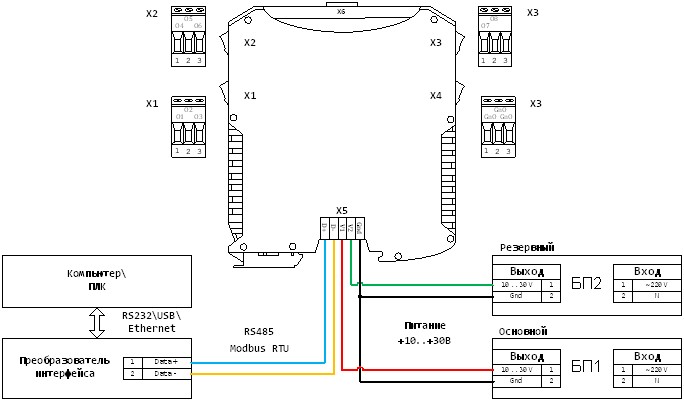

Cхема подключения питания и интерфейса

Разъём Х2:
2.1	2.2	2.3
Out4 (Дискретный выход 4)	Out5 (Дискретный выход 5)	Out6 (Дискретный выход 6)
Разъём Х1:
1.1	1.2	1.3
Out1 (Дискретный выход 1)	Out2 (Дискретный выход 2)	Out3 (Дискретный выход 3)
Разъём Х3:
3.1	3.2	3.3
Out7 (Дискретный выход 7)	Out8 (Дискретный выход 8)	Не задействован
Разъём Х4:
4.1	4.2	4.3
GnO (Общий дискретных выходов)	GnO (Общий дискретных выходов)	GnO (Общий дискретных выходов)
