ГЛАВА 4. РАЗРАБОТКА АЛГОРИТМОВ РАБОТЫ СИСТЕМЫ

4.1 Схемы переходов между страницами

Рассмотрим схемы переходов для всех пользователей и отдельно для администратора и управляющих.

Схемы переходов представлены в виде графа. Вершинами этого графа являются различные экранные формы. Дуги графа обозначают возможность перехода с одной страницы на другую. Это означает, что существуют кнопки или другие навигационные ссылки, которые осуществляют возможность перехода.

Схема навигации для пользователей представлена на рисунке 14.

Для пользователей в системе будет 7 экранных форм:

       - Главная страница;

       - Страница регистрации;

       - Страница профиля;

       - Страница редактирования профиля;

       - Страница списка сообществ;

       - Страница сообщества;

       - Страница обсуждения;

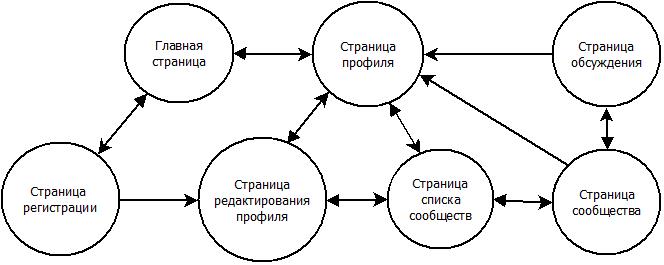

Рисунок 14 – Схема навигации для пользователей

Заходя на главную страницу, посетителю предоставляется возможность зарегистрироваться в системе на «странице регистрации». После регистрации пользователь приобретает личной профиль и перенаправляется на «страницу редактирования профиля», где ему необходимо заполнить обязательные поля. После подтверждения своей роли администратором, пользователь может полнофункционально осуществлять навигацию по всей системе. Дуги графа наглядно отображают возможности перехода между страницами. Подробнее технологический процесс описан в главе 1.3 Постановка задачи.

Схема навигации для администратора и управляющих представлена на рисунке 15.

Для администратора в системе добавляется еще 4 экранных формы:

- Страница администраторской;

       - Страница редактирования сообществ;

       - Страница утверждения ролей пользователей;

       - Страница редактирования пользовательских данных;

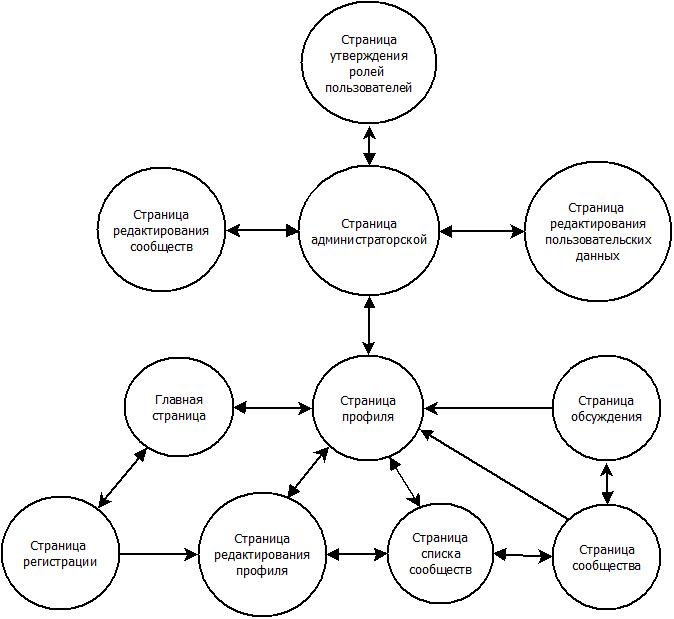

Рисунок 15 – Схема навигации для администратора и управляющих

В автоматизированной системе присутствует один главный администратор и несколько «управляющих», которые обладают правами администрирования и модерирования в пределах своих полномочий. Через «страницу администраторской» они могут осуществлять контроль сообществ, обсуждений и комментариев, также подтверждать роли недавно зарегистрированных пользователей и имеют возможность редактировать их данные.

4.2  Разработка алгоритмов

4.2.1 Алгоритм входа в систему

цикл работы

Вывод формы входа в систему

цикл входа

Заполнение формы

до нажатия «Вход», логин и пароль верны кцикл

до  выхода из программы кцикл

4.2.2 Алгоритм регистрации первого этапа

цикл работы

Вывод формы регистрации

цикл ввода данных

               Заполнение формы

до корректности данных кцикл

Отправка данных на email

до отправки данных или нажатия кнопки «Отмена» кцикл

4.2.3 Алгоритм регистрации второго этапа

цикл работы

Вывод формы подтверждения статуса и дополнительных данных

цикл ввода данных

               Заполнение формы

до корректности данных кцикл

если поле подтверждения статуса заполнено, то

Подтверждение статуса

кесли

до отправки данных или нажатия кнопка «Отмена» кцикл

4.2.4 Алгоритм РМ «Администратор»

цикл работы

Вывод главной страницы

если была нажата кнопка «О проекте», то

Вывод страницы «О проекте»

кесли

если была нажата кнопка «Об институте», то

Вывод страницы «Об институте»

кесли

если была нажата кнопка «Факультеты», то

Вывод страницы «Факультеты»

кесли

если была нажата кнопка «Сообщества», то

Вывод страницы со списком сообществ

если было выбрано сообщество, то

                       Вывод страницы сообщества

кесли

кесли

если была нажата кнопка «Контакты», то

Вывод страницы «Контакты»

кесли

если была нажата кнопка «Моя страница», то

Вывод страницы «Моя страница»

кесли

если была нажата кнопка «Редактировать», то

Вывод страницы редактирования профиля

цикл редактирования

Изменение данных

до корректности данных, нажатия кнопки подтверждения или отмены кцикл

кесли

если была нажата кнопка «Мои сообщества», то

Вывод списка моих сообществ

если нажата кнопка «Создать сообщество», то

Вывести форму создания сообщества

цикл создания сообщества

Заполнение формы

до корректности данных, нажатия кнопки подтверждения или отмены кцикл

кесли

кесли

если профиль пользователя, то

               Вывод профиля пользователя

кесли

если страница сообщества, то

               Вывод страницы сообщества

               если выбран член сообщества, то

                       Вывод профиля пользователя

               кесли

               если пользователь член сообщества, то

                       если нажата кнопка «Покинуть» , то

                               Удалить пользователя из списка членов сообщества

                       кесли

                       если нажата кнопка «Создать пост», то

Вывести форму создания поста

цикл создания поста

Заполнение формы

до корректности данных, нажатия кнопки подтверждения или отмены кцикл

                       кесли



если страница поста, то

                               Отобразить страницу поста

                               если нажата кнопка «Комментировать», то

Вывести форму создания комментария

цикл создания комментария

Заполнение формы

до корректности данных, нажатия кнопки подтверждения или отмены кцикл

                               кесли

                       кесли

               кесли

       кесли

до  выхода из программы кцикл

4.2.5 Алгоритм РМ «Управляющий»

цикл работы

Вывод главной страницы

если была нажата кнопка «О проекте», то

Вывод страницы «О проекте»

кесли

если была нажата кнопка «Об институте», то

Вывод страницы «Об институте»

кесли

если была нажата кнопка «Факультеты», то

Вывод страницы «Факультеты»

кесли

если была нажата кнопка «Сообщества», то

Вывод страницы со списком сообществ

если было выбрано сообщество, то

                       Вывод страницы сообщества

кесли

кесли

если была нажата кнопка «Контакты», то

Вывод страницы «Контакты»

кесли

если была нажата кнопка «Моя страница», то

Вывод страницы «Моя страница»

кесли

если была нажата кнопка «Редактировать», то

Вывод страницы редактирования профиля

цикл редактирования

Изменение данных

до корректности данных, нажатия кнопки подтверждения или отмены кцикл

кесли

если была нажата кнопка «Мои сообщества», то

Вывод списка моих сообществ

если нажата кнопка «Создать сообщество», то

Вывести форму создания сообщества

цикл создания сообщества

Заполнение формы

до корректности данных, нажатия кнопки подтверждения или отмены кцикл

кесли

кесли

если страница сообщества, то

               Вывод страницы сообщества

               если выбран член сообщества, то

                       Вывод профиля пользователя

               кесли

               если пользователь член сообщества, то

                       если нажата кнопка «Исключить» , то

                               Удалить пользователя из списка членов сообщества

                       кесли

                       если нажата кнопка «Создать пост», то

Вывести форму создания поста

цикл создания поста

Заполнение формы

до корректности данных, нажатия кнопки подтверждения или отмены кцикл

                       кесли



если страница поста, то
