У Т В Е Р Ж Д А Ю

Главный инженер ПАО «Севералмаз»

_________________

«____»__________________ 2018 г.


Т Е Х Н И Ч Е С К О Е З А Д А Н И Е

на восстановление створки оборотного ковша

экскаватора RH-120Е (САТ 6030) прямая лопата

ЛИСТ СОГЛАСОВАНИЯ:



Главные специалисты Общества

по направлению:

Главный механик по ремонтам УГМ/СГИ

Зам. главного механика по ремонтам УГМ/СГИ

Главный инженер Ломоносовского ГОКа





Руководитель структурного подразделения

Начальник ремонтно-механического цеха Ломоносовского ГОКа



Общие сведения.

№

п/п

Наименование

Данные

1.1.

Цель выполнения

Замена правой и левой проушин передней створки ковша

1.2.

Заказчик

ПАО «Севералмаз»

1.3.

Наименование объекта

Передняя створка ковша «прямая лопата» (объем ковша 15 м3)

1.4.

Характеристика объекта

1. Вес створки составляет 14 775 кг;

2. Габаритные размеры, мм (Ш х В х Г) 3 878 х 2 669 х 3 224

1.5.

Количество, шт.

  1 (одна створка)

1.6.

Объем выполняемых работ

Произвести замену элементов проушин (серьги) ковша с правой и левой сторон на сварные проушины из стали S690QL c усилением из конструкционной стали S690QL – RH-120.FSJ-03.200 (-01). Размеры отверстий проушин указаны на прилагаемых эскизах.

Установить новые втулки на передней створке ковша (соединение створки с задней стенкой ковша № 000 – 4 шт. и соединение с гидроцилиндрами открытия створки ковша № 000 – 2 шт.). Втулки – поставка заказчика.

1.7.

Срок исполнения

июль – август 2018 г.

2.        Особые требования


№

Наименование

Данные

Обоснование

2.1

Геометрическое расположение отверстий

Соосность отверстий крепления гидравлического цилиндра, отверстий вращения створки ковша;

параллельность осей отверстий крепления гидравлического цилиндра ковша и отверстий вращения створки ковша

2.2

Требования к сварочным работам

Сварочный ремонт производить в закрытом помещении с предварительным прогревов и постепенным остыванием сварочных швов

2.3

Подвод смазки

Обеспечить подвод смазки (каналы) к втулкам соединения согласно существующей схеме.

Главный инженер РМЦ Ломоносовского ГОКа

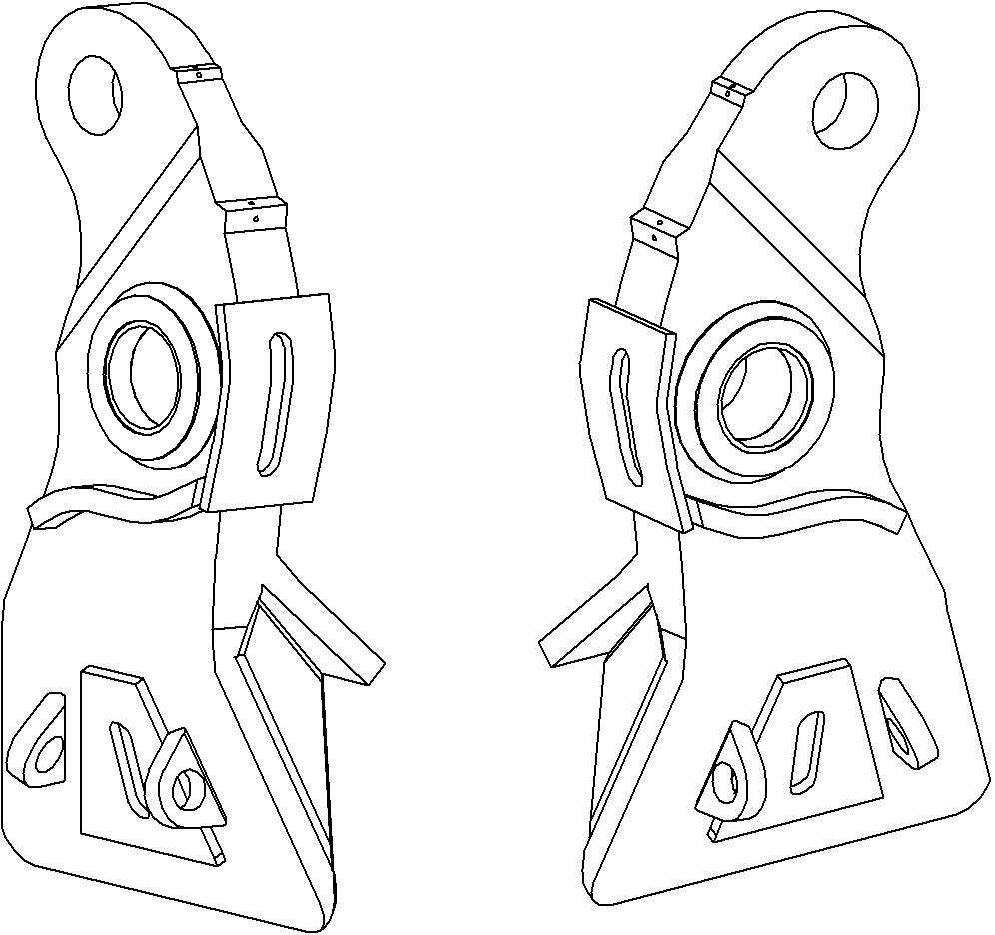

Эскиз Серьги RH-120.FSJ-03.200 (-01)

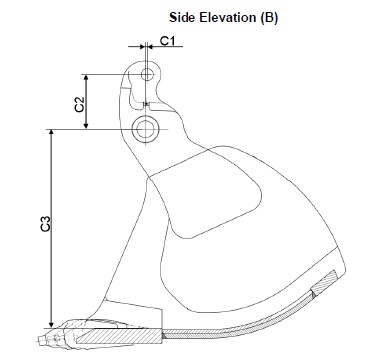

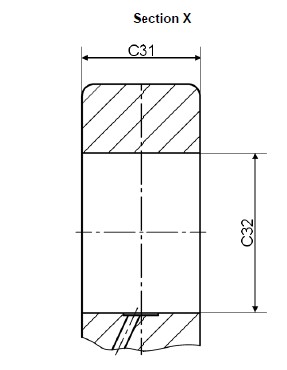

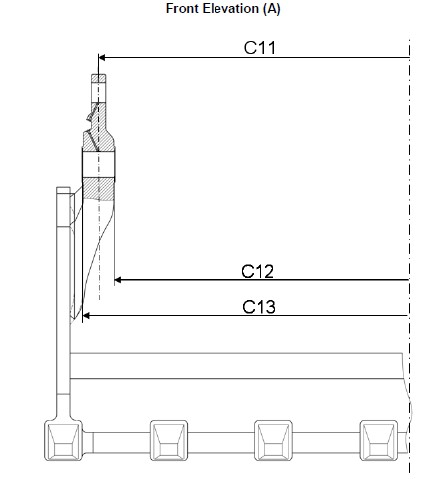

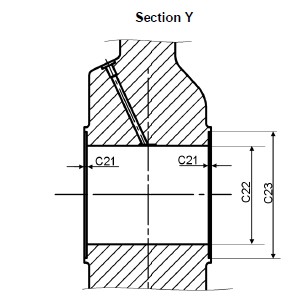

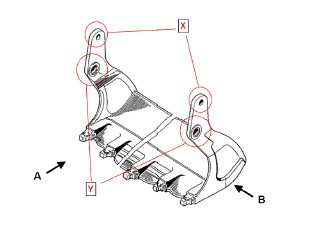

Размеры отверстий проушин ковша экскаватора RH-120Е (САТ 6030) прямая лопата
