Погрешность  из-за  мешающего  действия  водяного  пара  может  быть  определена  в  соот­ ветствии  с  теми  же  процедурами,  которые  представлены  в  6.4.2.1.  Однако  поскольку  метод  подготовки  газов  с  известной  концентрацией  водяного  пара  требует  особой  тщательности,  следующие  процедуры могут  быть  применены  в  случаях,  когда  водяной  пар  не  представляет  собой  главный  измеряемый компонент.

Всю систему подведения газовой смеси от источника водяного пара  или другого  конденсируемого  компонента, включая и оптическую ячейку, следует поддерживать при температуре выше точки росы.

При использовании сухих газовых смесей должны быть соблюдены нормальные условия.

Для  газоанализаторов,  работающих  с  образцами  пробы  газа,  приведенными  к  заданным  услови­ ям. испытания, как правило, требуются только  для  точки  росы  в  диапазоне  от  0  *С  до  плюс  20  °С.  Увлаж­ нитель  (см.  рисунок  А. З)  может  быть  использован,  чтобы  генерировать  газы  с  приблизительным  значением точки росы для указанного диапазона.

Использование разведенной серной кислоты с показателем pH ниже 2 в увлажнителе  уменьшает растворимость кислотных газов.

НЕ нашли? Не то? Что вы ищете?

Для        газоанализаторов,        требующих        проверки        при        высоких        значениях        температуры        точки        росы,

увлажнитель,  трубопровод  и  оптическую  ячейку  допускается  размещать  при  повышенных  температу­  рах. Парциальное давление водяного пара может быть вычислено для диапазона от О *С до 100 вС с ис­ пользованием уравнения (В.1) в приложении В.

Для  встроенных  («на  месте»)  газоанализаторов  или газоанализаторов  с  газовым  трубопроводом  в качестве  оптической  ячейки,  когда  оптическую  ячейку  используют  при  температурах  свыше  100  вС.  жид­ кая  вода  и  испытательные  газы  могут  быть  поданы  непосредственно  во  входную  трубку  при  условии,  что пункт  смешивания  находится  также  внутри  термостата  (см.  рисунок  А.4).  Уравнения  (В.2)  и  (В. З)  в  прило­ жении  8  могут  быть  использованы  для  определения  концентраций  компонентов  газа,  когда  давление  в системе смешивания газа—жидкости равномерное.

Время задержки, время нарастания и время спада

Размеры  испытательной  камеры,  необходимой  для  газоанализаторов  с  газовым  трубопроводом  в качестве  оптической  ячейки  и  встроенных,  могут  быть  такими,  которые  не  позволят  обеспечить  быструю  смену  газов,  различающихся  по  концентрации.  В  таком  случае  определение  этих  временных  интерва­ лов  будет  заключаться  в  установлении  скорее  верхнего  предела  по  отношению  к  определяемой  харак­ теристике газоанализатора, чем ее абсолютного значения.

6

ГОСТРМЭК 61207-6—2010

Приложение А

{обязательное)

Методы и системы фотометрического анализа



УФЖЛвМКЙ 0.2

Бляений ИК

1 ыкм

ик

20 ыкм

ОДтая,

домневолны        «а»

УТырефетлвтовая

область

Киррафаспал

свлвсть



Абсорбционная спектроскопия Производная спектроскопия

Эмиссионная спектроскопия (флуоресценция)

Рисунок А.1 — Фотометрические методы анализа газов

мониторинглроцееоа

Монитора епаооферы



Экстракт - Г*зшншпшта> Пяоанелкаатор

гоаорргиаетор _ аяппим «немеете»

Тр)бОфОМПМ вкЭДСгае

1        опт» мае*

*яАм

Сжлапьшваниеи

«иегеми отборе ирошрадвлонкя пробы

Гжмимгктор

Пвэсвнашэвтср

«не. месте»

(зондилиемеШе)

Обрамцлпв, лрм мятный мцдтньш

Оврамцпш, Аабшлеим» непрммквнный гробы

кзшданным

придлинном

«мерительном оптическом треитс (ш. лшеналиитзр

тпбопровопвм

уславши        усповит

{фигыфОвенный

горячиетз)

вгтнксасА

ячейт)



Рисунок А.2 — Системы анализа для газов

7

ГОСТ Р МЭК 61207-6—2010

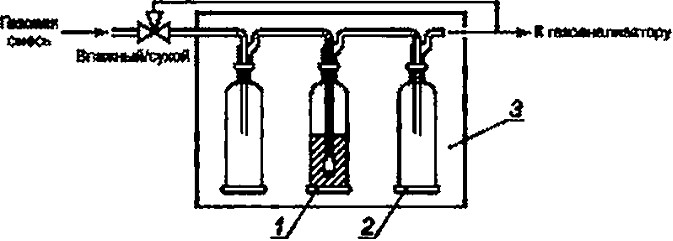

I — минимальный объем «оды: 2 ловушка (размешают а камере только для температуры ниже 0 'С);

3 — камера с температурой насыщения

П р и м е ч а н и е  — Требуется длительное время приготовления.

а — Простое устройство увлажнения газовой смеси для системы отбора пробы

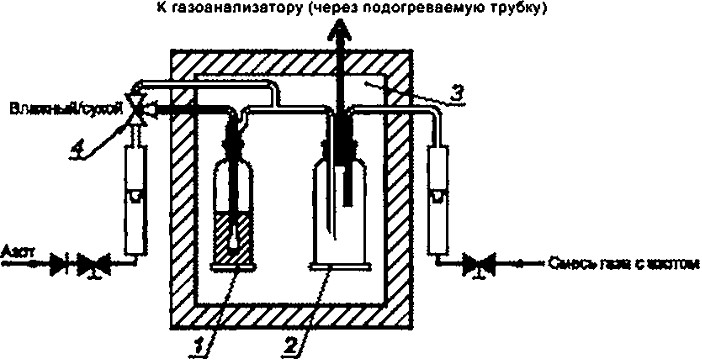

1 — сатуратор: 2 — смеситель: 3 — камера с температурой насыщения (Г *С); 4 — клапан

Ь — Установка для приготовления смесей с высоким содержанием паров воды с укороченным временем приготовления

— Испытательное оборудование для подачи газов и водяного пара к системе анализа

8

ГОСТРМЭК 61207-6—2010

. \/////:////zl ^

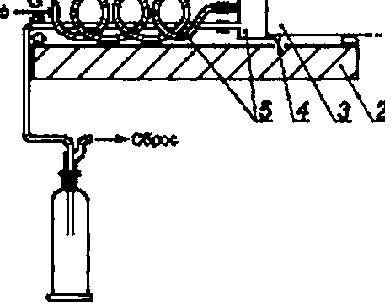

} — минеральная вата. 2 — термостат. 3 — зонд испытуемого газоанализатора: 4 — уплотнение {например, из силикона), соответственно отбортованное. 5 — компоненты из легированной стали: а — жидкая вода, b — газ

Рисунок А,4а — Устройство для подведения газе к зонду газоанализатора «не месте»

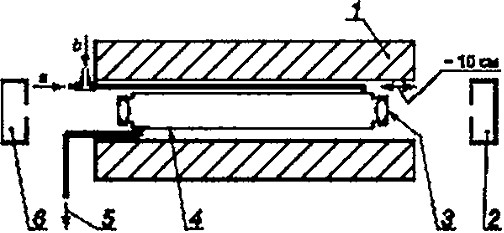

f  —  термостат,  2.  в  —  оптичесхий  элемент  на  монтажной  раме.  3  —  оптическое  окно  необходимой  пропускаемое»!  {ввернутый  колпачок,  например  из  сапфира,  флюорита  или  германия  с  прокладками  из  углеродистого  волокна  {например,  флексихарб  или

«суперабзац»)): 4 — компоненты из легированной стали: 5 — ловушка и устройство сброса (как на рисунке А.4а); а — жидкая

вода. Ь — газ

Рисунок А.40 — Устройство, моделирующее условия подведения газе к газоанализатору с газовым трубопроводом в качестве оптической ячейки

Рисунок А.4 — Испытательное оборудование для моделирования условий подведения газе к газоанализаторам

«на месте» и с газовым трубопроводом в качестве оптической ячейки

9

ГОСТ Р МЭК 61207-6—2010

Приложение В (справочное)

Методы приготовления водяного пара в испытательных газах

Парциальное давление водяного пара ■

> Antilog(Г - 6.9566У133.449 ♦ 0.13907 (Г - 6,9566)] кК - м-*.        (8.1)

где t — температура точки росы. ‘С.

Установке, демонстрирующая способ смешения испытательных газов и водяного пара в трубопроводе при температуре свыше 100 ‘С приведена на рисунке А.4.


С^,» 0.455 М77(М 0.00455 МГ);

(в.2>

с,» cyioo-c^yioo.

(8.3)


где Сма — концентрация водяного пара в приготовленной газовой смеси. %; М — массовый расход жидкой воды, граммы в единицу времени.

Г — температура измерения, к которой приведен 1, К.

(— расход сухого газа, подаваемого к точке смешения, дм* в единицу времени.

CI, — концентрация компонента х в сухом газе до смешения с водой, в любых единицах:

С,— концентрация компонента х в приготовленной газовой смеси, в тех же самых единицах как С/,;

Пример для рисунке А. З

Растворимость кислых газов существенно уменьшается, если показатель pH воды снижают до менее 2 до­ бавлением  серной  кислоты.  Изменение  давления  водяного  пара  при  молярной  концентрации  серной  кислоты  от

0.01 до 0.1 моль/л составляет менее 1 %.

При температуре насыщения ■ 1S *С Парциальное давление водяного пара*

« Antllogw{15-6.9566)/[33.449 *0.13907(15-6.9566)]» 1.71 кН м*3

Для газа, проходящего через устройство увлажнения при давлении 101.3 кН - м'1;

Концентрация ■ (1,71(101.3) • 100 » 1.69 %.

Козффициент разбавления « 1 - 0.0169 » 0.983.

Пример для рисунке А.4

При температуре насыщения » 60 *С

Парциальное давление водяного пара • 19.9 кН - м**.

Для газового  потока  через  устройство  увлажнения  с  расходом  0.05  дм*/мин  и  при  расходе  сухого  газа  0,45 дм’/мин:

объемный расход приготовленного газа ■ 0.05 (1 ♦ 19.9/101.3) * 0.45 дм*/мин ■ 0.510 дм3/ мин: коэффициент рвзбавления ■ 0.45/0,510 ■ 0.883:

парциальное давление водяного пара в газовой смеси » 0,05 19.9/0.510 ■ 1.95 кН м~'; точка росы газовой смеси ■ [33.449 log 1.95/(1 - 0,13907 log 1.95)J + 6.9566 *С » 17.1 *С.

10

ГОСТРМЭК 61207-6—-2010

Приложение ДА (справочное)

Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации

Т а б л и ц а  Д А.  1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствую шаг о национального стандарта

МЭК 61207-1:1994

IDT

ГОСТ Р МЭК 61207-1—2009 Газоанализаторы. Выражение экс­ плуатационных характеристик. Часть 1. Общие положения

МЭК 60664

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта нахо­ дится а Федеральном информационном фонде технических регламентов и стандартов.

П р и м е ч а н и е — 8 настоящей таблице использовано следующее условное обозначение степени соот­ ветствия стандартов:

    IDT — идентичные стандарты.


Библиография

Bolk. W. T. J.. A General Digital Linearising Method for Transducers. Phys E Sct-lnats. Vol. 18. 198S Washburn. E. W. international Critical Tables. Vol. 3. pp. 1/210—212. McGraw-Hill. 1033

11

ГОСТ Р МЭК 61207-6—2010

УДК 543.271.08:006.354        ОКС 19.080        П63        ОКП 42 1510

71.040.40

Ключевые слова: газоанализаторы фотометрические, характеристики, условия работы, испытания

Редактор П. в. Афанасенко Технический редактор Квбашова Компьютерная верстка

Сдано а набор 22.04.2011. Подписано а печать 20.05.2011. Формат 60x84'/|. Бумага офсетная. Гарнитура Ариал.

Печать офсетная. Уел. печ. л. 1.86. Уч. - над. л. 1,30. Тираж 99экэ. Эак 397.

ФГУП «СТАНДАРТИНФОРМ». 123995 Москва. Гранатный лер.. 4.

«vww. gostrifo. ru infoЈgostinfo. iu

Набрано во ФГУП «СТАНДАРТИНФОРМ* на ПЭВМ

Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник», 105062 Москва. Лялин пер., б.
