Имитационное моделирование как инструмент анализа энергоэффективности теплогенерирующих предприятий
,
Математическое описание имитационной модели теплогенерирующего источника (рис.1) выполнено на основе пакета структурного моделирования iThink Analyst v 9.1.3 фирмы «HighPerformanceSystems, Inc.». Использование методов имитационного моделированияпозволило создать многоуровневую модель функционирования энергогенерующего источника (котельной) и сопутствующей ему инфраструктуры (теплотрасс), описываемой совокупностью оценочных параметров[1,2]. Модель включает пять взаимосвязанных блоков, четыре из которых отражают показатели генерирующего источника, ресурсные показатели в блоке GeneratorResoursesindicators; производственно-технические индикаторы в блоке GeneratorTechnicalindicators; экономические индикаторы в блоке GeneratorEconomicalindicators и основной блок GeneratorTechnicalCycle, в котором находится концептуальная часть модели.
Основным блоком в модели является «GeneratorTecnicalCycle». Он описывает производство тепловой энергии и транспорт тепла допотребителей (рис.2).
Поток «ProductionFlow» отражает производство тепловой энергии, аккумулирующейся в накопителе, обозначенном на рисунке 2 как «ProductionStorage». Блок содержит параметры, отражающие ресурсы, необходимые для производства тепловой энергии: техническую воду «WaterAbs», топливо «FuelAbs», электричество «ElectricityAbs», также в данном блоке
Рисунок 1 — Схема имитационной модели теплогенерирующего источника

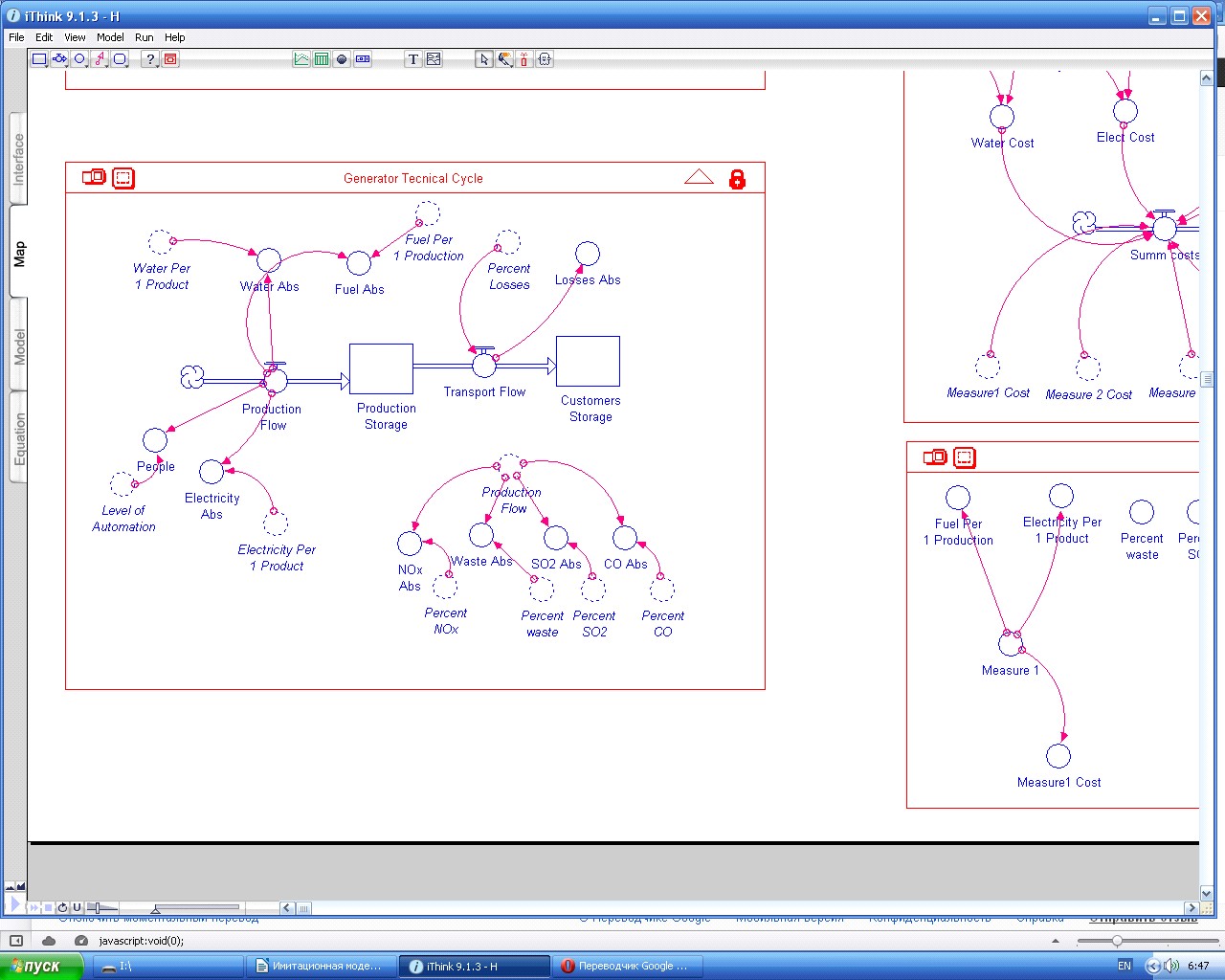

Рисунок 2 — Блок генерации и транспортировки теплоэнергии«GeneratorTecnicalCycle»
присутствует показатель описывающий численность штата сотрудников, необходимого для функционирования теплового источника «People». [3]
Расход топлива фактический «FuelAbs»,кг (м3),на выработку тепловой энергии определяется как произведение удельной величины расхода топлива на выработку одной Гкал «FuelPer 1 Production» на выработанную, за этот же период времени, тепловую энергию «ProductionFlow»:
«FuelAbs» = «FuelPer 1 Production» . «ProductionFlow» (2)
Основные коэффициенты перевода, Кт, топлива фактического в условное принимаются по методике[1]. Фактический расход топлива в составит:
вууд = в туд * Кт, кг у. т./Гкал (3)
Нами принята следующая шкалаэнергоэффективности(таблица3) применительно к показателям использования топлива Ктэф, электроэнергии Кээф, воды Кс. н.. Таблица 3 - Шкала энергоэффективности показателя использования топлива (предварительная)Величина показателя, Кэф | Показатели энергоэффективности |
1,04-0,95 | Хорошо |
1,05-1,10 | Удовлетворительно |
1,11-1,25 | Неудовлетворительно |
Более 1,26 | Плохо |
Расход израсходованной электроэнергии «ElectricityAbs»,кВтч, определяется как произведение тепловой энергии «ProductionFlow» и удельной величины расхода электроэнергии на выработку одной Гкал «ElectricityPer 1 Product»:
«Electricity Abs»= «Electricity Per 1 Product». «Production Flow». (4)
Расход воды фактический на выработку тепловой энергии «WaterAbs»,м3/ч, определяется как произведение тепловой энергии «ProductionFlow» и удельной величины расхода воды на выработку одной Гкал «WaterPer 1 Product»:
«Water Abs»= «Water Per 1 Product» .«ProductionFlow» (5)
Количество штатных единиц «People», чел., определяется как произведение тепловой энергии «ProductionFlow» и удельной величины автоматизации производства на выработку одной Гкал «LevelofAutomation»:
«People»= «LevelofAutomation» . «ProductionFlow». (6)
Показатель «LevelofAutomation» определяется из нормативных документов на оборудование, установленном на теплогенерирующем источнике, в количестве достаточном для его обслуживания с учетом степени автоматизации производства тепла.
Производство тепловой энергии сопряжено с выбросами в атмосферу и обозначается как «EmissionsAbs»,мг/м3 (кг). Они равны произведению выработанной тепловой энергии за тепловой период «ProductionFlow» на удельную величину выбросов «PercentEmissions»:
«Emissions Abs»=«Percent Emissions» .«ProductionFlow» (7)
Этап транспортировки характеризуется показателем потерь «LossesAbs», Гкал/ч, рассчитываемым как произведение объема поставляемого тепла «TransportFlow» на средний процент потерь по инфраструктуре «PercentLosses».
«LossesAbs»=«PercentLosses» . «TransportFlow» (8)
Использование описанной модели теплогенерирующего источника на практике позволяет: определять эффективность работы теплогенерирующего источника, в сравнении с нормативными; оценить потенциал энергоэффективности работы объекта; оценить потребности теплогенерирующего источника в топливе, электрической энергии, воде.
