Модуль дискретного ввода-вывода с групповой гальванической развязкой входных и выходных каналов и интерфейсом RS485
WAD-DIО24-ECO-16DI-8R
Технический паспорт
2016

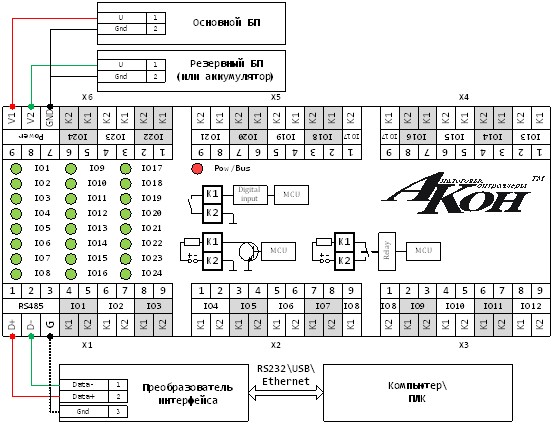

1. Основные технические характеристики.
Модуль WAD-DIO24-ECO-16DI-8R предназначен для дискретного ввода логических сигналов уровня ТТЛ, обеспечения защиты от дребезга и случайного срабатывания (управляемая функция “время отклика”), управления нагрузками с максимальным током через контакты встроенных реле 5А, и коммутируемым напряжением до 250В, и передачи состояния входных и выходных каналов в головной вычислитель по линиям интерфейса RS-485.
Количество входных каналов – 16.
Тип канала – поетнциальный с групповой развязкой.
Номинальный уровень логической единицы на входе – 2,7...5 В.
Диапазон регулировки времени отклика – 0…5 с, шаг установки 10мс
Количество выходных каналов – 8.
Тип каналов – 8 релейных групп на замыкание.
Ток нагрузки - до 5А по каждому каналу.
Кратковременный ток нагрузки (10мс) – 10А
Механическая надёжность – минимум 20 000 000 срабатываний каждого реле.
Электрическая надёжность при нагрузке 5А 220В – минимум 100 000 срабатываний каждого реле.
Защита от ложного срабатывания – есть, путём чтения-записи разрешающего кода (ключа).
Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.
Подавление помехи общего вида 50/60 Гц не менее 140 дБ.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Защита линий интерфейса RS485 от превышения напряжения до +/-60В.
Входные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500 В.
Напряжение питания от 10 до 30 В. Потребляемая мощность не более 2.5 Вт.
Рекомендуемое напряжение питания 12-24В.
Средний срок службы изделия - 10 лет.
Габариты модуля 159х90х57 мм.
Вес 350 г.
Условия эксплуатации.Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С. Температура хранения от -25 до +90 0С.
Комплект поставки:
модуль WAD-DIO24-ECO-16DI-8R Кол-во: 2 шт. № 000…212031216
Паспорт (допускается паспорт одного вида на партию до 100шт, в количестве по одному экземпляру на каждые 10 модулей).
Начальные настройки: Базовый адрес – 0x01, скорость обмена 9600 бод, протокол обмена – Modbus RTU.
Свидетельство о приёмке.
Модуль WAD-DIO24-ECO-16DI-8R соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 26.12.2016 г.
Подпись лиц, ответственных за приёмку ____________________
Гарантийные обязательства.
Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготовителя: Россия, г. Санкт-Петербург, Богатырский пр-кт, д.18‑А. тел: +7 950 045-65-75, *****@***com. ru, www. . ru
