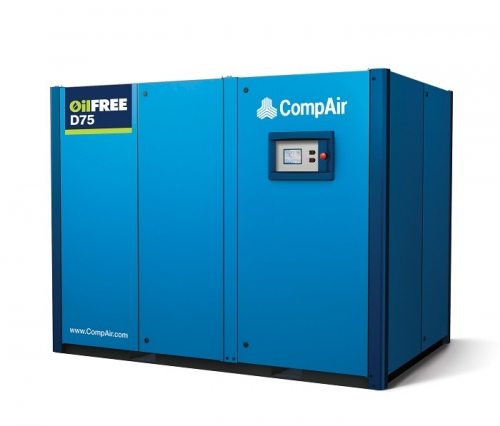

Винтовые безмасляные компрессоры CompAir Dryclon CompAir D75-10А
Основной деталью компрессора является технически прогрессивный винтовой элемент сжатия, представляющий собой одиночный основной ротор с шестью бороздками, сцепляемый с парой 11-зубцовых ведомых роторов. Эффективность данной системы проверена в тысячах установок, по всему миру. Сжатие происходит в двух камерах, расположенных выше и ниже главного ротора. В результате, образуется баланс нагрузок сжатия и происходит значительное снижение нагрузок на подшипники. При низких нагрузках на подшипники, увеличивается срок службы элемента сжатия и существенно уменьшаются производственные затраты, в течение срока службы компрессора. Для смазывания, уплотнения и охлаждения, на поверхность элемента сжатия производится впрыск воды. Отличные охлаждающие свойства воды обеспечивают поддержание низкой температуры, при функционировании компрессора, обуславливая сжатие с около изотермическими параметрами, низкий уровень потребления энергии и лучшие в своем классе показатели эффективности. Сменная обратно-осмотическая мембрана фильтрует впрыскиваемую воду, на приеме компрессора, постоянно поддерживая высокую степень чистоты воды. 100% БЕЗМАСЛЯНАЯ КОНСТРУКЦИЯ Низкие рабочие температуры и нагрузки на подшипники позволяют использовать необслуживаемые герметичные подшипники, полностью устранив необходимость применения масла в компрессоре. В связи с отсутствием масла в компрессоре, гарантируется 100% сухое сжатие. Также, исключаются затраты на проведение технического обслуживания и защиту от загрязнения окружающей среды, связанные с применением масла и масляных фильтров.
Технические характеристики
Основные характеристики | Единицы измерения | Значение |
Максимальное рабочее давление при загрузке | без нагрузки | бар | 10 |
Минимальное рабочее давление | бар | 4.0 |
Температура окружающей среды - min/max | °C | + 2 / + 45 |
Производительность мин/макс | мі/мин | 10.63-11.01 |
Потребляемая мощность на холостом ходу | кВт | 17.0 |
Скорость вращения ротора 1-ая ступень | об/мин | 7880 |
Скорость вращения ротора 2-ая ступень | об/мин | 11356 |
Температура воздуха на выходе из компрессора выше температуры окружающей среды | °C | 5 |
Уровень мощности звука LWA | Дб | 74 |
Электрические характеристики | ||
Номинальная мощность двигателя | кВт | 75 |
Номинальное напряжение (отклонение) / частота | В / Гц | 400 (+- 10%) / 50 |
Максимальный ток при 400В | А | 175 |
Пусковой ток (max. % от максимального тока) | % | 250 |
Класс защиты двигателя | IP55 (IE3) - IEC 60034-2-1 | |
Скорость вращения двигателя | об/мин | 2970 |
Мощность двигателя охлаждения | кВт | 2*1,5 (IP-54) |
Мощность двигателя масляного насоса | кВт | 0,55 (IP-54) |
Мощность двигателя водяного насоса | кВт | 0,75 (IP-54) |
Сечение кабеля | ммІ | 3*70 PE35 |
Номинальный ток предохранителей | А | 3*200 |
Параметры охлаждения | ||
Поток охлаждающего воздуха | мі/мин | 255 |
Отвод тепла | % | 95 |
Размер входного отверстия | мм | 1210*975 |
Размер выходного отверстия | мм | 1578*1390 |
Температура воздуха охлаждения выше температуры окружающей среды | °C | 19 |
Максимально допустимый перепад давления в воздуховоде при макс. температуре окружающей среды | Па | 45/35 (35°С / 40°С) |
Дополнительный характеристики | ||
Объем воды для компрессора (Вода / Гликолевая смесь) | литр | 30 |
Объем компрессорного масла | литр | 24 |
Размер соединения | EN 1092-1/13/B1/DN80*8/PN16 | |
Отвод конденсата | 5*G1/2 | |
Масса | кг | 3023 |
Длина | мм | 2597 |
Ширина | мм | 1744 |
Высота | мм | 2001 |
