Резисторы постоянные непроволочные Р1-17

Резисторы постоянные непроволочные мощные сверхвысокочастотные P1-17 (приемка «ОТК») предназначены для работы с теплоотводом в широкополосных узлах, а также в качестве нагрузок высокочастотной аппаратуры в качестве оконечных нагрузок, в цепях деления и суммирования мощности, на постоянном и переменном токе в диапазоне частот до 4000 мГц. Вид климатического исполнения В 2.1 по ГOCT 15150. Резисторы P1-17 ШКАБ.434110.027 TУ (приемка «OTK») изготавливают 57 видов в зависимости от конструктивного исполнения и предназначения в качестве резистора или оконечной нагрузки.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид резистора

Номинальная мощность рассеяния, Вт

Номинальное сопротивление, Ом

Допускаемое отклонение сопротивления, %

Диапазон рабочих частот, ГГц

Наработка, ч

Масса не более, г

Р1-17-10-10

10

12,5; 25; 37,5; 50; 75; 100

12,5; 25; 37,5; 50; 75; 100

±1, ±2, ±5

±1, ±2, ±5

до 4,0

20000

0,10

Р1-17-10-1

0,14

Р1-17-10-4

1,60

Р1-17-16-10

16

0,10

Р1-17-16-1

0,14

Р1-17-16-4

1,60

Р1-17-25-10

25

0,20

Р1-17-25-1

0,24

Р1-17-25-4

1,80

Р1-17-40-10

40

0,20

Р1-17-40

2,00

Р1-17-40-1

0,24

Р1-17-40-4

15000

1,80

Р1-17-40-6

до 0,5

20000

20000

2,10

Р1-17-50-10

50

до 2,0

0,45

Р1-17-50

5,00

Р1-17-50-1

0,55

Р1-17-50-6

до 0,5

2,80

Р1-17-100-10

100

до 1,0

0,35

Р1-17-100

4,00

Р1-17-100-1

0,40

Р1-17-150-10

150

15000

0,35

Р1-17-150

4,00

Р1-17-150-1

0,40

Р1-17-250

250

±5

до 0,8

7,00

Р1-17-400

400

50

до 0,5

11,00

Р1-17-10-20*

10

12,5; 25; 37,5; 50; 75; 100

±1, ±2, ±5

до 4,0

20000

0,10

Р1-17-10-3*

0,12

Р1-17-10-5П*

1,50

Р1-17-10-5Л*

0,50

Р1-17-16-20*

16

0,10

Р1-17-16-3*

0,12

Р1-17-16-5П*

1,50

Р1-17-16-5Л*

1,50

Р1-17-25-20*

25

0,20

Р1-17-25-3*

0,22

Р1-17-25-5П*

1,70

Р1-17-25-5Л*

1,70

Р1-17-40-20*

40

0,20

Р1-17-40-2*

2,00

Р1-17-40-3*

0,22

Р1-17-40-5П*

15000

1,70

Р1-17-40-5Л*

1,70

Р1-17—50-20*

50

до 2,0

20000

0,45

Р1-17—50-2*

5,00

Р1-17-50-3*

0,50

Р1-17-100-20*

100

до 1,0

0,35

Р1-17-100-2*

4,00

Р1-17-100-3*

0,38

Р1-17-150-20*

150

15000

0,35

Р1-17-150-2*

4,00

Р1-17А-150-2*

3,50

Р1-17Б-150-2*

5,00

Р1-17-150-3*

0,40

Р1-17-250-2*

250

±5

до 0,8

6,50

Р1-17-400-2

400

50

до 0,4

10,50

Р1-17-400-2.1*

до 0,5

10,50

  _

НЕ нашли? Не то? Что вы ищете?

Примечание: Резисторы, обозначенные знаком «*», используются в качестве оконечной нагрузки.

Температурный коэффициент сопротивления (ТКС) резисторов должен быть не более ±150·10-6 1/оС.

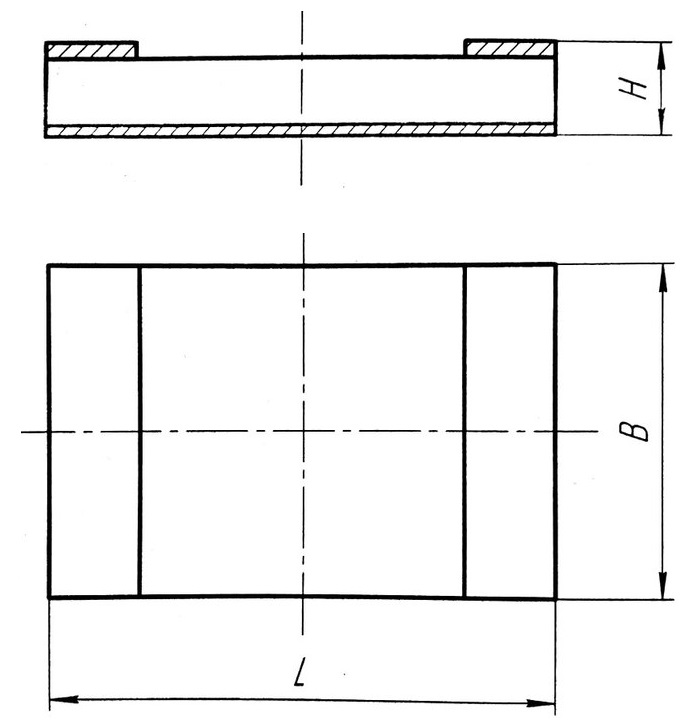

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 1)

Вид резистора

L

B

H

Р1-17-10-10

Р1-17-16-10

Р1-17-25-10

Р1-17-40-10

Р1-17-50-10

Р1-17-100-10

Р1-17-150-10

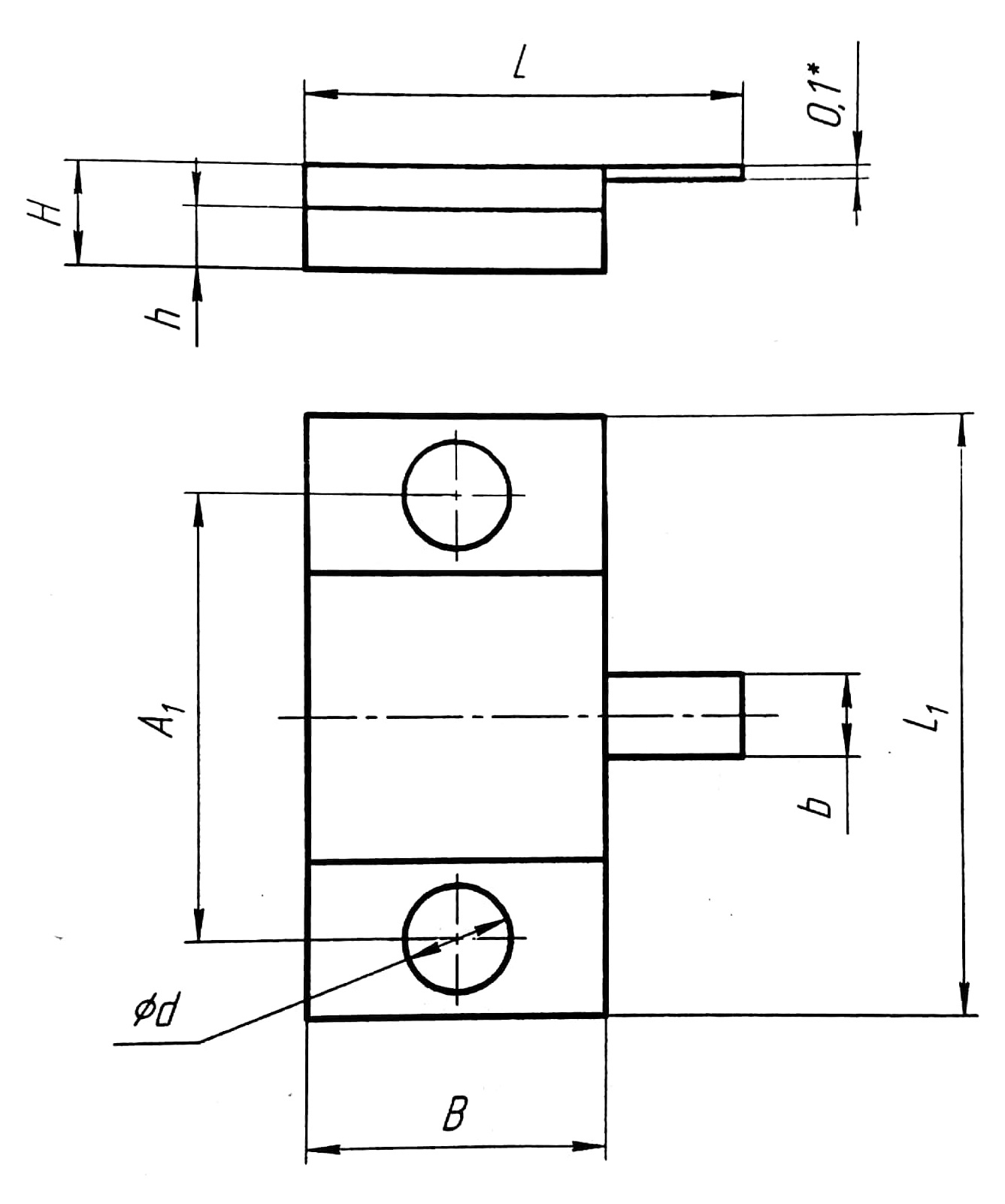

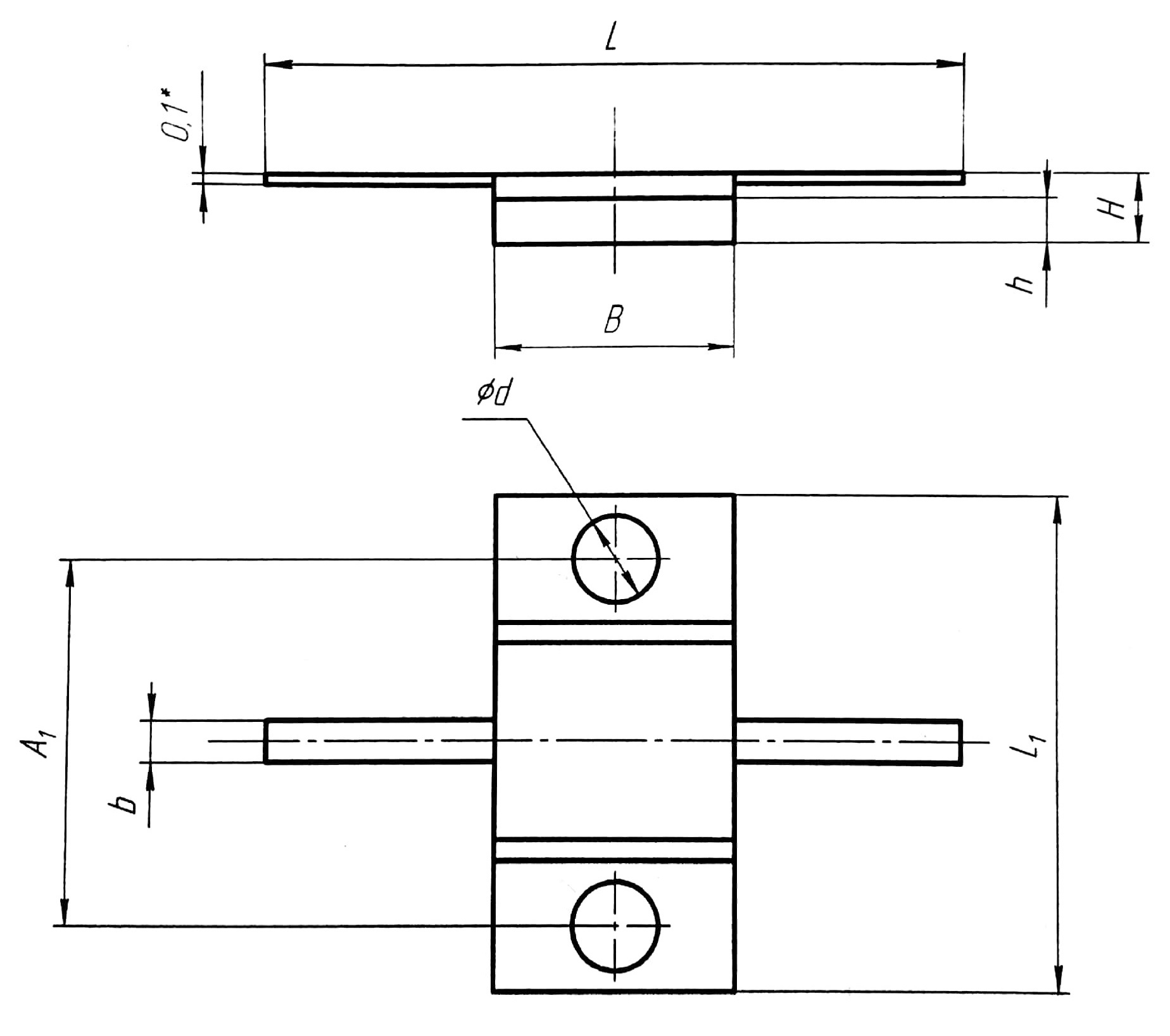

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 2)

Вид резистора

L

L1

B

b

H

h

А1

d

Р1-17-40

22±4

1,6±0,14

12,0±0,1

Р1-17-50

25±4

4,0±0,24

16,0±0,1

Р1-17-100

Р1-17-150

25±4

1,6±0,14

16,0±0,1

Р1-17-250

28±4

4,0±0,24

18,0±0,1

Р1-17-400

30±4

4,0±0,24

20,3±0,1

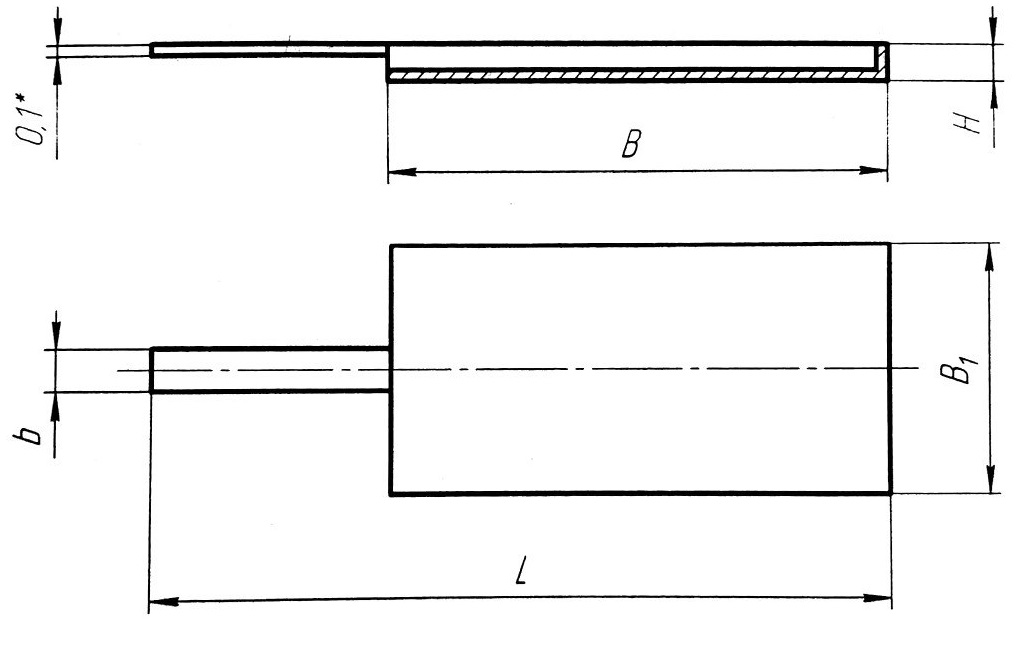

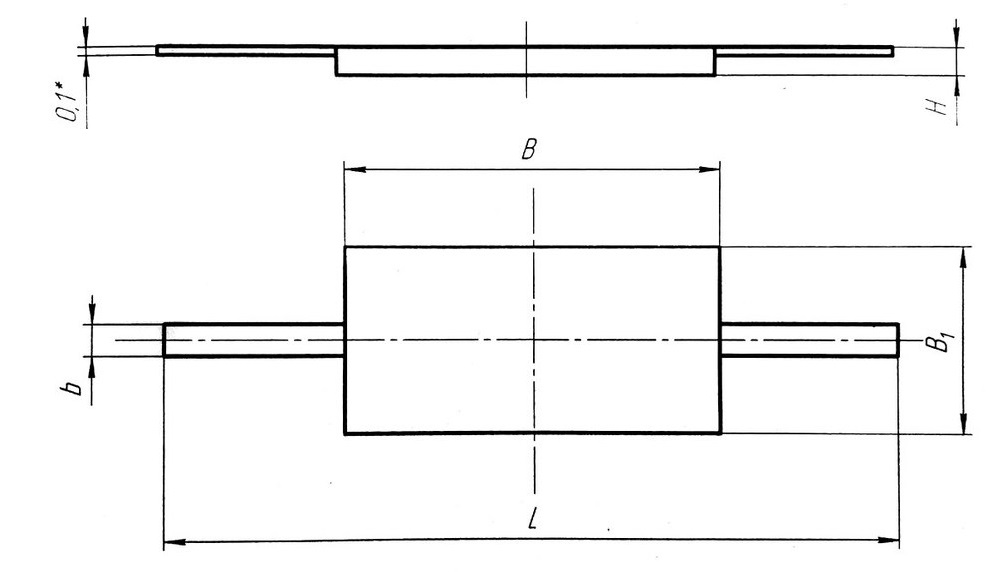

               ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 3)

Вид резистора

L

B

B1

b

H

Р1-17-10-1

Р1-17-16-1

21±4

1,0±0,14

Р1-17-25-1

Р1-17-40-1

22±4

1,6±0,14

Р1-17-50-1

25±4

4,0±0,24

Р1-17-100-1

Р1-17-150-1

25±4

1,6±0,14

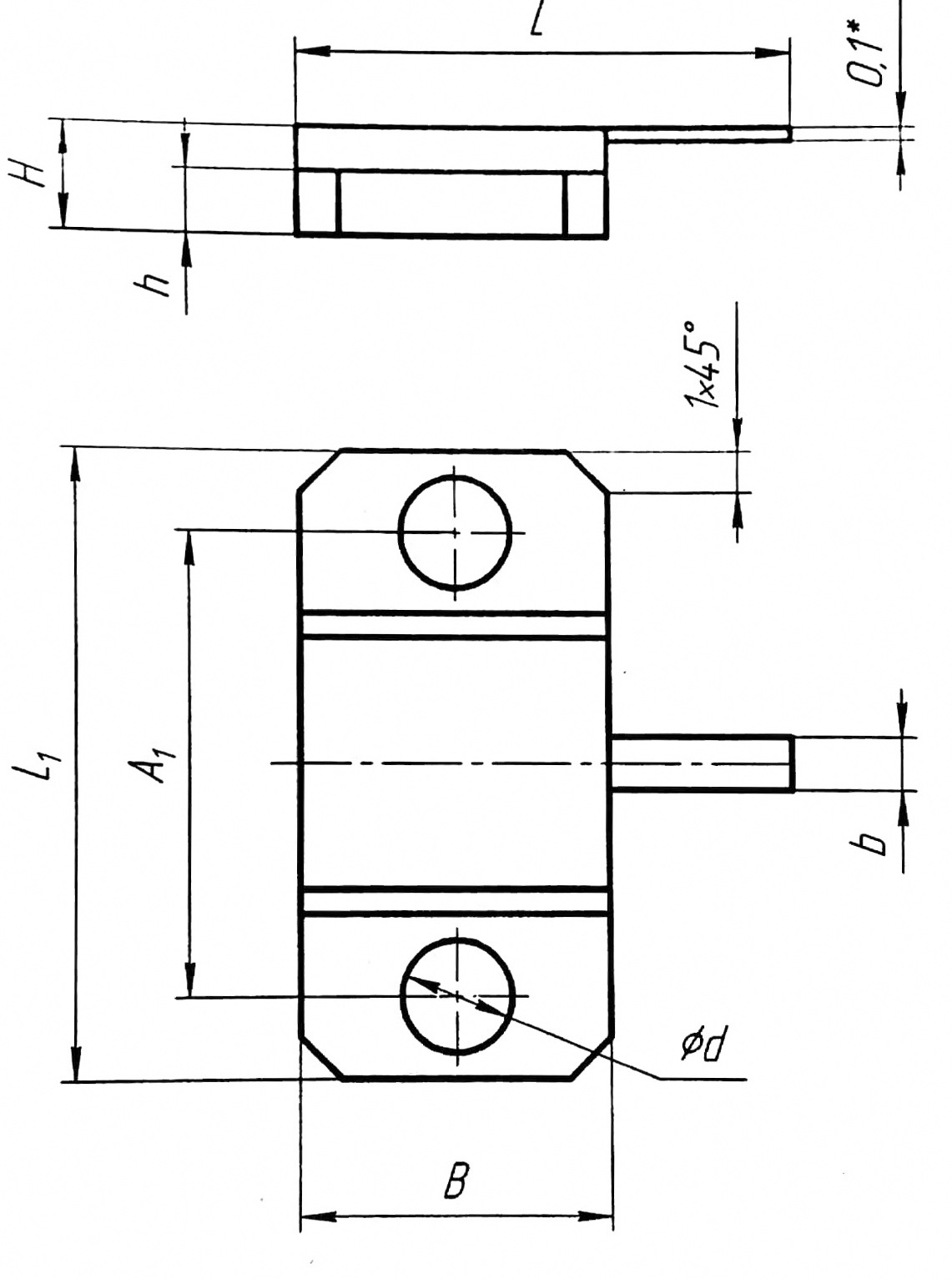

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 4)

Вид резистора

L

L1

B

b

H

h

A1

d

P1-17-10-4

P1-17-16-4

22±4

9,5±0,18

1,0±0,14

6,5±0,1

P1-17-25-4

P1-17-40-4

25±4

11,0±0,18

1,6±0,14

8,0±0,1

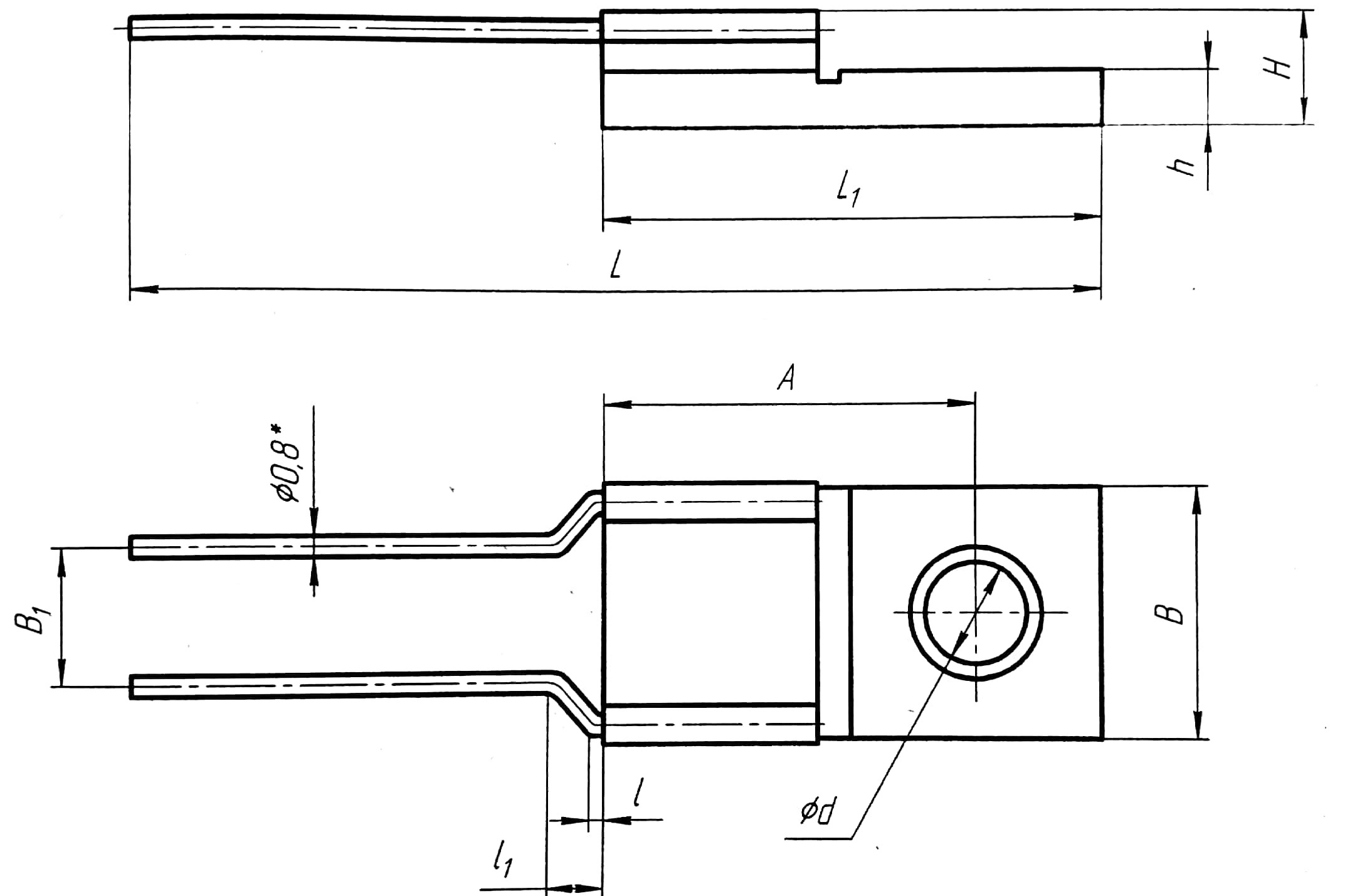

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 5)

Вид резистора

L

L1

A

B

B1

l

l1

H

h

d

P1-17-40-6

24±3

11±0,18

8±0,1

2±0,5

2,4±0,1

3,9±1

P1-17-50-6

27±3

14±0,18

11±0,1

5±0,5

0,4±0,1

1,9±1

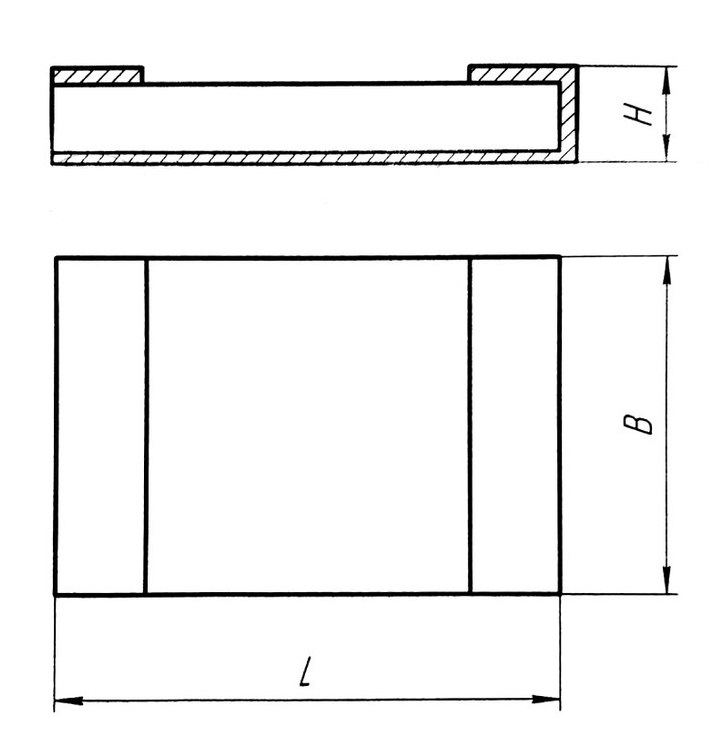

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 6)

Вид резистора

L

B

H

Р1-17-10-20

Р1-17-16-20

Р1-17-25-20

Р1-17-40-20

Р1-17-50-20

Р1-17-100-20

Р1-17-150-20

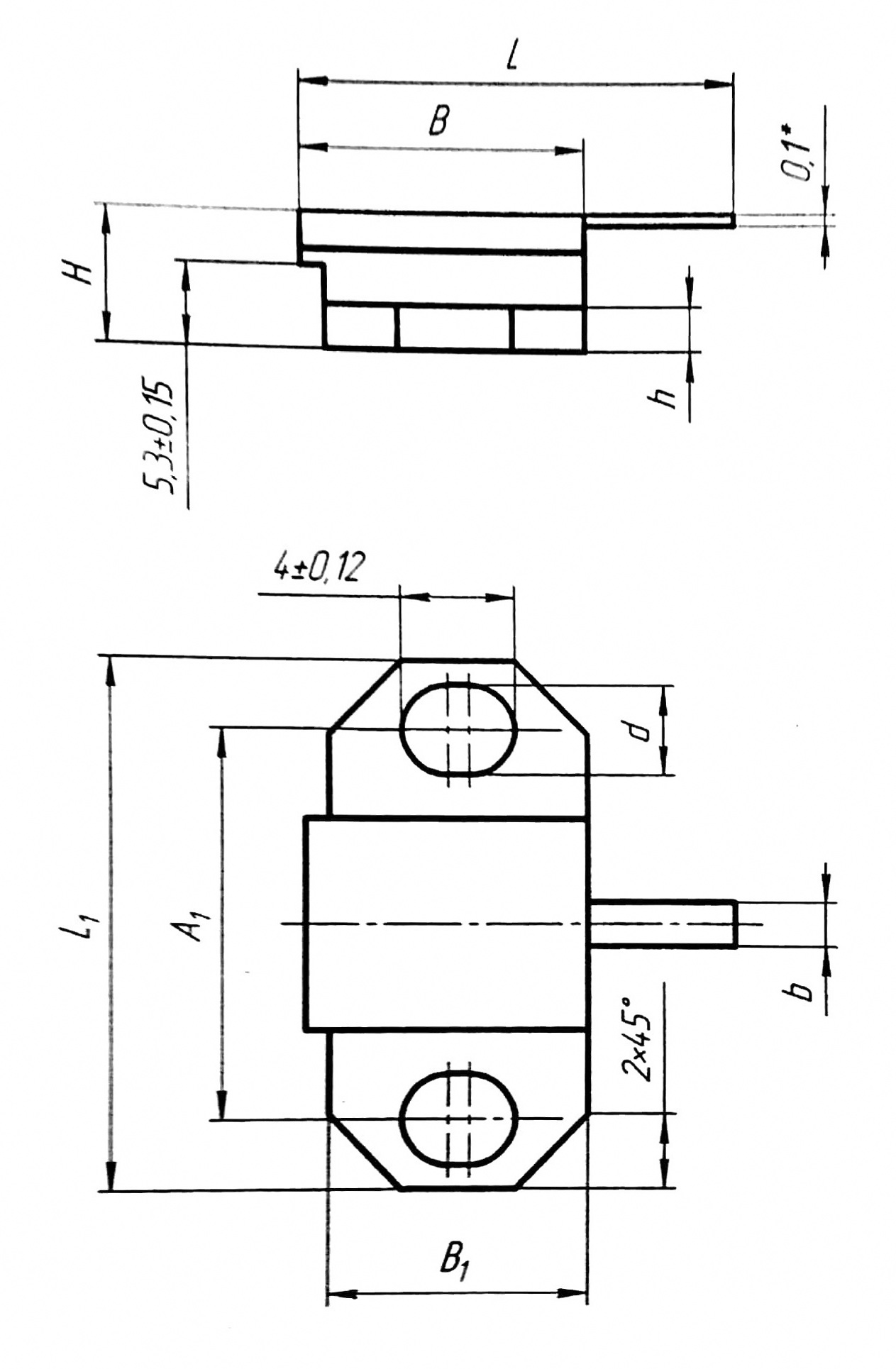

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 7)

Вид резистора

L

L1

B

b

H

h

А1

d

Р1-17-40-2

14,0±2

1,6±0,14

12,0±0,1

Р1-17-50-2

17,0±2

4,0±0,24

16,0±0,1

Р1-17-100-2

Р1-17-150-2

17,0±2

1,6±0,14

16,0±0,1

Р1-17-250-2

18,5±3

4,0±0,24

18,0±0,1

Р1-17-400-2

19,5±3

4,0±0,24

20,3±0,1

Р1-17-400-2.1

19,5±3

4,0±0,24

20,3±0,1


ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 8)

Вид резистора

L

L1

B

b

H

h

А1

d

Р1-17A-150-2

17±2

1,6±0,14

15,5±0,1



ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 9)

Вид резистора

L

L1

B

B1

b

H

h

А1

d

Р1-17Б-150-2

17±2

1,6±0,14

11,5±0,1



ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 10)

Вид резистора

L

B

B1

b

H

Р1-17-10-3

Р1-17-16-3

14±2

1,0±0,14

Р1-17-25-3

Р1-17-40-3

15±2

1,6±0,14

Р1-17-50-3

17±2

4,0±0,24

Р1-17-100-3

Р1-17-150-3

17±2

1,6±0,14

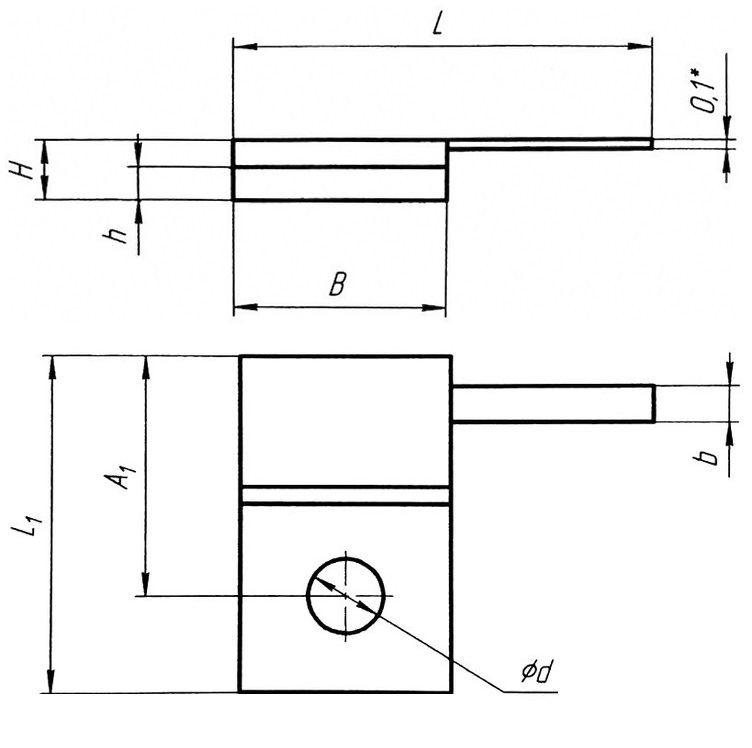

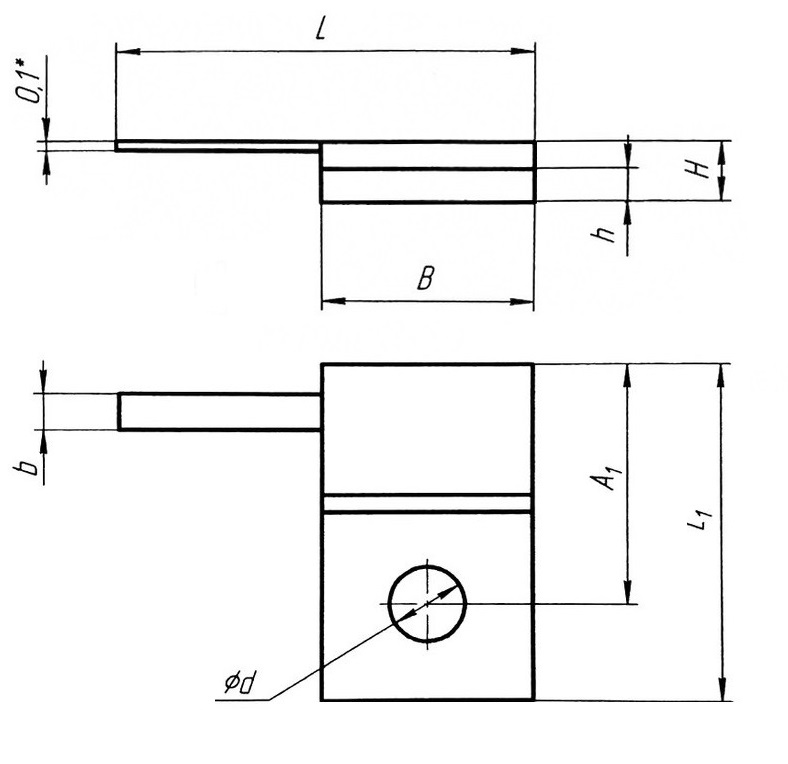

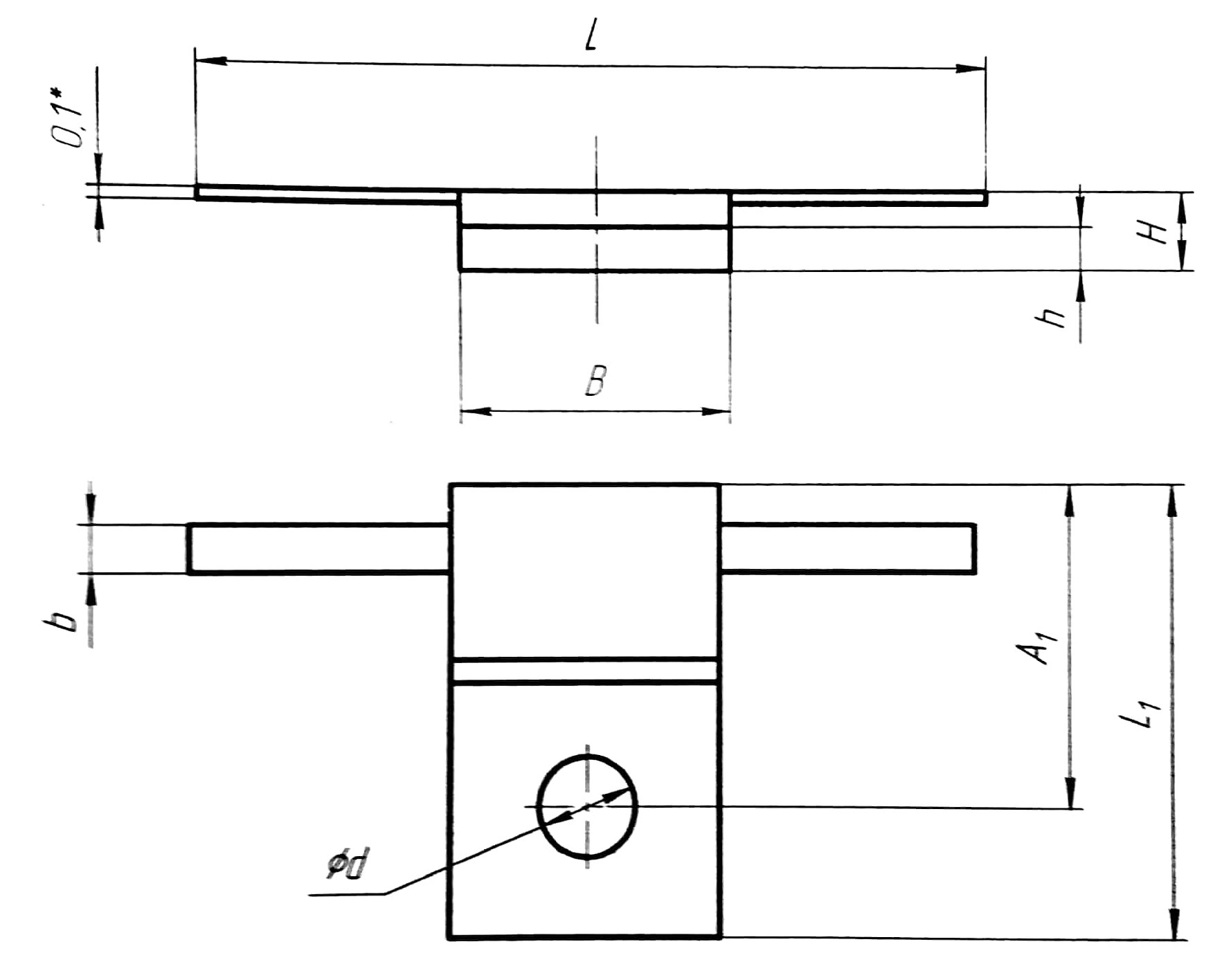

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ в миллиметрах (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 7 и (КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 8



Конструктивное исполнение 7  Конструктивное исполнение 8

Вид резистора

L

L1

B

b

H

h

А1

d

Р1-17-10-5П (5Л)

Р1-17-16-5П (5Л)

13±2

9,5±0,18

1,0±0,14

6,5±0,1

Р1-17-25-5П (5Л)

Р1-17-40-5П (5Л)

14±2

11,0±0,18

1,6±0,14

8,0±0,1

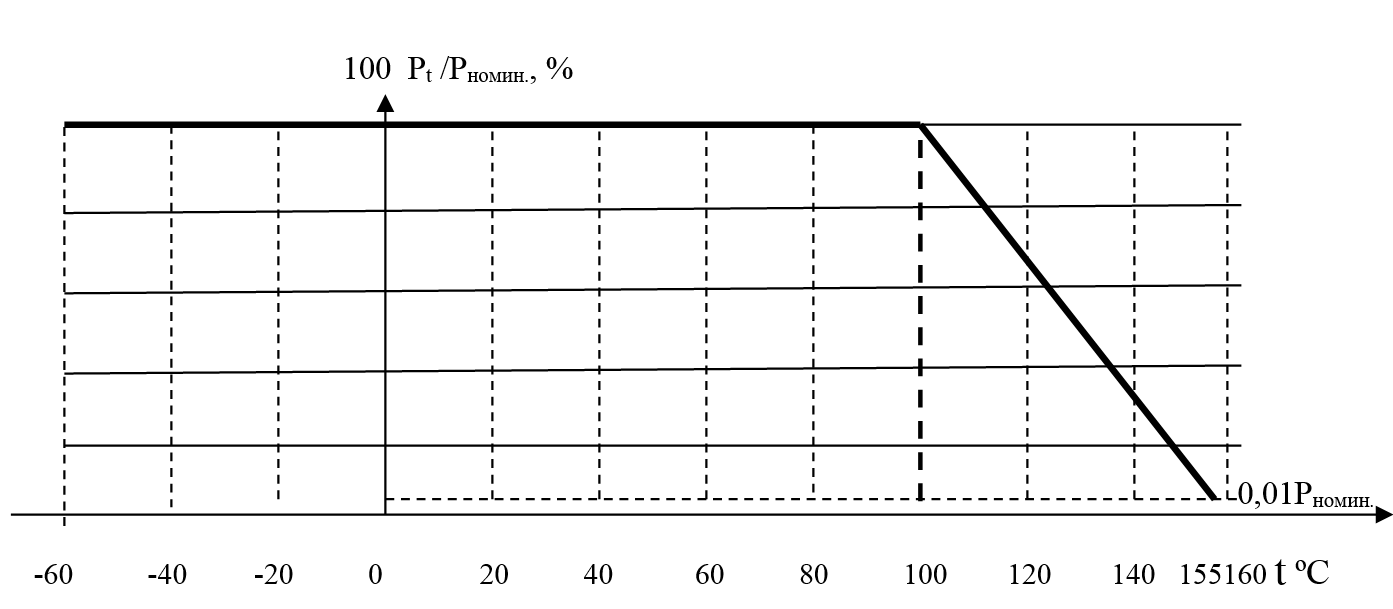

ДОПУСТИМАЯ МОЩНОСТЬ РАССЕЯНИЯ РЕЗИСТОРОВ

Допустимая мощность рассеяния резисторов (Pt) для интервала рабочих температур среды от минус 60 °С до плюс 155 °С (от 213 до 428 К), при температурах фланца (теплоотвода) не более 100 оС и при давлении 84·103 до 106,7·103 Па (от 630 до 800 мм рт. ст.)

Pt – допустимая мощность рассеяния, Вт

Рномин. – номинальная мощность рассеяния, Вт

t – температура окружающей среды, ˚С

Коэффициент стоячей волны (КСВН) на входе полосковой линии с установленным в него резистором не более значений, указанных в следующей таблице


КСВН ДЛЯ РЕЗИСТОРОВ

Мощность, Вт

Верхняя граница диапазона частот, ГГц

КСВН, не более

10, 16, 25, 40

до 4,0

1,25

50, 100, 150

до 2,0

250

до 0,8

400

до 0,5


СТОЙКОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ

Внешний воздействующий фактор и его характеристика

Значение характеристики воздействующего фактора

Атмосферное пониженное давление:

- рабочее, кПа (мм рт. ст.)

- предельное, кПа (мм рт. ст.)

84,0 (630)

19,4 (145)

Повышенное рабочее давление, кПа (мм рт. ст)

106,7 (800)

Повышенная рабочая температура на фланце (теплоотводе):

- максимальное значение при эксплуатации без снижения мощности, оС (К);

- максимальное значение при эксплуатации со снижением мощности, оС (К);

плюс 100 (373)

плюс 155 (428)

Пониженная температура среды:

- рабочая, оС (К)

- предельная, оС (К)

минус 60 (213)

минус 60 (213)

Смена температур от максимально-допустимой рабочей температуры до пониженной предельной, оС (К)

плюс 155 (428) – минус 60 (213)

Повышенная относительная влажность воздуха при температуре 35 оС, %

98

Степень жесткости по ГОСТ 20.57.406

Х

Атмосферные конденсированные осадки (иней и роса)

+

Соляной (морской) туман

+

Плесневые грибы

+

НАДЕЖНОСТЬ РЕЗИСТОРОВ

Интенсивность отказов (л) резисторов в тече­ние наработки tл = 15 000-20 000 (в зависимости от вида резистора) часов в номинальном режиме эксплуатации Р = Рномин, Т = 90-100 єС, при температурах фланца (теплоотвода) не более 100 оС не более 5х10-6 1/час в пределах срока службы (Тсл.) 20 лет.

Интенсивность отказов (л) резисторов в тече­ние наработки tл = 100 000 часов в облегченном режиме эксплуатации при Р = 0,5 Рномин. и температуре фланца (теплоотвода) T = 45-55 оС не более 5х10-7 1/час.

Гамма-процентный срок сохраняемости (Тсг) резисторов при г = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003-80, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 20 лет.

МАРКИРОВКА РЕЗИСТОРОВ

Маркировка резисторов - по ГОСТ 24238 со следующими дополнениями и уточнениями:

Маркировка резисторов Р1-17 содержит:

- номинальное сопротивление (без указания обозначения единицы измерения «Ом»);

- допускаемое отклонение сопротивления (без указания обозначения «%»).

Резисторы номинальной мощностью рассеивания 10, 16 Вт не маркируют.

Допускается резисторы мощностей 25 и 40 Вт не маркировать.

УПАКОВКА РЕЗИСТОРОВ

Упаковка резисторов соответствует требованиям ГОСТ 24238. Резисторы упаковывают в потребительскую (индивидуальную или групповую), дополнительную и транспортную тару.

В качестве потребительской тары применяют полиэтиленовые пакеты. В полиэтиленовый пакет укладывают по одной штуке резисторов фланцевых и до 10 штук бесфланцевых резисторов с одними номинальными значениями параметров.

В качестве дополнительной тары для упаковывания применяют коробку картонную. В дополнительную тару можно упаковывать резисторы с различными номинальными значениями параметров. В этом случае на бандероли указывают количество резисторов каждой разновидности.

В качестве транспортной тары для окончательного упаковывания применяют ящик фанерный, или ящик из гофрированного картона, или пакет-бандероль (почта России).

  УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

При применении, монтаже и эксплуатации резисторов следует руководствоваться указаниями РД 11 0636. При эксплуатации резисторов должна быть обеспечена температура фланца (теплоотвода) резисторов не более 100 оС, температура на поверхности резистора должна быть не более +140 оС.

  ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантии изготовителя – в соответствии с ГОСТ 24238.

Гарантийный срок хранения – 20 лет.

Гарантийная наработка – 15 000 - 20 000 часов (в зависимости от вида резистора).

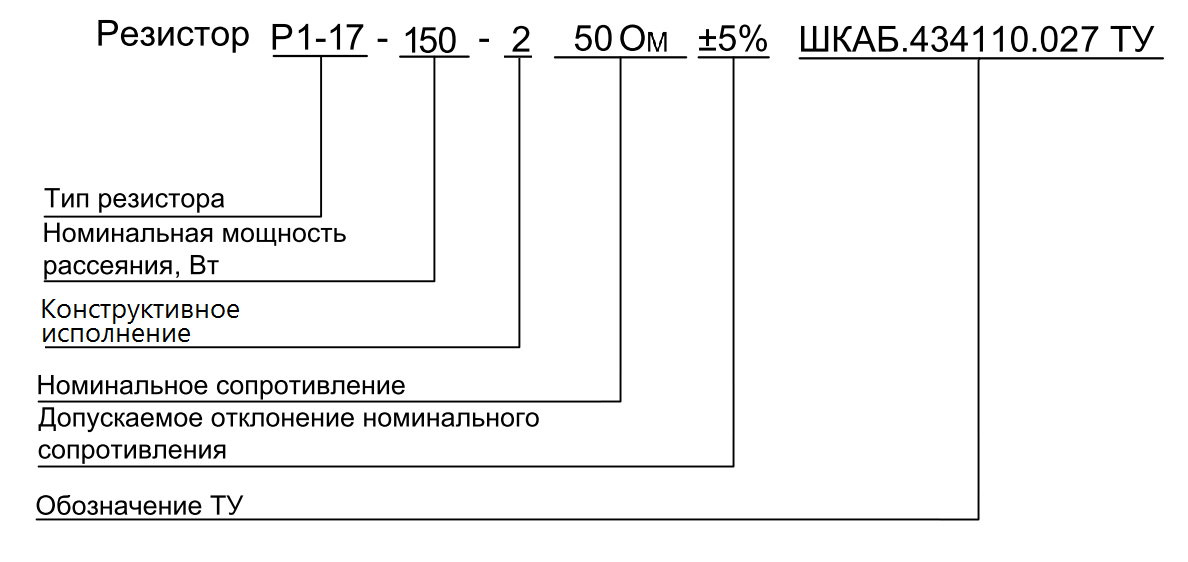

УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕЗИСТОРОВ
