Курс переподготовки машинистов-обходчиков по котельному оборудованию (стр. 2 )

Билет №6

1. Назначение и принцип действия термометров сопротивления.

Термометры сопротивления — датчик для измерения температуры — конструктивно выполняется на­моткой медной или платиновой проволоки 2 на изоляционный каркас 1 (рис. 3.4). Для защиты от механических поврежде­ний и удобства монтажа термометры сопротивления заключа­ют в защитную арматуру различных модификаций. Общий вид датчиков представлен на рис. 3.5.

Принцип действия таких датчиков основан на изменении их электрического сопротивления от температуры объекта. В общем виде зависимость имеет вид Rt = R0(1+αt), где Rt — сопротивление датчика при его нагревании на t°C; R0 — сопротивление датчика при 0°С; α — температурный коэффициент.

Изменение электрического сопротивления термометра со­противления — датчика с изменением теплового колебания кристаллической решетки металла: чем выше температура датчика, тем выше колебания решетки и степень подвижности свободных электронов, а следовательно, больше электриче­ское сопротивление.

Характеристики термометров сопротивления различных типов и их градуировки представлены в табл. 3.3 — 3.7.

Рис. 3.4. Конструкция термомет­ров сопротивления:

а, б — платиновые, в — медный; 1 — изоляционный каркас, 2 — обмотка, 3 — выводы

Билет №6

2. Требования ФНП к манометрам применяемых при эксплуатации котлов.

- Манометры должны иметь класс точности не ниже: 2,5 - при рабочем давлении сосуда до 2,5 МПа (25 кгс/см2), 1,5 - при рабочем давлении сосуда выше 2,5 МПа (25 кгс/см2).

- Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

- На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

- Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

- Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м - не менее 160 мм. Установка манометров на высоте более 3 м от уровня площадки не разрешается.

- Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного. В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным

рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации - владельца сосуда, но не менее одного раза в сутки.

Билет №7

1. Назначение и принцип действия пружинных манометров.

В большинстве приборов измеряемое давление преобразуется в деформацию упругих элементов, поэтому они называются деформационными.

Деформационные приборы широко применяют для измерения давления при ведении технологических процессов благодаря простоте устройства, удобству и безопасности в работе. Все деформационные приборы имеют в схеме какой-либо упругий элемент, который деформируется под действием измеряемого давления: трубчатую пружину, мембрану или сильфон.
Наибольшее применение получили приборы с трубчатой пружиной. Их выпускают в виде показывающих манометров и вакуумметров с максимальным пределом измерений до 10000•105 Па. В таких приборах (рис. 1) с изменением измеряемого давления р трубчатая пружина 1 изменяет свою кривизну, ее свободный конец через тягу 2 поворачивает зубчатый сектор 3 и находящуюся с ним в зацеплении шестерню 4. Вместе с шестерней поворачивается закрепленная на ней стрелка 5, перемещающаяся вдоль шкалы б. Для дистанционной передачи показаний выпускают манометры для измерения давления с промежуточными преобразователями с токовым и пневматическим выходом (МП-Э, МП-П), а также с дифференциально-трансформаторными преобразователями (МЭД).

Манометр с трубчатой пружиной:
1-трубчатая пружина; 2-тяга; 3-зубчатый сектор; 4-шестерня; 5-стрелка; 6—шкала.
Из мембранных приборов широко используют бесшкальные дифманометры ДМ (рис. 2), снабженные дифференциально-трансформаторным преобразователем перемещения в унифицированный сигнал напряжения переменного тока.
Упругим чувствительным элементом такого дифманометра является мембранный блок, состоящий из двух сообщающихся мембранных коробок 1 и 2, заполненных жидкостью. Перепад давлений в камерах дифманометра вызывает деформацию мембранных коробок. При этом сжатие нижней мембранной коробки больше и жидкость вытесняется из нее в верхнюю мембранную коробку, вызывая тем самым ее расширение. Перемещение верхней мембраны передается жестко связанному с ней плунжеру дифференциально-трансформаторного преобразователя 3.

Дифманометр снабжен вентилями «+», «—» и «0». Через вентиль «+» к дифманометру подводится большее давление, а через вентиль «—» – меньшее. При работе дифманометра оба эти вентиля открыты, а вентиль «0» закрыт. Если вентили «+» и «—» закрыть, а уравнительный вентиль «0» открыть, то давления в камерах дифманометра станут одинаковыми. При этом стрелка измерительного прибора КСД должна установиться на делении, соответствующем нулевому перепаду давлений.

Билет №8

1. Назначение и принцип действия приборов для измерения расхода по методу переменного перепада давления. Сужающие устройства.

Расходомеры переменного давления

Расходомер - прибор для измерения расхода жидкости, пара или газа. В промышленности расход жидкости, пара или газа, т. е. количество вещества, протекающего по трубопроводу в единицу времени, измеряют расходомерами. Наиболее широко применяют расходомеры переменного перепада, измеряющие давление по перепаду, который создается в трубопроводе сужающим устройством, установленным внутри трубопровода.

Самая простая схема измерения расхода по методу переменного перепада давления включает в себя сужающее устройство, установленное в трубопроводе, соединительные трубки, они нужны для отбора давления до и после сужающего устройства и передачи этого давления к U-образному манометру (измеритель перепада давления). Часто манометр имеет преобразователь величины перепада давления в пропорциональную электрическую величину или давление воздуха. Перепад давления будет тем больше, чем больше скорость потока, т. е. чем больше расход. Поэтому, перепад давления на сужающем устройстве будет мерой расхода вещества (жидкости, газа или пара), протекающего через трубопровод.

Требования к современному расходомеру:

- высокая надежность работы; - высокий класс точности; - возможность замены без изменения режима работы трубопровода; - низкая трудоемкость при эксплуатации, техническом обслуживании и ремонте; - токовый и цифровой выходные сигналы; - большой межповерочный интервал.

Почему расходомеры переменного давления самые распространенные?

Основным преимуществом данных расходомеров является универсальность применения. Они используются для измерения расхода, большинства однофазных и многих двухфазных, сред при самых различных давлениях и температурах. Расходомеры переменного перепада давления достаточно удобны для массового производства. Индивидуально изготовляется только преобразователь расхода - сужающее устройство. Все остальные части могут изготавливаться серийно (например, дифференциальный манометр и вторичный прибор), их устройство не зависит ни от вида, ни от параметров измеряемой среды.

Однако расходомеры с сужающим устройством имеют некоторые недостатки, наиболее существенными из которых являются следующие:

Квадратичная зависимость между расходом и перепадом. Другими словами невозможно измерять расход менее 30% максимального из-за высокой погрешности измерения, что затрудняет использование этих приборов для измерения расходов, изменяющихся в широких пределах. Ограниченная точность, причём погрешность измерения колеблется в широких пределах (1,5%-3%) в зависимости от состояния сужающего устройства, диаметра трубопровода, постоянства давления и температуры измеряемой среды.

Расходомеры переменного перепада давления, в зависимости от вида преобразователя расхода делятся на:

Расходомеры с сужающими устройствами; Расходомеры с гидравлическим сопротивлением; Центробежные расходомеры; Расходомеры с напорными устройствами; Расходомеры напорными усилителями; Ударно-струйные расходомеры.

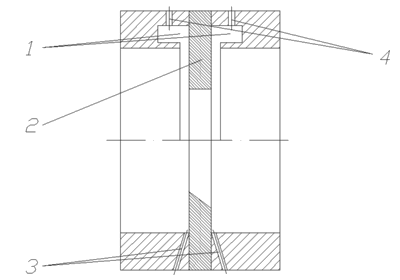

Наибольшее распространение получили расходомеры с сужающими устройствами. Они измеряют скорость потока вещества, которая увеличивается при прохождении через сужающее устройство, установленное в трубопроводе. При этом происходит частичный переход потенциальной энергии давления в кинетическую энергию скорости, из-за чего давление перед местом сужения будет больше, чем за суженным сечением. Обычно с помощью таких расходомеров измеряется расход в трубопроводах с диаметром 50-1600 мм.
