Техническое задание

на строительство наклонно-направленных скважин куста №7

Новоселкинского нефтяного месторождения.

Начальник УСС

Начальник УГ

Ижевск 2018 год

Совмещенный график строительству скважин куста №7 Новоселкинского месторождения

№ п. п.

№ скв

Месторождение

Проходка, м

Мобилизация+монтаж

Бурение

Демонтаж+Демобилизация

Сдача скважины в обустройство

Примечание

начало

начало

конец

начало

конец

сут.

Дата

2

3209

Новоселкинское

1700

15.01.2019

30.01.2019

01.03.2019

*

04.03.2019

3

3216

Новоселкинское

1700

04.03.2019

03.04.2019

06.04.2019

До начала мобилизации предоставить Заказчику линейный график мобилизации, монтажа буровой установки. До начала демобилизации предоставить Заказчику линейный график демобилизации, демонтажа буровой установки и рекультивации кустовой площадки. До начала строительства скважины предоставить Заказчику график глубина-день с пооперационным перечнем работ и нормативным временем цикла бурения скважины. * Подрядчик самостоятельно предоставляет сроки ВМР, с учетом сроков начала и окончания строительства скважины.

** Дата начала работ и сроки выполнения работ по бурению могут быть скорректированы Заказчиком.

*** Количество скважин и их очередность могут быть скорректированы Заказчиком в одностороннем порядке.

Исходные данные для расчета стоимости по кустам, планируемым к строительству в 2019 году

Месторождение

Куст

Скв.

Проект. Пласт (вертик/ ствол)

Расстояние от г. Ижевска до к/п, км

Расстояние от базы отгрузки обсадных труб до к/п, км

Наличие круглогодичной дороги

Период автономии

Наличие переправы

Технология бурения (амбар/ безамбар)

Источник энергообеспечения БУ

Наличие ГРП (срок разр-ки)

Тип бурового раствора

Конструкция скважины

Наличие МСЦ (ПХН, УМЦ)

Диаметр, толщ. стенки, марка стали, тип резьбы

кол-во,

м

Тн

Новоселкинское

7

3209

С1-VII

100

210 (п. Игра) Доставка на буровую площадку осуществляет Буровой Подрядчик

Круглогодичная дорога

отсутствует

отсутствует

Техн. амбар на КП

ДЭС**

Будет предоставлен дополнительно.

ЕГСХО

∅324Ч9,5 ОТТМ Д

30

2,3

ЕПЖ/МКБПБР

∅ 244,5Ч8,9 Д ОТТМ

550*

27

МКБПББР

∅ 146Ч7,7 БТС Д

1700*

46

МСЦ

Новоселкинское

7

3216

С1-VII

100

210 (п. Игра) Доставка на буровую площадку осуществляет Буровой Подрядчик

Круглогодичная дорога

отсутствует

отсутствует

Техн. амбар на КП

ДЭС**

Будет предоставлен дополнительно.

ЕГСХО

∅324Ч9,5 ОТТМ Д

30

2,3

ЕПЖ/МКБПБР

∅ 244,5Ч8,9 Д ОТТМ

550*

27

МКБПББР

∅ 146Ч7,7 БТС Д

1700*

46

МСЦ

* Глубинны спуска обсадных колонн могут быть скорректированы Заказчиком.

** Обеспечение электроэнергией является зоной ответственности Бурового подрядчика.

Транспортная схема

Данные для строительства скважин

Месторождение	Новоселкинское (Южный участок)
Местоположение месторождения	Удмуртская республика, Каракулинский  район
Цель бурения	Добыча нефти
Номера кустовых площадок и скважин, которые будут строиться по данному проекту	КП№7. Скв. №№ 000, 3216
Назначение скважин	Эксплуатационная
Вид бурения	Наклонно-направленная с горизонтальным окончанием
Тип буровой установки	Буровая установка грузоподъемностью не менее 170 тонн, удовлетворяющая условиям расположения точки проектной скважины и существующих скважин, а также размерам кустовой площадки.
Вид энергии	ДЭС (Поставляется буровым подрядчиком)
Вид строительства буровой установки	Первичный
Статус отводимых земель под кустовые основания (обычный статус, водоохранные зоны, леса первой группы, родовые угодья)	Обычный статус
Проектный горизонт, шифр пласта	С1-VII
Глубина кровли проектного горизонта (пласта) Lпл (по вертикали), общая мощность пластов hпл (по вертикали).	Lскв.= 1400 м; hпл=26 м
Глубина скважины Lскв. (по вертикали/стволу), м	Lскв.=1530м/1700м (Глубина скважины уточняется дополнительно при согласовании профиля скважин)
Вид типового проектного профиля (длина вер-тикального участка Lв, максимально допустимый зенитный угол αmax, допустимая пространственная интенсивность изменения угла в интервале набора iдоп, длина горизонтального участка Lгор, зенитный угол α при входе в кровлю продуктивного пласта, градус	Для бурения наклонно-направленной скважины предусмотреть четырехинтервальный профиль iдоп гно ∠ 0,00/10м. - Рекомендуемая величина зенитного угла в зоне ГНО 150-400; αmax гно∠ 400 – max зенитный угол в интервале установки ГНО αmin гно∠ 15є - min зенитный угол в интервалах установки ГНО iдоп∠ 20/ 10м– до интервала установки ГНО (расчетная интенсивность не более - 1,50/ 10м); iдоп∠ 2.50/10м – ниже интервала установки ГНО; iдоп гно ∠ 0,00/10м при проектировании, превышение интенсивности боле 0,300/10м влечёт штрафные санкции;
Радиус круга допуска точки входа в пласт, м	30 м
Конструкция скважины (диаметры долота/о. к. и глубины спуска колонн по вертикали/стволу)	∅ 393,7/323,8Ч9,5 мм – ОТТМ – 30м/30м; ∅ 295,3/244,5Ч8,9 мм – ОТТМ – 490/550; ∅ 215,9/146 Ч7,7 мм – ОТТМ (БТС) – 1530/1700 м; При расчете коммерческого предложения руководствоваться данной конструкцией скважины.
Конструкция забоя (зацементированная колонна, готовый фильтр, открытый забой)	Зацементированная 146 мм эксплуатационная колонна.
Тип цемента (облегченный, нормальный), высота подъема цементного раствора за колонной и технология цементирования (одно - или двух-ступенчатая, российская, зарубежная): a) Направление 323,8 мм b) Кондуктор 244,5 мм с) Эксплуатационная колонна 146 мм	Направление 323,8 мм – цемент нормальный/до устья; Кондуктор 244,5 мм – цемент нормальный/до устья; эксплуатационная колонна 146мм - цементирование в две ступени, цемент класса ПЦТ1-G-CC-1 (на 200 м выше кровли продуктивного пласта) + нормальный цементный раствор, высота подъема до устья. Решение о цементировании скважины в 1 ступень принимается в процессе бурения по итогам опрессовки ствола скважины. Предусмотреть: использование наиболее эффективных добавок к цементным растворам, повышающих качество крепления в продуктивных пластах, в т. ч. расширяющие добавки ДР-50(75) или материалы РТМ, пластификаторы (гидроцементы на основе полиэтиленоксида); установку изоляционных мостов с применением различных ВУС для изоляции зоны ВНК в открытом стволе; для подъема цементного раствора до проектной высоты, предусмотреть применение микросфер. Установку изоляционных цементных мостов (в поглощающих горизонтах) производить только в случае поглощения с интенсивностью менее 10 м3/час. Разработать и обосновать оптимальную технологию проведения изоляционных работ в открытом стволе. Предусмотреть установку укрепляющего цементного моста в интервале слабосцементированных пород верейского горизонта. До начала производства работ предоставить на согласование Заказчику перечень возможных к привлечению субподрядных организаций по креплению скважин, но не менее 3-х.
Способы контроля качества цементирования	АКЦ, ГГЦ, СКЦ (при цементировании)
Тип бурового раствора (естественный, из глинопорошка), тип утяжелителя (барит, меловая крошка) и реагенты химобработки: a) Направление 323,8 мм b) Кондуктор 244,5 мм с) Эксплуатационная колонна 146 мм	Направление: Техническая вода (естественная глинистая суспензия) Кондуктор: Естественная промывочная жидкость. Эксплуатационная колонна: Естественная промывочная жидкость до вскрытия интервала верейского и башкирского горизонта. Естественная промывочная жидкость - перед вскрытием Серпуховско - окских отложений и до вскрытия продуктивного горизонта. Минерализованный крахмально - биополимерный безглинистый буровой раствор (МКБПББР)- перед вскрытием продуктивного горизонта и до проектной глубины. В качестве утяжелителя бурового раствора использовать карбонат кальция различного помола. До вскрытия верейского и башкирского горизонта ввести в раствор карбонат кальция в количестве 60 кг/м3. В случае начала поглощения концентрацию увеличить до прекращения поглощения, но не более 200 кг/м3. Разработать оптимальные решения по предупреждению и ликвидации поглощений (применение кальматантов Полицел, серии «К» и др.). Предусмотреть использование хим. реагентов  импортного производства. Примечание: Указанные выше типы бурового раствора для интервалов носит рекомендуемый характер. При разработке рецептуры бурового раствора учесть опыт строительства скважин по соседним месторождениям. Особое внимание обратить на интервал «саралинских» глин. До начала производства работ предоставить на согласование Заказчику программу промывки. До начала производства работ предоставить на согласование Заказчику перечень возможных к привлечению субподрядных организаций по сопровождению буровых растворов, но не менее 3-х.
Наличие технологического/шламового амбара	Технологический и пожарный амбар на кустовой площадке. Строительство амбаров осуществляет Буровой подрядчик по предварительно согласованной с Заказчиком схеме расположения бурового оборудования, а также в соответствии с согласованными схемами устройства гидроизоляции. Содержание амбаров, подъездных путей к ним и площадок погрузки ОБР и БШ в надлежащем состоянии, позволяющей осуществлять безопасную эксплуатацию, является зоной ответственности Бурового подрядчика. По завершению работ по строительству скважин амбары освобождаются от отходов бурения в течении 5 суток, после чего составляет акт с участием представителя Заказчика об освобождении амбаров от отходов бурения и готовности их к рекультивации. После подписания данного акта амбар подлежит рекультивации силами Бурового подрядчика.
Расчетный объем бурового шлама/жидкой фракции для 1 скважины.	122 м3/280 м3. Подрядчик осуществляет хранение отходов бурения. Сбор, вывоз на утилизацию и утилизацию отходов бурения осуществляет Заказчик по предварительной (не позднее, чем за 2 суток) заявке подрядчика в рамках проектных лимитов. Вывоз и утилизация отходов бурения сверх указанных норм осуществляется Заказчиком, сумма оплаты работ по бурению скважины будет уменьшена Заказчиком в одностороннем порядке на сумму услуг вывоза и утилизации буровых отходов, образованных сверх лимита.
Требования к циркуляционной системе и оборудованию очистки бурового раствора (тип, количество, марка):	1.Организационные требования: Предоставить программу промывки скважины для согласования с Заказчиком. Разработать и согласовать с Заказчиком схему циркуляционной системы, а также схемы обвалования и устройства гидроизоляции ВЛБ, НБ, ЕБ, блока очистки и площадки хранения бурового шлама (данная схема предоставляется на согласование до начала работ по монтажу БУ). Выполнить работы по  обвалованию и устройству гидроизоляции ВЛБ, НБ, блока очистки и площадки хранения бурового шлама, согласно согласованных схем. Предусмотреть использование специальных контейнеров при сборе и вывозе на утилизацию бурового шлама. Исключить попадание бурового шлама в рабочие емкости. Исключить накопление и хранение бурового шлама в технологическом амбаре. Исключить возникновение различных розливов промывочной жидкости на территорию кустовой площадки. 2.Технические требования: Четырехступенчатая система очистки; Трёхпанельные вибросита линейного или смешанного типа (2 шт.) с суммарной площадью фильтрации не менее 4,5м2. Сито-гидроциклонная установка. Центрифуга. Наличие дополнительных емкостей для хранения бурового раствора в объеме не менее 80 м3. Наличие возможности отключения каждой емкости в отдельности для выполнения различных технологических операций (без остановки циркуляции промывочной жидкости при бурении, промывке и т. д.). Наличие возможности «сброса» промывочной жидкости с устьевого желоба в каждую отдельную емкость. Осуществление транспортировки промывочной жидкости (устье-НБ) только по манифольдным линиям. Подрядчик должен располагать полевой вагон-лабораторией для оперативного контроля непосредственно на объекте ведения работ  следующих параметров: плотность условная вязкость пласт. вязкость водоотдача содержание тв. фазы содержание песка СНС ДНС толщина глин. корки рН содержание смазки содержание CL- содержание Ca+2,Mg +2
Комплекс геофизических исследований в открытом стволе и в колонне	Комплекс ГИС согласно утвержденному перечню. Приложение
Корректировка ствола с помощью телеметрической системы	Использование телеметрического оборудования с электромагнитным или гидравлическим каналом связи (из-под направления) при бурении всей скважины. Перед началом работ подрядчик предоставляет схему компоновки телеметрической системы с указанием фактических размеров установленных датчиков. Предусмотреть использование наддолотного модуля, для обеспечения мертвой зоны телесистемы не более 1м. До начала производства работ предоставить на согласование Заказчику перечень возможных к привлечению субподрядных организаций по ННБ и проводки горизонтального участка скважины, но не менее 3-х.
Станция ГТИ и глубина начала контроля ГК	От начала бурения до проектного забоя. ГК с отбором шлама в интервале: БК кондуктора до продуктивного пласта и до проектного забоя.
Проектная коммерческая скорость бурения, м/ст.-мес	1850 Предоставить график строительства скважины с пооперационным перечнем.
Источник водоснабжения	Строительство артезианской скважины (≅170 м).
Расположение бурового оборудования	До начала ВМР подрядчик в обязательном порядке должен согласовать с Заказчиком схему расположения оборудования на кустовой площадке, а также схемы устройства гидроизоляции и обвалования.
Показатели качества строительства скважин, которые являются наиболее важными для Заказчика	Сохранение естественной продуктивности пласта, качественное крепление, соблюдение проектного профиля скважины, охрана окружающей природной среды, безаварийное строительство скважины
Требования к оборудованию подрядчика	Оборудование подрядчика должно быть сертифицировано, иметь паспорта, сертификаты проведенной дефектоскопии, а также полностью отвечать современным требованиям норм и правил ТБ, ОТ и ООС. Комплектность оборудования должна обеспечивать качественное и  безостановочное проведение работ, а также возможность оперативного ремонта, либо замены в случае поломки. Перед началом работ буровой подрядчик в обязательном порядке предоставляет список оборудования, планируемого к использованию при выполнении работ по строительству данных скважин на согласование с Заказчиком.
Требования по содержанию кустовой площадки	Буровой подрядчик должен самостоятельно и за свой счет осуществлять контроль над состоянием и при необходимости принимать необходимые меры по поддержанию кустовой площадки в надлежащем состоянии, не допуская скопления дождевых и талых вод, разрушения обвалования, загрязнения кустовой площадки бытовым и технологическими отходами. По окончании бурения буровой подрядчик производит зачистку кустовой площадки, восстановление проектных вертикальных отметок и передачу кустовой площадки Заказчику в течении 10 сут.  после проведения работ по рекультивации амбаров. В случае сдачи кустовой площадки в зимний период, окончательная сдача КП производится после схода снежного покрова.

Приложение:

Приложение Предварительный комплекс ГИС на 1 л.;

Приложение Справка проектных данных на 2 л.;

Приложение Разграничительный перечень.

Приложение Стратиграфический разрез скважин.

Приложение

к Техническому заданию

Предварительный комплекс ГИС

при строительстве наклонно-направленных скважин

(к-7 Новоселкинского месторождения)

Глубины по вертикали приведены ориентировочно

№ п/п	Наименование работ	Масштаб	Интервал исследований, м	Кол-во исслед.
1	ГИС в необсаженной скважине
1.1.	До крепления кондуктора (первая скважина на кусте)
1.1.1.	ГК, НГК/БК, ИК, КС, ПС, ДС	1:500	0/30-430	1
1.2.	Промежуточный каротаж (может быть отменен после первой скважины)
1.2.1.	ГК, НГК	1:500	380-1100	1
1.2.2.	Инклинометрия  т. з. через 10 м	380-1100
1.2.3.	КС, ПС, БК, Резистивиметр, ДС, АК  в м-бе	1:500	430-1060	1
1.2.4.	ИК, КС, ПС, БК, ГК, НГК, ГГКп, АК, МКЗ, МБК, МКВ  в м-бе	1:200	950-1060	1
1.4.	Окончательный каротаж
1.4.1.	ГК, НГК	1:500	1010-1510	1
1.4.2.	Инклинометрия  т. з. через 10 м	0-1510
1.4.3.	КС, ПС, БК, Резистивиметр, ДС, АК	1:500	1010-1510	1
1.4.4.	ИК, КС, ПС, БК, ГК, НГК, ГГКп, АК, МКЗ, МБК, МКВ	1:200	1330-1510	1
Интерпретация  окско-серпуховских отложений  проводится по данным окончательного каротажа по комплексу общих исследований.
2	ГИС в обсаженной скважине
2.1.	В кондукторе
2.1.1.	ГГЦ (СГДТ), АКЦ	1:500	0-430	1
2.2.	В эксплуатационной колонне
2.2.1.	ГГЦ (СГДТ), АКЦ, термометр, МЛМ	1:500	0-1495	1
2.2.2.	ГГЦ (СГДТ), АКЦ, термрметр, МЛМ	1:200	960-1060	1
2.2.2.	ГГЦ (СГДТ), АКЦ, термрметр, МЛМ	1:200	1345-1510	1
3	Геолого-технологические исследования
3.1.	ГТИ (в т. ч.  описание шлама +газовый каротаж+ЛБА)	30-1495	1

Интерпретация  окско-серпуховских отложений  проводится по данным окончательного каротажа по комплексу общих исследований.

Для принятия оперативного решения по скважине предусмотреть передачу первичного геофизического материала в КИП подрядчика по ГИС с помощью электронной почты (сотовая или спутниковая связь).

Примечание:

При интерпретации ДС рассчитать коэффициент кавернозности ствола скважины

Приложение

к Техническому заданию

Приложение

к Техническому заданию

№ п. п.	Наименование	Подрядчик	Заказчик
Документация
1.1	Исходные данные (стратиграфический разрез, пластовые давления, конструкция) на реконструкцию	Х
1.2	ГТН, программа промывки, планы работ	Х
1.3	Схема расстановки БУ, БО, БХ	Х
1.4	Отчет по строительству скважины	Х
1.5	Дело скважины	Х
Место проведения работ и подъездные пути
2.1.	Подготовка подъездных путей к кустовой площадке	Х
2.2.	Содержание подъездных путей к кустовой площадке	Х
2.3.	Подготовка кустовой площадки до начала мобилизации	Х
2.4.	Содержание кустовой площадки и шламовых амбаров, подъездных путей к шламовым амбарам	Х
2.5.	Строительство технологического и пожарного амбара	Х
2.6.	Завоз инертных материалов для монтажа БУ, БО до начала ВМР	Х (в объемах проекта подготовки КП)
2.7.	Планировка территории, инертных грунтов, укладка плит при монтаже	Х
2.8.	Рекультивация кустовой площадки после окончания строительства скважины	Х
Транспортировка оборудования, материалов до места проведения работ
3.1.	Погрузка, разгрузка, транспортировка  материалов, оборудования Подрядчика	Х
3.2.	Погрузка, разгрузка, транспортировка  материалов, оборудования Заказчика (колонная головка, фонтанная арматура, обсадная колонна)	Х
3.3.	Источник водоснабжения (технической воды)	Х
3.4.	Завоз технической, питьевой воды	Х
Элементы конструкции и оборудования скважины
4.1.	Оборудования устья скважины (колонная головка, фонтанная арматура, обсадная колонна).	Х
4.2.	«Башмак»; ЦКОД; центраторы; заколонные пакера; подвеска «хвостовика», подвесные и переходные патрубки;	Х
4.3.	Подземное погружное оборудование для добычи	Х
Услуги
5.1.	Долотный сервис	Х
5.2.	Сервис телеметрии (электромагнитный и гидравлический канал связи с датчиком ГК и резистивиметр)	Х
5.3.	Услуги спец. техники	Х
5.4.	Сервис по цементированию и предоставлению оснастки колонн	Х
5.5.	Геолого-техническое исследование в процессе бурения	Х ( По согласованию с Заказчиком)
5.6.	ГИС в процессе бурения	Х
5.7.	Испытание скважины в открытом стволе	Х
5.8.	Организация временного хранения отходов бурения	Х
5.10.	Аварийный инструмент	Х
5.11.	Услуги по сбору, вывозу на утилизацию и утилизацию отходов бурения	Х
5.12.	Освоение скважины после окончания строительства	Х
Материалы
6.1.	ГСМ	Х
6.2.	ГСМ на котельные установки	Х
6.3.	Питьевая вода	Х

Приложение

к Техническому заданию

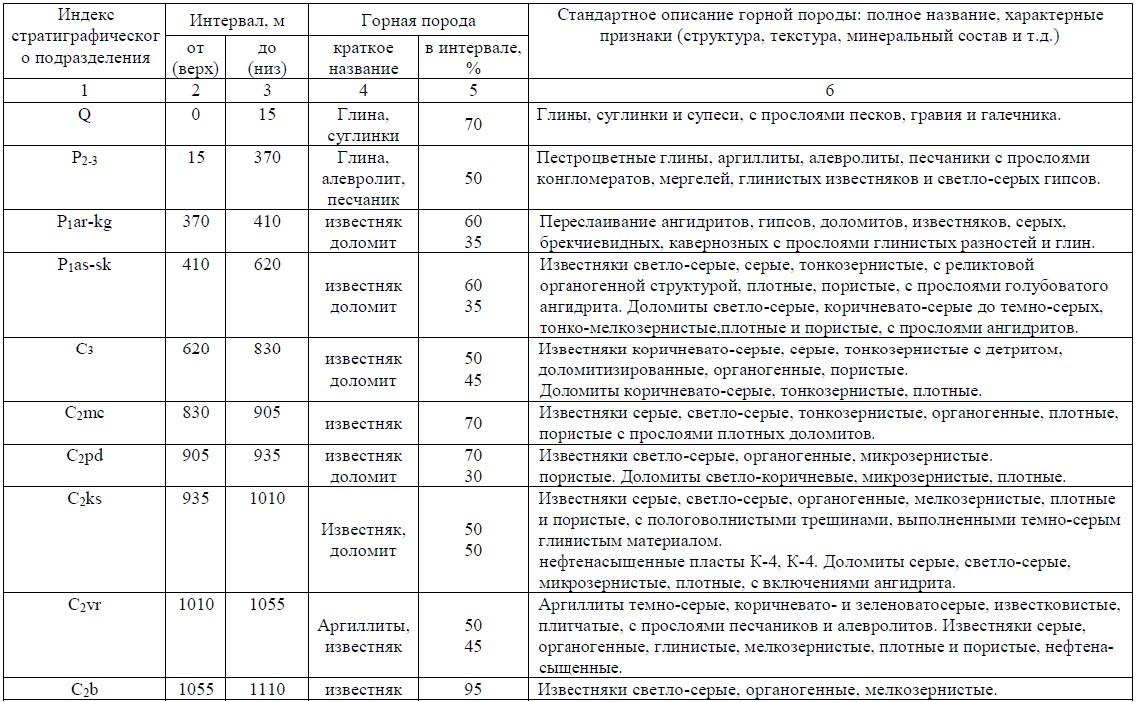

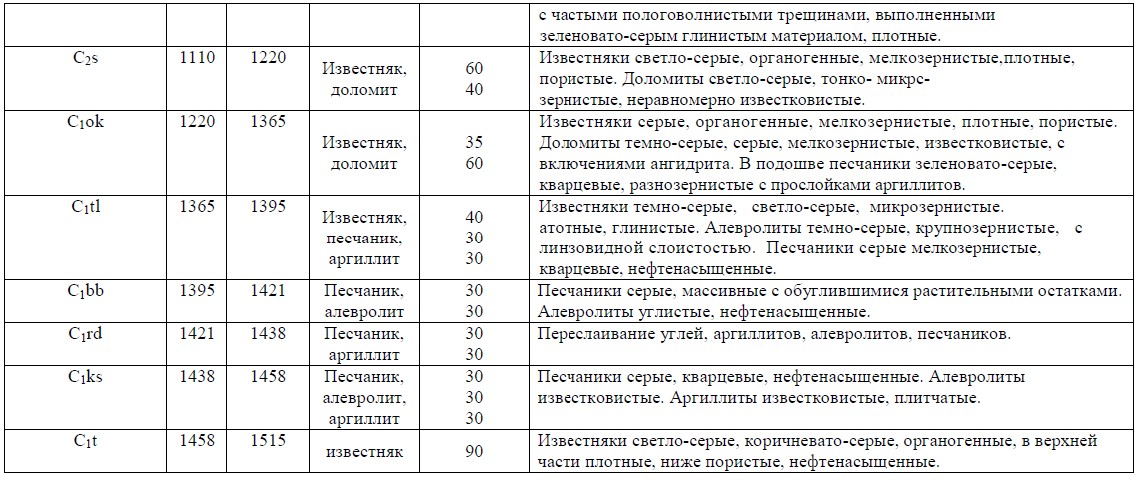

Стратиграфический разрез скважин, коэффициент кавернозности пластов.
