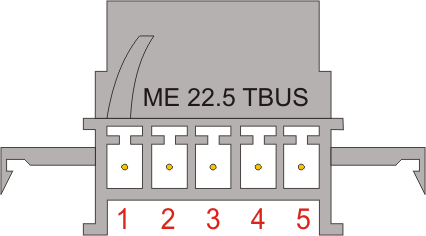

Внешний вид разъема Х5:

Назначение контактов разъема Х5:


Номер контакта

Обозначение

Назначение

1

D+

Линия Data+ интерфейса RS485

2

D-

Линия Data - интерфейса RS485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания


Схема подключения входов (тензомоста)



АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф.319

(+38044) 496-29-60

(+38067) 442-33-89

*****@***

www. akon.

Skype: wadbus

Технический паспорт

WAD-AIK-BUS-Tenso (+/-10мВ)

ТУ У 33.2-33056998-001:2009

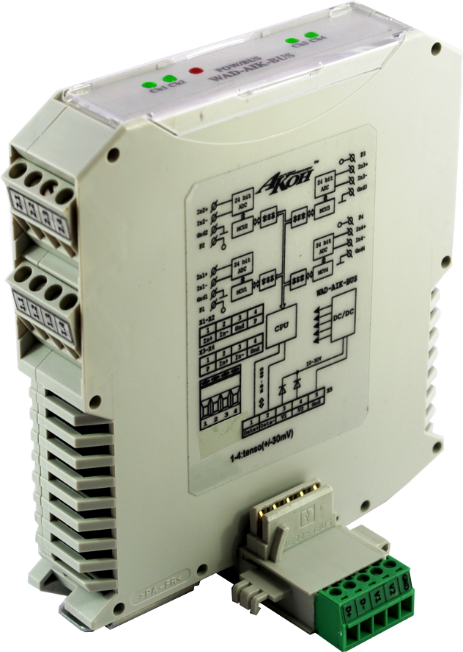

Четырехканальный модуль аналогового ввода

Поканальная гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2016

Основные технические характеристики:

Модуль WAD-AIK-BUS-Tenso ТУ У 33.2-33056998-001:2009 предназначен для поканально гальванически развязанного преобразования сигналов тензомостов в цифровой код и передачи обработанного значения в головной вычислитель по линиям интерфейса RS-485.

Количество входных каналов – 4.

Схема подключения датчика – четырёхпроводная.

Входное сопротивление  - не менее 1МОм.

Напряжение питания тензомостов, обеспечиваемое модулем – 3,3В.

Ток питания моста – до 70мА.

Диапазон изменения входного сигнала равен +/-10мВ.

Основная приведенная к диапазонам преобразования погрешность ±0.1%.

Погрешность нелинейности ±0.02%.

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 120 дБ.

НЕ нашли? Не то? Что вы ищете?

Подавление изменения напряжения питания не менее 150дБ

Уровень шумов и помех  измерительных каналов, не более -90дБ

Дополнительная погрешность в рабочем диапазоне температур ±0.002%*0С.

Защита входа от перенапряжения долговременная, до +/-60В.

Защита входа питания от другой полярности и превышения напряжения

до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы между собой, питанием модуля и интерфейсом.

Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.

Потребляемая мощность -  не более 1.3 Вт; при токе питания датчиков до 50мА – не более 3,6 Вт.

Габариты модуля - 105х114х22,5 мм.

Вес - 110 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-AIK-BUS-Tenso                4 шт.        № 000…210311016

Комплект разъемов:        MEP 22.5 BUS        4 шт.

IMC 1.5/5                4 шт.

Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 001.

Скорость обмена - 9600 бод.

Протокол обмена – ModBus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке.

Модуль преобразователя WAD-AIK-BUS-Tenso соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        02.11.2016 г.

Подпись лица, ответственного за приёмку        __________________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, тел. (+38044) 496-29-60, (+38067) 442-33-89 *****@***, www. akon.

Нормативная база:

Модули WAD-AIK-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426437.001 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

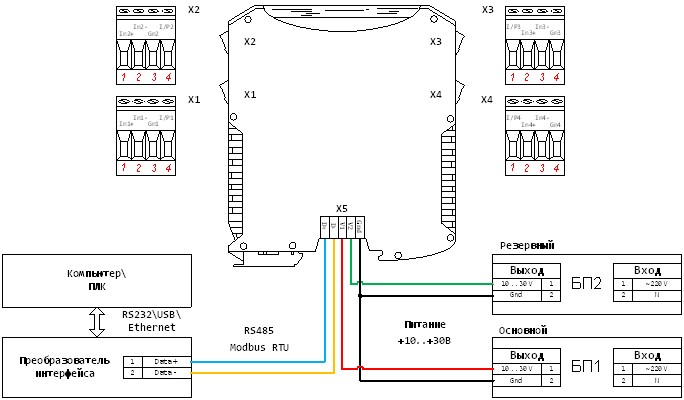

Схема подключения питания и RS485

Назначение контактов разъемов Х1-Х4:

Разъём Х2:

2.1

2.2

2.3

2.4

In2+

(Неинвертирующий вход 2)

In2-

(Инвертирующий

вход 2)

Gn2

(Общий входа 2)

P

(Питание

датчика 2)

Разъём Х1:

1.1

1.2

1.2

1.3

In1+

(Неинвертирующий вход 1)

In1-

(Инвертирующий

вход 1)

Gn1

(Общий входа 1)

P

(Питание

датчика 1)

Разъём Х3:

3.1

3.2

3.2

3.3

P

(Питание

датчика 3)

In3+

(Неинвертирующий вход 3)

In3-

(Инвертирующий вход 3)

Gn3

(Общий входа 3)

Разъём Х4:

4.1

4.2

4.2

4.3

P

(Питание

датчика 4)

In4+

(Неинвертирующий вход 4)

In4-

(Инвертирующий вход 4)

Gn4

(Общий входа 4)
