ГБПОУ РС (Я) «Транспортный техникум»

Учебная практика: ОПУТ, ТЭПС (Л), ТЭПС (В), СЖД, ТОР

Разработчик: мастер п/о

Практическая работа

Инструкционная карта № 6

Тема: Изготовление шпильки. Продольное точение и нарезание резьбы М10

Заготовка

Пруток шестигранный

Материал

№ п/п

Последовательность обработки

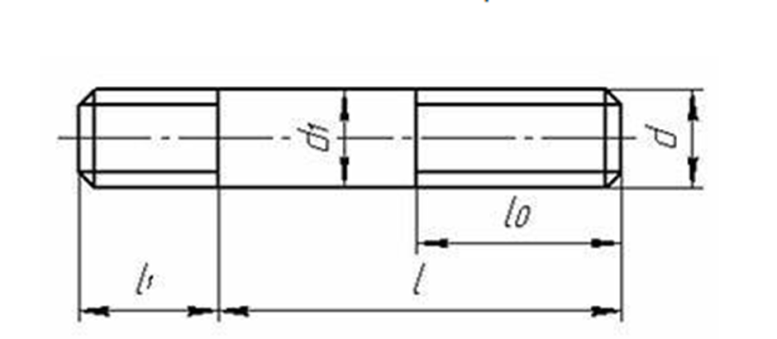

Эскиз обработки

Инструменты

рабочий

контрольно-измерительный

1

Подрезать торец

Резец подрезной

Штангенциркуль

2

Проточить заготовку под диаметр 9,75/9,85 мм на длине 20 мм и подрезать уступ винта

Резец проходной

Штангенциркуль

3

Проточить заготовку под диаметр 9,75/9,85 мм на длине 30  мм и подрезать уступ винта

Резец проходной

Штангенциркуль

4

Нарезать резьбу плашкой М10

Плашка М10,

масленка

Линейка

Где:

L = 20

L0= 30

L1= 40

d0= шестигранник размер ______

d = 9,75/9,85 мм
