ЛЮКСМЕТР +  ЯРКОМЕР - ТЕРМОГИГРОМЕТР

ТКА-ПКМ – 41

НАЗНАЧЕНИЕ  прибор предназначен для измерения:

    освещенности в видимой области спектра (Е  лк) яркости протяженных самосветящихся объектов в видимой области спектра (L  кд/мІ) относительной влажности воздуха (RH  %) температуры воздуха (t  єC)

Конструкция измерительного зонда с датчиками предусматривает возможность измерения  температуры внутри черного шара (сферы), для расчета тепловой нагрузки среды – ТНС - индекса.

    Область применения: санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Прибор  зарегистрирован  в  Государственном  реестре  средств  измерений  под  номером

№ 000-09 и допущен к применению в РФ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения освещенности, лк………………………………………..………10…..200 000

Диапазон измерения яркости, кд/мІ ………………………………………….………..10…..200 000

Диапазон измерения относительной влажности, % ……………..………….………………10….98

Диапазон измерения температуры, єC ………………………………………..……………….0….50

Время  непрерывной работы, не менее, ч ……………………………………….…………………..8

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

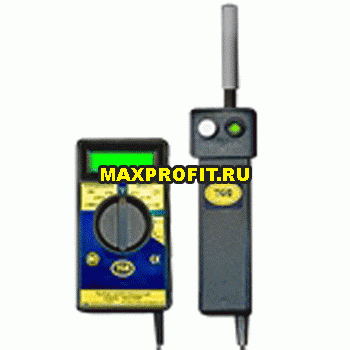

Прибор выполнен в виде двух функциональных блоков:

    блока обработки сигналов измерительной головки с зондом, соединенных между собой кабелем связи

    На лицевой стороне корпуса прибора расположены ЖК – индикатор и переключатель каналов измерений На обратной стороне корпуса – крышка батарейного отсека На верхней торцевой  крышке корпуса измерительной головки установлен зонд с датчиками относительной влажности и температуры воздуха

    Принцип работы прибора заключается в преобразовании датчиками световых и климатических параметров микроклимата в электрические сигналы с обработкой и цифровой индикацией полученных числовых значений на дисплее прибора Для определения желаемого параметра  пометить прибор в зону измерения и считать  измеренной значение Переключение каналов измерений производится поворотом переключателя


ПОДГОТОВКА К РАБОТЕ


Изучить руководство по эксплуатации прибора Эксплуатация прибора допускается в следующих условиях:
    Температура окружающего воздуха, єC ……………………………….…………..20+5 Относительная влажность, при температуре 25 єC, не более, %................................98 Атмосферное давление, кПа……………………………………………………..80…110

ПОРЯДОК РАБОТЫ


    Для измерения освещенности поместить фотометрическую головку с зондом прибора в плоскости измеряемого объекта На окно фотоприемника не должна падать тень от оператора и посторонних предметов При измерении яркости экранов мониторов ПК расположить фотометрическую головку с зондом прибора параллельно плоскости экрана на расстоянии 1 – 4 мм. Входные окна фотоприемников обращены по направлению к плоскости экрана, при этом диаметр измеряемой площадки не превышает  7 – 9 мм Появление на ЖКИ символа «I» информирует о превышении значения выбранного диапазона и о необходимости перехода на последующие пределы измерений При измерении яркости более 2000 кд/мІ и освещенности более 2000 лк переведите переключатель в положение «х10» При измерении яркости более 20000 кд/мІ и освещенности более 20000 лк переведите переключатель в положение  «х100» Для измерения климатических параметров снимите с зонда защитный колпачок и поместите прибор в зону измерений. Считайте с дисплея измеренное значение По окончании измерений выключите прибор и наденьте защитный колпачок

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ


    Запрещается разбирать зонд Не допускается попадание влаги в измерительную полость зонда Оберегать входные окна фотоприемников от ударов и загрязнения Один раз в год проводить поверку прибора
