Технологическая карта №3
по прокладке проводов и кабелей в защитных трубах
-2015-ТК-3
Морской торговый порт Усть-Луга. Комплекс наливных грузов.
электроснабжение источника бесперебойного питания | 0316-0487-49-ЭС |
электроснабжение системы электрообогрева технологического трубопровода | 0316-0487-66-ЭС |
электроснабжение постов временных потребителей | 0316-0487-63.2-ЭС |
электроснабжение блок-модулей | 0316-0487-63.1-ЭС |
2015 г.
Оглавление
1. Общие требования 3
2. Порядок производства работ 3
3. Потребность в машинах и механизмах, технологической оснастке и материалах 5
4. Состав бригады по профессиям 5
5. Решения по охране труда, промышленной и пожарной безопасности 5
5.1 Охрана труда 5
5.2 Промышленная безопасность. 7
5.3. Организация работы по обеспечению пожарной безопасности 7
6. Схемы производства работ 8
Лист изучения 9
1. Общие требования
1.1. Рабочим проектом предусмотрена прокладка проводов и кабелей в защитных
трубах на территории строительной площадки и их дальнейшая засыпка, разравнивание и
уплотнении грунта.
1.2. При производстве работ необходимо соблюдать требования
- СНиП 12-03-01 «Безопасность труда в строительстве". Часть I. «Общие требования»;
- СНиП 12-04-02 «Безопасность труда в строительстве». Часть II. «Строительное производство»;
- СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;
2. Порядок производства работ
2.1.1 Работы выполняются в следующей технологической последовательности:
приёмка трассы трубных проводок по акту;
работы по прокладке защитных трубных проводок; работы по прокладке кабелей; оформление акта монтажных работ;
оформление акта скрытых работ (в случае необходимости)
При приемке трубных проводок под монтаж обращается особое внимание на:
наличие подъездных путей к месту выгрузки барабанов с кабелем и других средств механизации;
возможность подключения тяговой лебедки (в случае необходимости); наличие выровненных и утрамбованных, при необходимости, площадок для разгрузки и установки кабельных барабанов;
соответствие принимаемой трассы трубных проводок проекту. Учитывая небольшую протяженность трассы работы по прокладке кабелей в защитных трубах производят вручную.
Согласно проектной документации для прокладки кабелей в земляных траншеях применяются стальные водогазопроводные трубы 0 25, 40, 80, 100 мм.
Форма защитных трубных проводок должна быть максимально приближена к прямой линии. При изгибании труб применять нормализованные углы поворота 90°, 1200 и 135 0 и радиусы изгиба 400, 800 и 1000 мм. Радиус изгиба 400 мм следует применять для труб, используемых в качестве вертикальных выходов.
После изгибания труб под заданный угол, контроль соответствия осуществляется транспортиром.
Заготовку защитных труб рекомендуется проводить заранее на монтажно-заготовительном участке. Окончательную сборку необходимо производить непосредственно на строительной площадке. Для нарезания резьбы и райберовки водогазопроводных труб применяют специальные приспособления. Гибку труб осуществляют на ручных гибочных прессах на месте производства работ. Соединение отрезков труб осуществляют непосредственно на месте укладки в траншеи с помощью разъемных соединений, состоящих из муфт с накатной резьбой. Резьбовые соединения уплотняют льняной пряжей, пропитанной суриком или белилами, тертыми на олифе. Транспортировка барабанов и бухт кабеля на объект осуществляется автомобильным транспортом. Разгрузка барабанов производится автокраном. Допускается разгрузка вручную при условии, если площадка для выгрузки имеет один уровень с платформой транспортного средства. Допускается скатывать барабан с кабелем по наклонным помостам, с уклоном 30°. Погрузка и выгрузка барабанов по наклонным лагам со страховочным канатом допускается при массе барабана с кабелем менее 1 т.При перевозке кабеля на барабанах они должны быть расчалены и иметь прокладки, препятствующие перемещению их по кузову. При переносе кабеля вручную нагрузка на каждого рабочего не должна превышать 35 кг. Следует обращать серьезное внимание на состояние спецодежды при выполнении погрузочно-разгрузочных работ.
2.1.4 К такелажным работам допускаются рабочие, прошедшие соответствующее
обучение и имеющие право на проведение данных видов работ.
Кабели должны быть подвергнуты входному контролю в объеме технологической карты на проведение операций входного контроля. Барабаны с кабелем должны быть приняты от поставщика. Приёмка производится путём внешнего осмотра целостности обшивки и внешних витков. При необходимости проверяется сопротивление изоляции, которое должно быть не менее 0,5 MOM.
Барабаны с кабелем должны храниться на площадках с твердым основанием или на специальных подкладках. Запрещается хранение барабанов с кабелем на боку (плашмя). Концы кабелей должны быть герметически заделаны. Герметизация кабеля с пластмассовой или резиновой изоляцией может быть выполнена путем намотки на концы кабелей липкой поливинилхлоридной ленты или заделки их резиновыми или пластмассовыми колпачками. Концы кабелей должны быть закреплены на барабане.
2.1.5 Кабели протягивают только в полностью смонтированные трубопроводы.
Открытые концы проложенных и закрепленных (согласно требованиям рабочего проекта)
защитных труб до протяжки в них кабелей, проводов закрывают деревянными или
пластмассовыми заглушками, чтобы в трубы не попала грязь. Чтобы не повредить
изоляции проводов, кабелей при протягивании в защитные трубы, в концы труб
предварительно вставляют пластмассовые втулки.
Перед затягиванием кабелей, проводов защитный трубопровод очищают внутри и снаружи и продувают сжатым воздухом, а затем вдувают в него тальк.
Затягивание кабелей в смонтированный трубопровод - одна из самых трудоемких операций при монтаже.
Раскатка кабеля производится с помощью кабельных домкратов. Учитывая небольшую протяженность кабельной трассы, раскатка кабеля выполняется вручную.
Во время прокладки в защитные трубопроводы затягивают стальную проволоку 0 1-2 мм или стальной трос таким образом, чтобы его концы выступали из концов трубопровода. На одном из выступающих концов делают петлю, к которой привязывают подготовленные для протяжки провода, кабели, собранные в жгут. Конец жгута из проводов или кабелей привязывают к проволоке или канату (тросу).Если проводов в жгуте немного, его протягивают вручную, а если много - ручной лебедкой.
Для облегчения затяжки проводов в защитных трубах могут быть использованы специальные захваты.
Провода, кабели, проложенные в защитных трубах, которые расположены вертикально или под углом 45° к горизонтальной плоскости, при длине вертикального участка более 20 м закрепляют зажимами или другими устройствами.
Во избежание попадания влаги внутрь трубопровода провода, кабели затягивают в сухую погоду.
Произвести маркировку проводов, кабелей. Загерметизировать концы кабеля. Произвести уплотнение защитных труб.Трасса кабельной линии в защитных трубах должна быть нанесена на плане строительства с привязкой координат к существующим постоянным строениям.
В случае прокладки кабелей в трубах по трассе, отличающейся от проектной должна быть составлена исполнительная схема трассы, прилагаемая в составе исполнительной документации.
3. Потребность в машинах и механизмах, технологической оснастке и материалах
Наименование | Тип | Ед. измерения | Коли чество | Примечание |
Домкраты кабельные безосевые | ДКБ-10 | Пара | 1 | |
Ножницы секторные | НС-2 | Шт. | 1 | |
Набор электромонтажника | НЭ | Комплект | 1 | |
Набор трубных ключей | Комплект | 1 | ||
Рулетка металлическая, D=30m | Шт. | 1 | ||
Лом, длина 1,5 м | Шт. | |||
Лом гвоздодёр | Шт. | 1 | ||
Кувалда | К-10 | Шт | 1 | |
Мегомметр (класс точности 15%) | Мегаомметр тип М4122А | Шт. | 1 | |
Рукавицы | Пара | 15 | ||
Транспортир | ТГ-Б | шт. | 1 |
5. Решения по охране труда, промышленной и пожарной безопасности
5.1 Охрана труда
При прокатке барабана его вращают по направлению стрелки, нанесённой краской на щеке барабана. Ручная прокатки барабана допускается при исправной обшивке на ровной поверхности на расстояние не более 100 м. Работы по прокладке кабелей необходимо выполнять в рукавицах, касках, спецодежде, спецобуви.Значение сигналов, подаваемых в процессе работы, должны быть разъяснено всем лицам, связанных с работой.
Команду на начало раскатки кабеля может подавать только бригадир.
5.1.3. Площадки для погрузочных и разгрузочных работ должны быть спланированы и
иметь уклон не более 5 градусов.
5.1.4. Строповка грузов должна производиться инвентарным стропом или
специальными грузозахватными приспособлениями.
Запрещается подтаскивание (волочение) грузов подъёмными механизмами путём косого натяжения канатов.
Запрещается перекатывать барабан вручную при незакреплённых концах кабеля и выступающих гвоздях.
Строповку груза и подвешивание его на крюк грузозахватывающего механизма должен выполнять такелажник - стропальщик или электромонтажник, обученный и имеющий удостоверение установленного образца.
При ручной прокладке кабеля норма переноски тяжестей на одного рабочего не должна превышать 35 кг. Барабаны с кабелем при их раскатке должны быть прочно установлена на раскаточных домкратах.При раскатке барабанов с кабелем с помощью раскаточных приспособлений на трассе раскатки должны выставляться лица, наблюдающие за правильностью раскатки.
При обнаружении спадания части витков кабеля с барабана раскатка его должна быть прекращена.
Во время раскатки кабеля запрещается поправлять на барабане витки кабеля на ходу. При раскатке кабеля с барабана последние 5-6 витков должны раскручиваться вручную.
Обрезать кабель следует только с помощью соответствующего инструмента (ножницы секторные, ножовки). Обрубать провода и тросы зубилом запрещается. При обрезке кабелей проводов и канатов их концы необходимо обмотать проволокой.
Разматывать кабель с барабана разрешается при наличии тормозящего приспособления.
5.1.7. Кабель, пустые барабаны, механизмы, приспособления и инструменты
располагать непосредственно у бровки траншеи ЗАПРЕЩАЕТСЯ.
5.1.8. Требования безопасности в аварийных ситуациях
5.1.8.1. В случае возникновения аварийных ситуаций необходимо:
а) прекратить все работы.
б) в) персоналу уйти из опасной зоны;
г) доложить о случившимся руководителю работ и диспетчеру;
д) в случае возникновения пожара дополнительно сообщить в пожарную охрану и
приступить к тушению огня имеющимися подручными средствами, если это не
представляет угрозы для жизни.
5.1.9. Требования безопасности по окончании работы.
Очистить инструмент и убрать в отведенное для хранения место. Очистить и привести в порядок оборудование, используемое при работе. Привести в порядок рабочее место.Проверить герметичность упаковки материалов. Убрать все материалы с места работы в отдельное место в надлежащем порядке. Привести в порядок средства индивидуальной защиты - респиратор и спецодежду.
5.1.9.6 Тщательно вымыть лицо и руки или принять душ.
5.1.9.7 Проверить место работ на отсутствие возможных очагов пожара и сдать его
руководителю.
5.1.9.8 Собрать все непригодные для дальнейшего использования материалы и
оборудование, после чего выбросить их в специально отведенном месте.
5.2 Промышленная безопасность.
Для обеспечения безопасности производства СМР, весь персонал, связанный со строительством, должен пройти вводный инструктаж, инструктаж в области промышленной безопасности и выполнять требования нормативной документации го безопасности труда, охраны труда и пожарной безопасности. Командированный персонал, работники подрядчика при производстве работ всегда должны иметь при себе квалификационные удостоверения, удостоверения об аттестации по промышленной безопасности.5.2.3 При возникновении аварийной ситуации необходимо:
остановить работы; сообщить оператору о возникновении аварийной ситуации; оказать первую помощь пострадавшим; оградить место аварии и выставить охранные посты; приступить к ликвидации аварии собственными силами до прибытия аварийной группы в соответствии с планом ликвидации аварий.5.3. Организация работы по обеспечению пожарной безопасности
5.3.1. Каждый работник организации обязан:
1. Пройти противопожарные инструктажи (вводный, целевой с записью в «Журнал
противопожарных инструктажей»).
Пройти обучение и сдать зачет по пожарно-техническому минимуму, знать и выполнять инструкции по пожарной безопасности на рабочем месте.
Пользоваться только исправными инструментами, приборами, оборудованием, соблюдать инструкции и указания руководителей, лиц ответственных за пожарную безопасность при проведении работ. Производить своевременную уборку рабочих мест от горючих материалов и отключить электроприемники по окончании работ.4. Уметь применять имеющиеся средства пожаротушения.
5. При обнаружении пожара принять меры к спасению и эвакуации людей,
немедленно сообщить об этом в территориальные органы пожарной охраны по тел. 01
начальнику смены или другому должностному лицу и при отсутствии угрозы жизни
приступить к тушению пожара с применением первичных средств пожаротушения
(огнетушители, кошма, шанцевый инструмент и т. д.)
6. Сообщить лицу, ответственному за пожарную безопасность соответствующего
объекта (цеха) и начальнику объектовой пожарной охраны о всех замечаниях на участке своей работы или на других местах предприятия нарушениях мер пожарной безопасности, а также о неисправности или об использовании не по назначению пожарного оборудования или пожарной связи.
5.3.2. На месте проведения работ иметь аптечку с медикаментами и перевязочными
материалами.
5.3.3. Запрещается размещать какие-либо открытые или закрытые источники огня.
Курение, а также пронос курительных и зажигательных принадлежностей на территорию объекта категорически запрещен. Курение допускается за территорией строительной площадки в специально отведенном и оборудованном месте за пределами охранной зоны.5.3.6. Территория и место работы должны постоянно содержаться в чистоте и
систематически очищаться от мусора, тары и других горючих материалов.
5.3.7. Горючие отходы следует собирать на специально выделенных площадках в
контейнеры и ящики, и регулярно вывозить для утилизации, в места согласованные с
эксплуатирующей организацией и службой пожарной безопасности.
6. Схемы производства работ

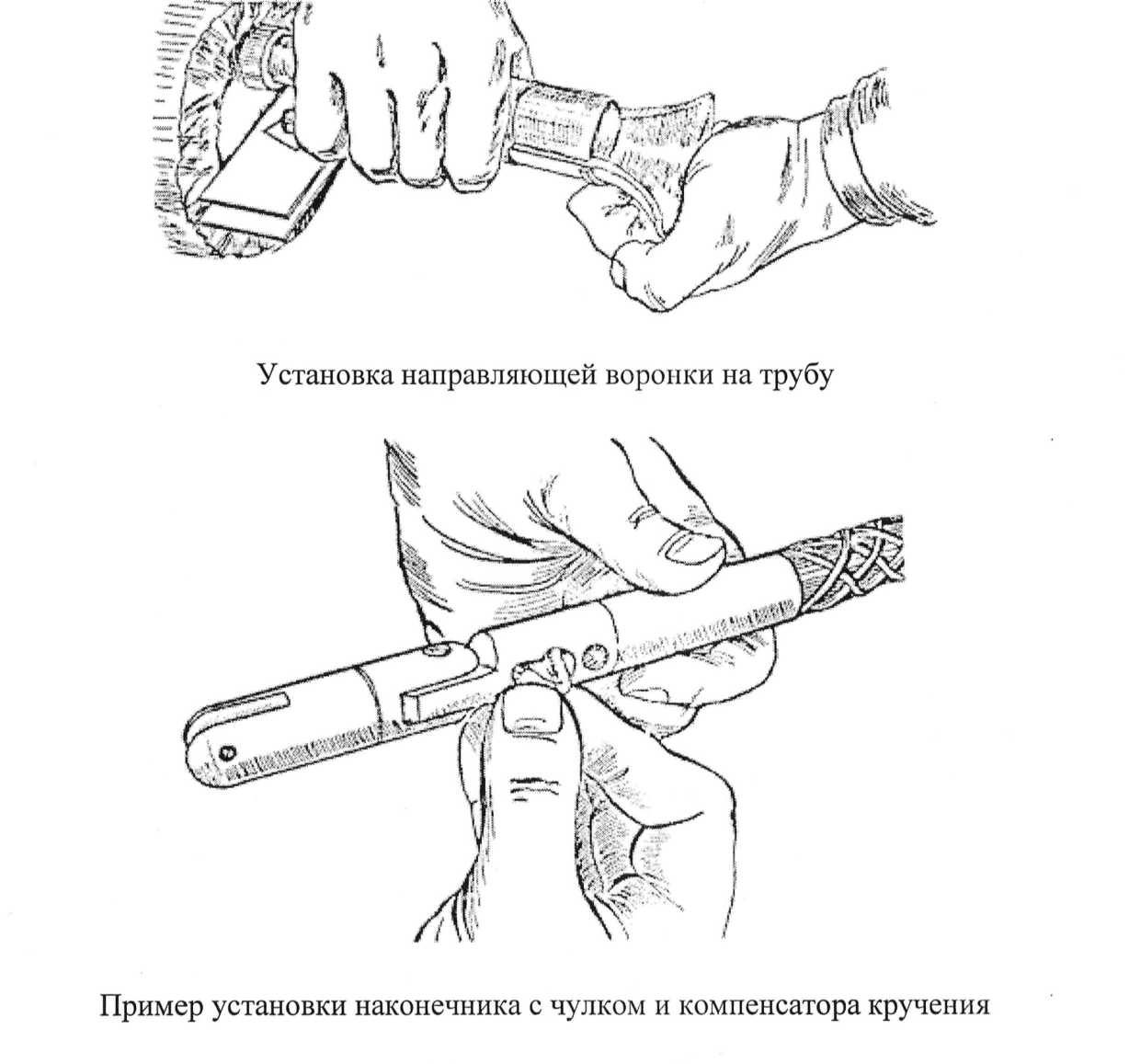

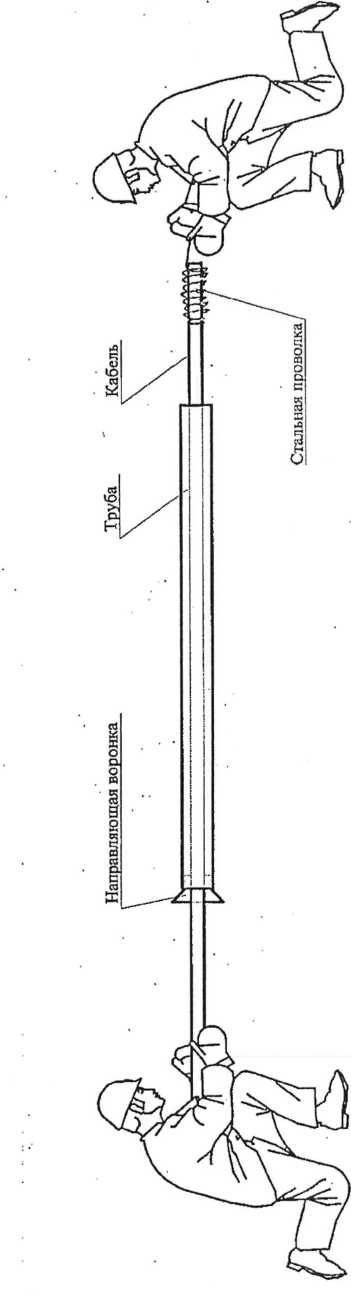

Прокладка проводов и кабелей в защитных трубах
