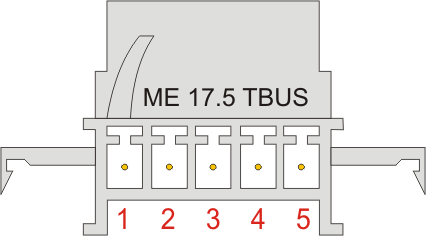

Внешний вид и назначение контактов ответной части к разъему Х5:



Номер контакта

Обозначение

Назначение

1

D+

Линия Data+ интерфейса RS485

2

D-

Линия Data - интерфейса RS485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания


Схемы подключения датчиков

  двухпроводная  трехпроводная



АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф.319

(+38044) 496-29-60

(+38067) 442-33-89

*****@***

www. akon.

Skype: wadbus

Технический паспорт

WAD-AIK-BUS-37X

ТУ У 33.2-33056998-001:2009

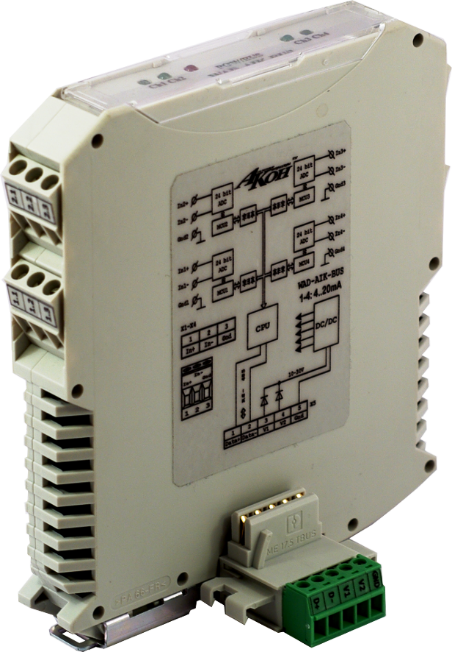

Четырехканальный модуль аналогового ввода

Поканальная гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2017

1.  Основные технические характеристики.

Модуль WAD-AIK-BUS-37X ТУ У 33.2-33056998-001:2009 предназначен для преобразования сигналов температуры с термометров сопротивления Pt100 в цифровой код и передачи обработанного значения в головной вычислитель по линиям интерфейса RS-485.

Количество входных каналов – 4.

Схема подключения входа – двух - либо трехпроводная (рекомендуется).

Входное сопротивление не менее 1 МОм

Ток питания датчика – 1.0±0.03 мА

Диапазон изменения сопротивления датчика (Pt100, -200…+800 °C) – 18.52…375,7 Ом

Основная приведенная к диапазону преобразования погрешность - (0,07U/Uo+/-0,02)%,

Погрешность нелинейности не более +/-0,03%.

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 130 дБ.

Подавление изменения напряжения питания не менее 150дБ

Уровень взвешенных шумов и помех  измерительных каналов не более -80дБ

Дополнительная погрешность в рабочем диапазоне температур ±0.01%*0С.

Защита входов от перенапряжения – долговременная, до +/-60В.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы между собой,

питанием модуля и интерфейсом.

Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.

Потребляемая мощность - не более 1.6 Вт.

Габариты модуля - 105х114х17,5 мм.

Вес - 110 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации.

Рабочая температура окружающего воздуха  для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-AIK-BUS-37X                        2 шт.        № 000..229331017

Комплект разъемов:        MEP 17.5 BUS        2 шт.

IMC 1.5/5                2 шт.

Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 1

Скорость обмена - 9600 бод

Протокол – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке.

Модуль преобразователя WAD-AIK-BUS-37X соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        21.10.2017 г.

Подпись лица ответственного за приёмку        __________________________


Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89

*****@***, www. akon.

Нормативная база:

Модули WAD-AIK-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426437.001 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

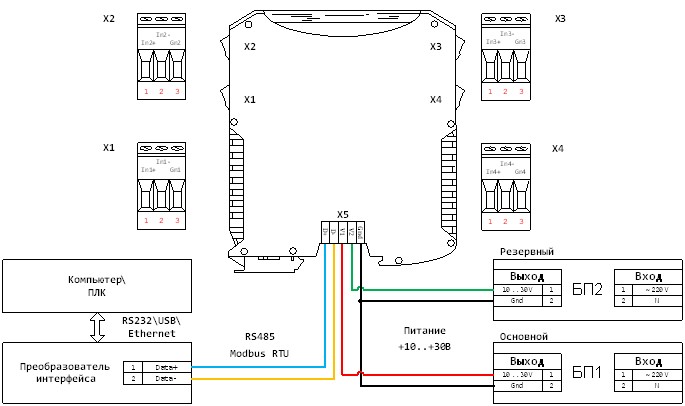

Схема подключения питания и RS485

Назначение контактов разъемов X1-X4


Разъём Х2:

2.1

2.2

2.3

In2+

Инвертирующий вход 2

In2−

Неинвертирующий вход 2

Gnd2

Общий входа 2

Разъём Х1:

1.1

1.2

1.3

In1+

Инвертирующий вход 1

In1−

Неинвертирующий вход 1

Gnd1

Общий входа 1

Разъём Х3:

3.1

3.2

3.3

In3+

Инвертирующий вход 3

In3−

Неинвертирующий вход 3

Gnd3

Общий входа 3

Разъём Х4:

4.1

4.2

4.3

In4+

Инвертирующий вход 4

In4−

Неинвертирующий вход 4

Gnd4

Общий входа 4
