Проектная работа на тему: «Мнимый рентгеновский аппарат» | |
Направление научно - технологическое | |
Автор: Ученица 9 «з» класса ГБОУ Школы № 000 Шмырина Лилия Руководитель проекта учитель физики | |
Проектный продукт: демонстрационный прибор по оптике «Мнимый рентгеновский аппарат» | |
Москва, 2018 год |
Оглавление
Введение 2
Основная часть. 3
Заключение. 8
Список литературы 9
Приложения. 10
Введение
Тема работы: «Создание демонстрационного прибора по оптике «Мнимый рентгеновский аппарат»».
Автор: ученица 9 «з» класса ГБОУ Школы № 000 Шмырина Лилия
Руководитель проекта учитель физики .
Проблема: для лучшего усвоения программы по естественным наукам и, в том числе, по физике, необходима практическая работа с приборами. Поэтому я решила создать прибор, который, как и другие подобные, поможет при изучении оптики.
Цель работы: Создание прибора, демонстрирующего применение законов отражения света «Мнимый рентгеновский аппарат».
Задачи, реализуемые в ходе выполнения проекта и достижения его цели:
- Изучение физических основ устройства перископа. Прототипирование (эскизы и чертежи устройства) Планирование действий по осуществлению проекта, ресурсов, сроков. Освоение технологий (способы резки, склейки нужных материалов) Создание прибора Демонстрация устройства на уроке по теме «Применение законов геометрической оптики»
Методы и приемы, которые будут использованы в работе:
- изучение учебной и научной литературы, создание эскизов, чертежей, геометрические расчеты, работа с помощью различных инструментов (лобзик, стеклорез, нож с выдвижным лезвием, клей, клейкая лента и т. д.)
Ресурсы
Nп/п | Материалы | Количество, шт. | Цена, р | Стоимость, р |
Сантехническая канализационная труба диаметром 50 мм «Треугольник» | 2 | 200 | 400 | |
Сантехническая канализационная труба «Прямая», 50 см | 4 | 150 | 600 | |
Клей универсальный «Момент монтаж суперсильный» прозрачный, 185 г | 1 | 270 | 270 | |
Скотч армированный 40 м | 1 | 300 | 300 | |
Стеклорез с деревянной ручкой, 6 роликов | 1 | 150 | 150 | |
Услуги резчика | 1500 | |||
Коробка картонная | 1 | 35 | 35 | |
Скатерть из нетканого материала | 1 | 40 | 40 | |
ИТОГО: | 2895 |
Проект можно будет считать результативным, если по итогам урока проводивший урок учитель даст положительный отзыв.
Основная часть.
Перископ – оптический прибор для наблюдения из укрытия. Простейшая форма перископа – труба, на обоих концах которой закреплены зеркала, наклоненные относительно оси трубы на 45° для изменения хода световых лучей. В более сложных вариантах для отклонения лучей вместо зеркал используют призмы, а получаемое наблюдателем изображение увеличивается с помощью системы линз.
Наиболее известные виды перископа – такие, как перископы на подводных лодках, танках, ручные перископы и стереотрубы (их также можно использовать как перископ), - широко применяются в военном деле.
Командир подводной лодки К-3 капитан-лейтенант у перископа (фотография с сайта «Военный альбом» http://waralbum. ru/14914/)
Изобретение перископа – пример использование человеком знания законов природы, в данном случае – закона отражения света, одного из законов геометрической оптики. Увидеть перископ можно в музее «Подводная лодка» в парке Северное Тушино.
Меня заинтересовала геометрическая оптика, и я прочла статьи о ней в книге Якова Перельмана «Занимательная физика». В статье «мнимый рентгеновский аппарат» описано устройство, основанное на том же принципе, что и перископ, и у меня появилось желание создать такой же аппарат своими руками, ведь это устройство проще, чем огромный, снабженный различными приспособлениями для выдвижения и поворота, а также сложной и качественной оптической системой лодочный перископ.

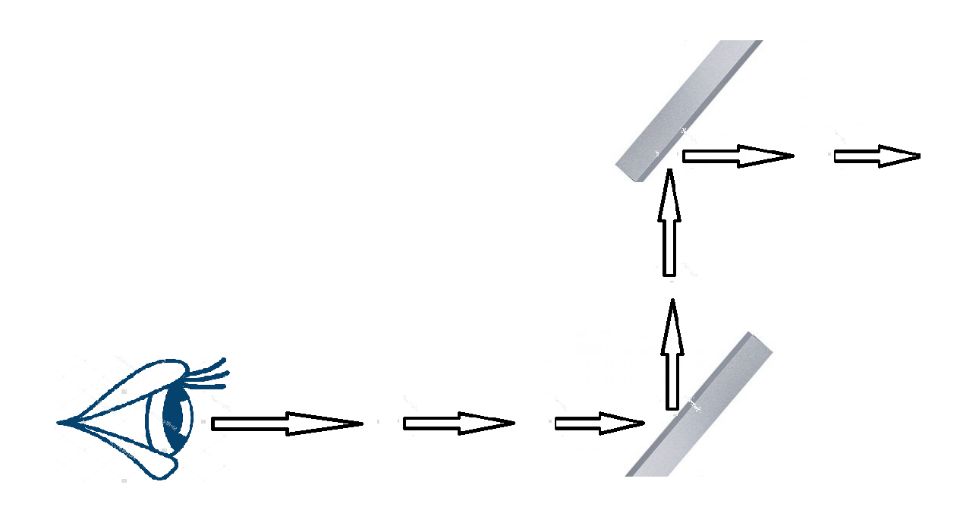

В аппарате, предложенном в книге, четыре зеркальца, наклоненных под углом в 45°, отражают лучи несколько раз, ведя их, так сказать, в обход непрозрачного предмета. Самый настоящий перископ! Взглянув на схему, можно сразу догадаться, в чем секрет, но если аппарат выставить в том виде, в каком он выполнен, думаю, те, кто еще не изучал оптику, не сразу догадаются, в чем подвох. Труба дает возможность различить предметы не только через альбомный лист, но и через руку, книгу. Мне стало интересно, догадаются ли одноклассники об устройстве этой игрушки. Как раз в школе мы начали изучать оптику, и я
решила, что такой прибор оказался бы кстати.
Рисунок из книги «Занимательная физика»

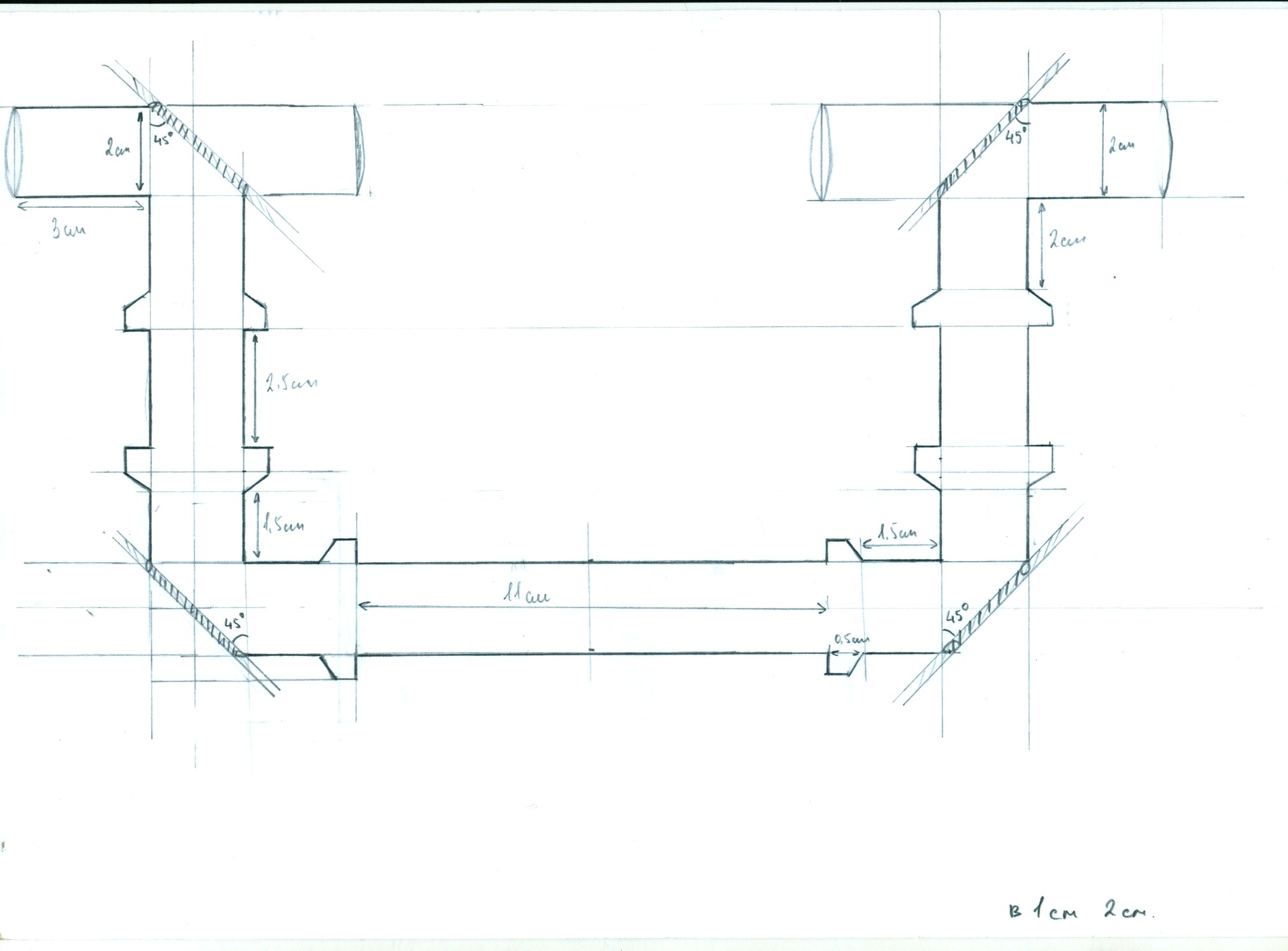

Первым делом я сделала чертеж, основываясь на рисунках из книги и чертежах перископа, которые нашла в интернете (сайт «Оптические приборы»).
Сходила в технический магазин и купила необходимые материалы.
Дальше следовала сборка прибора, но появились проблемы. Во – первых, трубы, купленные в магазине, необходимо было разрезать для того,
чтобы вставить зеркала. Во-вторых, сами стекла прямоугольной формы, что не подходило к трубам. В-третьих, требовалось решить, как крепить детали: примотать скотчем или залить края клеем. Нужно замаскировать все детали аппарата, выдающие в нем перископ. С трубой помог папа, резкой занимался он. Зеркала отдали мастеру, который придал им овальную форму и присоединил к трубам селиконом. Казалось на этом работа завершена. Но, когда окончательно собрали аппарат, он оказался нерабочим, отражения не было видно. Оказывается, требуется точная корректировка всех углов, чтобы луч, отражаясь, переходил из одной части трубы в другую, корректировать углы пришлось при помощи скотча самостоятельно.
Заключение.

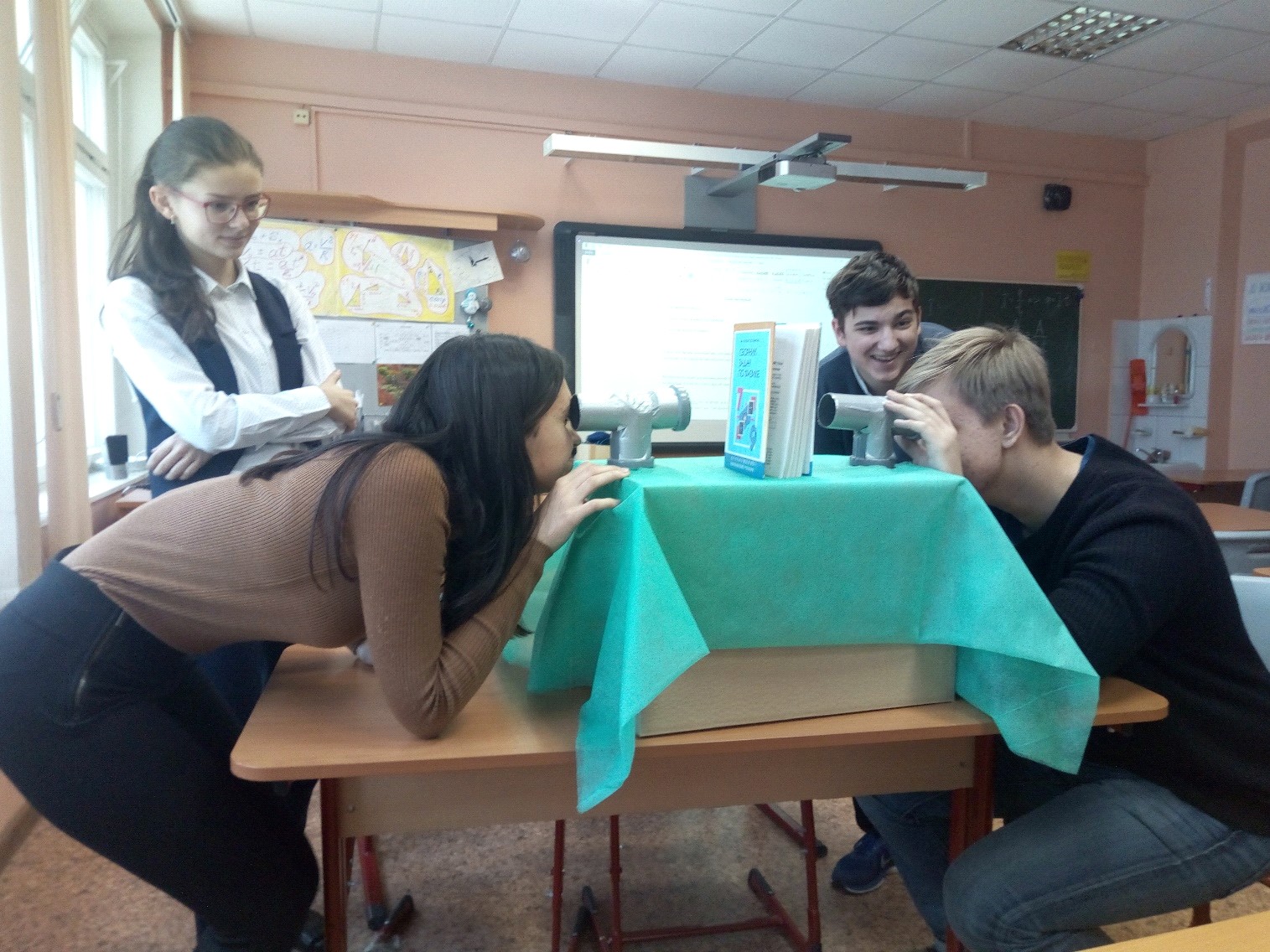

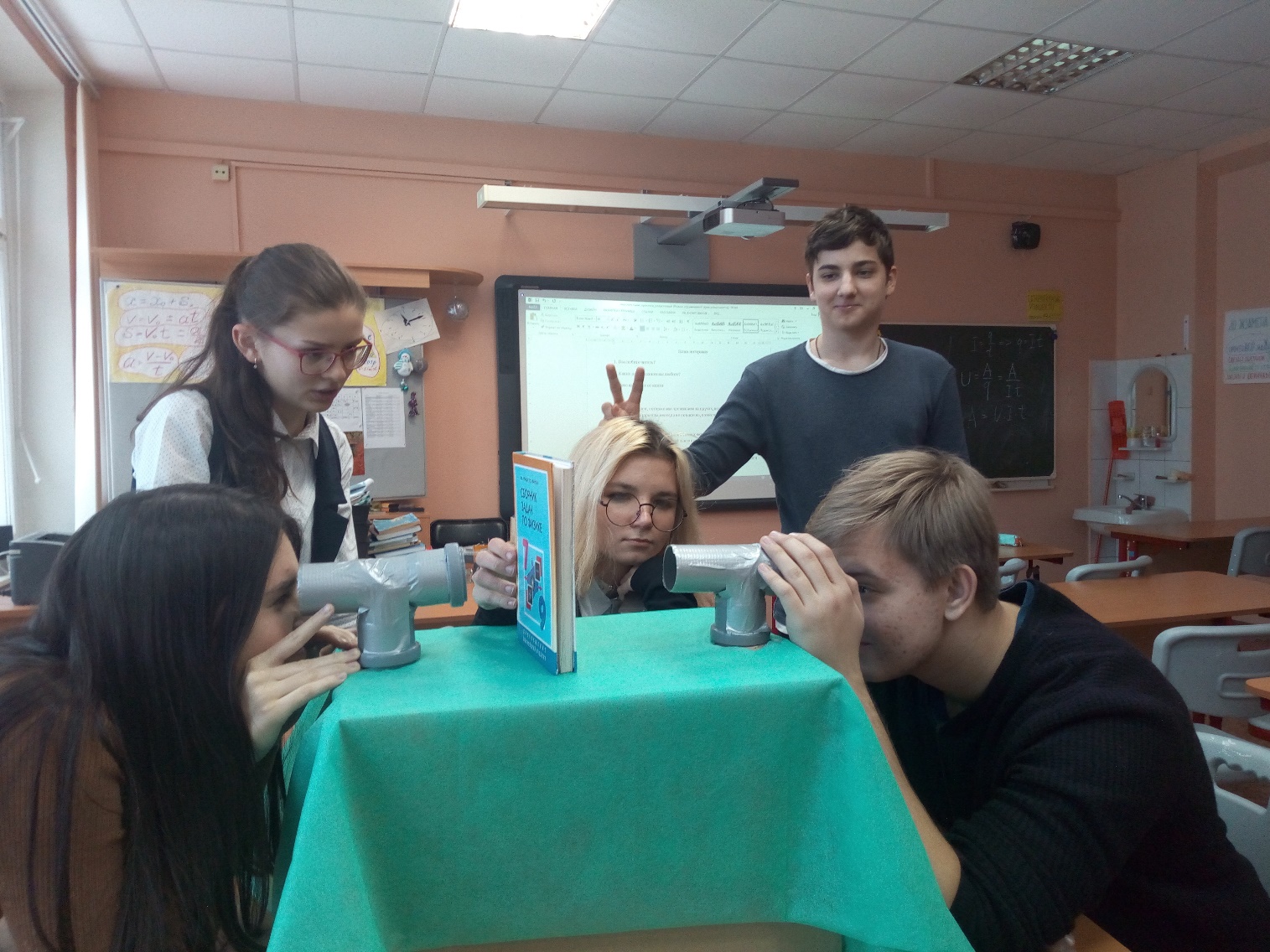

Мнимый рентгеновский аппарат сделан и демонстрируется на уроках в 6 классах (предмет естествознание), в 8 классах, в 11 классах при изучении геометрической оптики. В 6 и 8 классах учителя демонстрируют прибор обычно перед тем, как объяснять закон отражения света и предлагают догадаться, как он устроен, после такого начала урока, по словам учителей (, ), ученики внимательнее и с интересом относятся к объяснению закона. На фотографии – участники факультатива «испытывают» прибор и изучают его устройство.
