Задача № 1.

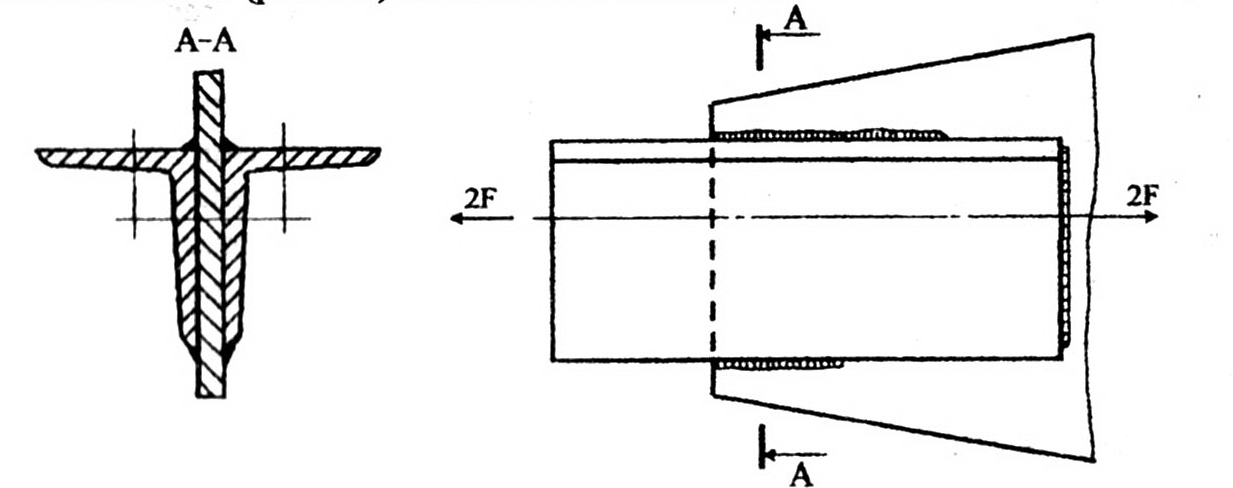

Рассчитать сварное соединение, состоящее из двух неравнобоких уголков и косынки при следующих данных: 2F=130 кН; электроды типа Э34; сварка ручная, характер нагрузки – статическая.
Задача № 2.

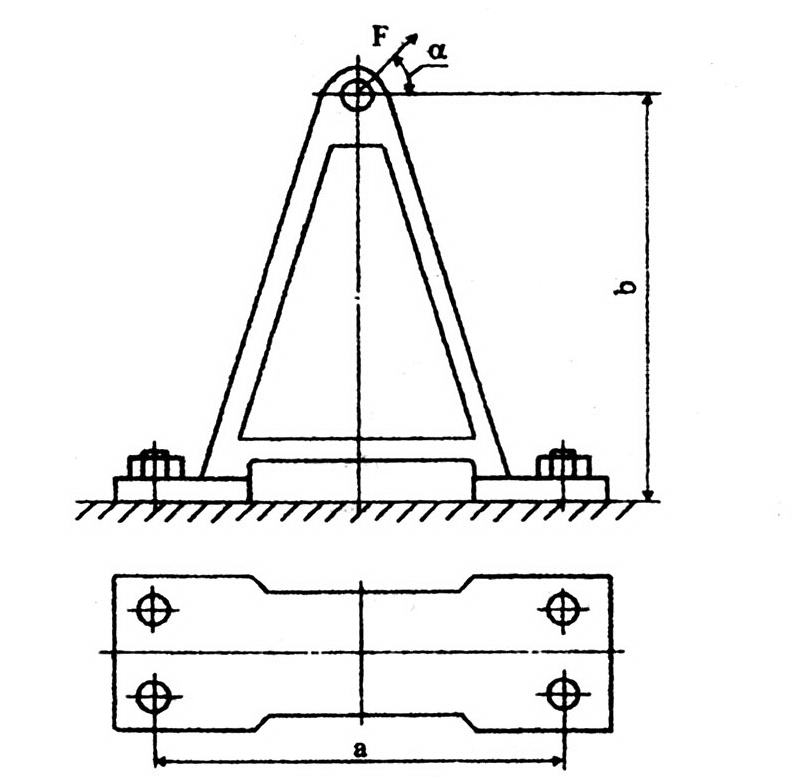

Определить диаметр фундаментных болтов, крепящих стойку к бетонному основанию. Коэффициент трения основания стойки о бетон f=0,4. Болты принять с метрической резьбой по ГОСТу.
Дано:
F34 кН;
=р/4;
а=750 мм;
b=750 мм.
Задача № 3.

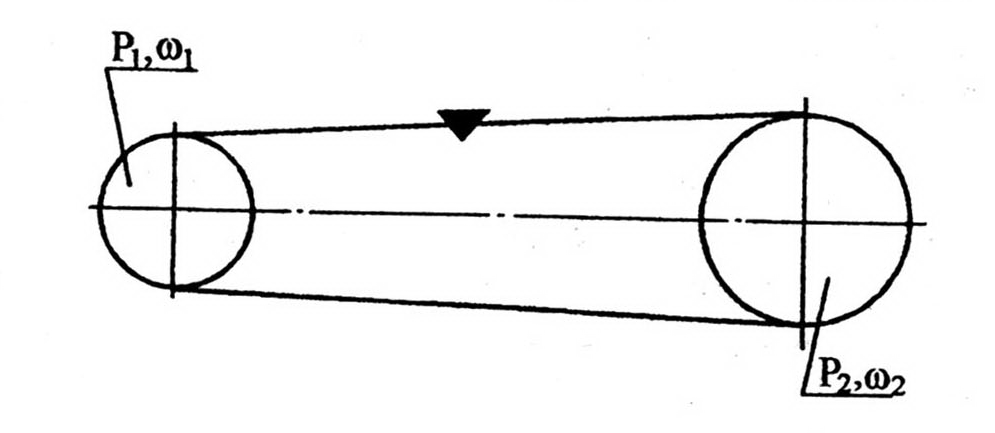

Рассчитать клиноременную передачу. Мощность на ведущем валу Р1, угловая скорость вращения ведущего шкива щ1 и угловая скорость вращения ведомого шкива щ2.
Дано:
Р1=8 кВт;
щ1=150 рад/с;
щ2=44 рад/с.
Задача № 4.

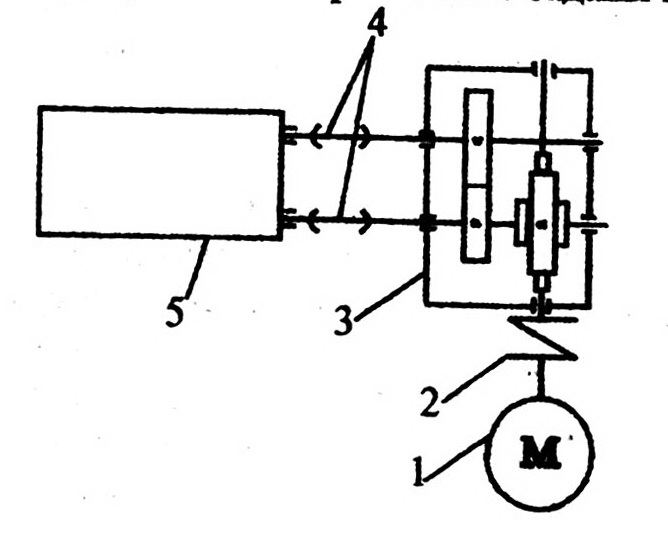

Привод к шнекам-смесителям подающим флюс при непрерывной сварке, состоит из электродвигателя 1, муфты 2, червячно-цилиндрического редуктора 3, уравнительных муфт 4 и шнек-смесителей 5.
Подобрать электродвигатель, определить общее передаточное число и рассчитать цилиндрическую зубчатую передачу при условии, что мощность на каждом валу шнека Р и угловая скорость их щ. Работа двухсменная с незначительными перерывами, пусковая нагрузка до 150 % от номинальной. Срок службы передачи 30 000 ч.
Дано:
Р=24 кВт;
w=5,8 рад/с.
Задача № 5.
По полученным данным задачи № 4 следует рассчитать ведущий вал червячной передачи и подобрать к нему подшипники качения и проверить их на динамическую грузоподъемность.
Литература
1. Детали машин, «Высшая школа», М., 1975.
2. , и др. Курсовое проектирование деталей машин, «Машиностроение», М., 1988.
3. Расчет деталей машин, «Техническая литература», Киев, 1961.
4. Детали машин, «Высшая школа», М., 1984.
5. и др. Сборник задач и примеров расчета по курсу деталей машин, «Высшая школа», М., 1984.
