Предназначен для выработки электрической и механической энергии.
Может использоваться в самых разнообразных сферах деятельности человека в городе, сельской местности там, где есть ветер
Карусельный ветродвигатель содержит вертикальный вал, опорную плиту, верхние и нижние горизонтальные поворотные лопасти. Опорная плита закреплена на вертикальном валу. Верхние горизонтальные поворотные лопасти и нижние горизонтальные поворотные лопасти установлены на горизонтальных поворотных валах верхних и нижних подпружиненных поворотных рамок со смещением относительно центральной оси лопасти. Верхние и нижние подпружиненные поворотные рамки установлены на кронштейнах, которые закреплены на опорной плите. На опорной плите установлен полый вал, на кронштейнах которого закреплены вертикальные поворотные валы, на которых установлены вертикальные поворотные лопасти со смещением относительно центральной оси лопасти. Вертикальный вал сочленен с электрогенератором через редуктор и зафиксирован подшипниками качения на неподвижном основании, служащем опорой ветродвигателя
Задачей, на решение которой направлено заявленное изобретение, является улучшение технико-экономических показателей карусельного ветродвигателя.
Технический результат:
1. Увеличение мощности ветродвигателя.
2. Уменьшение удельного веса на единицу мощности
3. Повышение надежности в работе.
4. Повышение КПД.
Указанный технический результат достигается тем, что карусельный ветродвигатель, содержащий вертикальный вал, опорную плиту, верхние и нижние горизонтальные поворотные лопасти, отличающийся тем, что опорная плита закреплена на вертикальном валу, при этом верхние горизонтальные поворотные лопасти и нижние горизонтальные поворотные лопасти установлены на горизонтальных поворотных валах верхних и нижних подпружиненных поворотных рамок со смещением относительно центральной оси лопасти, при этом верхние и нижние подпружиненные поворотные рамки установлены на кронштейнах, которые закреплены на опорной плите, при этом на опорной плите установлен полый вал, на кронштейнах которого закреплены вертикальные поворотные валы, на которых установлены вертикальные поворотные лопасти со смещением относительно центральной оси лопасти, а вертикальный вал сочленен с электрогенератором через редуктор и зафиксирован подшипниками качения на неподвижном основании, служащем опорой ветродвигателя.
Сущность изобретения поясняется чертежами.

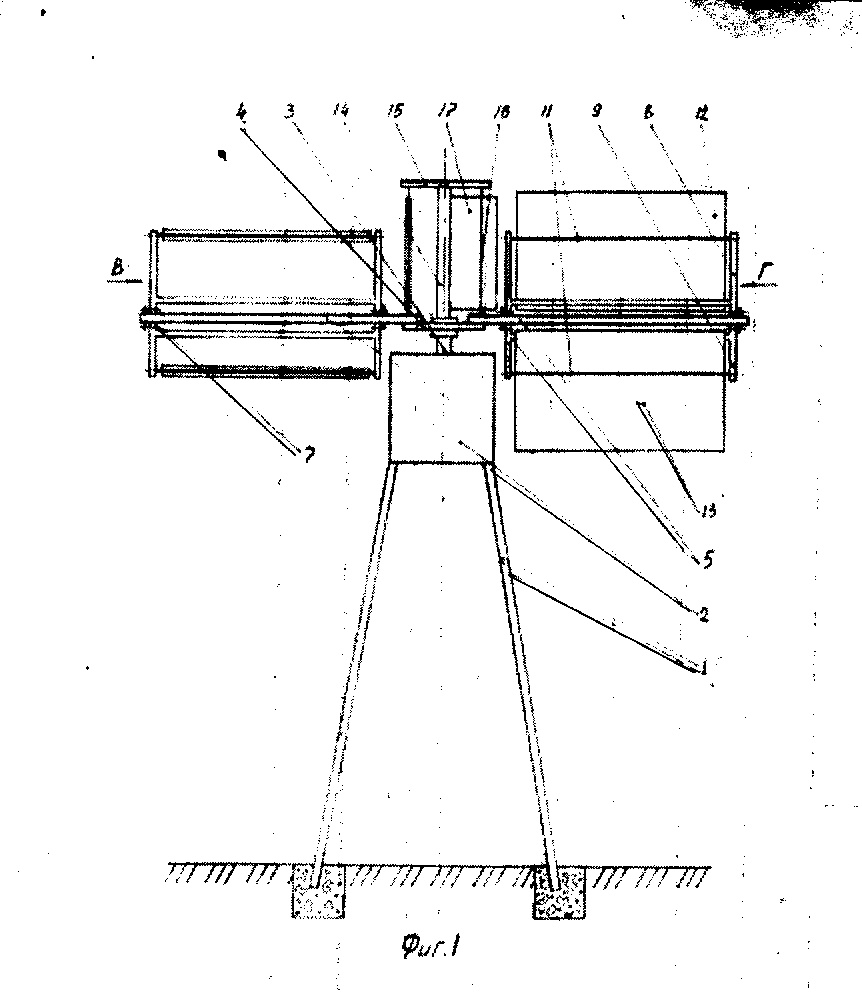

На фиг. показан карусельный ветродвигатель, вид сбоку.
Карусельный ветродвигатель состоит из неподвижного основания 1, в верхней части которого установлен электрогенератор 2 с вертикальным валом 3. На вертикальном валу 3 установлена опорная плита 4, на которой закреплены кронштейны 5, соединенные между собой ребрами жесткости 6. На кронштейнах 5 закреплены оси 7 поворотных верхних рамок 8 и нижних рамок 9. Рамки 8, 9 подпружинены пластинчатой пружиной 10. На верхних 8 и нижних 9 поворотных рамках установлены горизонтальные поворотные валы 11 горизонтальных верхних поворотных лопастей 12 и нижних поворотных лопастей 13, которые закреплены со смещением относительно центральной оси лопасти. На опорной плите 4 соосно с вертикальным валом 3 закреплен полый вал 14, на котором установлены кронштейны 15. Вертикальные поворотные валы 16 закреплены между кронштейнами 15 и ребрами жесткости 6. На поворотных валах 16 установлены вертикальные поворотные лопасти 17 со смещением относительно центральной оси лопасти.
Карусельный ветродвигатель работает следующим образом.
При воздействии воздушного потока на поворотные лопасти вертикальные 17, горизонтальные верхние 12 и нижние 13, рабочее колесо, установленное на вертикальном валу 3, начинает вращаться вокруг неподвижного основания 1. В одной половине рабочего колеса лопасти 12, 13, 17 находятся в рабочем положении и создают крутящий момент. Во второй половине эти лопасти автоматически разворачиваются при воздействии воздушного потока и движутся с минимальным сопротивлением. Тем самым создается разность давления относительно оси, и рабочее колесо вращается, передает крутящий момент на электрогенератор 2.
При резких порывах или усилении ветра до штормового, площадь ометаемой ветром поверхности рабочего колеса автоматически изменяется пропорционально силе воздействия ветра, за счет поворота рамок 8, 9 зафиксированных пластинчатой пружиной 10 с установленными на рамках 8, 9 поворотными лопастями 12, 13.
Оптимальный режим работы ветроколеса, в зависимости от среднегодовых скоростей ветра, можно изменять установкой пластинчатых пружин 10 разной жесткости и сменой поворотных лопастей 12, 13, разных по площади и прочности.
Предлагаемый карусельный ветродвигатель может использоваться в самых разнообразных сферах деятельности человека в городе, сельской местности там, где есть ветер, для выработки электрической и механической энергии.
Карусельный ветродвигатель, содержащий вертикальный вал, опорную плиту, верхние и нижние горизонтальные поворотные лопасти, отличающийся тем, что опорная плита закреплена на вертикальном валу, при этом верхние горизонтальные поворотные лопасти и нижние горизонтальные поворотные лопасти установлены на горизонтальных поворотных валах верхних и нижних подпружиненных поворотных рамок со смещением относительно центральной оси лопасти, при этом верхние и нижние подпружиненные поворотные рамки установлены на кронштейнах, которые закреплены на опорной плите, при этом на опорной плите установлен полый вал, на кронштейнах которого закреплены вертикальные поворотные валы, на которых установлены вертикальные поворотные лопасти со смещением относительно центральной оси лопасти, а вертикальный вал сочленен с электрогенератором через редуктор и зафиксирован подшипниками качения на неподвижном основании, служащем опорой ветродвигателя.
Позволяет производить строительство как небольших, так и крупных электростанций. Работает независимо от направления ветра.
Увеличение мощности ветродвигателя. Уменьшение удельного веса на единицу мощности. Повышение надежности в работе. Повышение КПД.
