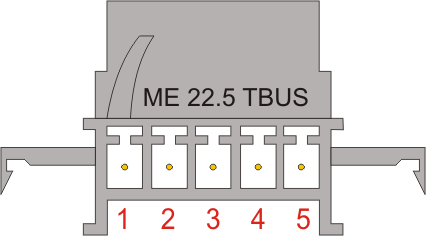

Внешний вид и назначение контактов ответной части к разъему Х5

Номер контакта	Обозначение	Назначение
1	NC	Не задействован
2	NC	Не задействован
3	Uпит.	Вход напряжения питания
4	Uпит. рез.	Вход резервного напряжения питания
5	Gnd	Общий провод для источников питания

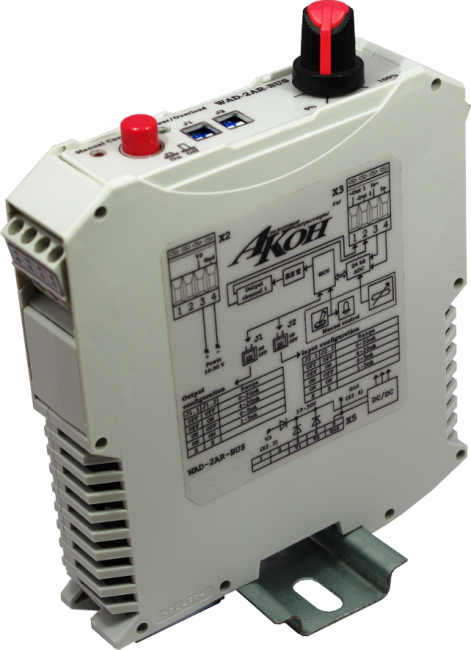

Расположение индикатора и органов управления (Вид модуля сверху)

Состояния индикатора включения
Медленное мигание (0.5Гц)	Уровень входного сигнала ниже номинального диапазона
Непрерывное свечение	Уровень входного сигнала в пределах номинального диапазона
Частое мигание (2‑3Гц)	Уровень входного сигнала превышает номинальный диапазон (перегрузка)

Выбор входного диапазона
J1.1	J1.2	J2.1	J2.2	Входной диапазон
X	OFF	OFF	OFF	+/-20мкВ
X	OFF	OFF	ON	+/-100мкВ
X	OFF	ON	OFF	+/-400мкВ
X	OFF	ON	ON	+/-1,5мВ
X	ON	OFF	OFF	+/-6мВ
X	ON	OFF	ON	+/-25мВ
X	ON	ON	OFF	+/-100мВ

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

Технический паспорт

WAD-2AR-BUS-203-28

ТУ У 33.2-33056998-001:2009

Модуль гальванической развязки-раздвоитель

(Напряжения +/-20мкВ, +/-100мкВ, +/-400мкВ, +/-1.5мВ, +/-6мВ, +/-25мВ, +/-100мВ в напряжение +/-5В)

2015

Основные технические характеристики:

Модуль WAD-2AR-BUS-203-28 ТУ У 33.2-33056998-001:2009 предназначен для гальванической развязки и функционального преобразования сигнала постоянного напряжения в нормированный выходной сигнал напряжения с возможностью выбора диапазона по входу.

Схема подключения датчика – трехпроводная.

Входные диапазоны – +/-20мкВ, +/-100мкВ, +/-400мкВ, +/-1.5мВ, +/-6мВ, +/-25мВ, +/-100мВ (выбираются переключателями).

Входное сопротивление – не менее 100 кОм.

Номинальный выходной диапазон – +/-5В.

Основная приведенная к диапазону преобразования погрешность ±0.1%.

Погрешность нелинейности ±0.05%.

Время установления выходного напряжения от 10% до 90% - 300 мс.

Время установления до точности не хуже 0,1%, не более 3 с.

Подавление помехи нормального вида 50/60 Гц не менее 40 дБ.

Подавление синфазной входной помехи не менее 74 дБ.

Подавление помехи общего вида 50/60 Гц не менее 105 дБ.

Подавление изменения напряжения питания не менее 140дБ.

Уровень шумов и помех на выходе канала в полосе 0-20кГц, не более -90дБ.

Дополнительная погрешность в рабочем диапазоне температур ±0.01%*0С.

Максимально допустимое сопротивление нагрузки 500 Ом.

Выходное сопротивление не более 0,1 Ом.

Защита выхода от к. з. на «общий», от подачи внешнего напряжения до +/-60В.

Защита входа от перенапряжения – долговременная +/-60В, +/-160В (50 мс).

Защита входа питания от другой полярности и превышения напряжения

до +/-60В.

Входная и выходная цепи гальванически изолированы между собой и питанием модуля. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В (Рекомендуемое – 12-24В).

Потребляемая мощность не более 2,2 Вт.

Время выхода на режим (прогрева) не более 5 мин.

Габаритные размеры – 105х114х22,5мм

Масса – 120г.

Средний срок службы изделия – 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-2AR-BUS-203-28        2 шт.        № 000…182980815

Паспорт (допускается 1 экз. до 10 комплектов поставки).

Свидетельство о приёмке:

Модуль гальванической развязки WAD-2AR-BUS-203-28 соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        12.08.2015 г.

Подпись лица, ответственного за приёмку        _________________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone], ([phone], *****@***, www. akon.

Нормативная база:

Модули WAD-2AR-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426449.002 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

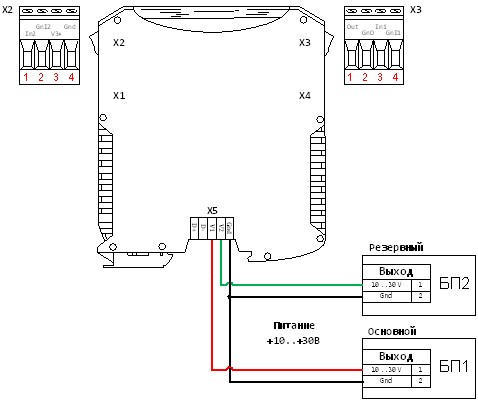

Схема подключения питания

Назначение контактов разъемов X1-X4

Разъём Х2:
2.1	2.2	2.3	2.4
Out (Выход)	Gnd_Out (Общий выхода)	Uпит.3 (Третий вход питания)	Gnd (Общий питания)
Разъём Х1:
Не установлен
Разъём Х3:
3.1	3.2	3.3	3.4
In- (Инвертирующий вход)	Не задействован	In+ (Неинвертирующий Вход)	Gnd_In (Общий входа)
Разъём Х4:
Не установлен
