Назначение контактов

Клеммник	Цепь
К1	GND_In        (Общий входов)
К2	In3                (Вход канала 3)
К3	In2                (Вход канала 2)
К4	In1                (Вход канала 1)
К5	Out1                (Выход канала 1)
К6	Out2                (Выход канала 2)
К7	Out3                (Выход канала 3)
К8	GND_Out        (Общий выходов)

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

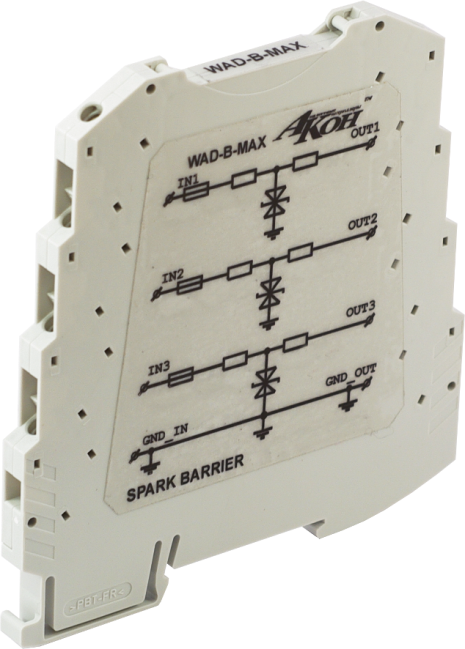

Технический паспорт

WAD-B-MAX

ТУ У 33.2-33056998-001:2009

Искрозащитный барьер

Трехканальный модуль

2016

Основные технические характеристики:

Модуль WAD-B-MAX ТУ У 33.2-33056998-001:2009 предназначен для ограничения мощности искры при эксплуатации подключаемого оборудования во взрывоопасных средах.

Количество защищаемых линий (каналов) – 3.

Тип каналов – для передачи двухполярного сигнала амплитудой

до +/-6,8 В (относительно общего провода).

Величина последовательного сопротивления каналов (вход-выход) - 240 Ом +/-20%.

Максимальный ток через барьер – 80мА.

Ёмкость каналов на общий провод: < 3нФ.

Полоса пропускания каналов: 0-1МГц.

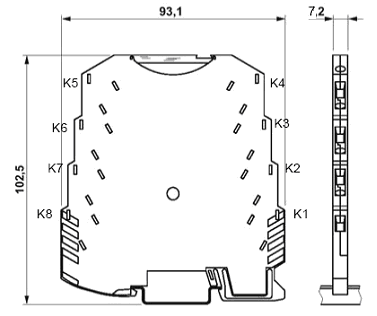

Габаритные размеры – 102,5х93,1х7,2мм

Масса – 65г.

Средний срок службы изделия – 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +85 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-B-MAX                3 шт.        № 000…192030516

Паспорт (допускается 1 экз. до 10 комплектов поставки).

Свидетельство о приёмке:

Модуль защиты WAD-B-MAX соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        10.05.2016г.

Подпись лица, ответственного за приёмку        _______________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone], ([phone], *****@***, www. akon.

Нормативная база:

Модули WAD-B-MAX ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426469.001 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000‑5‑2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000‑17‑2:2008, ДСТУ ІЕС 61326-1:2002.

Функциональная схема модуля
