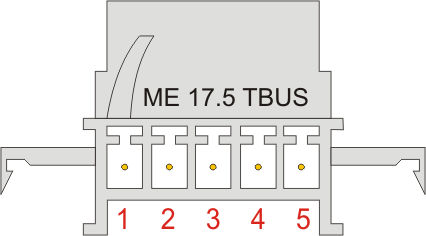

Номер контакта | Обозначение | Назначение |
1 | D+ | Линия Data+ интерфейса RS485 |
2 | D- | Линия Data - интерфейса RS485 |
3 | Uпит. | Вход напряжения питания |
4 | Uпит. рез. | Вход резервного напряжения питания |
5 | Gnd | Общий провод для основного и резервного источников питания |
| АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 (+38044) 496-29-60 (+38067) 442-33-89 *****@*** www. akon. Skype: wadbus |
Технический паспорт
WAD-AO-BUS-08,09,x, x
ТУ У 33.2-33056998-001:2009

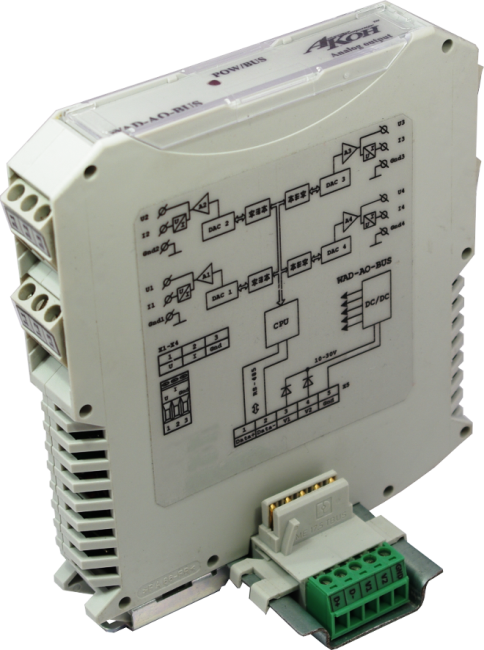

Двухканальный модуль аналогового вывода
Поканальная гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2014
Основные технические характеристики:Модуль WAD-AO-BUS-08,09,x, x ТУ У 33.2-33056998-001:2009 предназначен для формирования аналогового сигнала постоянного напряжения по двум поканально гальванически изолированным каналам, управляясь по линиям интерфейса RS-485.
Количество выходных каналов – 2.
Диапазон выхода:
Канал 1 – напряжение, 0-5В, выходное сопротивление не более 0,1 Ом.
Канал 2 – Напряжение, 0-10В, выходное сопротивление не более 0,1 Ом.
Максимальный ток нагрузки выходов – 20 мА.
Минимальное сопротивление нагрузки – 500 Ом.
Основная приведенная к диапазону преобразования погрешность ±0,1%.
Погрешность нелинейности ±0,05%.
Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.
Подавление помехи общего вида 50/60 Гц не менее 120 дБ.
Подавление изменения напряжения питания не менее 150дБ.
Уровень шумов и помех на выходе канала в полосе частот до 10кГц не более -90дБ
Дополнительная погрешность в рабочем диапазоне температур ±0,005%*0С.
Защита выхода от КЗ и подачи внешних потенциалов до +/-60В, долговременная.
Ток КЗ – 24-26мА.
Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.
Выходные цепи гальванически изолированы между собой, питанием модуля и интерфейсом. Напряжение гальванической изоляции 500 В.
Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания – 24В.
Потребляемая мощность - не более 2,6 Вт.
Габариты модуля - 102х114х17,5 мм.
Вес - 110 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-AO-BUS-08,09,x, x 1 шт. № 000
Комплект разъемов: MEP 17.5 BUS 1 шт.
IMC 1.5/5 1 шт.
Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).
Начальные настройки:Адрес – 001.
Скорость обмена 9600 бод.
Протокол – ModBus RTU.
Формат фрейма – 8:n:1.
Выходное напряжение при включении – 0В.
Свидетельство о приёмке:Модуль преобразователя WAD-AO-BUS-08,09,x, x соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 22.12.2014г.
Подпись лица, ответственного за приёмку ___________________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, тел. (+38044) 496-29-60, (+38067) 442-33-89, *****@***, www. akon.
Нормативная база:Модули WAD-AO-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426435.001 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

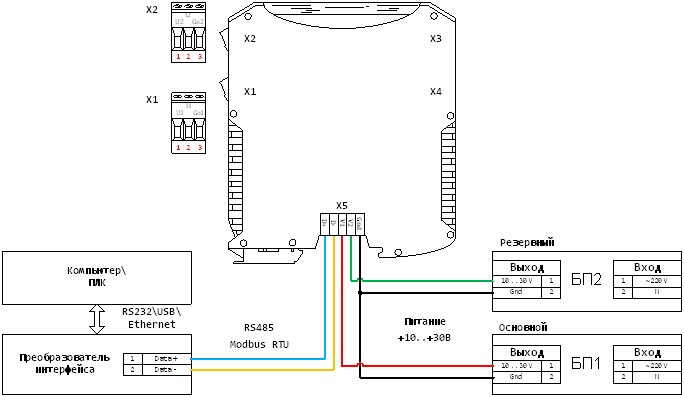

Схема подключения питания и RS485
Назначение контактов разъемов X1-X4
Разъём Х2: | ||
2.1 | 2.2 | 2.3 |
U2 (Выход напряжения, канал 2) | Не задействован | Gn2 (Общий выхода 2) |
Разъём Х1: | ||
1.1 | 1.2 | 1.3 |
U1 (Выход напряжения, канал 1) | Не задействован | Gn1 (Общий выхода 1) |
Разъём Х3: | ||
Не установлен | ||
Разъём Х4: | ||
Не установлен |
