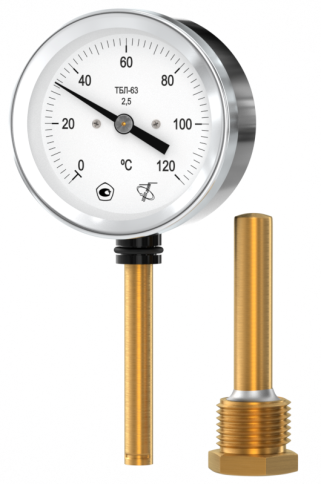

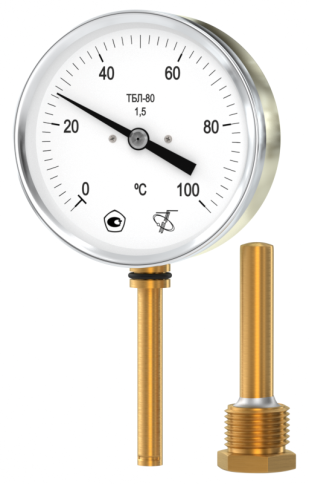

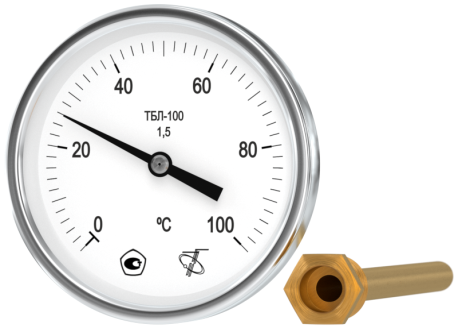

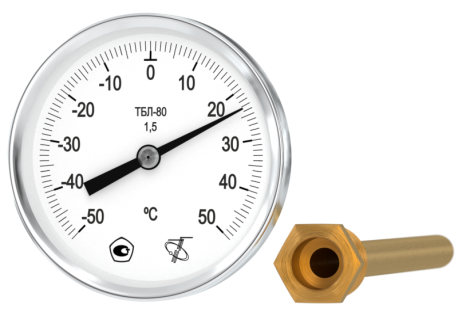

Термометры биметаллические ТБЛ-63, ТБЛ-80, ТБЛ-100

ТУ 4321-401-0411113635-2007

НАЗНАЧЕНИЕ Термометры биметаллические показывающие ТБЛ-63, ТБЛ-80, ТБЛ-100 предназначены для измерения температуры в стационарных промышленных технических установках. Измеряемые среды: жидкости и газы в пределах стойкости материала ЛС-59-1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура окружающего воздуха от -10 до +50 оС Устойчивость к климатическим воздействиям исполнение УХЛ 3.1 по ГОСТ 15159-69 Условное давление измеряемой среды до 6,4 МПа (64 кгс/см2) Виброзащищенность группа N2 по ГОСТ 12997-84 Диаметр корпуса 63, 80, 100 мм Резьба штуцера G 1/2 Класс точности 1,5; 2,5 Степень защиты приборов IP50 Средний срок службы 8 лет Масса не более 0,5 кг Материал корпуса сталь Стекло техническое Материал гильзы латунь Циферблат алюминиевый сплав, окрашенный в белый цвет

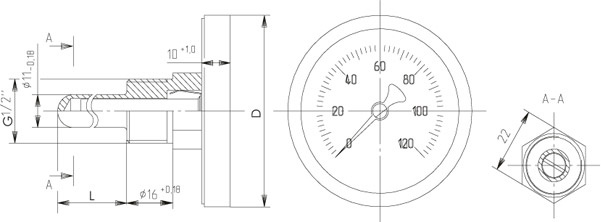

Пределы измерений в оС ТБЛ-63 ТБЛ-80 ТБЛ-100 от -50 до +50 от 0 до +100, +120, +150,+200 от -50 до +50 от 0 до +100, +120, +150 от -50 до +50 от 0 до +120, +150, +200 ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА Диаметр 80мм Радиальный штуцер Диаметр 63мм Радиальный штуцер Диаметр 100мм Осевой штуцер Диаметр 80мм Осевой штуцер Диаметр 63мм Осевой штуцер Марка Предел температуры Ф корпуса, мм Длина погружного баллона, мм Класс точности Исполнение ТБЛ-63 .-50…50; 0...100, 120, 150, 200 63 40 2,5 ОШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 50 2,5 ОШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 63 2,5 ОШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 75 2,5 ОШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 100 2,5 ОШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 150 2,5 ОШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 50 2,5 РШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 63 2,5 РШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 75 2,5 РШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 100 2,5 РШ ТБЛ-63 -50…50; 0...100, 120, 150, 200 63 150 2,5 РШ ТБЛ-80. -50…50; 0...100, 120, 150 80 40 1,5 ОШ ТБЛ-80. -50…50; 0...100, 120, 150 80 50 1,5 ОШ ТБЛ-80. -50…50; 0...100, 120, 150 80 63 1,5 ОШ ТБЛ-80. -50…50; 0...100, 120, 150 80 75 1,5 ОШ ТБЛ-80. -50…50; 0...100, 120, 150 80 100 1,5 ОШ ТБЛ-80. -50…50; 0...100, 120, 150 80 150 1,5 ОШ ТБЛ-80. -50…50; 0...100, 120, 150 80 50 1,5 РШ ТБЛ-80. -50…50; 0...100, 120, 150 80 63 1,5 РШ ТБЛ-80. -50…50; 0...100, 120, 150 80 75 1,5 РШ ТБЛ-80. -50…50; 0...100, 120, 150 80 100 1,5 РШ ТБЛ-80. -50…50; 0...100, 120, 150 80 150 1,5 РШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 40 1,5 ОШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 50 1,5 ОШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 63 1,5 ОШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 75 1,5 ОШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 100 1,5 ОШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 150 1,5 ОШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 50 1,5 РШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 63 1,5 РШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 75 1,5 РШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 100 1,5 РШ ТБЛ-100. -50…50; 0...100, 120, 150, 200 100 150 1,5 РШ ЧЕРТЕЖИ D, мм 63 80 100 L, мм 50, 63, 75, 100, 150 50, 63, 75, 100 40, 50, 63, 75, 100, 150 КАК ЭТО РАБОТАЕТ Принцип действия термометров основан на механической деформации под действием температуры спиральной пружины, состоящей из двух свальцованных между собой металлических полосок из разных металлов с разными коэффициентами расширения. При изменении температуры возникает вращательное движение спиральной пружины, один конец которой закреплен к подстроечному винту в концевике термобаллона, другой связан валом со стрелкой прибора. Отсчет показаний производится по круговой шкале.
