Специальность
210109 Твердотельная электроника
Учебная дисциплина
ОП.07 Электрорадиоизмерения
(семестр 5)
Группа ТЭ3-1
Преподаватель
Вопросы к экзамену
Перечислите основные законы распространения радиосигналов в атмосфере и в линиях связи. Зарисуйте сигналы с линейными участками, которые применяются в радиотехнике. Объясните сущность метода дискретизации аналогового сигнала. Каким образом данная операция влияет на погрешность измерения (восстановления) сигнала? Какая из характеристик измерительного прибора наиболее важна для данного измерения? Перечислите и представьте графически виды модуляции импульсных сигналов. Представьте графически основные виды модуляции гармонических сигналов. Объясните, каким образом влияет характер нагрузки на импульсный сигнал. Объясните, каким образом осуществляют модуляцию и демодуляцию радиосигналов. Каким образом измеряют радиосигналы с однотональной и многотональной модуляцией? Что означает избирательность приемного тракта измерительного прибора? Изобразите идеальный и реальный прямоугольные импульсы. Приведите примеры последовательностей импульсов. Дайте определение скважности и коэффициента заполнения. Объясните понятие корреляции сигналов. Представьте спектральный анализ полигармонического сигнала на примере фазового сдвига. Дайте определение гармоническим и полигармоническим сигналам. Укажите их основные параметры. Перечислите, по каким особенностям классифицируют измерительные сигналы. Объясните понятия детерминированности и эргодичности измерительных сигналов. Объясните, каким образом классифицируют помехи в зависимости от вида включения источника помехи в схему измерения. Классификация помех по их основным свойствам и способы их устранения. Приведите классификацию измерительных систем по измеряемым параметрам радиоволн. Дайте определение пропускной способности радиоизмерительного канала и прибора. Перечислите основные и производные единицы измерений в системе физических единиц и их величин. Охарактеризуйте электромагнитные и акустические сигналы. Перечислите их свойства, методы и единицы измерения. Объясните методику измерения напряжения. Перечислите обозначения приборов по диапазону измерения. Перечислите, какие основные технические требования, предъявляются к электрорадиоизмерительным приборам. Приведите классификацию средств измерений. Объясните, для каких целей осуществляют поверку измерительных приборов. Перечислите основные метрологические характеристики средств измерений и радиоизмерительных приборов. Перечислите основные электротехнические единицы измерения. Что означают понятия прямых и косвенных измерений, погрешность и точность измерения? Объясните назначение сумматора в измерительных устройствах. Объясните назначение компаратора в измерительных устройствах. Перечислите, какие устройства используются для передачи и приёма сигналов с импульсно-кодовой модуляцией. Дайте определение измеряемым параметрам RLC-цепи и колебательного контура. Перечислите единицы и диапазоны измерения радиосигналов, а также единицы и способы измерения мощности сигнала.
Начертите схему измерения тока. Приведите общепринятые обозначения амперметров по диапазону измерения. Какими техническими средствами осуществляется передача и прием радиоволн? Перечислите основные промежуточные устройств линий связи и их назначение. Тиристоры. Обозначение на схемах, основные характеристики и применение. Диоды. Обозначение на схемах, основные характеристики и применение. Стабилитроны. Обозначение на схеме, основные характеристики и применение. Оптронные пары. Обозначение на схеме, основные характеристики и назначение. Светодиоды. Обозначение на схеме, основные характеристики и применение. Тензорезисторы. Принцип действия. Резисторы. Обозначение на схемах, маркировка, классификация по параметрам. Фоторезисторы. Обозначение на схеме, основные характеристики и применение. Фотодиоды. Обозначение на схеме, основные характеристики и применение. Биполярные транзисторы. Типы, основные характеристики и применение. Транзисторы n-p-n типа. Обозначение в схемах, основные характеристики. Транзисторы p-n-p типа. Обозначение в схемах, основные характеристики. Полевые транзисторы. Типы, основные характеристики и применение. Полевые транзисторы с каналом p - и n-типа. Обозначение на схеме, особенности применения. Полевые транзисторы МДП-типа. Обозначение на схеме, особенности применения. Тиристоры. Обозначение на схеме, параметры и разновидности тиристоров. Переменные резисторы. Обозначение на схемах, маркировка, применение. Конденсаторы. Обозначение на схемах, типы, маркировка, основные параметры. Каким способом можно самостоятельно изготовить проволочный резистор? Каким способом можно самостоятельно изготовить плавкий предохранитель? Параметрические емкостные преобразователи. Принцип действия. Изобразите в общем виде вольтамперные характеристики полупроводниковых приборов. Линии передачи сигналов (линии или каналы связи). Преимущества и недостатки. Пьезоэлектрические преобразователи. Обозначение в схеме, принцип действия. Назовите преимущества и недостатки линий волоконно-оптической связи. Какие материалы применяются для изготовления проволочных резисторов и почему? Термопары. Принцип действия. Назначение АЦП и ЦАП в средствах измерений и передачи информации. Представьте структурную схему импульсно-кодового модулятора и поясните её. Перечислите основные составляющие измерительной системы ГЛОНАСС. Каким образом измеряется местоположение объектов, и как обеспечивается заданная точность измерений?
Объясните, какие виды сигналов отображены на дисплее прибора.
Каким образом их сравнивают?
НЕ нашли? Не то? Что вы ищете?

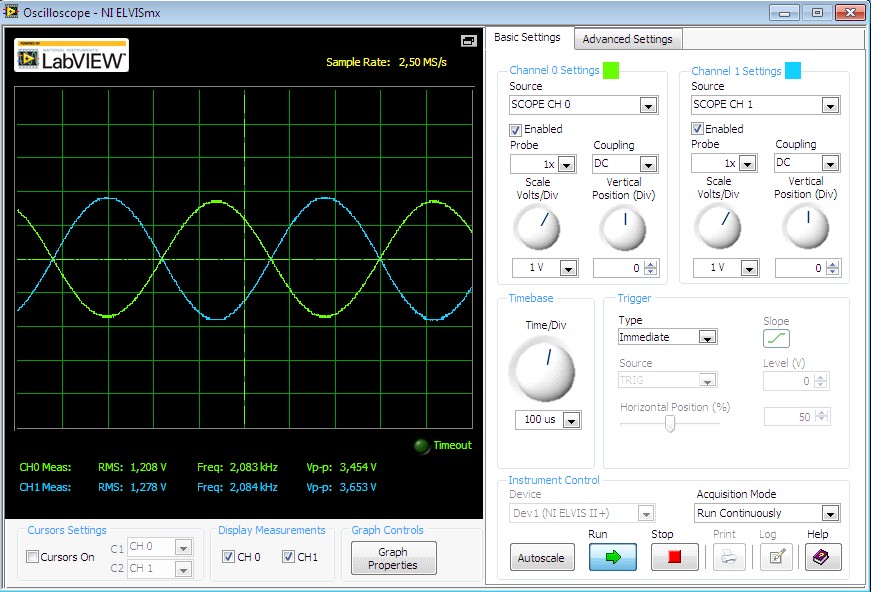

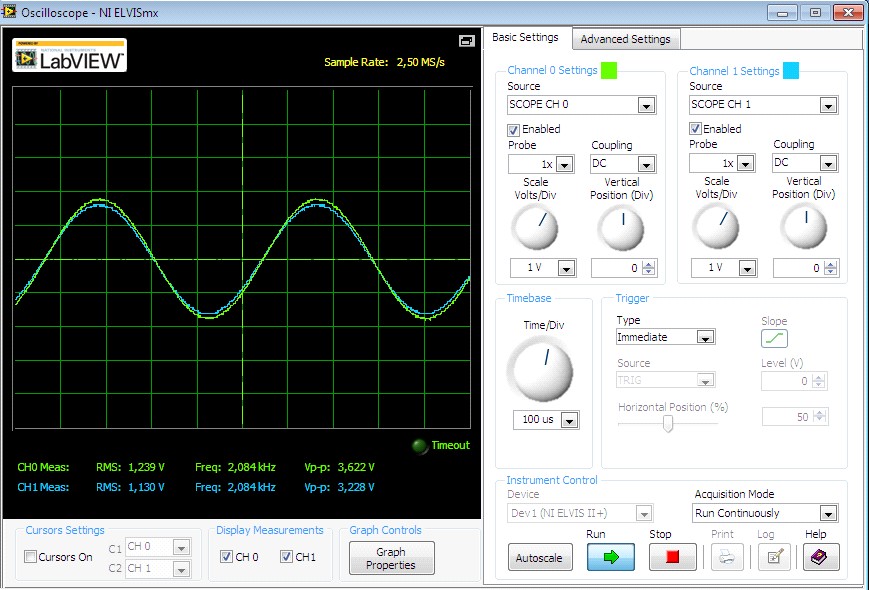

Объясните, каким будет выходной сигнал сумматора, если на его входы подать представленные на осциллографе сигналы.

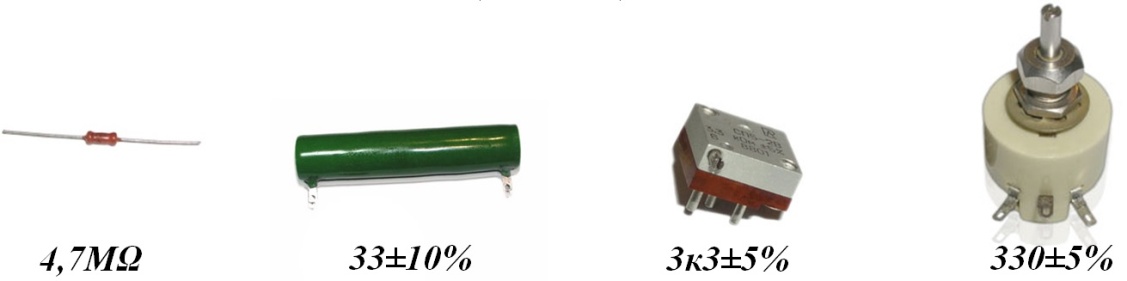

Объясните, что означают надписи на корпусе резисторов?
В каких цепях эти резисторы применяются?

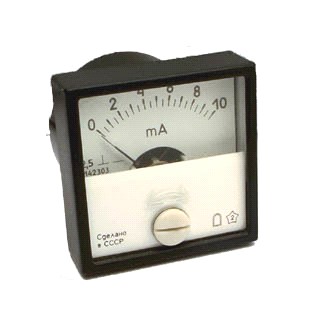

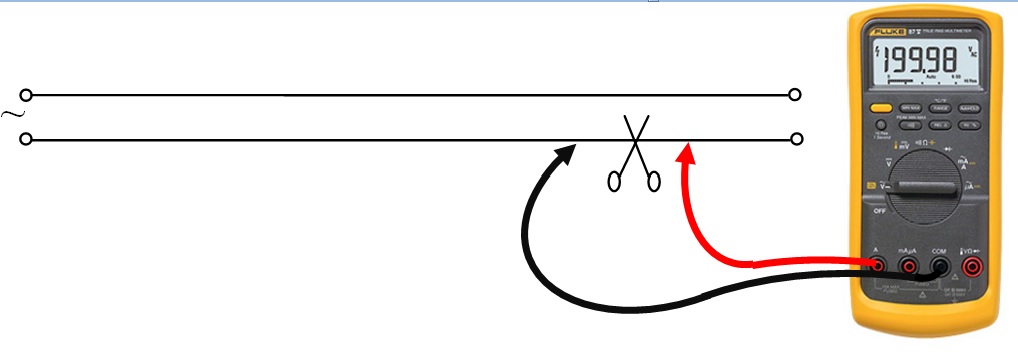

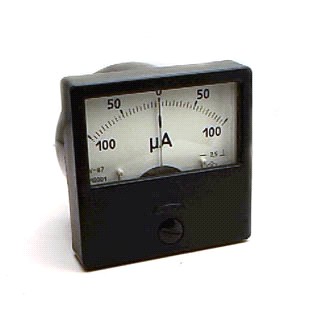

Что измеряет данный прибор и как он называется? Каким должно быть внутренне сопротивление прибора при данном измерении?
Какой сигнал отображен на экране прибора?
Как с помощью данного прибора измеряется
амплитуда и частота сигнала?

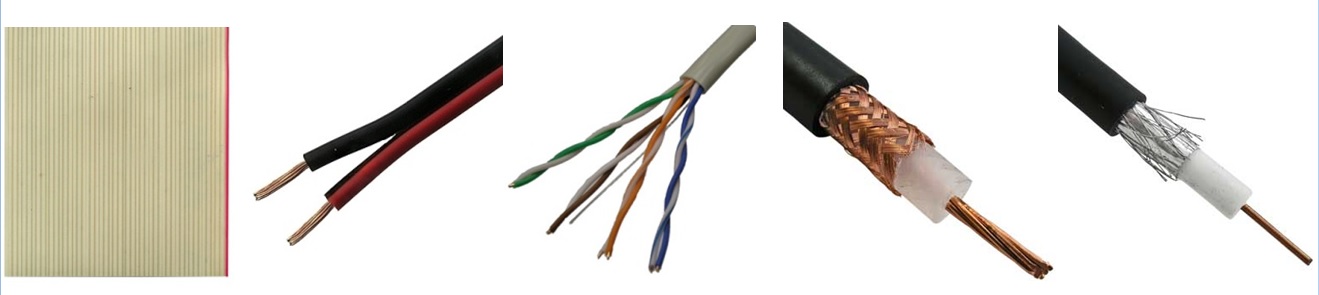

Какие типы линий связи представлены на фото? Их преимущества и недостатки. В каких случаях они используются?
с помощью этих приборов?
Объясните, каким будет выходной сигнал сумматора, если на его входы подать представленные на осциллографе сигналы.
Определите, какой будет форма
несущего сигнала для данного
вида модуляции.

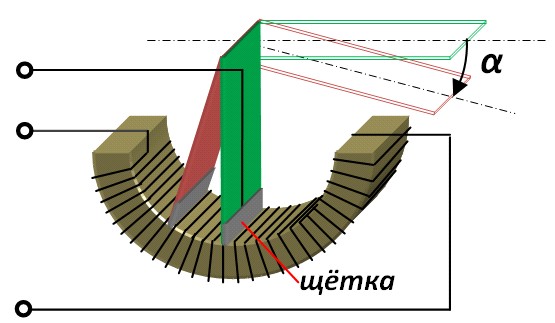

Что означают надписи на измерительных приборах? В чем особенность измерений с помощью этих приборов?

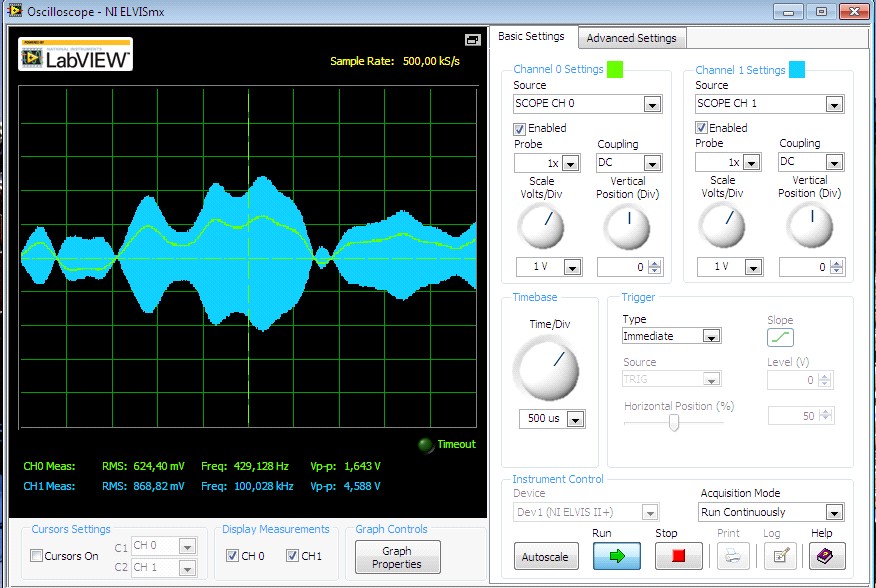

Объясните, какой сигнал индицирует прибор, какие его параметры можно определить по диаграмме и как называется сам прибор.

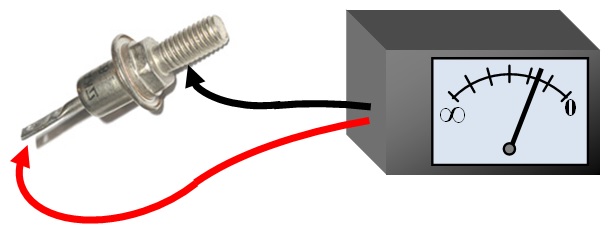

Объясните, каким образом с помощью омметра можно определить полярность выпрямительного диода. Что при этом покажет прибор?
Для изготовления проволочного резистора номиналом 0,9 Ом имеется манганин диаметром 0,8 мм. Какой длины должен быть отрезок проволоки, если удельное сопротивление манганина равно 0,43?

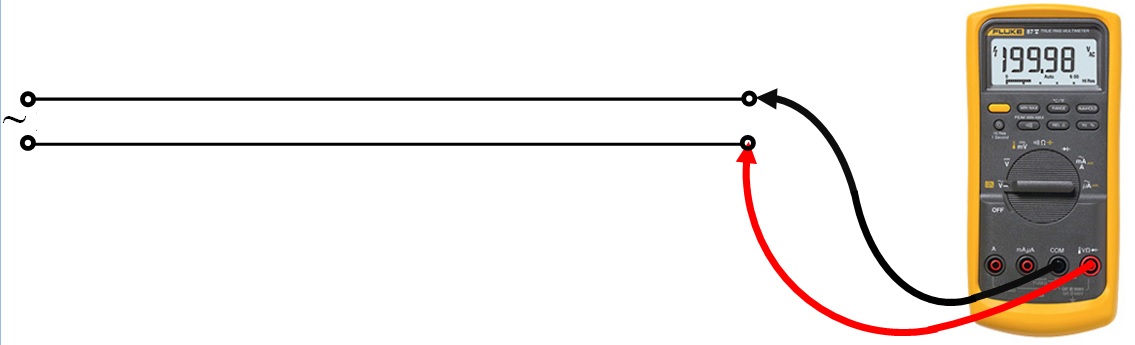

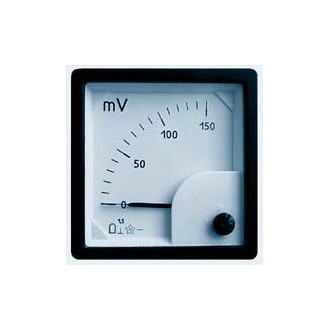

Что измеряет данный прибор и как он называется? Каким должно быть внутреннее сопротивление прибора при данном измерении?

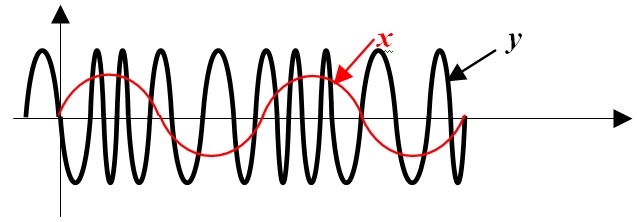

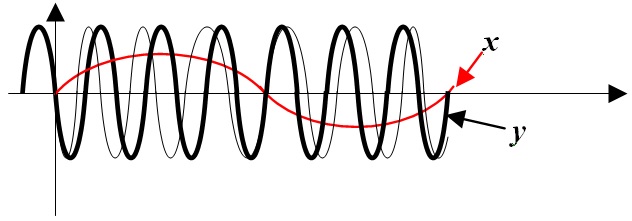

Какой вид модуляции представлен на рисунке и как называются сигналы x, y и как будет выглядеть несущий сигнал?

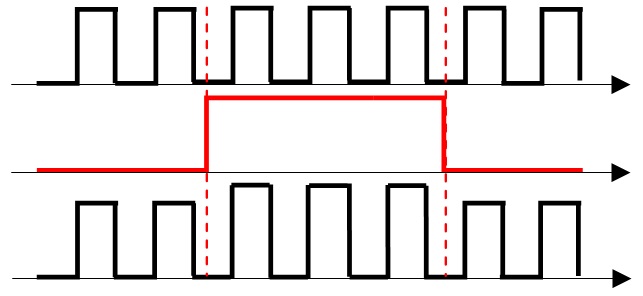

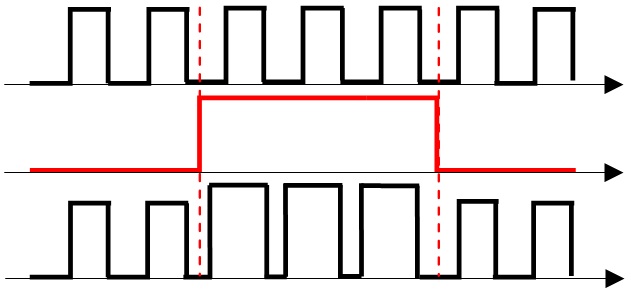

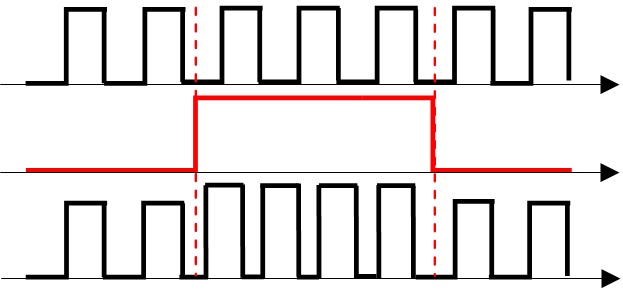

Какой вид модуляции представлен на рисунке и как называются эти сигналы?
Какой вид модуляции представлен на рисунке и как называются эти сигналы?
Какой вид модуляции представлен на рисунке и как называются эти сигналы?
Объясните, какой характер нагрузки представлен для данного прямоугольного импульса.
Каким образом можно минимизировать его искажение?
Каким образом можно минимизировать его искажение?

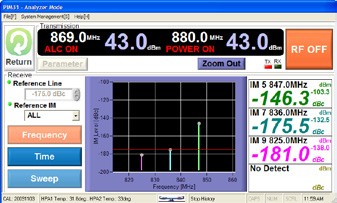

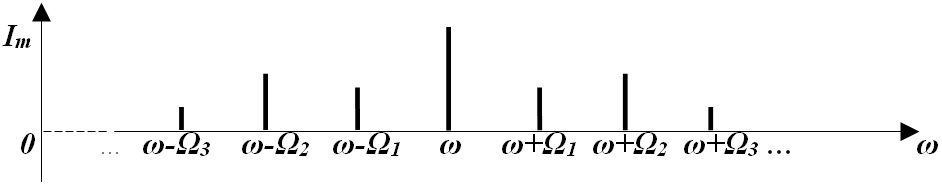

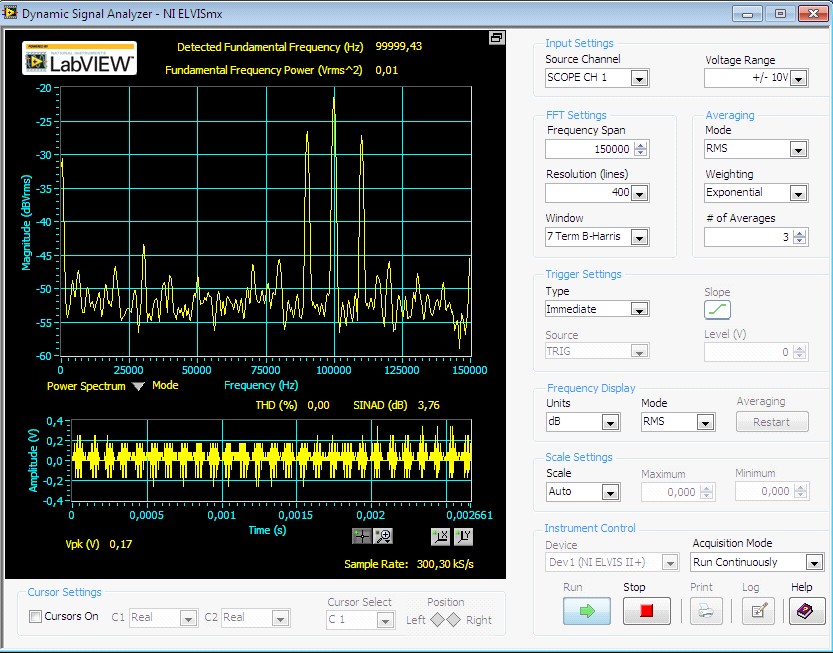

Объясните, какой тип сигнала характеризует данный спектр.

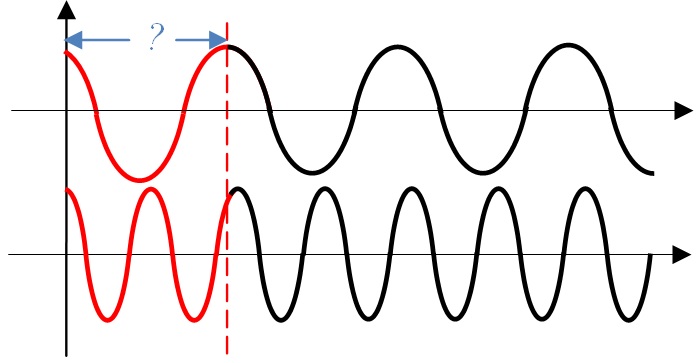

Определите фазовый сдвиг у приведенных ниже гармоник принимаемого сигнала за указанный интервал времени.

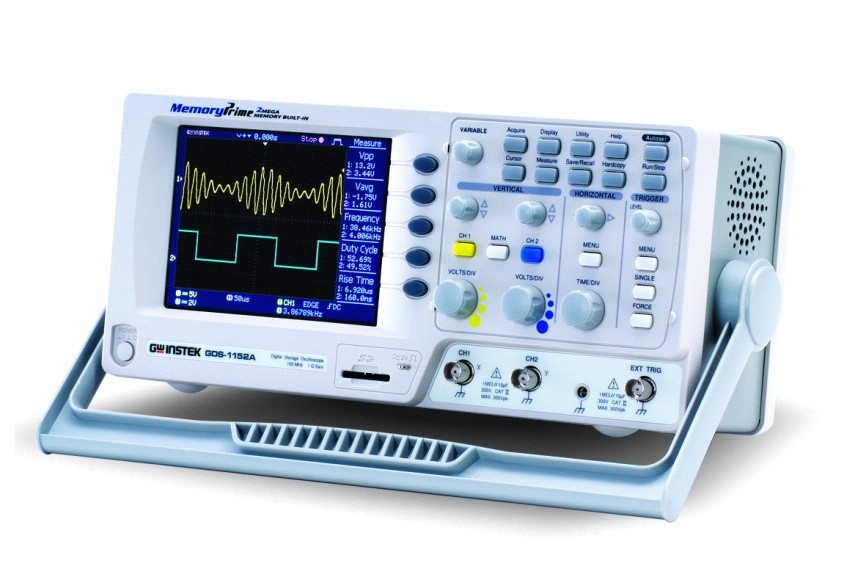

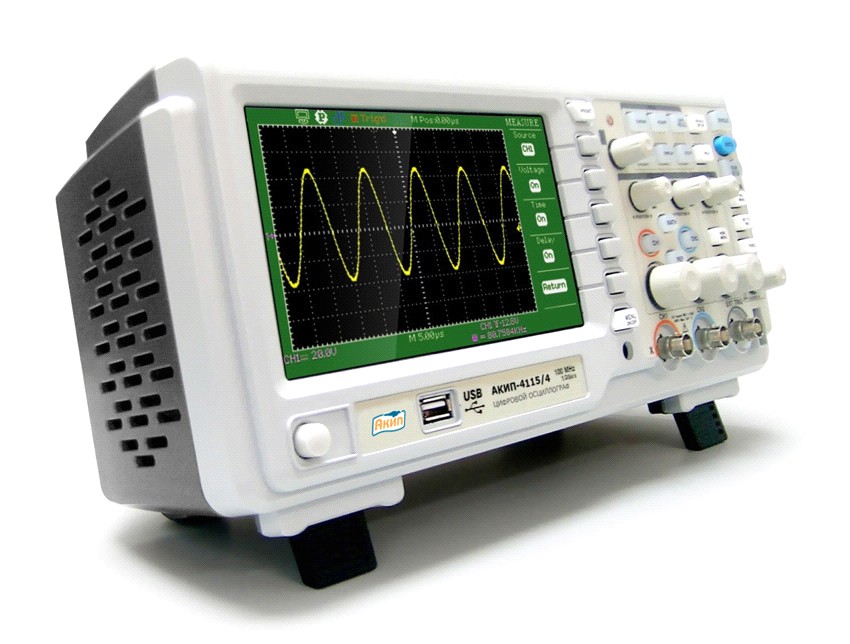

Поясните, какой вид сигнала и его параметры индицирует осциллограф. Перечислите основные настройки данного прибора.

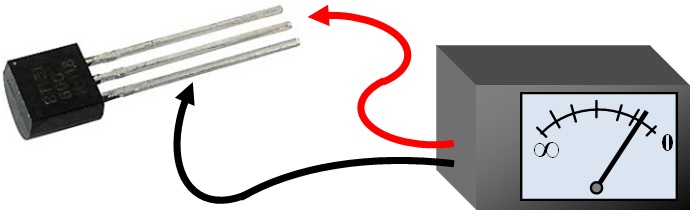

Каким образом с помощью омметра можно проверить исправность кремниевого транзистора? Что при этом должен показывать прибор?

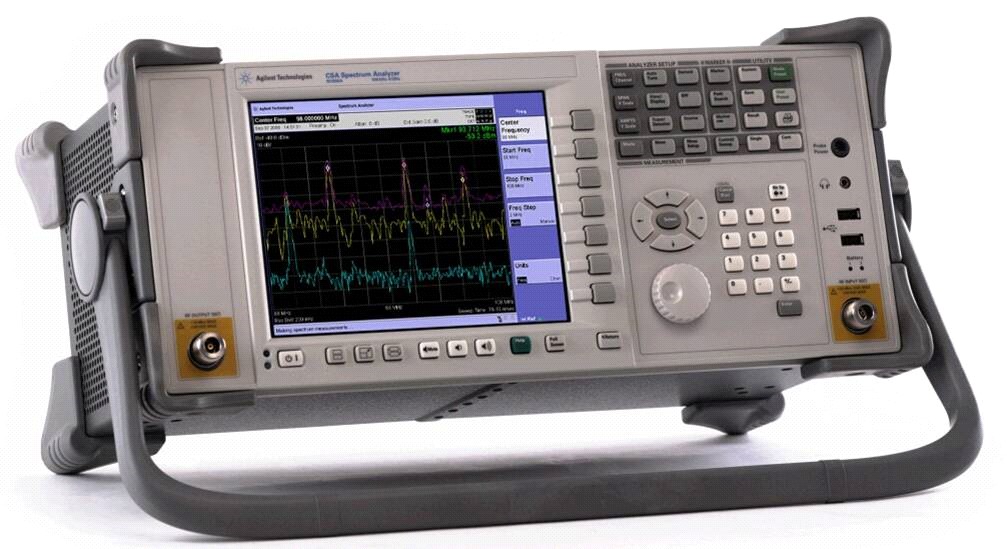

Объясните, какие сигналы измеряет прибор и как он называется.

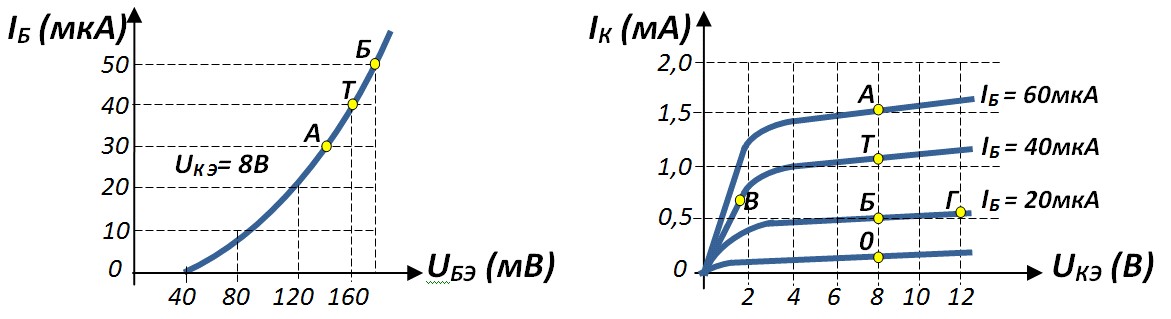

Объясните, как называются представленные характеристики, и каким образом подключается исследуемый элемент.
Объясните, как называются представленные устройства, и в каких случаях они применяются.
