cryptographic checksum - криптографическая контрольная сумма
Value –Значение
Incrypt – зашифровывать
Decrypt - расшифровывать
Incorning Data - Неверные данные
Bytes – байты
cryptographic checksum Formated Block (EDFB) - Криптографическая контрольная сумма Отформатированный блок
Рисунок 12 - Пример для команды APDU-вычисления криптографической контрольной суммы используя AES (режим CMAC)
Header – заголовок
Data – данные
Constant –Постоянная
Padding – Набивка
Data subject cryptographic checksum (retail MAC calculation) - Криптографическая контрольная сумма данных субъекта (расчет розничного МАС)
cryptographic checksum - криптографическая контрольная сумма
Value –Значение
Incrypt – зашифровывать
Decrypt - расшифровывать
Incorning Data - Неверные данные
Bytes – байты
cryptographic checksum Formated Block (EDFB) - Криптографическая контрольная сумма Отформатированный блок

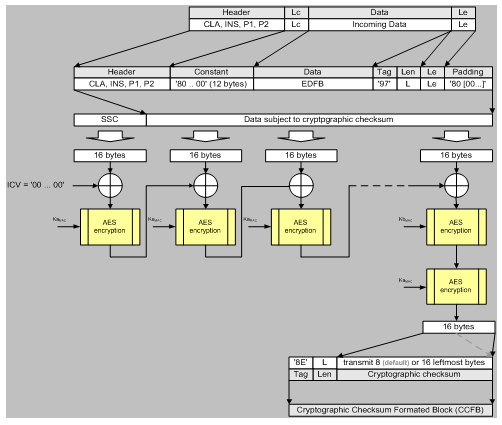

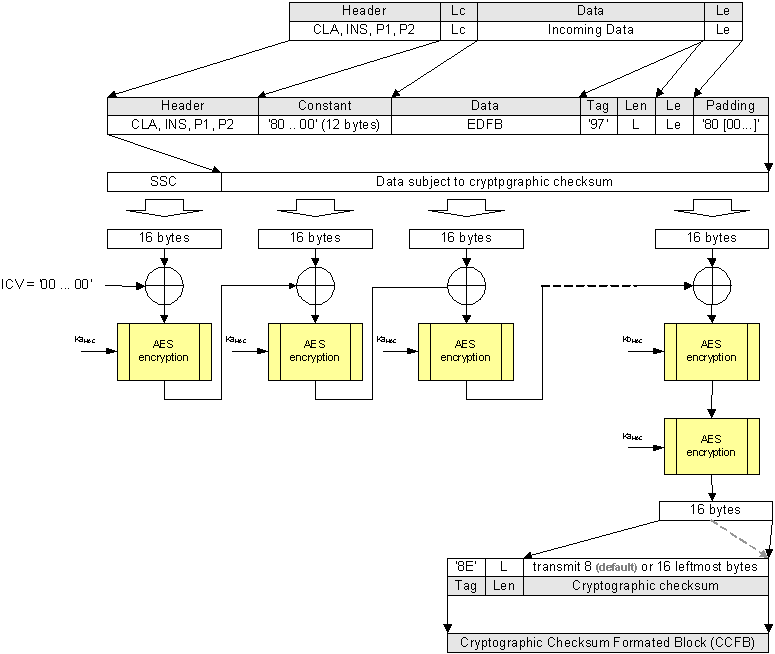

Рисунок 13 - Пример для команды APDU вычисления криптографической контрольной суммы с использованием AES с SSC (режим EMAC)
Data – данные
Constant –Постоянная
Data subject cryptographic checksum (retail MAC calculation) - Криптографическая контрольная сумма данных субъекта (расчет розничного МАС)
cryptographic checksum - криптографическая контрольная сумма
Value –Значение
encryption – шифрование
Bytes – байты
cryptographic checksum Formated Block (CCFB) - Криптографическая контрольная сумма Отформатированный блок
Transmit 8 (default) or 16 leftmost bytes - Передача 8 (по умолчанию) или 16 левых байтов
9.7.3 Финальная конструкция APDU
Построить окончательную строку команды APDU для отправки в ICC, как показано на рисунке ниже:
Рисунок 14 - Финальная конструкция APDU
Data – данные
Status word - Слово состояния
Padding – Набивка
Last block - Последний блок
Triple - тройной
Encrypted Formated Block (EDFB) Зашифрованный сформированный блок (EDFB)
Если шифрование (EDFB) не используется, объект данных ['87' L87 PI <зашифрованные и дополненные данные>] заменяется объектом данных простого значения ['81' L81 <plain data>].
Когда данные не отправляются, шифрование данных не выполняется, и дальнейшая ссылка на EDFB и т. д., Как показано на рисунке 14, не должна учитываться (считайте, что блок не существует).
9.8 Защита от APDU
При возврате данных в IFD, ICC выполняет следующие шаги:
Если требуется шифрование (например, команда APDU была зашифрована), зашифруйте поле исходящих данных, как показано на рисунке ниже:
52
EN 419212-2:2017 (E)

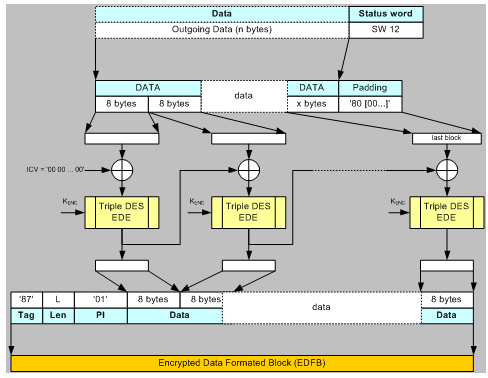

Рисунок 15 - Пример для ответа на шифрование данных APDU с использованием TDES
Рисунок 16 - Пример для ответа на шифрование данных APDU с использованием AES без SSC (режим CBC)
Data – данные
Status word - Слово состояния
Padding – Набивка
Last block - Последний блок
Triple - тройной
Encrypted Formated Block (EDFB) Зашифрованный сформированный блок (EDFB)
encryption – шифрование

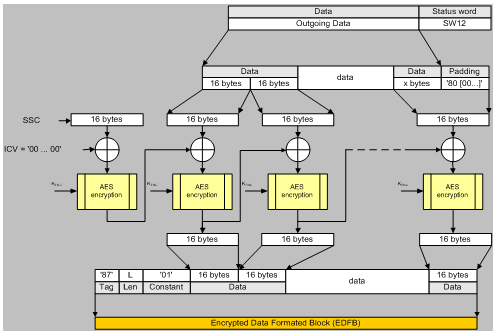

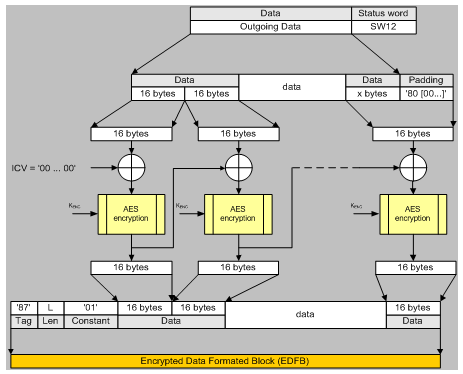

Рисунок 17 - Пример для ответа на шифрование данных APDU с использованием AES с SSC (режим CBC)
Data – данные
Status word - Слово состояния
Padding – Набивка
Last block - Последний блок
Triple - тройной
Encrypted Formated Block (EDFB) Зашифрованный сформированный блок (EDFB)
encryption – шифрование
Вычислить исходящую криптографическую контрольную сумму, как показано на рисунке ниже:

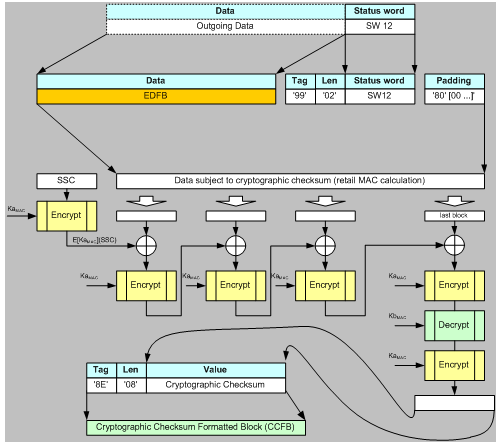

Рисунок 18 - Расчет криптографической контрольной суммы APDU с использованием TDES

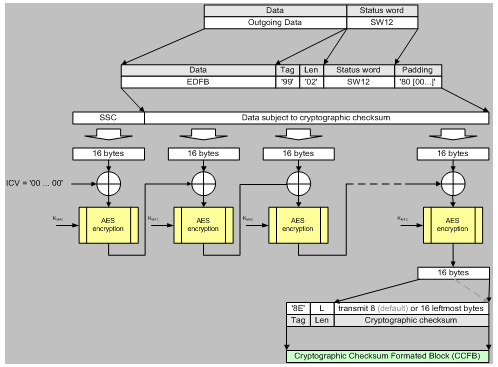

Рисунок 19 - Пример для ответа APDU-вычисления криптографической контрольной суммы с использованием AES с SSC (режим CMAC)
Data – данные
Status word - Слово состояния
Padding – Набивка
Last block - Последний блок
Triple - тройной
Encrypted Formated Block (EDFB) Зашифрованный сформированный блок (EDFB)
encryption – шифрование

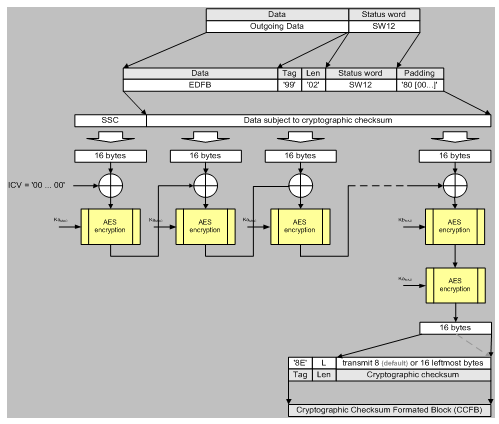

Рисунок 20 - Пример для команды APDU вычисления криптографической контрольной суммы с использованием AES с SSC (режим EMAC)
Постройте окончательный ответ APDU, чтобы вернуться к IFD, как показано на рисунке ниже.

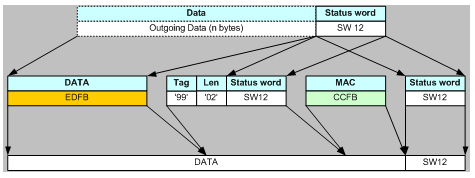

Рисунок 21 - Пример построения APDU с окончательным ответом
На рисунках показаны ссылочные примеры того, как незащищенный ответ APDU зашифровывается с соответствующим вычислением связанной криптографической контрольной суммы. Если шифрование не требуется, объект данных «87» заменяется объектом текстовых данных «81», который передает простые данные (без заполнения) в поле значения.
Некоторые существующие приложения передают DO'99 '(защищенный SW12) только в том случае, если в ответе нет данных. Если DO '99' не присутствует в ответе, IFD должен правильно обработать, используя незащищенный SW12 в конце ответа. Однако злоумышленник не может удалить DO '99' из ответа, потому что проверка CC (MAC) завершится с ошибкой.
Одно и то же слово SW12 состояния должно использоваться в DO, на которое ссылается тег «99» и сам ответ APDU.
9.9 Использование TDES и AES
9.9.1 Шифрование / дешифрование TDES / AES
Расчет TDES / AES выполняется в соответствии с ISO 11568 2.
Рисунок 22 - Шифрование / дешифрование TDES
9.9.2 Режим CBC
Для любого блочного шифрования ENC (с ENC = TDES или ENC = AES) режим работы CBC определяется следующим образом:
Рисунок 23 - Шифрование / дешифрование CBC
9.9.3. Розничный MAC с TDES
Криптографическая контрольная сумма (CC) в случае TDES рассчитывается как розничный MAC согласно рис. 24MAC: Retail TDES: CBC MAC.

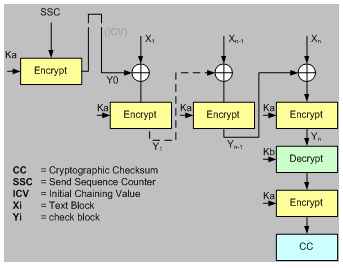

Рисунок 24 - Создание ЦС с помощью вычисления MAC
На первом этапе выполняется одно DES-шифрование с ключом Ka на счетчике последовательности отправки.
ПРИМЕЧАНИЕ 1. Зашифрованный SSC используется как начальное значение цепочки в соответствии с ISO / IEC 7816 4, 10.2.3.1.
ПРИМЕЧАНИЕ 2. Начальное значение цепочки не используется в ISO / IEC 9797 1.
9.9.4 EMAC с AES
Если MAC-вычисление используется с AES, тогда можно использовать вычисление EMAC (алгоритм MAC 2, как определено в ISO / IEC 9797 1), с дополнительным использованием Начального значения цепочки (ICV) [ISO / IEC 9797 1], как показано в Рисунок 25.

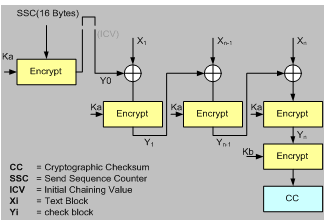

Рисунок 25 - Расчет EMAC CC с AES-128
Все объекты на рисунке 25 имеют размер <размер блока блока>.
ПРИМЕЧАНИЕ 1. Зашифрованный SSC используется как начальное значение цепочки в соответствии с ISO / IEC 7816 4, 10.2.3.1.
ПРИМЕЧАНИЕ 2. Начальное значение цепочки не используется в ISO / IEC 9797 1.
9.9.5 CMAC с AES
Если AES используется для вычисления MAC, тогда может использоваться CMAC в соответствии с [36]. Вход для вычисления CMAC строится, как описано в 9.7.2.

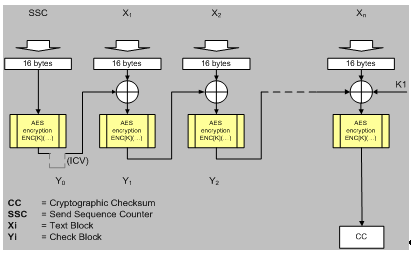

Рисунок 26 - Расчет CMAC CC с помощью AES-128
Все объекты на рисунках 9 и 10 имеют размер <размер блока алгоритма>.
K1 - это подраздел, связанный с ключом шифрования K. Это секретный ключ, длина которого составляет размер блока (128 бит). Его значение фиксируется после фиксированного значения K (см. [36]).
Второй подраздел K2 CMAC не используется, поскольку данные всегда заполняются размером блока алгоритма перед вызовом CMAC (см. 9.7.2).
K1 вычисляется следующим образом:
Определение
Пусть NULL_BLOCK = '00 ..00 '(128 бит)
Пусть Rb = 0 .. (все нулевые биты) ... 0 1000 0111 b (128 бит в длину)
Пусть L = ENCK (NULL_BLOCK).
Пусть T = L <<1 (самый старший бит отбрасывается, а бит, установленный в «0», добавляется справа)
Схема здания
Если старший бит L равен «0», то K1 = T, иначе K1 = T XOR Rb
ПРИМЕЧАНИЕ 1. Зашифрованный SSC используется как начальное значение цепочки в соответствии с ISO / IEC 7816 4, 10.2.3.1.
ПРИМЕЧАНИЕ 2. Начальное значение цепочки не используется в ISO / IEC 9797 1.
10 ключевых поколений
10.1 Общие положения
В этой главе определяются правила, применяемые для генерации ключевых параметров во время фазы использования МУС. Ключевыми параметрами являются набор общедоступных и секретных величин для выполнения соответствующего алгоритма. Генерация ключевых параметров требуется, если в ICC необходимо установить новый набор ключевых параметров, например, установка ключей подписи.
Представленные здесь методы идентичны спецификациям, найденным в BSI: «Технический отчет Создание и администрирование подписей для токена eIDAS», часть 1 [35].
10.2. Подпись и генерация сертификата
Приложение [eSign] позволяет генерировать ключ электронной подписи на борту, будь то квалифицированный ключ электронной подписи или нет. Поток процесса следующий:
а. GAP
b. Выбор приложения eSign;
с. Получение данных ISO / IEC 7816-15;
d. Генерация ключа подписи;
е. Здание сертификата;
|
