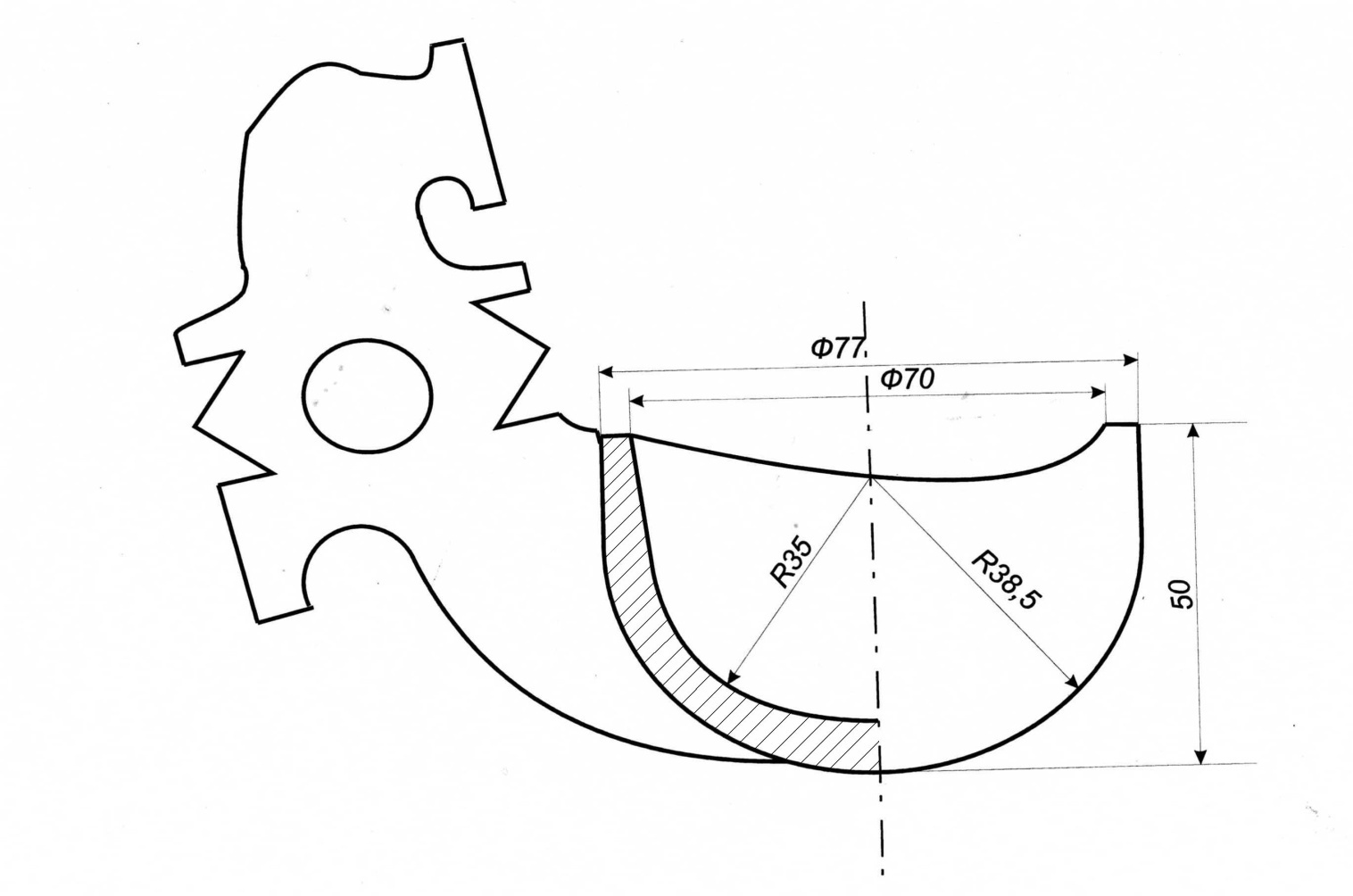

Сувенирный ковш
Поз. | Наименование детали | Кол-во | Материал | Размеры, мм |
1 | Ручка ковша | 1 | фанера | 120*60*5 |
2 | Ковш | 1 | липа | 150* |
Технологическая карта
Выпиливания ручки ковша лобзиком
Деталь | № операции | Последовательность выполнения работ | Графическое изображение | Инструменты, приспособления |
1 | 2 | 3 | 4 | 5 |

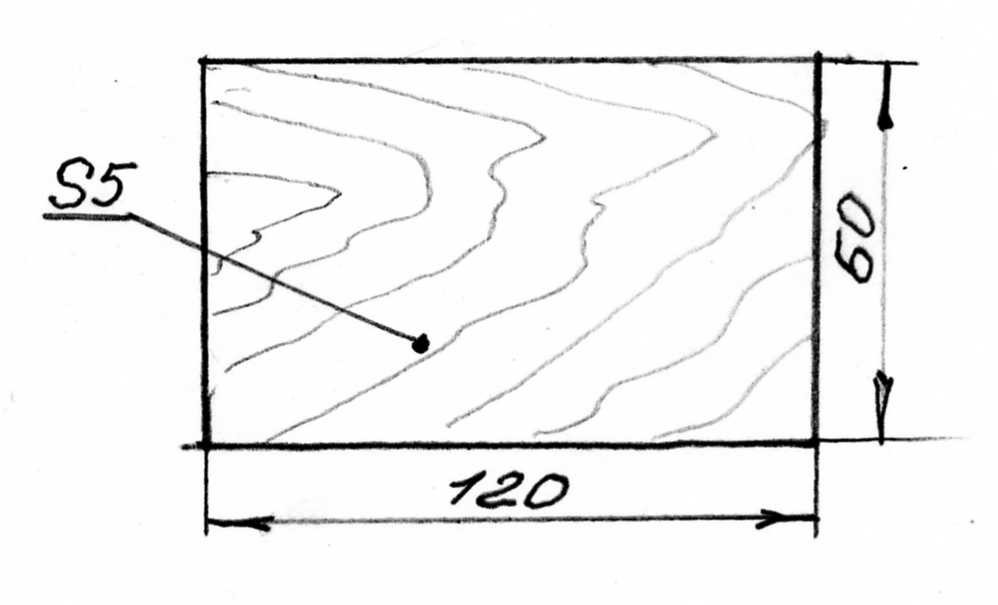

1 | 1 | Выбрать заготовку 120*60*5Место для формулы. и разметить заготовку по длине |
| Верстак, линейка, карандаш |

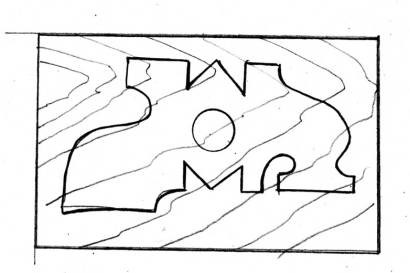

2 | Перевести рисунок по контуру шаблона |
| Карандаш, шаблон | |

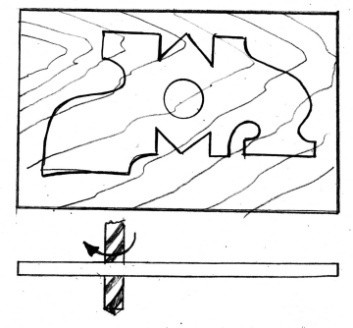

3 | Наметить центры отверстий и просверлить отверстия |
| Карандаш, сверлильный станок | |

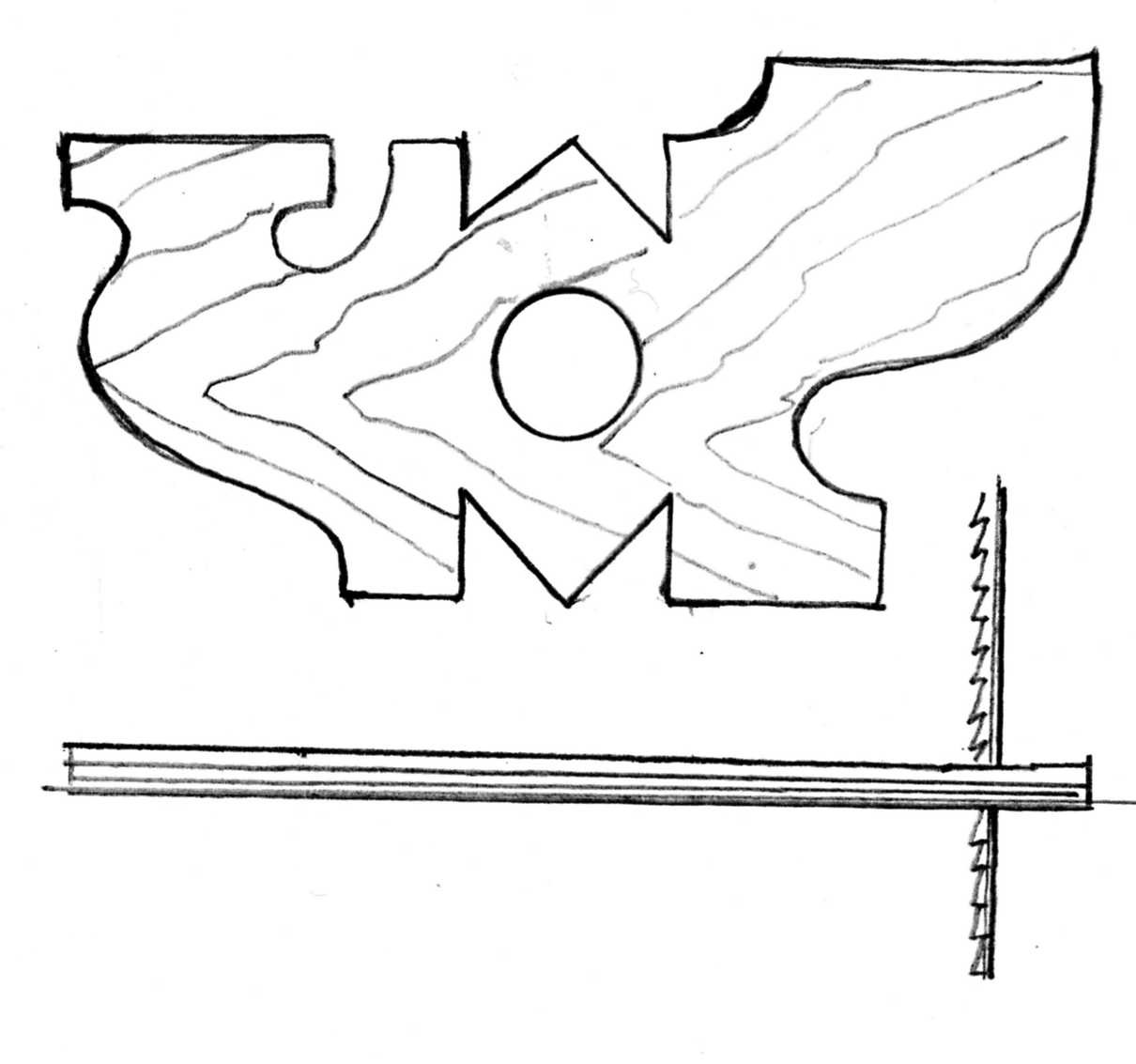

4 | Выпилить по контуру рисукнка |
| Верстак, лобзик, выпиловочный станок | |

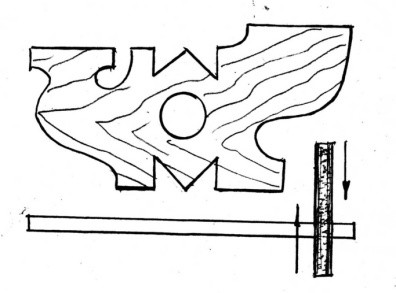

5 | Зачистить торцы, отшлифовать пласти |
| Верстак, шлифовальная бумага |
