2 февраля 22:00. Продолжение серии VII: опыты с надетыми на плату кольцами

   2 февраля 22:00. Продолжение серии VII: опыты с надетыми на плату кольцами.

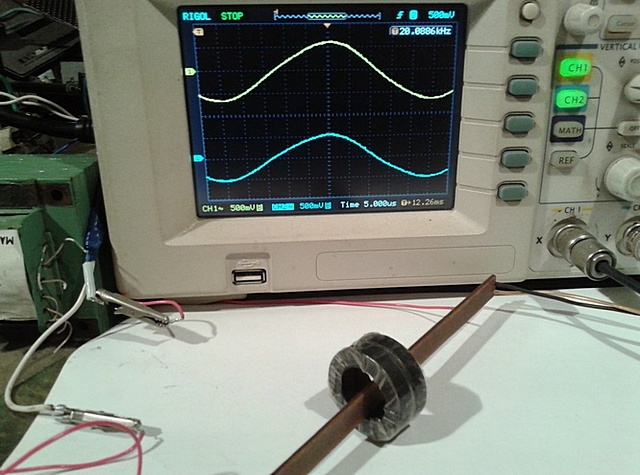

       Во всех опытах ток с генератора подается на параллельно соединенные боковые дорожки через

        измерительный резистор с величиной сопротивления 0. 5 ома (желтый луч осциллографа).

      Напряжение на боковых дорожках 580 мв, суммарный ток по ним 1 ампер

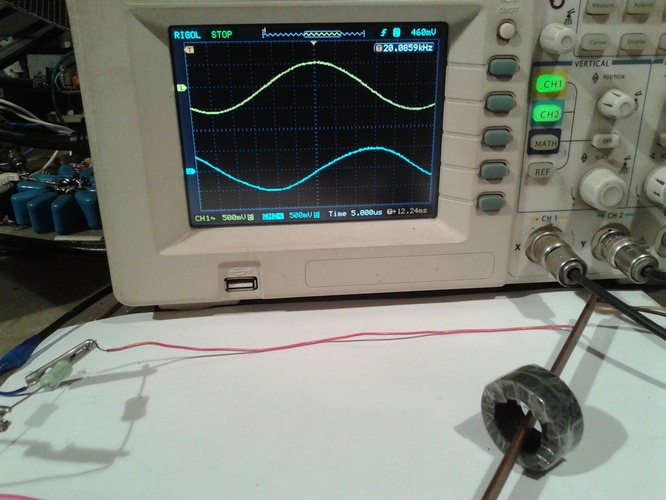

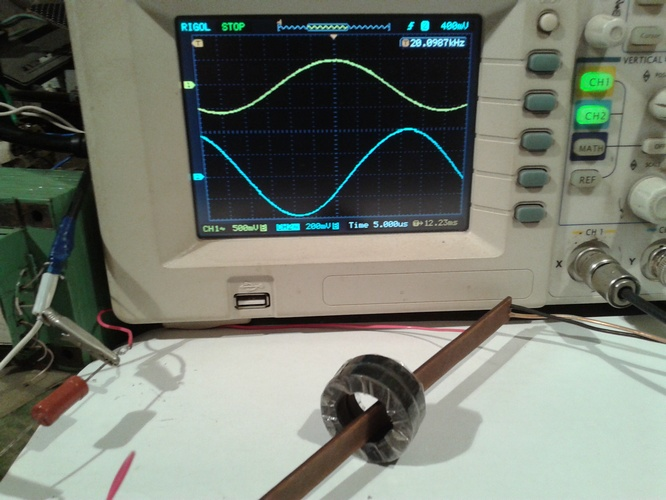

2) Фото 0066а. На средней дорожке нагрузки нет, напряжение на ней 500 мв.

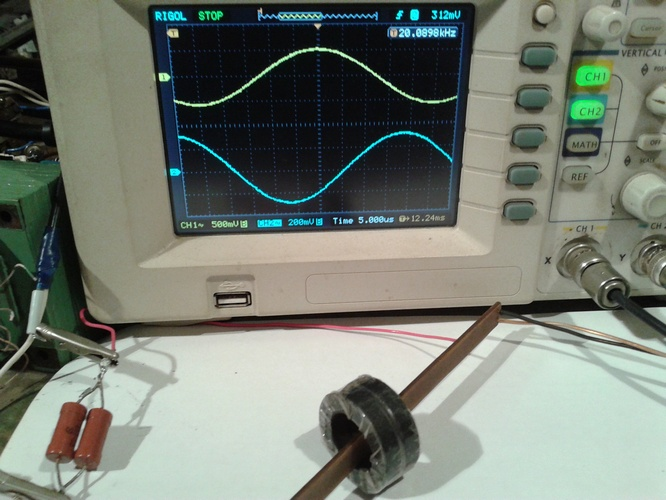

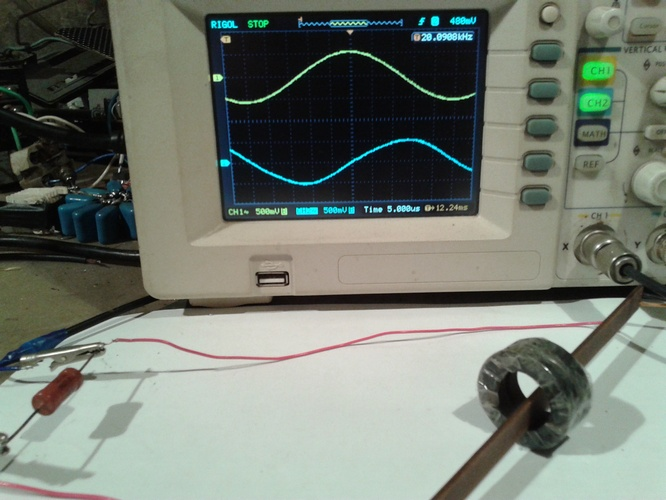

3) Фото 0067 (1) Средняя дорожка нагружена на резистор МЛТ-2, 0,5 Ом. Напряжение на нагрузке 312 мв.



     4) Фото 0068. Средняя дорожка нагружена на резистор МЛТ-2, 1 Ом. Напряжение на нагрузке 400 мв

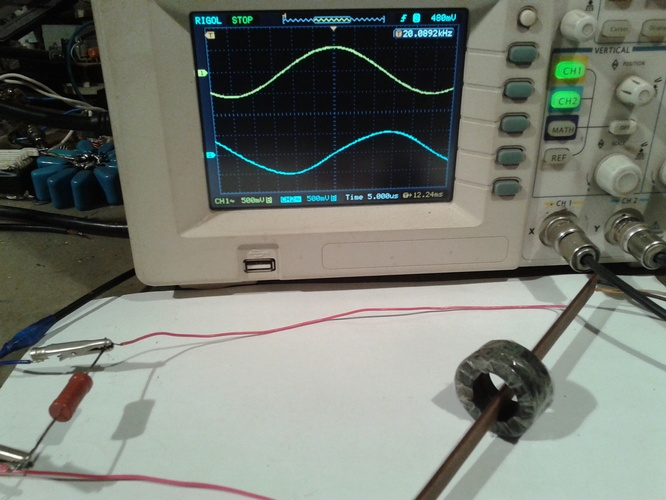

  5) Фото 0069. Средняя дорожка нагружена на резистор МЛТ-2, 10 Ом. Напряжение на нагрузке 460 мв.

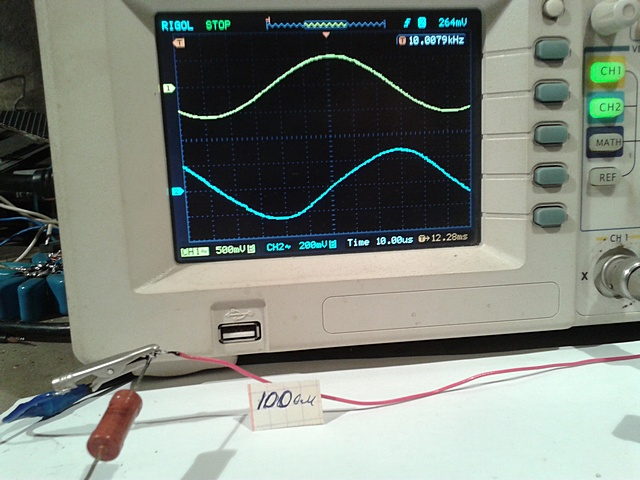

6) Фото 0070 (1) Средняя дорожка нагружена на резистор МЛТ-2, 100 Ом. Напряжение на нагрузке 480 мв.

7) Фото 0071. Средняя дорожка нагружена на резистор МЛТ-2, 1 кОм; напряжение на нагрузке - 480 мв.



    3 февраля 2019, 02:52. VIII серия: 1. опыты на частоте 10 кГц с платой без колец.

Ток генератора подается на соединенные параллельно боковые дорожки через измерительный резистор с величиной сопротивления 0,5 ома. Напряжение на нём 500 мв, напряжение на боковых дорожках - 60 мв;

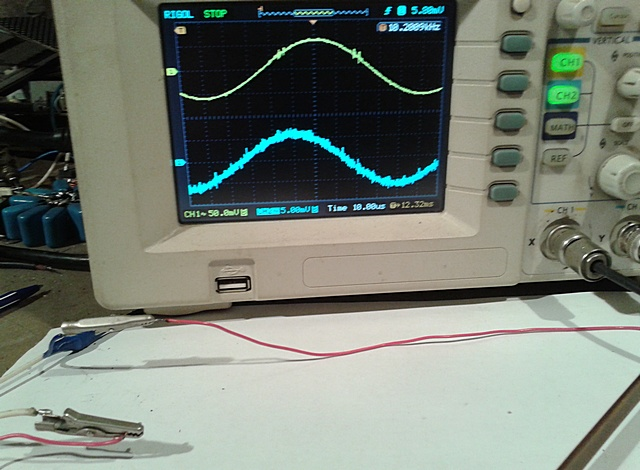

      1) Фото 0071ф. Напряжение на ненагруженной средней дорожке 5,8 мв.

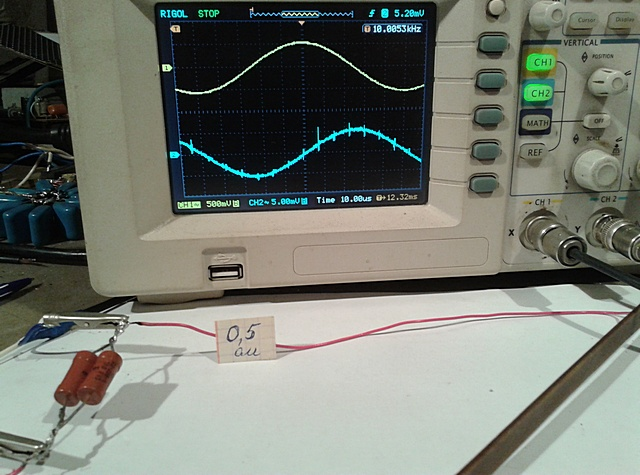

        2) Фото 0072 (1). Нагрузка средней дорожки 0,5 Ома. Напряжение на ней 5,2 мв.

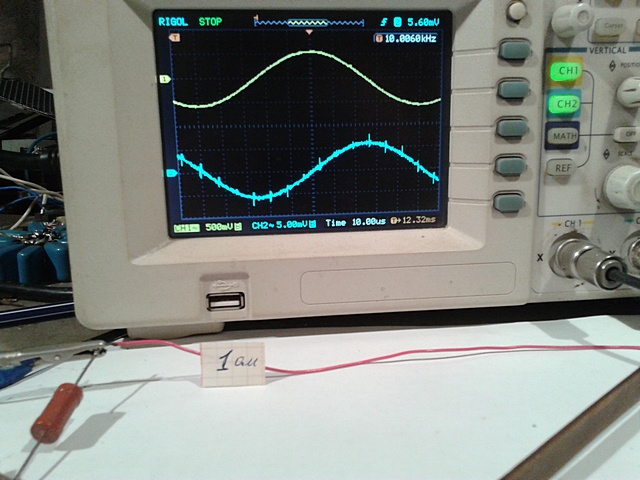

      3) Фото 0073 (1). Нагрузка средней дорожки 1 Ом. Напряжение на ней 5,6 мв.

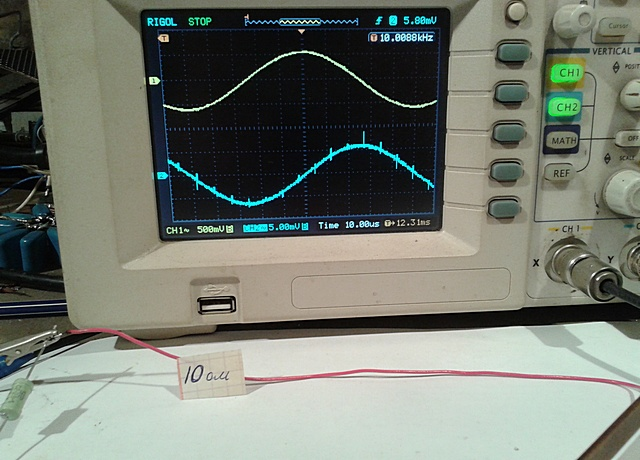

      4) Фото 0076. Нагрузка средней дорожки 10 Ом. Напряжение на ней 5,8 мв.

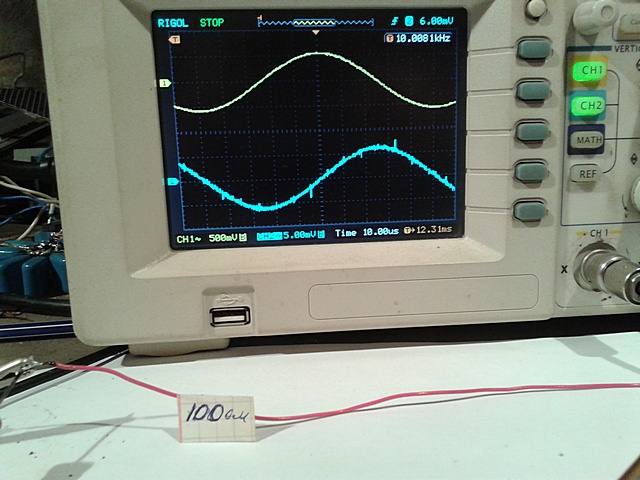

     5) Фото 0074. Нагрузка средней дорожки 100 Ом. Напряжение на ней 6,0 мв.

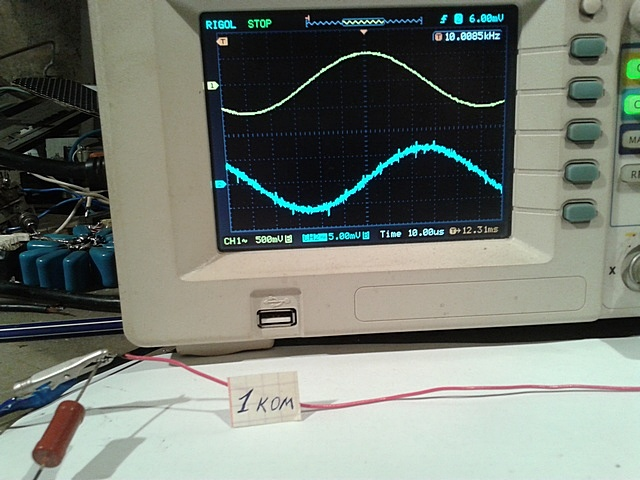

6) Фото 0075. Нагрузка средней дорожки 1 кОм. Напряжение на ней 6,0 мв.

  Два последних опыта (когда напряжение на нагрузке выше чем напряжение ХХ) можно, вероятно, объяснить увеличением уровня шумов в устройстве.

   3 февраля, 03:30: VIII серия: 2. опыты на частоте 10 кГц. На плату надеты ферритовые кольца.

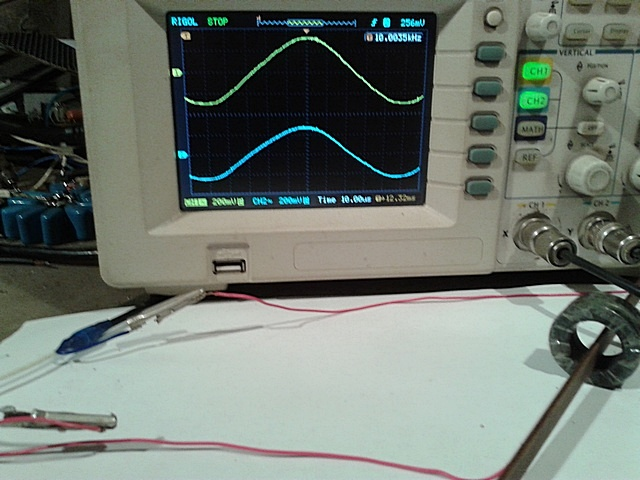

  1) Фото 0065фф. Напряжение на измерительном резисторе 0,5 В;

Напряжение на боковых дорожках 320 мв. Средняя дорожка не нагружена, напряжение на ней 256 мв.

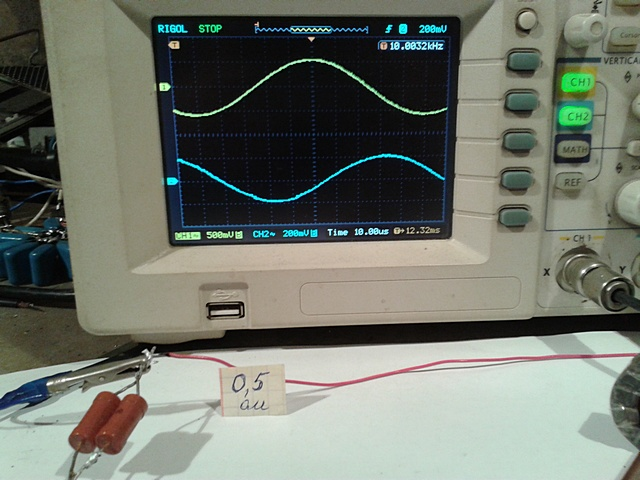

2) Фото 0066х. Нагрузка средней дорожки 0,5 Ома. Напряжение на ней 200 мв.

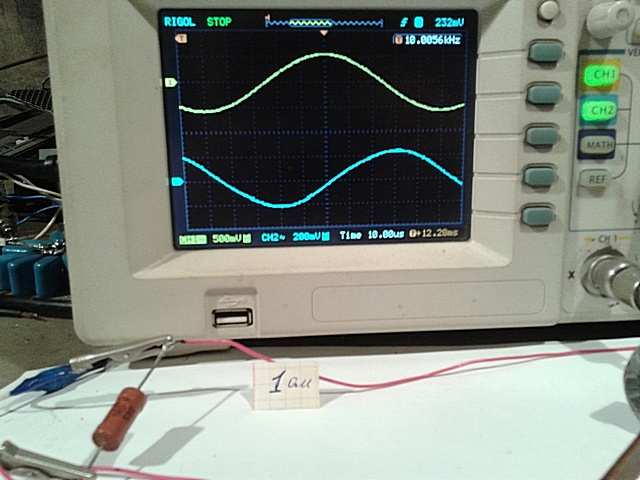

    3). Фото 0067и(1). Нагрузка средней дорожки 1 Ом. Напряжение на ней 232 мв.

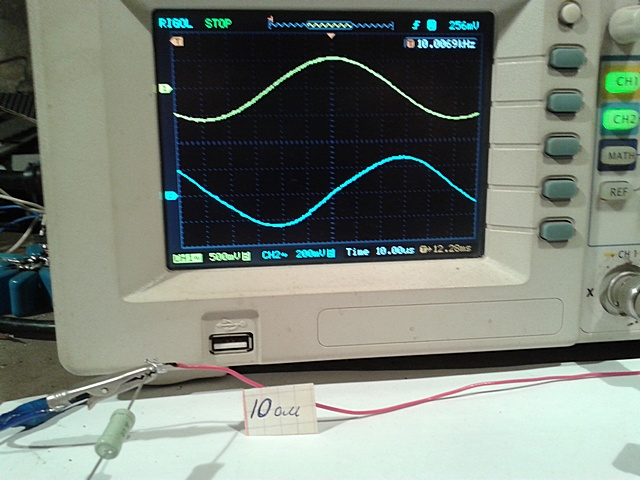

     4) Фото 0068и. Нагрузка средней дорожки 10 ом. Напряжение на ней 256 мв.



   5) Фото 0069и. Нагрузка средней дорожки100 ом; напряжение на ней 264 мв .

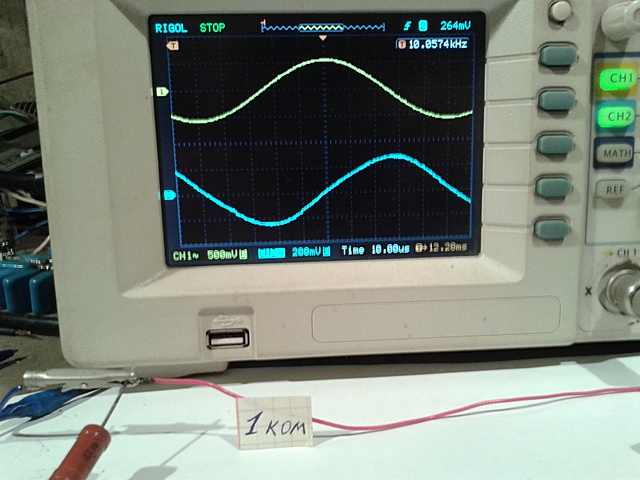

       6) Фото 0070и. Нагрузка средней дорожки 1 кОм; напряжение на ней 264 мв.
