Частотный ресурс для спутникового непосредственного звукового вещания в Российской Федерации

Частотный ресурс для спутникового непосредственного звукового вещания в Российской Федерации

, научный сотрудник НИИР

Настоящее время характеризуется стремительным развитием и проникновением во все сферы нашей жизни средств радиосвязи различного назначения, которые превратились в предмет первой необходимости. Не последнее место в общей структуре радиосвязи занимает радиовещание с использованием искусственных спутников Земли. Разработали и впервые реализовали эту технологию еще в 1970-х годах в СССР. Тогда были испытаны системы непосредственного спутникового радиовещания «Орбита-РВ» и «Радикал-ЗВ».

Непосредственное спутниковое радиовещание – логическое продолжение спутникового ТВ вещания – стало возможным в связи с разработкой мощных спутников с направленными антеннами.

В настоящее время в мире существует три реализованных проекта непосредственного спутникового звукового радиовещания:

·  два североамериканских, системы «XM Radio» и «Sirius»;

·  «WorldSpace».

Один действующий проект мобильного мультимедийного вещания:

·  совместный японо-корейский проект «MBSat».

Один проект мобильного интерактивного вещания на этапе тестирования:

·  ICO mimTM (mobile interactive media).

Кроме того, на стадии разработки находится ряд аналогичных проектов в Европе («ONDAS», «Solaris» (MTV Project)), Латинской Америке, Китае («CMB Satellite»), Индии («ISRO/DEVAS»).

По предварительным оценкам, в случае реализации разрабатываемых проектов в соответствии с заявленными сроками и с учетом уже существующих проектов через 10 лет мировой спутниковый сегмент НЗВ будет состоять из 25 спутников.

Рассмотрим кратко каждую из существующих систем.

1. Спутниковая система «XM Radio» включает в себя три геостационарных ИСЗ (115º з. д., 85.1º з. д. и 85.2º з. д). Непосредственное звуковое вещание осуществляется на Северную Америку в полосе 2332.5 – 2345 МГц (S-band) преимущественно на перевозимые приемные терминалы. В состав спутниковой системы входит дополнительный наземный компонент, состоящий из ретрансляторов спутникового сигнала.

2. Спутниковая система «Sirius» состоит из трех негеостационарных спутников (Sirius-1, -2 и -3) на высокоэллиптической орбите и наземной сети ретрансляторов. Непосредственное звуковое вещание также осуществляется на Северную Америку, но в полосе 2320 – 2332.5 МГц (S-band) и также на автомобильные приемники.

Использование спутников на ВЭО обладает преимуществом перед использованием ГСО орбиты, которое заключается в более высоких углах прихода сигнала и, следовательно, к меньшим областям затенения на Земле. Что, в свою очередь приводит к сокращению количество наземных ретрансляторов и общему удешевлению спутниковой системы в целом.

Необходимо отметить, что в настоящее время между этими спутниковыми операторами существует Соглашение о совместной работе и 15 мая 2008 г. должно произойти их полное слияние. По данным на март 2006 г. количество подписчиков обеих систем превысило 10 миллионов.

3. Спутниковая система «WorldSpace», в настоящее время состоит из двух геостационарных спутников: «AfriStar» (21º в. д.) и «AsiaStar» (105º в. д.) и включает сеть наземных ретрансляторов. Зоны покрытия системы представлены на рисунке 1. Непосредственное звуковой вещание осуществляется в полосе 1467 – 1492 МГц (L-band).

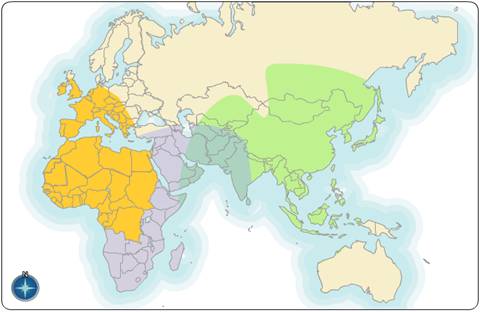

Рисунок 1. Зоны покрытия спутниковой системы «WorldSpace»

4. Спутниковая система мобильного мультимедийного вещания «MBSat» (рис. 2) со штаб квартирой в Японии (вещает на Японию и Юж. Корею). Включает в себя один геостационарный космический аппарат
(144º в. д.) и сеть наземных ретрансляторов. Непосредственное звуковое вещание осуществляется в полосе 2630 – 2655 МГц (S-band).

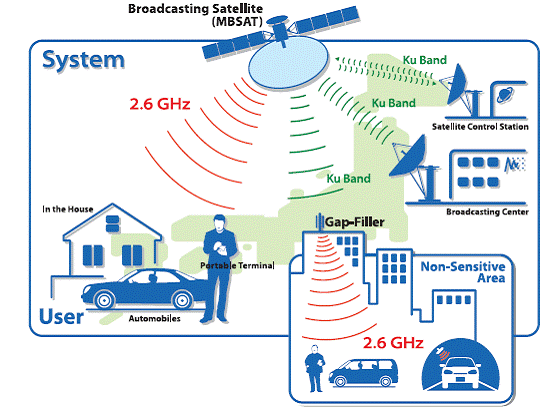

Рисунок 2. Структурная схема организации вещания в спутниковой системе «MBSat»

5. ICO mimTM спутниковая технология мобильного интерактивного вещания. Вещание осуществляется с геостационарного спутника «G1»
(92.85º з. д.) на Северную Америку, Пуэрто-Рико и Вирджинские острова. ИСЗ дополнен сетью наземных ретрансляторов. Используемая полоса частот 2170 – 2200 МГц (S-band).

В соответствии с Федеральной космической программой на 2006 – 2015 гг. в России также рассматривается создание систем СНЗВ:

·  «Экспресс-РВ» (»);

·  «Полярная звезда» ();

·  «Экспресс-Молния» (».)

Одной из основных проблем разработки систем СНЗВ в РФ является недостаток частотного ресурса.

В таблице 1 представлено существующее распределение полос частот для радиовещательной спутниковой службы.

Таблица 1

Регламент радиосвязи (Район 1)	Распределение полос радиочастот между радиослужбами в Российской Федерации
Полоса радиочастот/служба	Категория
МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ ( МГц в соответствии с Рез. 528 БР МСЭ)	Сноска 179: Возможность и условия использования отдельных участков радиочастот в пределах полосы МГц для развития … цифрового спутникового вещания определяются дополнительно….	ПР
МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ (п. 393. Полоса распределена для США, Индии и Мексики)	Нет распределения для РСС	ПР
МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ	Нет распределения для РСС	ПР
МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ (План РСС)	МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ (План РСС)	СИ
МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ	МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ	ГР
МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ	МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ	ГР
МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ	МГц РАДИОВЕЩАТЕЛЬНАЯ СПУТНИКОВАЯ	СИ

Решением ГКРЧ № 32/4 от 01.01.2001 г. для СНЗВ выделена полоса радиочастот 1480 – 1492 МГц, при условии, что ППМ на поверхности Земли не будет превышать величины минус 127 дБВт/м2.

Ранее проведенные исследования с участием МО РФ относительно возможности использования выделенной полосы радиочастот для СНЗВ показали, что станции цифрового наземного вещания в полосе МГц совместимы со средствами МО РФ (воздушная телеметрия) только при территориальном разносе 100-700 км. Поскольку система непосредственного спутникового звукового вещания без наземных станций цифрового вещания (ретрансляторов) нереализуема, то территориальные ограничения указанных размеров для такой системы неприемлемы.

Кроме того, эта полоса уже используется геостационарной спутниковой системой «WorldSpace» с зоной покрытия, охватывающей южную и западную часть территории РФ, что еще более затрудняет возможность ее использования для реализации отечественной системы СНЗВ.

Полосы радиочастот S-диапазона, используемые в остальных существующих системах СНЗВ (в том числе полоса 2170 – 2200 МГц, распределенная ПСС), не распределены для этих целей Национальной таблицей распределения полос частот и не могут быть использованы.

С учетом вышеизложенного, для успешной реализации системы СНЗВ в РФ необходимо проведение своевременных исследований относительно возможности совместного использования выделенных полос частот, проведение конверсии радиочастотного спектра и работа по корректировке Национальной таблицы распределения полос частот и положений Регламента радиосвязи МСЭ.
