Совмещенная антенна радиосвязи и радиолокационного оборудования

64 8851
Утвержден ЭЦП

1.1 Совмещенная антенна радиосвязи и радиолокационного оборудования

Содержание

1 Технические требования 8

2 Требования безопасности и охраны окружающей среды 18

3 Правила приемки 20

4 Методы контроля 25

5 Транспортирование и хранение 45

6 Указания по размещению, монтажу и эксплуатации 46

7 Гарантии изготовителя 48

Перечень принятых сокращений 49

Приложение А (обязательное) Ссылочные нормативные документы 50

Приложение Б (обязательное) Перечень контрольно-измерительных приборов и испытательного оборудования, необходимого для контроля изделия 51

Приложение В (рекомендуемое) Схемы подключения фидера с волновым сопротивлением 50 Ом к антенне К-674-14 по входу радиосвязи с помощью комплектов монтажных частей
(КМЧ-1, КМЧ-2, КМЧ-3) 54

Приложение Г (рекомендуемое) Схемы подключения фидера с волновым сопротивлением 75 Ом к антенне К-674-14 по входу радиосвязи с помощью комплектов монтажных частей
(КМЧ-4, КМЧ-5, КМЧ-6) 55

Приложение Д (справочное):

Совмещенная антенна радиосвязи и радиолокационного опознавания
К-674-14. Габаритный чертеж ЕИУА.464649.017ГЧ;

Совмещенная антенна радиосвязи и радиолокационного опознавания
К-674-14. Монтажный чертеж ЕИУА.464649.017МЧ;

Совмещенная антенна радиосвязи и радиолокационного опознавания
К-674-14. Монтажный чертеж ЕИУА.464649.017-03МЧ;

Комплект ЗИП групповой базовый к совмещенной антенне радиосвязи и радиолокационного опознавания К-674-14. Ведомость ЗИП ЕИУА.464963.198ЗИ;

Комплект ЗИП групповой базовый к совмещенной антенне радиосвязи и радиолокационного опознавания К-674-14. Ведомость ЗИП ЕИУА.464963.199ЗИ.

Примечание – Приложение Д скомплектовано в альбом по описи ЕИУА.464649.017ОП.

Настоящие технические условия (ТУ) распространяются на совмещенную антенну радиосвязи и радиолокационного опознавания К-674-14 (далее по тексту – антенна), предназначенную для обеспечения одновременной и независимой работы приемо-передающих устройств радиосвязи в УКВ-ДЦВ диапазонах при использовании в составе АКС и аппаратуры опознавания при использовании в составе изделия 67.

Антенна предназначена для установки на надводных кораблях, на которых обеспечивается суммарное затухание антенно-фидерного тракта (АФТ) РЛО (от входа антенны РЛО до узла 3Б1, включая высокочастотные кабели, переходы и приборы), не более 4,0 дБ.

Антенна может устанавливаться на надводных кораблях всех классов в наиболее высокой точке объекта для обеспечения круговой диаграммы направленности в горизонтальной плоскости.

Антенна предназначена для установки на кораблях с неограниченным районом плавания.

Настоящие ТУ являются обязательным руководством при изготовлении, испытаниях, приемке и поставке антенн К-674-14, а также при проектировании размещения, установке и монтаже антенн на объекте.

По условиям эксплуатации антенна соответствует требованиям
ГОСТ РВ 20.39.304 для аппаратуры групп 2.1.3 и 2.2.2.

По входу радиосвязи антенна К-674-14 обеспечивает работу радиостанций мощностью до 100 Вт в рабочем диапазоне частот от 100 до 400 МГц.

По входу РЛО антенна К-674-14 обеспечивает работу системы 67 в диапазоне VII и при этом функционально заменяет как прибор 3А10Д, так и совмещенную антенну К-698-2 по Уг2.092.005ТУ.

Антенна устойчива к воздействию морского (соляного) тумана, выдерживает ветровую нагрузку со скоростью ветра до 50 м/с, сохраняет работоспособность при качке с амплитудой ± 45˚ и периодом от 7 до 16 с и не имеет конструктивных элементов с резонансными частотами до 40 Гц.

Антенна, находясь под напряжением, не создает помех, имеющих характер непрерывного или периодического шипения (типа «ШИП»).

Требования устойчивости к воздействию импульсного и непрерывного нейтронного излучения обеспечиваются выбранными материалами и конструкцией антенны.

Антенна удовлетворяет требованиям стойкости к ПВ ЯВ по группе жесткости II согласно ГОСТ РВ 20.39.305.

Антенна удовлетворяет «Условиям поставки материалов, механизмов, приборов и оборудования для специальных судов ».

Антенна защищена от воздействия электромагнитных полей и токов естественного и искусственного происхождения в соответствии с
ГОСТ РВ 20.39.308.

Уровень индустриальных помех создаваемых антенной К-674-14 соответствует требованиям норм 11.

Антенна изготавливается и поставляется в шести вариантах комплектации. Исполнения антенн отличаются входным сопротивлением аппаратуры, подключаемой к ней по входу радиосвязи (50 и 75 Ом).

Кроме того, в зависимости от длины кабельной трассы, подключаемой к антенне по входу радиосвязи, она может быть укомплектована комплектами монтажных частей (КМЧ), обеспечивающих сращивание радиочастотных кабелей разных диаметров при прокладке трассы на объекте. Отличительные признаки вариантов комплектации (исполнения) приведены в таблице 1.

Все изменения, вносимые в утвержденные ТУ, проводятся на основании извещений об изменении в порядке и согласно требованиям, установленным ГОСТ 2.503.

Изменения принципиального характера, т. е. влекущие за собой изменения тактико-технических характеристик (ТТХ) изделия, условий эксплуатации, хранения, гарантии, массы, габаритных размеров, комплектации, требований к размещению и монтажу, требующие корректировки проектной документации предприятия-проектанта судна согласовываются и утверждаются предприятиями и организациями, согласовавшими и утвердившими настоящие ТУ. Прочие изменения подлежат согласованию и утверждению предприятием-разработчиком и представителем заказчика на нем.

Пример записи при заказе антенны К:

«Совмещенная антенна радиосвязи и радиолокационного опознавания
К, ЕИУА.464649.017-01, ЕИУА.464649.017ТУ, код продукции 64 8851 0470».

Пример записи в конструкторской документации:

«ЕИУА.464649.017-01, совмещенная антенна радиосвязи и радиолокационного опознавания К».

Таблица 1

Обозначение	Наименование	Индекс	Волновое сопротивление подключаемой аппаратуры, Ом	Длина фидера, м	Тип магистрального кабеля	Код продукции
до 20	до 50	до 80
ЕИУА.464649.017	Совмещенная антенна радиосвязи и радиолокационного опознавания	К-674-14	50	+	-	-	РК 50-9-11(12)	64 8851 0469
ЕИУА.464649.017-01	К	-	+	-	РК	64 8851 0470
ЕИУА.464649.017-02	К	-	-	+	РК	64 8851 0471
ЕИУА.464649.017-03	К	75	+	-	-	РК 75-9-13(12)	64 8851 0472
ЕИУА.464649.017-04	К	-	+	-	РК	64 8851 0473
ЕИУА.464649.017-05	К	-	-	+	РК	64 8851 0474

2 Технические требования

2.1 Общие требования

2.1.1 Антенна должна соответствовать требованиям настоящих технических условий и комплекту конструкторской документации согласно
ЕИУА.464649.017.

  (4.1)

2.2 Требования назначения

2.2.1 Параметры антенны по входу радиосвязи

2.2.1.1 Диаграмма направленности (ДН) в горизонтальной плоскости круговая с неравномерностью не более 3 дБ.

2.2.1.2 Диаграмма направленности в вертикальной плоскости имеет максимум излучения под углом к горизонту не более 30 º с допустимым уменьшением до 0,7 от максимального уровня в верхней части диапазона ДЦВ.

Примечание – Требования по 1.2.1.1 и 1.2.1.2 проверены на предварительных испытаниях, они обеспечиваются конструкцией антенны и гарантируются изготовителем.

2.2.1.3 Конструкция антенны должна обеспечивать надежный контакт в местах соединения токоведущих деталей. Сопротивление постоянному току не должно превышать 0,25 Ом.

  (4.2)

2.2.1.4 Коэффициент стоячей волны по напряжению (КСВН) в кабелях с волновым сопротивлением 50 Ом и 75 Ом в рабочем диапазоне частот от 100 до 400 МГц должен быть не более 2,5.

  (4.3)

2.2.2 Электрические параметры изоляционных узлов (вилок ВЧ и розеток ВЧ), входящих в состав комплектов монтажных частей

2.2.2.1 Сопротивление изоляции изоляционных узлов высокочастотных переходов в нормальных климатических условиях должно быть не менее 100 МОм, при повышенной температуре - не менее 10 МОм и при повышенной влажности - не менее 1 МОм (для исполнений К, К,
К, К).

  (4.4)

2.2.2.2 Электрическая прочность изоляции изоляционных узлов высокочастотных переходов, входящих в КМЧ (отсутствие пробоев, поверхностных перекрытий и искрообразования) для исполнений К, К, К, К, должна быть не менее 0,5 кВ на частоте 50 Гц.

  (4.5)

2.2.3 Параметры антенны по входу РЛО

2.2.3.1 Сопротивление изоляции по основному входу (соединитель Х1), в нормальных климатических условиях на предприятии-изготовителе должно быть не менее 100 МОм, при повышенной температуре - не менее 10 МОм и при повышенной влажности - не менее 1 МОм.

  (4.6)

2.2.3.2 КСВН на рабочих частотах (F2, F3, F4 диапазона VII) должен быть:

- по основному входу (соединитель Х1) не более 2,0;

- по контрольному входу (соединитель Х2) не более 7,0.

Примечание – Значение частот F2, F3, F4 приведены в таблице сигналов ГБ0.100.101Т.

  (4.7)

2.2.3.3 Диаграмма направленности (ДН) в горизонтальной плоскости по основному входу должна быть круговая с неравномерностью не более 2 дБ.

  (4.8)

2.2.3.4 Коэффициент усиления (КУ) в контролируемой угломестной плоскости (КУП) должен быть более значений, определяемых ломаной линией в декартовой системе координат, построенной через значения угла места, указанные в таблице 2.

Таблица 2

Угол места (β)	КУ по основному входу РЛО антенны
+ 20º	> 0,9
+ 5º	> 0,9
0º	> 0,9
- 5º	> 0,9
- 20º	> 0,9
- 30º	> 0,5

  (4.9)

2.2.4 Электрическая развязка между основным входом РЛО и входом радиосвязи на крайних частотах диапазона радиосвязи должна быть не менее 15 дБ.

Примечание – Допускается снижение развязки до уровня 12 дБ в средней части частотного диапазона.

  (4.10)

2.3 Требования надежности

2.3.1 По числу уровней функционирования антенна К-674-14 относится к виду II, по режиму применения – к МКЦП по ГОСТ РВ20.39.303.

2.3.2 Вероятность безотказной работы за 5000 ч работы - не менее 0,96.

2.3.3 Назначенный срок службы антенны – 30 лет, включая суммарную продолжительность заводских ремонтов.

2.3.4 Назначенный срок службы антенны до заводского ремонта – 10 лет, начиная с момента сдачи антенны заказчику.

2.3.5 Критерии отказа антенны по входу радиосвязи:

−  увеличение сопротивления постоянному току до значений более 0,25 Ом в условиях стенда и более 5,0 Ом на входе кабеля в условиях объекта;

−  значения КСВН > 2,5 в условиях стенда и КСВН > 3,0 на входе кабеля в условиях объекта.

2.3.6 Критерии отказа антенны по входам РЛО:

−  значения КСВН > 2,0 в условиях стенда;

−  отсутствие сигнала на входе фидера основного канала при наличии контрольного сигнала на входе контрольного соединителя.

−  уменьшение сопротивления изоляции до значения менее 1 МОм по основному входу.

  (4.11)

2.4 Требования стойкости к внешним воздействиям

2.4.1 Антенна должна удовлетворять требованиям 1.2.3.1 настоящих ТУ и сохранять механическую прочность после воздействия вибрации на одной из частот в диапазоне от 20 до 30 Гц с ускорением 19,6 м/с2 (2 g) в течение 30 мин.

  (4.12)

2.4.2 Антенна должна удовлетворять требованиям 1.2.1.3 и 1.2.3.2 настоящих ТУ и не иметь механических повреждений во время и после воздействия синусоидальной вибрации в диапазоне частот от 5 до 200 Гц с ускорением 19,6 м/с2 (2 g).

  (4.13)

2.4.3 Антенна должна удовлетворять требованиям 1.2.1.3 и 1.2.3.1 настоящих ТУ и сохранять прочность после воздействия синусоидальной вибрации в диапазоне частот от 5 до 200 Гц с ускорением 19,6 м/с2 (2 g).

  (4.14)

2.4.4 Антенна должна удовлетворять требованиям 1.2.1.3 и 1.2.3.2 настоящих ТУ и не должна иметь механических повреждений после воздействия одиночных механических ударов с ускорением 980 м/с2 (100 g) и длительностью действия ударного ускорения от 0,5 до 2,0 мс.

  (4.15)

2.4.5 Антенна должна удовлетворять требованиям 1.2.1.3 и 1.2.3.2 настоящих ТУ и сохранять устойчивость и прочность после воздействий механических ударов многократного действия с ускорением до 147 м/с2 (15 g) и длительностью действия ударного ускорения от 5 до 15 мс.

  (4.16)

2.4.6 Антенна должна удовлетворять требованиям 1.2.1.3, 1.2.3.1 и 1.2.2.1 настоящих ТУ и сохранять внешний вид во время и после воздействия пониженной температуры минус 40 °С и выдерживать предельную пониженную температуру минус 50 °С.

  (4.17)

2.4.7 Антенна должна удовлетворять требованиям 1.2.1.3, 1.2.3.1 и 1.2.2.1 настоящих ТУ и сохранять внешний вид во время и после воздействия повышенной температуры + 55 °С и выдерживать предельную температуру
+ 70 °С.

  (4.18)

2.4.8 Антенна должна удовлетворять требованиям 1.2.1.3, 1.2.3.1 и 1.2.2.1 настоящих ТУ и сохранять внешний вид во время и после воздействия повышенной влажности 100 % при температуре + 35 °С.

  (4.19)

2.4.9 Антенна должна быть устойчива к воздействию атмосферных конденсированных осадков (инея и росы).

  (4.20)

2.4.10 Конструкция антенны должна иметь водозащищенное исполнение

  (4.21)

2.5 Конструктивные требования

2.5.1 Габаритные, установочные и присоединительные размеры не должны отличаться от указанных в чертежах, а масса не должна отличаться более чем на 5 % от массы, указанной в чертежах.

Масса и габаритные размеры для справок приведены в таблице 3.

Таблица 3

Обозначение	Наименование	Код	Габаритные размеры, мм	Масса, кг
ЕИУА.464649.017	Совмещенная антенна радиосвязи и радиолокацион-ного опознавания	К-674-14	Ø 290´1745	40,0
ЕИУА.464649.017-01	К
ЕИУА.464649.017-02	К
ЕИУА.464649.017-03	К
ЕИУА.464649.017-04	К
ЕИУА.464649.017-05	К
Продолжение таблицы 3
Обозначение	Наименование	Код	Габаритные размеры, мм	Масса, кг
ЕИУА.464961.131	Комплект монтажных частей	КМЧ-1	135´107´80	1,4
ЕИУА.464961.131-01	КМЧ-2	220´205´95	3,2
ЕИУА.464961.131-02	КМЧ-3	3,8
ЕИУА.464961.131-03	Комплект монтажных частей	КМЧ-4	135´107´80	1,4
ЕИУА.464961.131-04	КМЧ-5	220´205´95	3,2
ЕИУА.464961.131-05	КМЧ-6	3,8

  (4.22)

2.6 Требования к сырью, материалам, покупным изделиям

2.6.1 Применяемые для изготовления антенны материалы и покупные изделия должны соответствовать требованиям соответствующих стандартов и технических условий.

Для изготовления антенны должны быть применены покупные изделия, принятые представителем заказчика и прошедшие входной контроль на предприятии-изготовителе.

Покупные изделия, которые не имеют приемки заказчика, могут применяться с приемкой ОТК после проведения входного контроля в присутствии представителя заказчика по ТУ в объеме, согласованном с представителем заказчика.

  (4.23)

2.7 Комплектность

2.7.1 Комплект поставки антенны должен соответствовать перечисленному в таблице 4.

  (4.24)

Таблица 4 - Комплектность

Наименование изделия, составных частей изделия	Обозначение код продукции	Обозначение ТУ	Количество на исполнение ЕИУА.464649.017-	Примеча-ние
-	01	02	03	04	05
Антенна К-674-14	ЕИУА.464649.017 64 8856 0469	ЕИУА.464649.017ТУ	1	-	-	-	-	-
Антенна К	ЕИУА.464649.017-01 64 8856 0470	ЕИУА.464649.017ТУ	-	1	-	-	-	-
Антенна К	ЕИУА.464649.017-02 64 8856 0471	ЕИУА.464649.017ТУ	-	-	1	-	-	-
Антенна К	ЕИУА.464649.017-03 64 8856 0472	ЕИУА.464649.017ТУ	-	-	-	1	-	-
Антенна К	ЕИУА.464649.017-04 64 8856 0473	ЕИУА.464649.017ТУ	-	-	-	-	1	-
Антенна К	ЕИУА.464649.017-05 64 8856 0474	ЕИУА.464649.017ТУ	-	-	-	-	-	1

Продолжение таблицы 4

Наименование изделия, составных частей изделия	Обозначение код продукции	Обозначение ТУ	Количество на исполнение ЕИУА.464649.017-	Примеча-ние
-	01	02	03	04	05
	1 Сборочные единицы
1.1 Основание	ЕИУА.301314.069		1	1	1	1	1	1
1.2 Фланец	ЕИУА.305142.023		1	1	1	1	1	1
1.3 Кожух с фланцем	ЕИУА.468589.190		1	1	1	1	1	1
1.4 Прибор 3А10Д	ГБ2.092.266	ГБ2.092.266ТУ	1	1	1	1	1	1
1.5 Антенна радиосвязи	ЕИУА.464651.023		1	1	1	-	-	-
1.6 Антенна радиосвязи	ЕИУА.464651.023-01		-	-	-	1	1	1
	2 Комплекты
2.1 Комплект эксплуатационных документов по ведомости	ЕИУА.464649.017ВЭ		1	1	1	-	-	-
2.2 Комплект эксплуатационных документов по ведомости	ЕИУА.464649.017-01ВЭ		-	-	-	1	1	1
2.3 Комплект монтажных частей КМЧ-1	ЕИУА.464961.131		1	-	-	-	-	-
2.4 Комплект монтажных частей КМЧ-2	ЕИУА.464961.131-01		-	1	-	-	-	-

Продолжение таблицы 4

Наименование изделия, составных частей изделия	Обозначение код продукции	Обозначение ТУ	Количество на исполнение ЕИУА.464649.017-	Примеча-ние
-	01	02	03	04	05
2.5 Комплект монтажных частей КМЧ-3	ЕИУА.464961.131-02		-	-	1	-	-	-
2.6 Комплект монтажных частей КМЧ-4	ЕИУА.464961.131-03		-	-	-	1	-	-
2.7 Комплект монтажных частей КМЧ-5	ЕИУА.464961.131-04		-	-	-	-	1	-
2.7 Комплект монтажных частей КМЧ-6	ЕИУА.464961.131-05		-	-	-	-	-	1
Примечание - По отдельным договорам поставляются: −  комплект ЗИП групповой базовый (ЗИП-Г) для исполнений антенн совмещенных, работающих с аппаратурой с волновым сопротивлением 50 Ом (К-674-14, К, К), по спецификации ЕИУА.464963.198; −  комплект ЗИП групповой базовый (ЗИП-Г) для исполнений антенн совмещенных, работающих с аппаратурой с волновым сопротивлением 75 Ом (К, К, К), по спецификации ЕИУА.464963.199; −  документы из комплекта ЭД и настоящие ТУ; −  прибор 3А10Д ГБ2.092.266 (изготовитель г. Казань).

  (4.25)

2.8 Маркировка

2.8.1 Антенна и ее составные части должны иметь маркировку, содержание, места и способы нанесения которой соответствуют сборочному чертежу ЕИУА.464649.017СБ.

2.8.2 Транспортная тара должна иметь маркировку в соответствии с требованиями ГОСТ 14192. Содержание и место нанесения маркировки должны соответствовать требованиям чертежа ЕИУА.464649.017СБ.

2.8.3 Маркировка антенны после нахождения ее в условиях, предусмотренных настоящими ТУ, не должна осыпаться, расплываться, выцветать, должна быть спирто- бензоустойчивой и удовлетворять требованиям ГОСТ РВ20.39.308.

  (4.26)

2.9 Упаковка

2.9.1 Антенна должна быть подвергнута консервации в соответствии с ГОСТ ВД9.014, вариант защиты В3-10 в соответствии с требованиями чертежа ЕИУА.464966.569СБ.

2.9.2 Упаковка антенны должна соответствовать требованиям ГОСТ В 9.001, вариант упаковки ВУ-4, условия хранения – Ж2 по ГОСТ 15150 в закрытом помещении в течение 5 лет

Упаковка должна удовлетворять требованиям ГОСТ РВ20.39.308.

2.9.3 Срок хранения без переконсервации – 3 года.

  (4.27)

2.10 Прочность при транспортировании

2.10.1 Антенна должна быть прочной при транспортировании в упакованном виде в условиях группы «Ж» в соответствии с ГОСТ РВ20.57.305.

  (4.28)

3 Требования безопасности и охраны окружающей среды

3.1 Требования безопасности

3.1.1 При установке и монтаже антенны, при испытаниях необходимо соблюдать требования безопасности, установленные на предприятии-изготовителе антенны.

3.1.2 При проведении испытаний на электрическую прочность с помощью высоковольтной установки необходимо соблюдать следующие правила:

- не дотрагиваться до испытываемых узлов, находящихся под напряжением;

- использовать при работе резиновые перчатки.

3.1.3 Заземление антенны осуществляется с помощью болтов крепления, выполненных в соответствии с требованиями ГОСТ 21130.

3.1.4 Инженерно-технический персонал и рабочие, принимающие участие в монтаже антенны на объекте, должны иметь удостоверения по технике безопасности и в своей работе руководствоваться «Правилами по технике безопасности при выполнении электромонтажных, радиомонтажных и радиоремонтных работ на судах».

3.1.5 Площадка, на которой производится монтаж антенны, должна иметь необходимые ограждения, освещение и другие приспособления, обеспечивающие безопасность работ по монтажу.

3.1.6 Запрещается проводить монтажные и профилактические работы с антенной при работающих радиопередающих устройствах (РПДУ).

3.2 Требования охраны окружающей среды

3.2.1 Составные части антенны К-674-14 и изделие в целом не содержат вредных и токсичных веществ и не представляют опасности для окружающей среды, здоровья и генетического фонда человека при испытаниях, транспортировании, эксплуатации и утилизации антенны.

4 Правила приемки

4.1 Для контроля качества и приемки антенны устанавливаются три категории контрольных испытаний:

-  приемо-сдаточные;

-  периодические;

-  типовые.

4.2 Все испытания проводит предприятие-изготовитель своими силами и средствами.

4.3 Испытания и приемка антенны производятся в соответствии с настоящими ТУ и комплектом учтенной конструкторской документации по ЕИУА.464649.017, утвержденными заказчиками.

4.4 Порядок проведения испытаний и оформление их результатов должны соответствовать требованиям ГОСТ РВ15.307 и настоящих ТУ.

4.5 Покупные изделия, применяемые при изготовлении антенны, должны быть приняты представителем заказчика на предприятии-поставщике.

При отсутствии представителя заказчика на предприятии-поставщике разрешается по согласованию с представителем заказчика на предприятии-изготовителе изделия применять электрорадиоизделия (ЭРИ) с приемкой ОТК. Качество используемых покупных изделий должно быть подтверждено результатами входного контроля, проводимого в соответствии с ГОСТ 24297.

4.6 Все испытания, если в их методике нет особых указаний, должны проводиться в нормальных климатических условиях:

-  температура воздуха от плюс 15 до плюс 35 оС;

-  относительная влажность воздуха от 45 до 80 %;

-  атмосферное давление от 8,6·104 до 10,6·104 Па (от 645 до 795 мм рт. ст.).

4.7 Приемо-сдаточным испытаниям подвергается каждая антенна
К-674-14, принятая ОТК предприятия-изготовителя.

4.8 Периодические испытания проводятся:

-  при запуске антенны в производство или возобновлении ее изготовления после перерыва более 5 лет – на первом образце;

-  при установившемся производстве – на каждом десятом образце или 1 раз в 2 года при большем количестве изготавливаемых изделий.

4.9 Антенны, подвергнутые периодическим испытаниям, подлежат использованию по решению заказчика.

4.10 Повторные периодические испытания после устранения обнаруженных дефектов проводят на удвоенном количестве изделий.

4.11 Состав и последовательность приемо-сдаточных и периодических испытаний приведены в таблице 5.

Таблица 5

Вид испытания (контроля)	Наименование испытаний	Номер пункта ТУ
приемо-сдаточные	перио-дические	техни-ческие требова-ния	методы контроля
Проверка соответствия конструкторской документации	+	+	1.1.1	4.1
Проверка сопротивления постоянному току по входу радиосвязи	+	+	1.2.1.3	4.2
Проверка КСВН по входу радиосвязи	+	+	1.2.1.4	4.3
Проверка сопротивления изоляции изоляционных узлов, входящих в КМЧ	+*	+*	1.2.2.1	4.4
Проверка электрической прочности изоляции изоляционных узлов высокочастотных переходов, входящих в КМЧ	+*	+*	1.2.2.2	4.5
* Для исполнений антенн К, К, К, К.
Продолжение таблицы 5
Вид испытания (контроля)	Наименование испытаний	Номер пункта ТУ
техни-ческие требова-ния	методы контроля
приемо-сдаточные	перио-дические
Проверка сопротивления изоляции по основному входу РЛО	+	+	1.2.3.1	4.6
Проверка КСВН по основному и контрольному входу РЛО	+	+	1.2.3.2	4.7
Проверка ДН в горизонтальной плоскости по основному входу РЛО	+	+	1.2.3.3	4.8
Проверка КУ по основному входу РЛО	+	+	1.2.3.4	4.9
Проверка электрической развязки между входом РЛО и входом радиосвязи	−	+	1.2.4	4.10
Проверка надежности	−	+	1.3	4.11
Испытание на вибропрочность на одной частоте	+	+	1.4.1	4.12
Испытание на устойчивость при воздействии синусоидальной вибрации в диапазоне частот	−	+	1.4.2	4.13
Испытание на прочность при воздействии синусоидальной вибрации в диапазоне частот	−	+	1.4.3	4.14
Испытание на прочность при воздействии механических ударов одиночного действия	−	+	1.4.4	4.15
Испытание на прочность и устойчивость при воздействии механических ударов многократного действия	−	+	1.4.5	4.16
* Для исполнений антенн К, К, К, К.
Продолжение таблицы 5
Вид испытания (контроля)	Наименование испытаний	Номер пункта ТУ
техни-ческие требова-ния	методы контроля
приемо-сдаточные	перио-дические
Испытание на воздействие пониженной температуры	−	+	1.4.6	4.17
Испытание на воздействие повышенной температуры	−	+	1.4.7	4.18
Испытание на воздействие повышенной влажности	−	+	1.4.8	4.19
Воздействие атмосферных конденсированных осадков	−	+	1.4.9	4.20
Водозащищенность	+	+	1.4.10	4.21
Проверка массы и габаритных размеров	+	+	1.5	4.22
Проверка правильности применения ЭРИ	+	+	1.6	4.23
Окончательные электрические проверки: - проверка КСВН по входу радиосвязи;	−	+	1.2.1.4	4.3
- проверка КСВН по входу РЛО;	−	+	1.2.3.2	4.7
- проверка сопротивления постоянному току по входу радиосвязи;	−	+	1.2.1.3	4.2
- проверка сопротивления изоляции по основному входу РЛО	−	+	1.2.3.1	4.6
Проверка комплектности	+	+	1.7	4.24
Проверка маркировки	+	+	1.8	4.25
Проверка упаковки	+	+	1.9	4.26
Испытание на прочность при транспортировании	−	+*	1.10	4.27
* Испытания проводят на головном образце.
Продолжение таблицы 5
Вид испытания (контроля)	Наименование испытаний	Номер пункта ТУ
техни-ческие требова-ния	методы контроля
приемо-сдаточные	перио-дические
Примечания 1  «+» – испытания проводят, «–» – испытания не проводят. 2  Последовательность проведения периодических испытаний может быть изменена по согласованию с заказчиком.

4.12 Типовые испытания проводятся при конструктивных и технологических изменениях, влияющих на характеристики антенны, по программе предприятия-изготовителя, согласованной с разработчиком и представителем заказчика.

5 Методы контроля

5.1 Проверку антенны на соответствие требованиям 1.1.1 настоящих ТУ проводить внешним осмотром и сличением с конструкторской документацией по спецификации ЕИУА.464649.017.

5.2 Проверку по 1.2.1.3 настоящих ТУ производить микроомметром. Для этого микроомметр подключить к центральной жиле и корпусу соединителя Х3 и измерить сопротивление электрической цепи.

Антенна считается выдержавшей проверку, если значение сопротивления постоянному току соответствует требованиям 1.2.1.3 настоящих ТУ.

5.3 Проверку КСВН по входу радиосвязи по 1.2.1.4 настоящих ТУ проводить в следующем порядке:

а)  установить антенну вертикально на измерительном стенде и подключить к соединителю Х3 кабель типа РК50-9-11(12) или РК75-9-13(12) (в зависимости от исполнения антенны радиосвязи) длиной 20 м;

б)  измерить КСВН с помощью измерителя комплексных коэффициентов передачи в соответствии с методикой, приведенной в СТП ДНИЯ 5.43.4. Измерение производится в диапазоне частот от 100 до 400 МГц:

- с дискретностью 10 МГц в диапазоне частот от 100 до 180 МГц включительно;

- с дискретностью 20 МГц в диапазоне частот от 180 до 400 МГц.

Антенна считается выдержавшей испытание, если она удовлетворяет требованиям 1.2.1.4 настоящих ТУ.

5.4 Проверку по 1.2.2.1 настоящих ТУ в нормальных климатических условиях производить с помощью мегаомметра при испытательном напряжении 500 В. Один вывод мегаомметра соединить с центральной частью перехода (штырь или гнездо), а другой с корпусом перехода. Измерить сопротивление изоляции.

Проверку сопротивления изоляции в условиях повышенной температуры и повышенной влажности производить в соответствии с 4.18 и 4.19 настоящих ТУ соответственно.

Антенна считается выдержавшей проверку, если измеренное значение сопротивления изоляции соответствует требованиям 1.2.2.1 настоящих ТУ.

5.5 Поверку по 1.2.2.2 настоящих ТУ производить по схеме в соответствии с рисунком 1.

Проверке подвергать изоляционный узел (вилка ВЧ или розетка ВЧ), который устанавливается на диэлектрической подставке, выполненной из фторопласта. Перед началом проверки изоляционный узел протереть спиртом. Проверку производить с помощью пробойной установки на частоте 50 Гц при плавном повышении напряжения до испытательного значения 0,5 кВ. Время проверки – 1 мин.

Рисунок 1 – Схема проверка электрической прочности
изоляционных узлов

Антенна считается выдержавшей проверку, если она удовлетворяет требованиям 1.2.2.2 настоящих ТУ.

5.6 Проверку по 1.2.3.1 настоящих ТУ производить мегаомметром при испытательном напряжении 500 В. Один вывод мегаомметра соединить с центральной частью соединителя Х1, а другой – с корпусом соединителя.

Антенна считается выдержавшей проверку, если значение сопротивления изоляции соответствует требованиям 1.2.3.1 настоящих ТУ.

5.7 Проверку по 1.2.3.2 настоящих ТУ производить измерителем КСВН панорамным на измерительном стенде. Антенну установить в вертикальном положении. Измерение производить в соответствии с методикой, приведенной в СТП ДНИЯ 5.43.4.

Измерение КСВН по основному входу (соединитель Х1) производить на частотах F2, F3, F4 диапазона VII. По контрольному входу (соединитель Х2) измерение производить на частоте F4 диапазона VII. Подключение антенны к измерительному прибору производить кабелем РК75-9-13(12) длиной не более 5 м.

Антенна считается выдержавшей проверку, если значение КСВН соответствует требованиям 1.2.3.2 настоящих ТУ.

5.8 Проверку по 1.2.3.3 настоящих ТУ производить по схеме в соответствии с рисунком 2, подключив измерительный кабель к соединителю Х1. Измерения проводить методом вращения поворотного стола с исследуемой антенной вокруг оси на 360º. Исследуемую антенну установить вертикально в центре поворотного стола стенда.

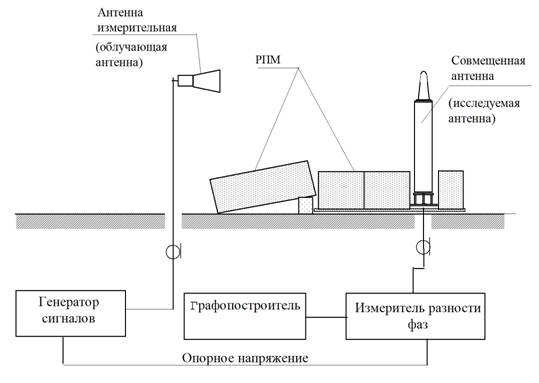

Рисунок 2 – Схема измерения ДН в горизонтальной плоскости

В качестве облучающей антенны использовать рупорную измерительную антенну, которая устанавливается на расстоянии от 4 до 6 м от исследуемой антенны на высоте фазового центра исследуемой антенны (прибор 3А10Д).

Поверхность стенда между антеннами и под исследуемой антенной должна быть покрыта радиопоглощающим материалом (РПМ).

На частотах F2, F3, F4 измерить ДН в горизонтальной плоскости. ДН записываются на графопостроитель в декартовой системе координат. На графопостроитель сигнал подается с линейного выхода измерителя разности фаз. Измеритель разности фаз в данном случае используется в качестве измерителя отношения уровней сигнала. При записи ДН необходимо нормировать их относительно максимума.

Для исключения погрешности, возникающей за счет неоднородности поля в месте исследуемой антенны, на каждой частоте измерить четыре диаграммы направленности с поворотом исследуемой антенны относительно стола на 0º, 90º, 180º и 270º, по которым затем рассчитать усредненную диаграмму направленности (с учетом поворота).

По измеренным ДН (усредненным) на частотах F2, F3, F4 определить неравномерность диаграммы направленности в горизонтальной плоскости DN, дБ, по формуле

, (1)

где DN – неравномерность ДН, дБ;

Uмакс – уровень ДН в максимуме в относительных единицах (для нормированной ДН Uмакс=1);

Uмин – уровень ДН в минимуме в относительных единицах.

Результаты измерений и вычислений заносят в протокол.

Антенна считается выдержавшей проверку, если значение DN соответствует требованиям 1.2.3.3 настоящих ТУ.

5.9 Проверка по 1.2.3.4 настоящих ТУ

5.9.1 Измерение КУ совмещенной антенны по входу РЛО производить методом замещения. В качестве замещаемой антенны использовать образцовый блок (ОБ) АЯ-01. ОБ установить на диэлектрической подставке на измерительном стенде для измерения ДН в горизонтальной плоскости в соответствии с 4.8 настоящих ТУ.

Определить уровни напряжения в максимуме и минимуме ДН, измеряя ДН в горизонтальной плоскости ОБ на частотах F2, F3, F4.

Рассчитать среднее значение уровня напряжения сигнала U0, дБ, по формуле

, (2)

где U0 – среднее значение уровня напряжения сигнала, дБ;

Uмакс – максимальное значение, дБ;

Uмин – минимальное значение, дБ.

Измерения ДН проводить 4 раза с поворотом ОБ относительно стола на 0º, 90º, 180º и 270º. По результатам четырех измерений рассчитать среднее значение U0, дБ.

Измерить ДН антенны по входу РЛО в горизонтальной плоскости (по 4.8). Определить азимут минимума (φмин) каждой диаграммы исследуемой антенны, который соответствует контролируемой угломестной плоскости (КУП).

После этого ОБ замещается на исследуемую антенну. При этом исследуемую антенну установить так, чтобы КУП совпадала с направлением на облучающую антенну, и измерить уровень напряжения принимаемого сигнала U(Θ=0), дБ.

Измерения проводить 4 раза с поворотом стола на 0º, 90º, 180º и 270º. При этом антенну поворачивать относительно стола на 0º, минус 90º, минус 180º и минус 270º так, чтобы КУП по-прежнему совпадала с направлением на облучающую антенну, и измерить уровень напряжения принимаемого сигнала U(Θ=0), дБ. По результатам четырех измерений определить среднее значение U(Θ=0), дБ.

Рассчитать минимальный коэффициент усиления антенны по входу РЛО в направлении горизонта КУ(Θ=0), по формуле

, (3)

где U(Θ=0) - уровень напряжения сигнала, принимаемого антенной в направлении КУП, дБ;

U0 – уровень напряжения сигнала, принимаемого ОБ АЯ-01 при Θ=0º, дБ;

КУ0 – коэффициент усиления ОБ АЯ-01 при Θ=0º, приведенный в таблице 6.

Таблица 6 – КУ образцового блока АЯ-01

Частота	F2	F3	F4
КУ0	2,02	1,99	2,21
КУ0, дБ	3,05	3,00	3,44

5.9.2 Схема измерения ДН исследуемой антенны в угломестной (вертикальной) плоскости приведена на рисунке 3. Поворотное устройство стенда установить на φ = 0º. Исследуемую антенну установить в горизонтальное положение на высоте 1,8 м на диэлектрической стойке так, чтобы КУП совпала с горизонтальной плоскостью, а центр прибора 3А10Д на антенне находился над центром вращения поворотного стола стенда, и направление вертикальной оси антенны совпало с направлением на облучающую антенну.

Измерения производить методом вращения исследуемой антенны. В качестве облучающей антенны использовать измерительную антенну, установленную на расстоянии от 4 до 6 м от исследуемой. Поверхность стенда между антеннами и под исследуемой антенной должна быть покрыта радиопоглощающим материалом (РПМ).

Для исключения погрешности, возникающей за счет неоднородности поля в месте установки исследуемой антенны, на каждой частоте измерить две ДН с поворотом исследуемой антенны относительно ее оси на 0º и 180º.
По этим ДН затем рассчитать усредненную ДН (с учетом поворота).

Примечание – На каждой частоте измерений антенна устанавливается так, чтобы КУП совпадала с горизонтальной плоскостью.

Рисунок 3 – Схема измерений ДН в угломестной плоскости

Измеренные ДН в угломестной плоскости при углах места минус 30º, минус 20º, минус 5º, 0º, +5º и +20º представить в виде диаграмм и таблиц. По измеренным ДН в угломестной плоскости и КУ(Θ=0) рассчитать диаграмму коэффициента усиления КУ(Θ) по формуле

, (4)

где КУ(Θ) – коэффициент усиления антенны под углом места Θ;

КУ(Θ=0), - КУ антенны в направлении горизонта, рассчитанный по формуле (3);

А(Θ) – значение нормированного уровня ДН по напряжению под углом места Θ;

А(Θ=0) – значение нормированного уровня ДН по напряжению в горизонте (Θ=0).

Антенна считается выдержавшей проверку, если значение КУ(Θ) соответствует требованиям 1.2.3.4 настоящих ТУ.

5.10 Проверку по 1.2.4 настоящих ТУ проводить при установке антенны на измерительном стенде. Развязку между входами радиосвязи и РЛО измерять измерителем комплексных коэффициентов передачи в диапазоне частот от 100 до 400 МГц в режиме измерения коэффициента передачи по методике, приведенной в инструкции по эксплуатации измерителя.

Подключение антенны к измерительному прибору производить кабелями длиной до 5 м.

В таблице 7 приведены режимы работы антенны РЛО и радиосвязи при измерении развязок между ними в указанных диапазонах.

Таблица 7

Основной вход	Диапазон частот, МГц	Режим работы
Вход РЛО	От 100 до 400	Прием
Вход радиосвязи	От 100 до 400	Передача

Результаты измерений оформить в виде таблицы, где указать развязку в децибелах между входами РЛО и радиосвязи в диапазоне частот радиосвязи.

Антенна считается выдержавшей проверку, если развязка между входами радиосвязи и РЛО соответствует требованиям 1.2.4 настоящих ТУ.

5.11 Проверку надежности по 1.3 настоящих ТУ проводить в период проведения периодических испытаний по результатам сбора информации с объектов эксплуатации изделия. Сбор информации и оценка показателей безотказной работы производится в соответствии с РДВ5.0238 и РД5.8569. Вероятность безотказной работы за 5000 ч работы по ЕИУА.464649.017РР1 не менее 0,99.

Если информация о безотказной работе отсутствует или она ниже установленной в 1.3 настоящих ТУ, то по требованию заказчика проводятся самостоятельные испытания на безотказность по отдельной программе на выделенных заказчиком образцах по отдельному договору.

Проверку соответствия долговечности производить расчетным методом в период разработки изделия. Срок службы обеспечивается выбранными покупными изделиями, материалами и конструкцией. Проверку на долговечность не проводить.

5.12 Проверку по 1.4.1 настоящих ТУ проводить следующим образом:

Антенну установить в эксплуатационном положении на платформе вибростенда с вертикальным направлением вибрации. Схема крепления антенны на платформе вибростенда приведена на рисунке 4. Антенну подвергнуть воздействию вибрации на частоте 25 Гц при амплитуде виброускорения 19,6 м/с2 (2 g) в течение 30 мин. После испытания провести проверку по 4.2, 4.7 настоящих ТУ.

Антенна считается выдержавшим проверку, если в ней не обнаружено грубых технологических дефектов, механических повреждений, и она соответствует требованию 1.4.1 настоящих ТУ.

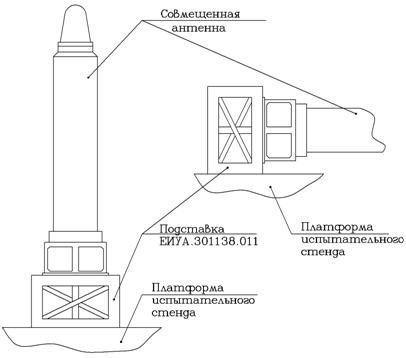

Рисунок 4 – Схема крепления антенны к платформе испытательного стенда
при проведении механических испытаний

5.13 Проверку по 1.4.2 настоящих ТУ проводить следующим образом:

а) перед испытанием необходимо:

- по входу радиосвязи подключить микроомметр к соединителю Х3 антенны (при этом один вывод микроомметра подключается к центральному гнезду соединителя, а второй – к корпусу). Провести проверку по 4.2 настоящих ТУ;

- по основному входу РЛО подключить измеритель КСВН панорамный к соединителю Х1 и измерить КСВН по 4.7 настоящих ТУ.

Испытание на виброустойчивость проводить в соответствии с режимами, приведенными в таблице 8, при плавном изменении частоты в диапазоне от 5 до 200 Гц от нижней частоты до верхней и обратно со скоростью не более одной октавы в минуту. При этом необходимо поддерживать заданное в таблице 8 виброускорение и виброперемещение и контролировать качество контактных соединений по показаниям микроомметра.

Длительность воздействия синусоидальной вибрации в каждом поддиапазоне частот должна быть достаточной для контроля качества контактных соединений по входу радиосвязи, но не более 2 мин;

б) после испытаний проводится внешний осмотр изделия и проверки по 4.2, 4.7 настоящих ТУ.

Таблица 8

Частота перехода, Гц	Амплитуда виброперемещения, мм	Амплитуда виброускорения, м/с2 (g)
15	2,5	-
22	1,0	-
32	0,5	19,6 (2)

Антенна считается выдержавшей испытания, если после испытаний не обнаружено механических повреждений и ослабления креплений, в процессе испытаний имеется надежный электрический контакт в соединениях, не нарушена целостность цепи и антенна соответствует требованиям 1.4.2 настоящих ТУ.

5.14 Проверку по 1.4.3 настоящих ТУ проводить следующим образом:

а) перед испытаниями провести проверку по 4.2, 4.7 настоящих ТУ;

б) антенну жестко закрепить на платформе однокомпонентного стенда с вертикальным направлением вибрации поочередно в двух (вертикальном и горизонтальном) положениях по схеме, в соответствии с рисунком 4. Проверку проводить методом фиксированных частот в соответствии с нормами, приведенными в таблице 9, при изменении частоты вибрации от верхней частоты к нижней с выдержкой на нижней частоте каждого поддиапазона. Продолжительность испытания в каждом из двух положений – 3 ч;

в) после испытаний проводится внешний осмотр антенны и проверки по 4.2, 4.7 настоящих ТУ.

Таблица 9

Диапазон частот, Гц	Частота перехода, Гц	Амплитуда вибро-перемещения, мм	Амплитуда вибро-ускорения, м/с2 (g)	Продолжитель-ность проверки в каждом поддиапазоне, мин
От 5,0 до 12,5 включ.	15	2,5	–	14 (общая продолжитель-ность 6 ч)
Св. 12,5 » 16,0 »
» 16,0 » 20,0 »
» 20,0 » 25,0 »	22	1,0	–
» 25,0 » 31,5 »
» 31,5 » 40,0 »	32	-	19,6 (2)
» 40,0 » 50,0 »
» 50,0 » 63,0 »
» 63,0 » 80,0 »
» 80,0 » 100 »
» 100 » 125 »
» 125 » 160 »
» 160 » 200 »

Антенна считается выдержавшей испытания, если после испытаний не обнаружено механических повреждений и ослабления креплений и антенна соответствует требованиям 1.4.3 настоящих ТУ.

5.15 Проверку по 1.4.4 настоящих ТУ проводить следующим образом:

а) перед проверкой копер должен быть аттестован на заданное ускорение на весовом макете антенны (при размещении в вертикальном положении) по «Методике аттестации копра свободного падения К-200».

Высота подъема груза (в мм) и угол отклонения маятника (в градусах) определяются на основании аттестации копра;

б) затем весовой макет снять, на платформе установить антенну в соответствии с рисунком 4 и жестко закрепить в эксплуатационном (вертикальном) положении.

Антенну подвергнуть воздействию трех ударов вертикально падающим грузом и трех ударов маятником, затем повернуть вокруг вертикальной оси на 90° и произвести еще три удара маятником.

в) после испытаний проводится внешний осмотр изделия и проверки по 4.2, 4.7 настоящих ТУ.

Антенна считается выдержавшей проверку, если после испытаний не обнаружено механических повреждений и ослабления креплений, не нарушена целостность цепи и антенна соответствует требованиям 1.4.4 настоящих ТУ.

5.16 Проверку по 1.4.5 настоящих ТУ проводить в два этапа. Вначале проводят 20 ударов (испытания на удароустойчивость), а затем 580 ударов (испытания на ударопрочность). Общее количество ударов – 600.

Перед началом и по окончании испытаний проводятся проверки по 4.2, 4.7 настоящих ТУ.

Антенну жестко закрепить на платформе ударного стенда в эксплуатационном (вертикальном) положении в соответствии с рисунком 4.

5.16.1 Испытание на удароустойчивость проводить при подключенном микроомметре (по входу радиосвязи) для контроля качества контактных соединений в процессе испытаний.

Испытания проводятся в режимах, указанных в таблице 10.

5.16.2 После этого антенну закрепить в горизонтальном положении и провести испытание на ударопрочность по режимам, указанным в таблице 10.

Таблица 10

Пиковое ударное ускорение, м/с2 (g)	Длительность действия ударного ускорения, мс	Общее количество ударов
допускаемая	предпочтительная
	От 5 до 10	6	600

Антенна считается выдержавшей испытание, если после испытаний не обнаружено механических повреждений и ослабления креплений, не нарушена целостность цепи и изделие соответствует требованиям 1.4.5 настоящих ТУ.

5.17 Проверку по 1.4.6 настоящих ТУ проводить следующим образом:

а) перед испытанием провести проверки по 4.2, 4.4 и 4.6 настоящих ТУ;

б) соединители Х1, Х2, Х3 на входе антенны загерметизировать с помощью крышек с резиновыми прокладками;

в) разместить антенну в термобарокамере. Снизить температуру в камере до минус (50 ± 3) ºС и выдержать 24 ч. Затем температуру в камере повысить до минус (40 ± 2) °С и выдержать антенну в данном режиме в течение 4 ч. После этого произвести проверки по 4.4, 4.6 настоящих ТУ.

Затем температуру в камере повысить до нормальной и после выдержки в течение 4 ч камеру открыть, произвести внешний осмотр и проверки по 4.2, 4.4, 4.6 настоящих ТУ.

Антенна считается выдержавшей испытание, если она удовлетворяет требованиям 1.4.6 настоящих ТУ и после испытания на антенне не обнаружено механических повреждений, следов коррозии и нарушения лакокрасочного покрытия.

5.18 Проверку по 1.4.7 настоящих ТУ проводить следующим образом:

а) перед испытанием провести проверки по 4.2, 4.4 и 4.6 настоящих ТУ.

Примечание – Проверку по 4.4 настоящих ТУ проводить в закрытой камере.

Соединители Х1, Х2, Х3 на входе антенны загерметизировать с помощью крышек с резиновыми прокладками;

б) поместить антенну в термобарокамеру. Повысить температуру в камере до 55 ºС и выдерживать при этой температуре 2 ч. Затем произвести проверки по 4.4, 4.6 настоящих ТУ;

в) далее температуру в камере повысить до 70 ºС и выдерживать при этой температуре 6 ч. Затем температуру в камере понизить до рабочего значения (55 ºС) и выдерживать в течение 3 ч. Произвести проверки по 4.4, 4.6 настоящих ТУ.

г) сравнить значения сопротивления изоляции по результатам проверки 4.18, перечисление б) и 4.18, перечисление в) настоящих ТУ. Если они не изменились или изменились в пределах допустимых значений (в соответствии с требованиями 1.2.3.1 настоящих ТУ), то испытания прекратить. В противном случае испытания продолжить до завершения трех циклов, считая за один цикл проверку в предельных и рабочих условиях.

Затем температуру в камере понизить до нормальной, камеру открыть, антенну извлечь из камеры и после выдержки в нормальных климатических условиях в течение 3 ч произвести внешний осмотр и проверки по 4.2, 4.4, 4.6 настоящих ТУ.

Антенна считается выдержавшей испытание, если она удовлетворяет требованиям 1.4.7 настоящих ТУ и после испытания на антенне не обнаружено механических повреждений, следов коррозии и нарушения лакокрасочного покрытия.

5.19 Проверку по 1.4.8 настоящих ТУ проводить следующим образом:

а) перед испытанием провести проверки по 4.2, 4.4 и 4.6 настоящих ТУ;

б) соединители Х1, Х2, Х3 на входе антенны загерметизировать с помощью крышек с резиновыми прокладками.

Примечание – Проверку по 4.4 настоящих ТУ проводить в закрытой камере.

5.19.1 Поместить антенну в установку тепла и влаги. Подвергнуть антенну воздействию непрерывно следующих друг за другом циклов продолжительностью 24 ч. Число циклов – 21.

Каждый цикл состоит из следующих этапов:

- повысить температуру в камере до (40 ± 2) ºС в течение 2 ч. Относительная влажность в этот период должна быть не менее (93 ± 3) %. В течение периода повышения температуры на узлах изделия не должно быть конденсированной влаги;

- поддерживать температуру в камере (40 ± 2) ºС в течение 12 ч от начала цикла. Относительная влажность в этот период должна быть (93 ± 3) %;

- понизить температуру в камере до 25 °С в течение 6 ч. В течение этого периода относительная влажность должна быть не менее (93 ± 3) %. Этот режим поддерживать до конца цикла. В последнем цикле температуру в камере понизить с 40 до 35 °С и поддерживать ее при относительной влажности не менее (93 ± 3) % до конца цикла. В процессе испытания ежесуточно производятся проверки по 4.4, 4.6 настоящих ТУ.

В течение периода повышения температуры на узлах антенны не должно быть конденсированной влаги.

Примечание – По согласованию с заказчиком для сокращения длительности проверки до 9 сут, (вместо 21) допускается внести в цикл следующие изменения:

- температуру в камере повысить до (55 ± 3) ºС (вместо (40 ± 2) ºС) в течение 2 ч;

- поддерживать в камере температуру (55 ± 3) ºС в течение 12 ч от начала цикла.

После проведения указанных циклов провести проверки по 4.4, 4.6 настоящих ТУ.

По окончании испытания антенну извлечь из камеры, и после выдержки в нормальных климатических условиях в течение 6 ч произвести внешний осмотр и проверки по 4.2, 4.4, 4.6 настоящих ТУ.

Антенна считается выдержавшей испытание, если она удовлетворяет требованиям 1.4.8 настоящих ТУ и после испытания на антенне не обнаружено механических повреждений, следов коррозии и нарушения лакокрасочного покрытия.

5.20 Проверку по 1.4.9 настоящих ТУ проводить следующим образом:

а) перед испытанием провести проверки по 4.2, 4.4 и 4.6 настоящих ТУ;

б) соединители Х1, Х2, Х3 на входе антенны загерметизировать с помощью крышек с резиновыми прокладками.

Примечание – Проверку по 4.4 настоящих ТУ проводится в закрытой камере.

Антенну поместить в термобарокамеру, температуру в камере понизить до минус 20 ºС и выдержать в течение 2 ч. Затем камеру открыть, антенну извлечь из камеры и выдержать в нормальных климатических условиях. Сразу после того, как антенна будет извлечена из камеры, а также через каждые 45 мин в течение 3 ч проводить проверки по 4.4, 4.6 настоящих ТУ.

Примечание – Допускается антенну из камеры не извлекать, а открывать дверь камеры, для создания условий для образования инея и росы.

По окончании испытания провести внешний осмотр и проверки по 4.4, 4.6 настоящих ТУ.

Антенна считается выдержавшей испытание, если она удовлетворяет требованиям 1.4.9 настоящих ТУ и после испытания на антенне не обнаружено механических повреждений, следов коррозии и нарушения лакокрасочного покрытия.

5.21 Проверку по 1.4.10 настоящих ТУ проводить следующим образом:

а) перед испытанием провести проверки по 4.2, 4.6 настоящих ТУ;

б) соединители Х1, Х2, Х3 на входе антенны загерметизировать с помощью крышек с резиновыми прокладками, съемные крышки в основании антенны плотно закрыть.

Антенну установить в эксплуатационном (вертикальном) положении и облить со всех сторон водой из шланга с цилиндрической насадкой длиной от 50 до 75 мм м выходным отверстием диаметром 25 мм с расстояния 1,5 м в течение 15 мин. Давление воды перед насадкой 0,2 · 106 Па (2 кгс/см2). Температура воды в начале испытания должна быть ниже температуры антенны на (7,5 ± 2,5) ºС. После окончания испытания протереть антенну и провести проверки по 4.2, 4.6 настоящих ТУ.

Антенна считается выдержавшей испытание, если она удовлетворяет требованиям 1.4.10 настоящих ТУ и после испытания во внутренней полости антенны не обнаружены водяные брызги и следы влаги.

5.22 Проверку по 1.5 настоящих ТУ проводить с помощью измерительных инструментов, обеспечивающих требуемую чертежами точность. Проверку массы проводить путем взвешивания на весах.

Антенна считается выдержавшей проверку, если она соответствует требованиям 1.5 настоящих ТУ.

5.23 Правильность применения покупных изделий по 1.6 настоящих ТУ оценить по наличию соответствующих документов и сверкой со спецификациями.

Качество покупных изделий и их приемка представителем заказчика должны быть подтверждены входным контролем.

Антенна считается выдержавшим проверку, если она соответствует требованиям 1.6 настоящих ТУ.

5.24 Проверку по 1.7 настоящих ТУ проводить путем сличения состава изделия с таблицей 4.

Антенна считается выдержавшей проверку, если она соответствует требованиям 1.7 настоящих ТУ.

5.25 Проверку по 1.8 настоящих ТУ проводить визуально путем осмотра и сличением с конструкторскими документами, а также выборочным контролем путем пятикратного протирания маркировки марлевым тампоном, смоченным спирто - бензиновой смесью, составленной из равных частей бензина и спирта.

Антенна считается выдержавшей проверку, если она соответствует требованиям 1.8 настоящих ТУ.

5.26 Проверку по 1.9 настоящих ТУ проводить внешним осмотром и сличением упаковки с требованиями конструкторских документов.

Антенна считается выдержавшей проверку, если она соответствует требованиям 1.9 настоящих ТУ.

5.27 Проверку по 1.10 настоящих ТУ проводить непосредственно в процессе транспортирования. Антенну в упакованном виде (в транспортной таре) разместить в кузове грузового автомобиля. Общая протяженность пути составляет 20 км. Общая дальность транспортирования распределяется в соответствии с таблицей 11.

После проведения испытаний провести внешний осмотр антенны и проверку по 4.2 настоящих ТУ.

Таблица 11

Дорожные условия	Расстояние, км, не менее
Асфальтированное шоссе Булыжное шоссе Грунтовая дорога Пересеченная местность	1 6 11 2

Антенна считается выдержавшей испытание, если после испытания отсутствуют механические повреждения изделия и лакокрасочных покрытий, и она соответствует требованиям 1.10 настоящих ТУ.

6 Транспортирование и хранение

6.1 Транспортирование антенны должно производиться согласно требованиям ОСТ 5.0078 любым видом транспорта.

6.2 При транспортировании антенны в упаковочной таре должны быть обеспечены меры предосторожности, исключающие возможность повреждения антенны.

6.3 Погрузка антенны на транспорт должна производиться под наблюдением представителя ОТК и заказчика или, по согласованию с заказчиком, только представителя ОТК.

6.4 Заказчик до установки антенны на объекте должен хранить ее в соответствии с ГОСТ 15150 по группе ²Ж2² при температуре от минус 50 до плюс 50 °С и относительной влажности (98 ± 2) % при температуре до 35 °С.

Выбранные средства консервации, метод консервации и вариант упаковки антенны обеспечивают сохраняемость антенны в условиях, оговоренных выше, в течение 3 лет без переконсервации.

7 Указания по размещению, монтажу и эксплуатации

7.1 Указания по размещению и монтажу

7.1.1 Размещение антенны на объекте должно производиться в соответствии с чертежами, разработанными проектантом объекта с учетом ее использования и обслуживания, требований технических условий ЕИУА.464649.017ТУ, монтажных чертежей ЕИУА.464649.017МЧ и ЕИУА.464649.017-03МЧ.

7.1.2 Антенна должна быть установлена в наивысшей точке объекта с соблюдением следующих правил:

а) для антенны должен быть обеспечен незатененный круговой обзор;

б) антенна по горизонтали должна быть удалена возможно дальше от металлических конструкций корабля, цилиндрических антенн УКВ-ДЦВ и штыревых антенн радиосвязи, которые могут создать затемнение.

Расстояние от надстроек и других металлических конструкций в верхней полусфере относительно горизонтальной плоскости, проходящей через опорный фланец антенны, должно составлять не менее 2 м от вертикальной оси антенны;

в) металлические конструкции корабля не должны превышать горизонтальную плоскость, проходящую через опорную поверхность фланца антенны более чем на 0,7 м.

7.1.3 Схемы подключения фидера к антенне по входу радиосвязи в зависимости от волнового сопротивления фидера и длины фидерной трассы приведены в приложениях В и Г.

7.1.4 Сопротивление постоянному току антенно-фидерной трассы, измеренное на объекте по входу радиосвязи (соединитель Х3), не должно превышать следующих значений:

−  при длине трассы до 20 м – 2,0 Ом;

−  при длине трассы до 50 м – 3,5 Ом;

−  при длине трассы до 80 м – 5,0 Ом.

7.2 Указания по эксплуатации

7.2.1 Испытания и сдача антенны на объекте проводятся:

- по входу радиосвязи – в составе радиостанций УКВ-ДЦВ с учетом требований руководства по эксплуатации ЕИУА.464649.017РЭ и МИК-77;

- по входу РЛО – в составе изделия 67.

7.2.2 Обслуживание антенны должно осуществляться личным составом радиопоста в соответствии с руководством по эксплуатации ЕИУА.464649.017РЭ.

8 Гарантии изготовителя

8.1 Предприятие – изготовитель гарантирует соответствие антенны К-674-14 требованиям настоящих технических условий при соблюдении потребителем условий и правил транспортирования, хранения, монтажа и эксплуатации, установленных техническими условиями и эксплуатационной документацией.

8.2 Гарантийный срок эксплуатации антенны – 5 лет со дня сдачи объекта Генеральному заказчику, но не более 8 лет со дня сдачи антенны на предприятии-изготовителе.

8.3 В течение гарантийных сроков предприятие-изготовитель безвозмездно своими силами и средствами в кратчайший технически возможный срок устраняет отказы и неисправности, возникшие в антенне, или производит ее замену, если не были нарушены условия эксплуатации, транспортирования и хранения.

8.4 Время, в течение которого антенна не может быть использована в связи с выходом из строя из-за наличия дефектов, в гарантийный срок не засчитывается.

8.5 Предприятие-изготовитель после прекращения или истечения гарантийного срока за счет заказчика в согласованные сроки обеспечивает соответствие антенны требованиям настоящих ТУ и устраняет отказы и неисправности в течение оставшегося срока службы.

Перечень принятых сокращений

АКС - автоматический комплекс связи

ДН - диаграмма направленности

ДЦВ - дециметровые волны

ЗИП - запасные части, инструмент и принадлежности

ЗИП-Г - ЗИП групповой

КИП - контрольно-измерительные приборы

КМЧ - комплект монтажных частей

КСВН - коэффициент стоячей волны по напряжению

КУ - коэффициент усиления

КУП - контрольно-угломестная плоскость

ОБ - образцовый блок

ОТК - отдел технического контроля

ПЗ - представитель заказчика

ПВ ЯВ - поражающее влияние ядерного взрыва

РЛО - радиолокационное опознавание

РЛС - радиолокационная станция

РПДУ - радиопередающее устройство

РПМ - радиопоглощающий материал

РС - радиостанция

СР - соединитель радиочастотный

ТУ - технические условия

ТТХ - тактико-технические характеристики

УКВ - ультракороткие волны

ЭРИ - электрорадиоизделия

Приложение А
(обязательное)
Ссылочные нормативные документы

Обозначение документа, на который дана ссылка	Номер раздела, подраздела, пункта, приложения в котором дана ссылка
ГОСТ 2.503-90	Вводная часть
ГОСТ РВ20.39.304-98	Вводная часть
ГОСТ РВ20.39.305-98	Вводная часть
ГОСТ РВ20.39.303-98	1.3
ГОСТ РВ20.39.308-98	1.8, 1.9
ГОСТ	1.8
ГОСТ ВД9.014-80	1.9
ГОСТ	1.9, 5.4
ГОСТ	2.3
ГОСТ РВ20.57.305-98	1.10
ГОСТ РВ15.	3.4
ГОСТ	3.5
ОСТ 5.0078-85	5.1
РДВ 0238-77	4.11
РД 5.8569-79	4.11
МИК-77	6.2.1
Условия поставки	Вводная часть
Нормы 11-91	Вводная часть
Методика аттестации копра свободного падения К-200	4.15
СТП ДНИЯ.5.43.4-2004	4.3, 4.7
ГБ2.092.266ТУ	1.7
ГБ0.100.101Т	1.2.3.2
Уг2.092.005ТУ	Вводная часть
ЕИУА.464649.017РР1	4.11

Приложение Б
(обязательное)
Перечень контрольно-измерительных приборов и испытательного оборудования,
необходимого для контроля изделия

1

	Наименование	Тип, обозначение, стандарт, ТУ	Используемый параметр, диапазон измерений	Погрешность, класс	Пункт методов контроля	Кол.
	Антенна измерительная	П6-23А ЮК1.400.016ТУ	От 1 до 12 ГГц	± 20 %	4.8, 4.9	1
	Весы лабораторные равноплечие	ВЛР – 50 кг ТУ25-06.416-80	От 2,5 до 50 кг	± 500 мг	4.22	1
	Вибростенд	ВУС 500/200	От 10 до 200 Гц От 0,2 до 1,0 мм	± 2 % ± 10 %	4.12-4.14	1
	Генератор сигналов высокочастотный	Г4-78 3.260.043ТУ	От 1,16 до 1,78 ГГц	± 0,5 %	4.8, 4.9	1
	Измеритель разности фаз	ФК2-18 1.405.005ТУ	От 0,11 до 12,40 ГГц	± (0,5+0,02Ашк+ +0,03Ах) дБ	4.8, 4.9	1
	Измеритель комплексных коэффициентов передачи	Р4-37/1 ЦЮ.400.245ТУ	От 0,001 до 1,250 ГГц КСВН от 1,03 до 2,00	± 2,4 К %	4.3, 4.5-4.10	1
	Измеритель КСВН панорамный	Р2-86 ЦЮ1.100.289ТУ	От 0,1 до 6,0 ГГц, КСВН от 1,03 до 5	± (3К+1) % При К ≤ 2	4.7	1
Продолжение таблицы Б.1
Наименование	Тип, обозначение, стандарт, ТУ	Используемый параметр, диапазон измерений	Погрешность, класс	Пункт методов контроля	Кол.
Измерительный стенд № 000	093.001.ФО	От 3 до 1000 МГц	См. паспорт таблица 1	4.3, 4.7-4.10	1
Комплект испытательных приспособлений	ЕИУА.464954.002			4.17-4.19	1
Копер свободного падения	К-200	До 1000 g	± 20 %	4.15	1
Линейка-1000	ГОСТ 427-75	От 0 до 1000 мм	± 1 мм	4.22	1
Манометр	М1Д	От 0 до 0,25 МПа	класс 2,5	4.21	1
Мегаомметр	М4100/2 ВМАИ.411188.006ТУ	До 250 МОм До 500 В	класс 1	4.4, 4.6	1
Микроомметр	Ф4104-М1 ТУ25-7534.0010-88	От 1 мкОм до 10 МОм	± 2,5 %	4.2, 4.13, 4.16	1
Образцовый блок	АЯ-01 № 000	КУ	-	4.8	1
Подставка	ЕИУА.301138.011	-	-	4.12-4.16	1
Прибор самопишущий двухкоординатный (графопостроитель)	Н307/1 3.400.092ТУ	-	-	4.8, 4.9	1
Продолжение таблицы Б.1
Наименование	Тип, обозначение стандарта, ТУ, чертежа	Используемый параметр, диапазон измерений	Погрешность, класс	Пункт методов контроля	Кол.
Пробойная установка	УПУ-5М 2Н2.406.001ТУ	От 0,2 до 6,0 кВ	± 3 %	4.5	1
Стенд ударный	СУ-1 1.430.001ТУ	От 10 до 150 g	± 20 %	4.16	1
Стойка	ЛФ8.120.107			4.9	4
Термобарокамера	КТБВ-8000/2	От минус 70 до 100 °С	± 2 °С	4.17, 4.18, 4.20	1
Установка тепла и влаги	ТВК-2А	От 20 до 100 °С; Влажность до 98 %	± 2 °С ± 3 %	4.19	1
Шланг	-	Ø 25 мм	± 0,5 мм	4.21	1
Штангенциркуль	ШЦ-III-500-0,05 ГОСТ 166-89	От 0 до 500 мм	± 0,05 мм	4.22	4
Примечание – Допускается применение других средств измерений, характеристики которых, необходимые для обеспечения контроля изделия, по их техническим условиям соответствуют характеристикам указанных средств измерений. Средства измерений, применяемые при испытаниях, должны быть поверены.
