Станция цифровая радиорелейная «КОНТАКТ-11М.2M16ETH»

ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

СТАНЦИЯ ЦИФРОВАЯ РАДИОРЕЛЕЙНАЯ

«КОНТАКТ-11М.2M16ETH»

ВВЕДЕНИЕ

Настоящая инструкция по эксплуатации предназначена для изучения технических возможностей, особенностей конструкции и правил эксплуатации станции цифровой радиорелейной «Контакт-11M.2M16ETH», в дальнейшем именуемое ИЗДЕЛИЕ.

ИЗДЕЛИЕ состоит из двух полукомплектов, каждый из которых в свою очередь состоит из модема, блока, питания, блока конвертеров ВС120 см. рис. 1, 2, 3. Присоединительные размеры антенной системы приведены в Приложении 1.

Рисунок 1. Внешний вид модема Контакт-11M.2M16ETH

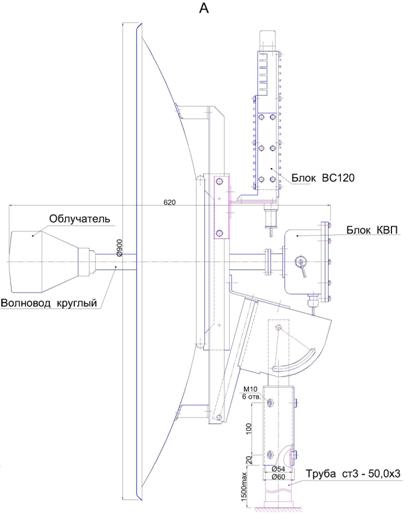

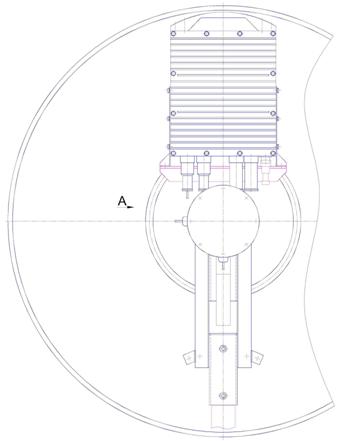

Рисунок 3. Внешний вид блока конвертеров ВС120 и антенно-поворотного устройства (в сборе).

Техническая документация на ИЗДЕЛИЕ периодически обновляется. Последнюю информацию, касающуюся Станции цифровой радиорелейной «Контакт-11М.2M16ETH» (ЦРРС) можно найти в сети Internet по адресу: www. betatvcom.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ……………………………………………………………………………………...2

ПАСПОРТ......................................................................................................................... 4

1.  Назначение .................................................................................................................. 4

2.  Технические характеристики...................................................................................... 5

3.  Комплект поставки...................................................................................................... 6

4.  Маркирование и пломбирование................................................................................ 7

5.  Транспортировка и хранение...................................................................................... 7

6.  Гарантийные обязательства........................................................................................ 7

7.  Свидетельство о приемке............................................................................................ 7

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.......................................................................... 8

8.  Общие указания по эксплуатации............................................................................... 8

9.  Меры безопасности..................................................................................................... 9

10.  Конструкция изделия 10

11.  Подготовка к работе 14

12.  Порядок работы 17

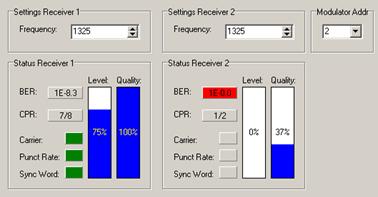

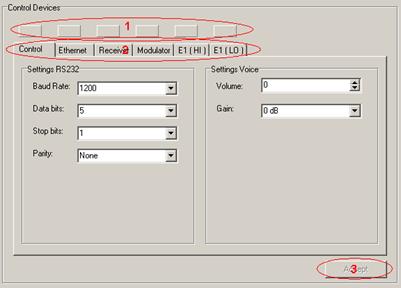

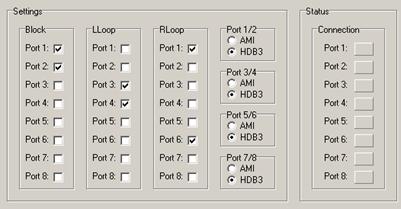

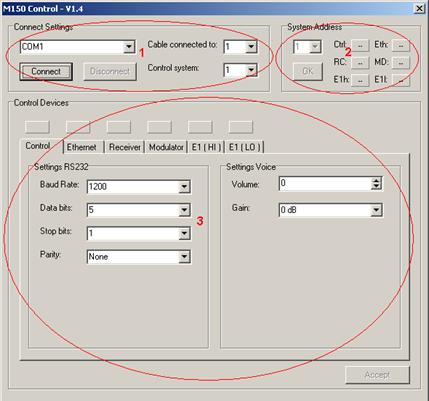

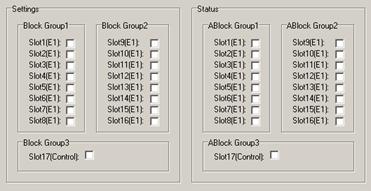

13.  Описание работы программы управления и контроля……………………………......…20

14.  Настройка и контроль параметров полукомплекта с клавиатуры МОДЕМА……….....26

15.  ПРИЛОЖЕНИЕ 1………………………………………………………………………….29

16.  ПРИЛОЖЕНИЕ 2………………………………………………………………………….30

ПАСПОРТ

1. НАЗНАЧЕНИЕ

Станция цифровая радиорелейная «Контакт-11М.2M16ETH» (ЦРРС) работает в диапазоне частот 10,7…11.7 ГГц и предназначена для организации одного радиоствола одно - и многопролетных радиорелейных линий, с пропускной способностью до 34Мбит/сек, для телефонной связи, Интернета или других применений.

ЦРРС имеет гибкую конфигурацию и позволяет передавать:

·  до 16 потоков E1 (по 2048Кбит/с каждый);

·  канал Ethernet от 1 до 33Мбит/с в зависимости от количества неиспользуемых потоков Е1(ресурсы любого неиспользованного потока EКбит/с - автоматически передаются каналу Ethernet);

·  канал телеметрии и телесигнализации;

·  дополнительный канал передачи данных RS-232;

·  канал голосовой связи;

·  канал сигнального датчика и исполнительного устройства.

ЦРРС имеет дополнительно:

·  Два идентичных канала приема с безобрывным автоматическим переключением, что равносильно системе резервирования по приему;

·  Два идентичных СВЧ канала передачи, позволяющие использовать резервирование по схеме 1+1;

·  Допускается использовать модемы с двумя СВЧ блоками конвертеров (расширенная конфигурация) для получения разнесенного приема (при больших замираниях сигнала в атмосфере);

·  С помощью сервисной программы возможно дистанционные мониторинг и управление всеми станциями многопролетной радиорелейной системы благодаря каналу телеметрии и телесигнализации.

·  Питание РРЛ ~140…260B (переменное напряжение) с возможностью подключения резервного напряжения 24…60В (постоянное напряжение).

·  ЦРРС серии «Контакт» имеют литерные исполнения для диапазона частот 6…20 ГГц.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1 – Технические характеристики

Диапазон рабочих частот (см. таб.1б)	10,7-11,7 МГц
Мощность излучения	30…50мВт
Полоса частот по уровню минус 30 дБ	28 МГц (см. Таблица 1а )
Дальность связи	35 км
Вид модуляции	QPSK
Помехоустойчивое кодирование	Витерби 7/8
Уровень нежелательных излучений передатчиков, не более:	Внеполосных	минус 40дБ
Побочных	минус 40дБ
Динамический диапазон приемного тракта, не менее	35 дБ
Избирательность приемников ЦРРС, не менее:	По соседнему каналу	30 дБ
По зеркальному каналу	40 дБ
Относительное отклонение частоты передатчиков от номинального значения	±2 ppm
Максимальная длина коаксиальных кабелей снижения между модемом и антенной	100 м
Интерфейс Е1	G.703,код HDB-3 или AMI, 120 Ом
Максимальная длина линии связи по потоку Е1 с кабелем STP 5 кат.	120 м
Интерфейс Ethernet	IEEE 80/100 Base-T)
Дополнительный канал передачи данных RS-232	1,2… 115,2 кбит/с (выбирается программно);
Канал голосовой связи	64кбит.(дуплекс)
Подключение внешних сигнальных датчиков и исполнительных устройств	1 вход / 1 выход на каждой станции
Локальное управление	RS-N-1
Параметры антенны:	Рабочий диаметр зеркала	0,9м
Коэффициент усиления, не менее	34 дБ
Ширина главного лепестка, не более	±0.6 град
Масса антенно-поворотного устройства	10.1 кг
Диапазон рабочих температур/ влажности/ атмосферного давления	Блок конвертеров	- 40…+ 50 °С/ до 100 % при 25 °С/ 70–106,7 кПа (537–800 мм. рт. ст.)
Модем	+5 …+ 50 °С/ 90 % при 25 °С/ 70–106,7 кПа (537–800 мм. рт. ст.)
Габаритные размеры/масса	Блок конвертеров	280*225*50 / 4,7 кг
Модем	19”(2U) 483*325*88мм / 6,2 кг
Напряжение питания	Переменным током	140…260В/50 Гц
Постоянным током	24…60В
Потребляемая мощность (два полукомплекта)	110 Вт
Время готовности комплекта к работе	60 сек.
Режим работы	непрерывный

Таблица 1а

Полоса ВЧ/ чувствительность	Полезная нагрузка радиоствола
28 МГц/-77ДБм	16 х Е1+ Ethernet (1 Мбит/с) или Ethernet (33 Мбит/с) или N*E1 и Ethernet (1+32-2*N Мбит/с), где N=0..16
14 МГц//-80ДБм	8 х Е1 или Ethernet (16 Мбит/с) или N*E1 и Ethernet (16-2*N Мбит/с), где N=0..8
7 МГц//-82ДБм	4 х Е1 или Ethernet (8 Мбит/с) или N*E1 и Ethernet (8-2*N Мбит/с), где N=0..4

Таблица 1б

Номер радио­ствола	Наименование полукомплекта, А (нижний), В (верхний)	Центральные частоты передачи/приема
Несущей частоты	ПЧ
1	А В	10715/11245 МГц 11245/10715 МГц	965/1495 МГц 1495/965 МГц
2	А В	10755/11285 МГц 11285/10755 МГц	1005/1535 МГц 1535/1005 МГц
3	А В	10795/11325 МГц 11325/10795 МГц	1045/1575 МГц 1575/1045 МГц
4	А В	10835/11365 МГц 11365/10835 МГц	1085/1615 МГц 1615/1085 МГц
5	А В	10875/11405 МГц 11405/10875 МГц	1125/1655 МГц 1655/1125 МГц
6	А В	10915/11445 МГц 11445/10915 МГц	1165/1695 МГц 1695/1165 МГц
7	А В	10955/11485 МГц 11485/10955 МГц	1205/1735 МГц 1735/1205 МГц
8	А В	10995/11525 МГц 11525/10995 МГц	1245/1775 МГц 1775/1245 МГц
9	А В	11035/11565 МГц 11565/11035 МГц	1285/1815 МГц 1815/1285 МГц
10	А В	11075/11605 МГц 11605/11075 МГц	1325/1855 МГц 1855/1325 МГц
11	А В	11115/11645 МГц 11645/11115 МГц	1365/1895 МГц 1895/1365 МГц
12	А В	11155/11685 МГц 11685/11155 МГц	1405/1935 МГц 1935/1405 МГц

3. КОМПЛЕКТ ПОСТАВКИ

Таблица 2 – Комплект поставки*

№ п/п	Наименование составных частей	Контакт-11М
А	В
1	Модем Контакт-11М.2M16ETH(А)	1	-
2	Модем Контакт-11М.2M16ETH(B)	-	1
3	Блок конвертеров BC120(A)	1	-
4	Блок конвертеров BC120(B)	-	1
5	Антенно-поворотное устройство	1	1

*В комплект поставки не включены коаксиальные кабели типов RG-11 или RG-6 (желательно фирмы “TRILOGY” или аналогичного качества) и разъемы F-типа к ним, которыми модем соединяется с блоком конвертеров, так как их длина и тип зависят от конкретной конфигурации пользователя. При необходимой длине кабеля 30-90м используйте кабель RG-11 фирмы «TRILOGY», при длине 15-30м достаточно кабеля RG-6 той же фирмы. Эти кабели широко применяются для систем эфирного, спутникового и кабельного телевидения. Под конкретный кабель применяется соответствующий тип F- вилки и клещи для их заделки. Обращайтесь к фирмам-операторам кабельного телевидения по вопросу выбора и приобретения указанного оборудования.

В комплект поставки не включены кабели для подключения потока Е1 (экранированные витые пары FTP или SHTP категории 5 на 4 пары проводов) с разъемами RJ-45, так как их длина зависит от конкретной конфигурации пользователя; эти кабели, разъемы и клещи для их заделки можно приобрести в крупных компьютерных фирмах или узнать у провайдеров кабельного Интернет.

4. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

Наименование, условное обозначение и товарный знак предприятия-изготовителя приведены в настоящей инструкции по эксплуатации (рис.1) и нанесены на передней панели модемов. Серийный номер нанесен на задней панели модемов и передних панелях блоков конвертеров.

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Допускается транспортирование ИЗДЕЛИЯ всеми видами транспорта в упакованном виде, при температуре окружающего воздуха от минус 25оС до плюс 55оС, относительной влажности воздуха до 95% при 25оС и атмосферном давлении 70 – 106,7 кПа (537 – 800 мм ртутного столба).

При транспортировании должна быть предусмотрена защита от атмосферных осадков. Не допускается кантование. При транспортировании воздушным транспортом ИЗДЕЛИЯ в упаковке должны располагаться в герметизированных отапливаемых отсеках.

При длительном хранении на складах (более одного года) ИЗДЕЛИЯ должны находиться в упаковке, и содержаться в капитальных отапливаемых помещениях. В помещениях для хранения не должно быть паров кислот, щелочей и агрессивных газов, вызывающих коррозию.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийные обязательства подтверждают соответствие изделия техническим характеристикам и отсутствие каких-либо дефектов.

Гарантийный срок эксплуатации – 12 месяцев со дня отгрузки изделия.

В случае возникновения неисправности изделия в течение гарантийного срока эксплуатации по вине предприятия-изготовителя ремонт производится бесплатно, при условии соблюдения потребителем инструкции по эксплуатации.

Гарантия утрачивает силу, если:

-  были нарушены условия эксплуатации;

-  изделие имеет механические повреждения, а также повреждения, вызванные попаданием внутрь изделия посторонних предметов, жидкостей, насекомых и т. п.;

-  изделие имеет следы вскрытия или подвергалось ремонту не уполномоченными лицами;

-  изделие подвергалось изменениям в конструкции;

-  изделие имеет повреждения, вызванные несоблюдением правил питания от электросети;

-  имело место ненадлежащая транспортировка или хранение;

-  изделие имеет повреждения, возникающие вследствие стихийного бедствия, высоких (низких) температур, огня, молнии, попадания высокого напряжения в линейные и питающие сети;

Гарантийное обслуживание производит ООО "Бета ТВ ком" по адресу:

83004, Украина, 9

тел./, (0,

E-mail: *****@***

http://www. betatvcom.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

ИЗДЕЛИЕ «Контакт-11М.2M16ETH» зав. № __________ соответствует требованиям раздела 2 настоящего паспорта и инструкции по эксплуатации. Признано годным к эксплуатации. Радиоствол №____________

Представитель ОТК Э____________

Дата изготовления _________________________

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

8. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Перед началом работы следует внимательно ознакомиться с настоящей инструкцией по эксплуатации и произвести внешний осмотр ИЗДЕЛИЯ.

При внешнем осмотре необходимо проверить:

-  сохранность гарантийных пломб;

-  комплектность поставки согласно п.3 ПАСПОРТА;

-  отсутствие видимых механических повреждений,

-  состояние соединительных кабелей;

-  четкость фиксации разъемов;

-  состояние сетевых шнуров.

Если ИЗДЕЛИЕ перед вскрытием находилось в условиях, отличных от рабочих, то необходимо выдержать его в сухом теплом помещении в нормальных условиях не менее 6 часов.

Оберегайте ИЗДЕЛИЕ от ударов, пыли и прямого попадания влаги на корпус. Запрещается размещать блоки в замкнутом невентилируемом пространстве и на прямых солнечных лучах.

Следите, чтобы посторонние предметы не попадали вовнутрь ИЗДЕЛИЯ через вентиляционные отверстия. Не закрывайте вентиляционные отверстия.

ИЗДЕЛИЕ предназначено для непрерывной круглосуточной работы в помещениях с регулируемыми климатическими условиями:

- температура окружающего воздуха от 5 до 40 оС;

- относительная влажность воздуха до 90 % при 25 оС;

- атмосферное давление 70–106,7 кПа (537–800 мм. рт. ст.)

Блок конвертеров BC120 и антенно-поворотное устройство предназначены для непрерывной круглосуточной работы вне помещения с климатическими условиями:

- температура окружающего воздуха от -40 до +50 оС;

- относительная влажность воздуха до 100 % при 25 оС;

- атмосферное давление 70–106,7 кПа (537–800 мм. рт. ст.)

До включения ИЗДЕЛИЯ ознакомьтесь с указанием мер безопасности.

9. МЕРЫ БЕЗОПАСНОСТИ

При эксплуатации ИЗДЕЛИЯ следует руководствоваться паспортом, «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей».

Все работы проводить при полном отключении источника напряжения от питающей сети.

Запрещается эксплуатация с открытыми крышками модулей

Не допускается эксплуатация системы в сыром помещении.

ВНИМАНИЕ! Будьте осторожны! В системе имеется опасное для жизни напряжение: 220В 50Гц. Корпуса блоков питания должны быть надежно заземлены.

Перед включением в сеть необходимо заземлить корпус модема Контакт-11М.2M16ETH через зажимы, расположенные на их задних панелях.

При необходимости замены одного из модулей станции необходимо выключить выключатель на блоке питания, а затем отсоединить его от сети 220В

Блоки имеют встроенные источники питания от сети ~220 В, или от линии ~24-65 В, питание конвертера при этом осуществляется через входной или выходные разъемы. В обоих случаях напряжение питания опасно для жизни. Чтобы избежать поражения электрическим током:

-  не включать модем Контакт-11М.2M16ETH в сеть, если шнур или вилка питания повреждены;

-  не подавайте питание на модем Контакт-11М.2M16ETH, пока не подключены все соединения;

Технические параметры ИЗДЕЛИЯ гарантируются через 15 минут после включения.

ВНИМАНИЕ!

Электростатический разряд может повредить высокочувствительные элементы, применяемые в ИЗДЕЛИИ. Электростатическое повреждение наиболее вероятно в случае соединения и разъединения контактов разъемов. Для защиты от электростатического повреждения, рекомендуется прикасаться к клемме заземления или участку шасси ИЗДЕЛИЯ, освобожденного от краски или лака (для разряда статического напряжения на корпус измерителя) каждый раз перед работой с СВЧ разъемами. Также рекомендуется заземлять тело человека, работающего с прибором при помощи специального браслета.

По требованиям к электробезопасности ИЗДЕЛИЕ удовлетворяет требованиям ГОСТ , класс защиты 1 (наличие в сетевом кабеле питания проводника защитного заземления). Вилка сетевого кабеля должна вставляться только в розетку, имеющую дополнительный контакт защитного заземления. При любом обрыве проводника защитного заземления внутри или вне прибора возникает опасность поражения электрическим током. Преднамеренный обрыв проводника защитного заземления запрещается. При работе ИЗДЕЛИЯ совместно с другими приборами и включении его в состав установки необходимо заземлить все приборы.

К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро - и радиоизмерительными приборами.

КОНСТРУКЦИЯ ИЗДЕЛИЯ

10.1. Устройство ЦРРС.

Станция цифровая радиорелейная состоит из двух сопряженных по частотам приема и передачи полукомплектов (постов), маркируемых как А (или нижний) и В (или верхний). Полукомплект А имеет частоту передачи ниже частоты приема, полукомплект В – наоборот.

Каждый полукомплект состоит из модема Контакт-11M.2M16ETH (МОДЕМ) устанавливаемого внутри помещения, а также блока конвертеров BC120 (БЛОК КОНВЕРТЕРОВ) с антенно-поворотным устройством, устанавливаемых снаружи.

10.1.1. Конструкция модема

МОДЕМ конструктивно выполнен в металлическом корпусе прямоугольной формы и предназначен для монтажа в шкафы и стойки стандарта «Евромеханика 19”», занимаемая одним модулем высота – 2RU (89 мм).

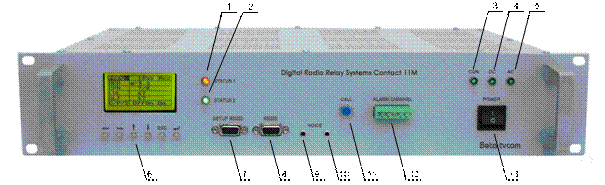

Внешний вид передней панели представлен на рисунке 4.

Рисунок 4. - Вид передней панели МОДЕМA.

На передней панели расположены:

1. Индикатор статуса приемника 1.

2. Индикатор статуса приемника 2.

3. Индикатор наличия питания конвертора.

4. Индикатор наличия питания от постоянного тока DC.

5. Индикатор наличия питания от переменого тока AC.

6. Кнопки управления.

7. Разъем типа DB9 для подключения “сквозного” RS232*.

8. Разъем типа DB9 для подключения служебного RS232*.

9. Разъем для подключения головных телефонов*.

10. Разъем для подключения микрофона*.

11. Кнопка вызова.

12.Разъем для подключения внешней сигнализации*.

13. Клавиша включения питания.

*Распайка разъемов указана в приложении.

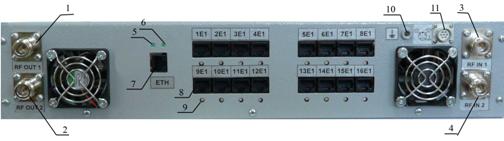

Внешний вид задней панели представлен на рисунке 5.

Рисунок 5. - Внешний вид задней панели.

На задней панели расположены:

1. Разъем N-типа для подключения ПРД1.

2. Разъем N-типа для подключения ПРД2.

3. Разъем N-типа для подключения ПРМ1.

4. Разъем N-типа для подключения ПРМ2.

5. Индикатор подключения к Ethernet.

6. Индикатор активности Ethernet.

7. Разъем типа RG45 для подключения Ethernet*.

8. Разъем типа RG45 для подключения потока E1*.

9. Индикатор состояния потока Е1.

10.Разъем для подключения заземляющей шины.

11.Разъем типа PC7 для подключения блока питания*.

* Распайка разъемов указана в приложении.

При снятии верхней крышки модуля обеспечивается доступ к плате мультиплексора и интерфейсным платам.

Вид модема сверху со снятой крышкой показан на рисунке 6.

Рисунок 6. - Вид модема сверху со снятой крышкой.

10. 2 Принцип работы

10.2.1. Общее описание.

Структурная схема ЦРРС приведена на рисунке 7.

Рисунок 7. - Структурная схема полукомплекта ЦРРС

Питание блока конвертеров осуществляется по отдельному кабелю снижения.

Внешние цифровые потоки (Е1, Ethernet, служебные каналы (СК)) подключаются к специализированным драйверам, которые формируют из входных сигналов внутренние транспортные потоки. За каждым драйвером (кроме драйвера Ethernet) закреплены ячейки в транспортном пакете. У каждой ячейки есть флаг, показывающий заполнение ячейки. Мультиплексор (МПЛ) проверяет флаг и если ячейка свободна, заполняет ее трафиком Ethernet. Суммарный транспортный поток выдается на модулятор (МОД). Модулятор формирует пакеты длинной 328 бит, осуществляет сверточное кодирование и формирует модулированный сигнал промежуточной частоты ПЧ (SAT-диапазона). С модулятора сигнал ПЧ поступает по коаксиальному кабелю снижения на БЛОК КОНВЕРТЕРОВ (разъем «ВХОД ПРД»).

В БЛОКЕ КОНВЕРТЕРОВ реле СВЧ с малыми потерями коммутирует на антенно-фидерный тракт либо передатчик ПРД1, ПРМ1 либо передатчик ПРД2, ПРМ2 в зависимости от управляющего сигнала Упр. ПРД1 ПРМ1/ ПРД2 ПРМ2, поступающего на БЛОК КОНВЕРТЕРОВ по кабелю питания. Одновременно с передачей антенна обеспечивает прием сигнала из эфира, который поступает на приемники ПРМ1 и ПРМ2. По коаксиальному кабелю сигнал с одного из приемников (в зависимости от сигнала Упр. ПРД1 ПРМ1/ ПРД2 ПРМ2) поступает на демодулятор (разъем «Вход ПРМ Master»).

Вход «ПРМ Slave» в модеме предназначен для случая, когда используется либо разнесенный прием, либо при работе с резервным стволом, работающим на другой частоте. При работе с резервным стволом в модеме используется также разъем «Выход ПРД2», сигнал с которого поступает на дополнительный блок конвертеров (на рис.7 он не показан). Демодулятор в модеме декодирует сигнал, поступающий на «Вход ПРМ Master» и на «Вход ПРМ Slave», и те «ячейки» транспортного потока по указанным двум входам, которые «прошли» без ошибок, используются для формирования восстановленного транспортного потока.

Мультиплексор (МПЛ) выделяет из потока данные Ethernet и распределяет оставшиеся ячейки по драйверам, за которые они закреплены. Драйверы восстанавливают тактовые частоты и формируют исходящие потоки.

В ИЗДЕЛИЕ заложена аппаратная избыточность для резервирования приемной и передающей частей блока конвертеров в случае выхода какой-то из них из строя.

Имеется три варианта резервирования:

резервирование 1+1 “Холодный” резерв,

резервирование 1+1 с пространственным разнесением приема,

резервирование 1+1 с частотным разнесением.

Для схемы резервирования 1+1 (“Холодный” резерв) используется один радиоствол.

Блок питания работает от сети переменного тока ~140…260В, в качестве резервного используется источник постоянного напряжения 24-60В. Переключение на резервный источник и обратно осуществляется автоматически, без срывов по выходным напряжениям.

В Блоке питания предусмотрена защита от превышения тока потребления по +7В и по +27В и от короткого замыкания.

11.  ПОДГОТОВКА К РАБОТЕ

11.1. Руководство по установке оборудования.

Для установки необходимо следующее оборудование и инструменты:

-  Ключ гаечный 17 мм (2 шт.);

-  Ключ гаечный 11 мм;

-  Набор отверток.

11.1.1.  Антенны с блоками конвертеров устанавливают на жесткие опоры в зоне прямой видимости друг друга. Жесткость крепления должна обеспечивать стабильность направления оптической оси антенны не хуже ±20 угловых минут по углу наклона и азимуту. Кроме прямой видимости, вокруг прямой, соединяющей фокусы антенн, должен соблюдаться просвет, радиус которого составляет не менее 0,6 от радиуса первой зоны Френеля, вычисляемого по формуле

где, А и В – расстояние от точки на трассе до антенн, км;

F – частота несущей, ГГц.

Так, при расстоянии между антеннами 24 км радиус просвета в средней точке (А=В=12км) должен быть не менее 7 м.

При несоблюдении просвета на дальних расстояниях возможны нарушения связи при сильных дожде, снегопаде или тумане.

11.1.2.Кронштейн, к которому крепится антенна, должен оканчиваться вертикальной трубой диаметром 40-48 мм, длиной не менее 150 мм. Место установки должно обеспечивать запас поворота антенны по азимуту – от минус 30° до плюс 30° и по углу наклона – от минус 10° до плюс 20° от направления на вторую антенну.

Внешний вид задней части антенны с элементами крепления и блоком конвертеров приведен на рис. 8.

Рисунок 8. - Внешний вид задней части антенны.

11.1.3.  Спереди на волновод антенны накручивается облучатель. Далее подключите коаксиальные кабели между модемом и блоком конвертеров согласно рис. 8. При необходимой длине кабеля 30-90м используйте кабель RG-11 фирмы «TRILOGY», при длине 15-30м достаточно кабеля RG-6 той же фирмы. При очень длинном уровень выходного сигнала ПЧ на модуляторе модема установите на максимум, при очень коротких кабелях – на 10-15 дБ, в остальных случаях – в среднее положение. При малом расстоянии между станциями и коротких кабелях следует ослабить принимаемый сигнал дополнительным куском кабеля (или специальным аттенюатором с проходом питания, поставляемом производителем).

11.1.4.  Коаксиальные кабели, подключаемые к блоку конвертеров, должны крепиться к опоре антенны (с соблюдением необходимых радиусов изгиба) во избежание деформаций и поломки СВЧ разъемов. Места соединения разъемов кабелей с блоками конвертеров должны после юстировки антенн герметизироваться соответствующим герметиком или высококачественной изоляционной лентой.

При необходимости подачи резервного или станционного питания используйте свободный конец кабеля, подключенного к разъему «INPUT 2» блока питания; разводка контактов указана на корпусе возле разъема.

Для подключения к сети “Ethernet” используйте вилки RJ-45, разделка стандартная.

11.2.  Юстировка антенн

11.2.1.  Юстировку антенн удобно производить с применением носимого анализатора спектра диапазона частот 950…2100 МГц, например прибор SNA-12 (производства ТВ ком»). Анализатор спектра подключают кабелем к разъему «Выход ПРМ» БЛОКА КОНВЕРТЕРОВ и подают на разъем «DC IN» питание +30±4В с источника питания. По анализатору спектра измеряют уровень принимаемого сигнала по промежуточной частоте (работа с анализатором спектра см. п. 9.2.). Промежуточную частоту приема (fПЧ) для известного номера радиоствола можно найти в таблице.

fПЧ=fПРМ-9750, МГц

где fПРМ – несущая частота приема, см. табл. 2.

11.2.2.  Рассмотрим метод юстировки.

Предварительно антенны направляют друг на друга визуально.

Для определенности предположим, что у нас ЦРРС на 9-й ствол (ПЧ равны 1285 и 1815 МГц).

Подключите к соответствующему входу анализатора спектра (далее – АС) кабель от разъема «Выход ПРМ» БЛОКА КОНВЕРТЕРОВ полукомплекта “А”. Наблюдайте вблизи частоты 1815 МГц вертикальный пик принимаемого сигнала ПЧ, а вблизи 1285 МГц – сигнал своего передатчика, не подавляемый полностью в приемном конвертере (для полукомплекта “В” частоты меняются местами). Подведите маркер на вертикальный пик принимаемого сигнала ПЧ - и увидите вверху справа уровень этого пика в дБ/мкВ.

Юстировка проводится методом последовательных приближений положения антенн обеих станций к оптимальному.

При юстировке тяните отражатель не менее чем за 2 точки обода во избежание его необратимой деформации.

Сначала ослабив часть болтов 4 (рис. 25), понемногу поворачивают «передающую» антенну вокруг вертикальной оси в обе стороны и добиваются максимума сигнала на принимающей антенне. Закрепляют болты 4 и ослабляют 2 и 3; проводят юстировку по углу наклона, изменяя его в обе стороны от горизонтального положения. Закрепляют болты 2, 3.

Внимание! Юстировку по азимуту и углу наклона при небольших расстояниях между станциями иногда лучше производить при снятом на приемной стороне облучателе (который заключен в пенопластовый корпус и накручивается спереди на волновод); при этом приемный сигнал будет слабее, но отсутствует фокус на приемной стороне и легче юстировать.

Затем ослабляют два винта 1 и настраивают «передающую» антенну на фокус, перемещая волновод вперед и назад и стараясь не вращать его. Закрепляют винты 1, не прилагая очень больших усилий во избежание деформации волновода. После этого делают те же операции с «приемной» антенной; затем снова с «передающей» и снова с «приемной». Чтобы исключить настройку на боковые лепестки диаграммы направленности, следует поворачивать антенну по азимуту на угол до ±30° от видимого направления на вторую антенну. Если у Вас нет телефонной или мобильной связи между станциями, то можно начинать юстировку с приемной стороны, затем «приемную» станцию сделать «передающей», а вторую – «приемной» и отъюстировать ее.

После успешной юстировки закрепите все винты и герметизируйте разъемы и ВЧ-переходники на блоках конвертеров.

12.  ПОРЯДОК РАБОТЫ

12.1  схема подключения одного полукомплекта ЦРРС «Контакт-11М.2M16ETH» приведена на рис.9. Полукомплект В имеет в обозначениях блока конвертеров дополнительную букву “H” - HIGH, полукомплект А – букву “L” - LOW.

Для аттенюаторов показаны места возможного подключения. Подключение аттенюаторов желательно только на приемном конце при малой длине кабеля, на передающем конце мощность сигнала ПЧ можно регулировать на модуляторе программно.

12.2  Убедитесь, что к модему подключены 4 кабеля от блока конвертеров и защитное заземление (если розетки сети 220В имеют заземленный контакт, то дополнительного заземления не требуется).

12.3  Включите модемы с помощью выключателей, расположенных на модулях питания. После включения должны засветиться индикаторы на блоках питания. Подключаем к порту RS232 SETUP персональный компьютер и запускаем программу управления и контроля. Если второй полукомплект и аппаратура пользователя включены, а антенны отъюстированы (см. п.5.2), то в меню receiver программы отобразится статус, уровень и качество сигнала обоих демодуляторов, а индикатор ошибок должeн показывать увеличивающееся число - отрицательный показатель степени коэффициента ошибок, исправленных декодером Виттерби.

Рисунок 9. - Схема включения полукомплекта

12.4 Тестирование ЦРРС

12.4.1.  В рабочем режиме ЦРРС эфирный канал связи постоянно тестируется за счет применения сверточного кодирования, качество связи можно оценить по данных выводимым в меню receiver программы управления и контроля.

12.4.2.  Тестирование модемов «на столе».

Позволяет проверить работоспособность модемов, однако не контролирует параметры, обеспечивающие дальность связи.

Подключите модемы друг к другу, как показано на рис. 10.

Рисунок 10. - Схема тестирования модемов «на столе».

Включите питание и запустите программу управления и контроля.

Проконтролируйте, чтобы частота модулятора одного модема совпадала с частотой ресивера другого модема. Значение выходного аттенюатора модулятора должно быть установлено -30Дб.

Если подключение и настройки выполнены верно то в меню receiver показатель коэффициента ошибок по приему на обоих демодуляторах должен достигать 10-9 и менее, а значение качества более 90%.

12.4.3.  Автономное тестирование полукомплекта.

Проверяется работоспособность полукомплекта, однако количественные характеристики, влияющие на дальность связи, достоверно не проверяются.

Схема подключения для тестирования соответствует рис. 9.

Совместно с автономным тестированием модема (см. ниже) этот тест в большинстве случаев позволяет проверить – неисправен модем или блок конвертеров.

Включите полукомплект, запишите частоту приема ресивера и настройте ресивер на выходную частоту модулятора, которая отличается от ПЧ приема на 530 МГц и указана в дополнительной этикетке на раме модема.

Если комплект работоспособен, то в меню receiver показатель коэффициента ошибок по приему на обоих демодуляторах должен достигать 10-7 …10-9.

Не забудьте восстановить рабочую настройку ресивера.

12.4.4.  Автономное тестирование модема.

Подключите модемы друг к другу, как показано на рис. 11.

Рисунок 11. Схема автономного тестирования модема.

Включите питание и запустите программу управления и контроля.

Установите частоту ресиверов равную частоте модулятора.

При условии правильного подключения и настройки в меню receiver показатель коэффициента ошибок по приему на обоих демодуляторах должен достигать 10-9 и менее, а значение качества более 80%.

Не забудьте после тестирования вернуть прежнюю частоту настройки ресивера, настройки модулятора, а также подсоединить отключенные кабели.

13. ОПИСАНИЕ РАБОТЫ ПРОГРАММЫ УПРАВЛЕНИЯ И КОНТРОЛЯ ЦРРС КОНТАКТ 11М.

13.1 Основное окно.

При запуске программы открывается основное окно.

Основное окно представлено на рисунке 12.

Рис 12. – Основное окно программы.

Окно содержит три области:

1. Connect Settings – Настройка подключения.

2. System Address – Настройка адреса полукомплекта.

3. Control Devices – Настройка и контроль устройств полукомплекта.

13.1.1 Область Connect Settings

Область Connect Settings изображена на рисунке 13.

Рис 13. – Область Connect Settings

Область Connect Settings содержит следующие элементы:

1.Выбор порта ( COM1, COM2, …, COM9 ).

2.Выбор адреса полукомплекта, к которому непосредственно подключен кабель RS232.

3.Выбор адреса полукомплекта, который необходимо настроить или получить параметры.

4.Подключение к полукомплекту.

5.Отключение от полукомплекта.

13.1.2.Область System Address

Область System Address изображена на рисунке 14.

Рис 14. – Область System Address

Область System Address содержит следующие элементы:

1.Выбор адреса, присваемого блокам полукомплекта.

2.Принятие изменения адреса.

3.Текущий адрес каждого из блоков.

13.1.3. Область Control Devices

Область Control Devices изображена на рисунке 15.

Рисунок 15. – Область Control Devices

Область Control Devices содержит следующие элементы:

1.Индикация подключения каждого устройства.

2.Выбор вкладки управления каждым устройством.

3.Подтверждение изменения настроек всех устройств.

Вкладки соответствуют следующим блокам:

Control – плата служебных.

Ethernet - плата модуля Ethernet.

Receiver – плата демодуляторов.

Modulator – плата модуляторов.

E1(HI) - верхний модуль 8Е1.

E1(LO) - нижний модуль 8E1.

13.2 Вкладка Control

На рисунке 16 изображена вкладка Control.

Рис 16. – Вкладка Control

Вкладка Control содержит следующие элементы:

Settings RS232 ( Настройка канала RS232 )

Baud Rate – Скорость канала.

Data bits – Количество бит данных.

Stop bits – Количество стоп бит.

Parity – Паритет.

Settings Voice ( Настройка голосового канала )

Volume – Громкость наушников.

Gain – Усиление микрофона.

13.3 Вкладка Ethernet

Вкладка Ethernet показана на рисунке 17.

Рис 17. – Вкладка Ethernet

Вкладка Ethernet содержит следующие элементы:

Settings/Block Group 1 – Блокировка передачи потока Ethernet в слотах группы 1.

Settings/Block Group 2 – Блокировка передачи потока Ethernet в слотах группы 2.

Settings/Block Group 3 – Блокировка передачи потока Ethernet в слотах группы 3.

Status/ABlock Group 1 – Автоматическая блокировка передачи потока Ethernet в слотах группы 1.

Status/ABlock Group 2 – Автоматическая блокировка передачи потока Ethernet в слотах группы 2.

Status/ABlock Group 3 – Автоматическая блокировка передачи потока Ethernet в слотах группы 3.

13.4 Вкладка Receiver

Вкладка Receiver изображена на рис 18.

Рис 18. – Вкладка Receiver

Вкладка Receiver содержит следующие элементы:

Settings Receiver 1 ( Настройка первого ресивера )

Frequency – Частота приема.

Settings Receiver 2 ( Настройка второго ресивера )

Frequency – Частота приема.

Status Receiver 1 ( Параметры первого ресивера )

BER (Bit Error Rate) – Коэффициент ошибок.

CPR (Current Puncture Rate) – Текущий рейтинг перфорации.

Carrier – Обнаружение захвата сигнала.

Puncture Rate – Обнаружение рейтинга перфорации

Sync Word – Обнаружение синхрослова.

Level – Уровень сигнала.

Quality – Качество сигнала.

Status Receiver 2 ( Параметры второго ресивера )

BER (Bit Error Rate) – Коэффициент ошибок.

CPR (Current Puncture Rate) – Текущий рейтинг перфорации.

Carrier – Обнаружение захвата сигнала.

Puncture Rate – Обнаружение рейтинга перфорации

Sync Word – Обнаружение синхрослова.

Level – Уровень сигнала.

Quality – Качество сигнала.

Modulator Addr – Адрес полукомплекта, которому в случае плохого приема будет отправлена команда на переключение конвертера

13.5 Вкладка Modulator

Вкладка Modulator изображена на рисунке 19.

Рис 19. – Вкладка Modulator

Вкладка Modulator содержит следующие элементы:

Settings

Frequency – Частота передачи.

Converter – Выбор конвертера.

Attenuator – Аттенюатор.

Output Power – Включение/Выключение конвертера.

Status

Current Value – Значение тока.

Current Status – Статус тока.

13.6 Вкладка E1(HI)

Вкладка E1(HI) изображена на рисунке 20.

Рис 20. – Вкладка E1(HI).

Вкладка E1(HI) содержит следующие элементы:

Settings/Block – Блокировка потока E1 выбранного порта.

Settings/LLoop – Внутренний заворот потока E1 выбранного порта.

Settings/RLoop – Внешний заворот потока E1 выбранного порта.

Settings/Port 1\2 – Выбор кодировки потока Е1 для портов 1 и 2.

Settings/Port 3\4 – Выбор кодировки потока Е1 для портов 3 и 4.

Settings/Port 5\6 – Выбор кодировки потока Е1 для портов 5 и 6.

Settings/Port 7\8 – Выбор кодировки потока Е1 для портов 7 и 8.

Status/Connection – Индикация подключения к разъему

13.7 Вкладка E1(LO)

Вкладка E1(LO) содержит элементы аналогичные вкладке E1(HI).

13.8 Порядок работы c программой:

1.Проверить подключение полукомплекта к персональному компьютеру.

2.Запустить программу М150Control.

3.Выбрать номер COM-порта компьютера, к которому подключен кабель (см. п.13.1.1).

4.Выбрать адрес полукомплекта к которому подключен компьютер (см. п.13.1.1).

5.Выбрать адрес полукомплекта, который необходимо настроить

(см. п.13.1.1).

6.Нажать кнопку Connect, после чего индикация доступных устройств выделиться зеленым цветом (см. п.13.1.1).

7.Выбрать требуемую вкладку.

8.Произвести требуемые установки.

9.Подтвердить выбор нажатием кнопки Accept.

10.Для отключения от системы нажать кнопку Disconnect.

Если после включения кнопки Connect не появилось ни одного активного индикатора устройства (зеленый цвет) (см. п.13.1.3.) необходимо проверить правильность подключения полукомплекта и соответствие адреса полукомплекта заданному в программе.

Для замены адреса полукомплекта (блока в полукомплекте) необходимо выполнить следующие действия:

1.Выполнить пункты 1-6. (см. п.13.8)

2.В области System Address выбрать новый адрес полукомплекта (см. п.13.1.2).

3.Нажать кнопку OK.

4.Проконтролироваль изменение по индикации текущего состояния блоков.

Примечания:

Изменение адреса можно производить только того полукомплекта, к которому непосредственно подключен ПК.

Все устройства одного полукомплекта должны иметь одинаковый адрес.

Все полукомплекты в системе должны иметь различный адрес.

14. НАСТРОЙКА И КОНТРОЛЬ ПАРАМЕТРОВ ПОЛУКОМПЛЕКТА С КЛАВИАТУРЫ МОДЕМА.

Для навигации по меню используются кнопки:

↑,↓ - выбор пункта меню.

←,→ - изменение параметра.

  - вход в подпункт меню

Esc - выход в меню более высокого уровня.

Цифры перед наименованием означают полный путь в дереве меню.

Каждое окно меню содержит от 2 до 6 строк по два или три поля в каждой. Первое Поле содержит наименование параметра, второе значение параметра, адрес модуля (при отсутствии привязки параметра к модулю игнорируется). При выборе строки меню курсор подсвечивает поле с текущим наименованием параметра. При нажатии кнопки входа – подсвечивается поле значения параметра. Изменение параметра осуществляется кнопками ↑,↓. Выход клавишей ESC.

При включении блока, на ЖКИ экране высвечивается меню, содержащее 3 строки по два поля:

Cable	ххх
SysControl	ххх
ModulsInfo

1. Cable - адрес полукомплекта.

2. SysControl - адрес полукомплекта, к которому активирован доступ

ModulsInfo - переход в меню выбора модуля полукомплекта, к которому активирован доступ

При входе в 3 «ModulsInfo» выводится следующее меню, содержащее 6 строк по три поля в каждой: наименование, состояние модуля и адрес модуля:

Contol	On	Ххх
Ethernet	On	ххх
Receiver	Off	ххх
Modulator	Off	ххх
E1(HI)	On	ххх
E1(LO)	On	Ххх

3.1  Control - плата служебных каналов

3.2  Ethernet - плата Ethernet

3.3  Receiver - плата демодулятора

3.4  Modulator - плата модулятора

3.5  E1(HI) - верхняя плата 8*Е1

3.6  E1(LO) - нижняя плата 8*Е1

Параметр в поле 2 показывает наличие доступа к указанной плате. Параметр в поле 3 содержит адрес платы.

При выборе пункта 3.1 «Control» выводится следующее меню содержащее 6 строк по 2 поля: наименование параметра и значение:

BR	ххххх
Data	ххх
Stop	Ххх
Par	Ххх
Vol	ххх
Gain	ххх

Первые 4 строки – параметры интерфейса RS232.

3.1.1  BR – битовая скорость

3.1.2  Data – количество информационных бит в слове

3.1.3 Stop – количество стоповых бит

3.1.4 Par – четность

Две последних – параметры голосовой связи

3.1.5  Vol – громкость головных телефонов

3.1.6  Gain – усиление микрофона

При выборе пункта 3.2 «Ethernet» выводится следующее меню содержащее 2 строки с 1 полем – наименование.

Settings

StatusEthernet

3.2.1  Settings – блокировка доступа к ресурсам портов Е1

3.2.2  StatusEthernet – информация о доступных ресурсах портов Е1

При выборе пункта 3.2.1 «Settings» выводится следующее меню, содержащее 17 строк по 2 поля: номер порта и параметр (заблокирован – On, доступен – Off). Одновременно на экране возможен просмотр 6-ти строк, перемещение списка по экрану вверх осуществляется нажатием кнопки «↑» в верхней строке экрана, вниз – при нажатии кнопки «↓» в нижней строке экрана.

Port1	ххх
Port2	ххх
Port3	ххх
Port4	ххх
Port5	ххх
Port6	ххх

При выборе пункта 3.2.2 «StatusEthernet» выводится следующее меню, содержащее 17 строк по 2 поля: номер порта и информация о статусе порта (заблокирован – On, доступен – Off). Перемещение списка по экрану вверх осуществляется аналогично предыдущего меню.

Port1	Ххх
Port2	Ххх
Port3	Ххх
Port4	Ххх
Port5	Ххх
Port6	Ххх

При входе выборе пункта 3.3 «Receiver» выводится следующее меню, содержащее 3 строки по 2 поля: наименование параметра и значение.

RecInfo
Rec2Info
Modulator	Ххх

3.3.1  RecInfo – информация о первом ресивере.

3.3.2  Rec2Info – информация о втором ресивере.

3.3.3  Modulator - адрес модулятора формирующего принимаемый ресивером сигнал.

При выборе пункта 3.3.1 «Rec1Info» выводится следующее меню содержащее 6 строк по 2 поля: наименование параметра и значение.

FREQ	ххххх
BER	e-ххх
CPR	Ххх
LVL	Ххх
QLT	Ххх
C/P/S	xхх xxx xxx

3.3.1.1  FREQ –частота приема ресивера

3.3.1.2  BER – рейтинг исправляемых ошибок

3.3.1.3  CPR – рейтинг перфорации

3.3.1.4  LVL – уровень сигнала

3.3.1.5  QLT – качество сигнала

3.3.1.6  C/P/S – показатели захвата

Меню 3.3.2 Rec2Info аналогично меню 3.3.1 Rec1Info.

При выборе пункта 3.4 «Modulator» выводится следующее меню содержащее 6 строк по 2 поля: наименование параметра и значение

FREQ	Ххххх
Conv	Ххх
Att	Ххх
PWR	Ххх
Cval	Ххх
CStat	xхх

3.4.1  FREQ –частота модулятора

3.4.2  Conv –активный передатчик конвертера

3.4.3  Att – значение аттенюатора

3.4.4  PWR – включение напряжения питания Блока конвертеров

3.4.5  Cval – значение тока питания Блока конвертеров

3.4.6  CStat – статус подключения Блока конвертеров

При выборе пункта 3.5 «E1(HI)» выводится следующее меню содержащее 5 строк по 1 полю –наименование параметра

Block

LLoop

RLoop

Ports

StatusE1

3.5.1  Block – блокировка портов

3.5.2  LLoop – локальные завороты портов

3.5.3  RLoop – удаленные завороты портов

3.5.4  Ports –тип кодировки портов

3.5.5  StatusE1 – статус портов Е1

При выборе пункта 3.5.1 «Block» выводится следующее меню содержащее 8 строк по 2 поля: номер порта Е1 и статус(on – включено, off – выключено). Одновременно на экране возможен просмотр 6-ти строк, перемещение списка по экрану вверх осуществляется нажатием кнопки «↑» в верхней строке экрана, вниз – при нажатии кнопки «↓» в нижней строке экрана.

Port1	Ххх
Port2	Ххх
Port3	Ххх
Port4	Ххх
Port5	Ххх
Port6	Ххх

При выборе пункта 3.5.4 «Ports» выводится следующее меню содержащее 4 строки по 2 поля: номер портов Е1 и тип кодировки(AMI и HDB3):

Port1/2	Ххх
Port3/4	Ххх
Port5/6	Ххх
Port7/8	Ххх

Структура окон 3.5.2 LLoop, 3.5.3 RLoop, 3.5.5 StatusE1.аналогична структуре окна Block.

Окно 3.6 «E1(LO)» аналогично окну 3.5 «E1(HI)».

ПРИЛОЖЕНИЕ 1

ПРИЛОЖЕНИЕ 2

Схема подключения внешней сигнализации с питанием датчика от модема.	Назначение контактов разъема Ethernet.
Схема подключения внешней сигнализации с внешним питанием датчика (Сигнализация гальванически развязана относительно модема).	Назначение контактов разъема E1.
Назначение контактов разъема PC4. (вид со стороны контактов)	Назначение контактов разъема PC4. (вид со стороны контактов)
Назначение контактов разъема “сквозного” RS232.	Назначение контактов разъема SETUP RS232.
Назначение контактов разъема для подключения головных телефонов.	Назначение контактов разъема для подключения микрофона.
