Раздел 8. Перечень мероприятий по охране окружающей среды

Пояснительная записка.

Раздел 8. Перечень мероприятий по охране окружающей среды.

Общие положения.

Проектирование выполнено по договору №5/10-1124 от 01.01.2001г. между Открытым акционерным обществом «Концерн ПВО «Алмаз-Антей» и Открытым акционерным обществом «Научно-производственное объединение «Лианозовский электромеханический завод» (далее по тексту «НПО «ЛЭМЗ») в соответствии с Государственным Контрактом № Д-117-14 от 18 июня 2010г., заключённым между Федеральным агенством воздушного транспорта и ПВО «Алмаз-Антей» и техническому заданию от 01.01.2001г. по объекту «Реконструкция и техническое перевооружение комплекса средств УВД, РТОП и электросвязи аэропорта Челябинск, включая оснащение моноимпульсным вторичным радиолокатором, комплексным тренажёром, приёмо-передающим радиоцентром, КСА ПИВП, автоматическим радиопеленгатором, г. Челябинск». На основании постановления Правительства Российской Федерации « Об утверждении Федеральной целевой программы «Модернизация Единой системы организации воздушного движения Российской Федерации ( годы)»

Раздел проекта «Перечень мероприятий по охране окружающей среды» выполнен на основании следующих основных документов:

- Постановления Президента РФ № 87;

- Руководства по экологической экспертизе предпроектной и проектной продукции;

- ГОСТ 21. «Основные требования к проектной и рабочей документации»;

-Закона РФ « О санитарно-эпидемиологическом благополучии населения»;

- Указа президента РФ от 04.02.94г. № 000 «О государственной стратегии РФ по охране окружающей среды и обеспечения устойчивого развития»;

- Закона РФ «Об охране окружающей природной среды» (ст.7; 44; 45; 54);

- Закона РФ «Об охране атмосферного воздуха» (ст.22);

- Постановления Правительства РФ от 03.08.92г. № 000 «Об утверждении порядка разработки и утверждения экологических нормативов выбросов и сбросов загрязняющих веществ в окружающую среду, лимитов использования природных ресурсов, размещения отходов».

Раздел разработан в соответствии с требованиями СНиП II-01-95, Пособия к СНиП II-01-95 по разработке раздела проектной документации «Охрана окружающей среды», М., 2000г. и согласно действующим нормативным документам в области охраны окружающей среды.

Основанием для разработки настоящей проектной документации является:

- Федеральная Целевая Программа «Модернизация Единой системы организации воздушного движения Российской Федерации (2009 – 2015 годы), утвержденная Постановлением Правительства РФ от 1сентября 2008г. № 000;

- распоряжение Правительства Российской Федерации от 01.01.01 г. «Об утверждении перечня строек и объектов для федеральных государственных нужд на 2009 год, финансируемых за счет бюджетных ассигнований на осуществление бюджетных инвестиций в объекты капитального строительства государственной собственности Российской Федерации и объекты капитального строительства юридических лиц, не являющихся государственными или муниципальными учреждениями и государственными или муниципальными предприятиями, включаемые в федеральную адресную инвестиционную программу»;

- Задание на выполнение проектно-изыскательских работ по объекту «Реконструкция и техническое перевооружение комплекса средств УВД, РТОП и электросвязи аэропорта Челябинск, включая оснащение моноимпульсным вторичным радиолокатором, комплексным тренажёром, приёмо-передающим радиоцентром, КСА ПИВП, автоматическим радиопеленгатором, г. Челябинск».

- Материалы инженерно-геодезических изысканий, выполненные

- Материалы инженерно-геологических изысканий, выполненные -Ингео»;

- Нормы проектирования объектов управления воздушным движением, радионавигации и посадки (ВСН 7-86 МГА);

- Нормы годности к эксплуатации гражданских аэродромов» (НГЭА-92);

- Федеральные авиационные правила «Сертификация объектов Единой системы организации воздушного движения» (Утверждены приказом Росаэронавигации );

- Руководство по авиационной электросвязи РСГА-99 (Утверждено приказом ФСВТ России ОТ 15.07.99 №14);

- Федеральные авиационные правила «Летные проверки наземных средств радиотехнического обеспечения полетов, авиационной электросвязи и систем светосигнального оборудования аэродромов гражданской авиации». (Утверждены приказом Минтранса России от 18.01.05 №10);

- Сертификация оборудования аэродромов и воздушных трасс (Том II АП-170);

- Гигиенические требования к размещению и эксплуатации передающих радиотехнических объектов. СанПиН/ 03;

- Правила устройства электроустановок (ПУЭ) изд. 6, 7;

- Правила пожарной безопасности в Российской Федерации (ППБ 01-03);

- Наставление по пожарной охране в гражданской авиации (НПО ГА-85);

- Распоряжение Минтранса России от 01.07.03 № НА-169р «Об оснащении центров УВД, объектов и средств ОрВД гражданской части ЕС ОрВД техническими средствами безопасности;

- Приложение 10 «Авиационная электросвязь» к Конвенции о международной гражданской авиации. Международные стандарты и рекомендуемая практика. Издание шестое июль 2006г. Международная организация гражданской авиации (Том 1-5);

Проект разработан для строительства и установки моноимпульсного вторичного радиолокатора типа МВРЛ «Крона-М». Поставка, строительно-монтажные, монтажные и пусконаладочные работы предусмотрены заданием на проектирование в гг.

Кроме того проектом предусмотрено запроектировать подключение МВРЛ «Крона-М» к существующим линиям связи и управления, сетям энергоснабжения, а также выполнить мероприятия по благоустройству территории и осуществить агротехмероприятия на участке строительства.

Краткая характеристика района проектируемых работ.

В административном отношении объект «Реконструкция и техническое перевооружение комплекса средств УВД, РТОП и электросвязи аэропорта Челябинск, включая оснащение моноимпульсным вторичным радиолокатором, комплексным тренажером, приемо-передающим радиоцентром, КСА ПИВП, автоматическим радиопеленгатором, г. Челябинск» находится в г Челябинск.

Челябинск расположен на восточном склоне Уральских гор, на 201 км южнее Екатеринбурга. Высота над уровнем моря — ок. 200—250 м. Геологическое расположение — западная часть — Урал (граниты), восточная часть — Западная Сибирь (осадочные породы), таким образом город находится на границе Урала и Сибири.

Климат города умеренный, по общим характеристикам относится к умеренному континентальному (переходный от умеренно-континентального к резко континентальному). Температура воздуха зависит как от влияния поступающих на территорию области воздушных масс, так и от количества получаемой солнечной энергии.

Количество и распределение осадков в течение всего года определяется главным образом прохождением циклонов над территорией области.

Ветровой режим на территории Челябинска и области зависит от особенности размещения основных центров действия атмосферы и изменяется под влиянием орографии. В январе—мае, в основном, преобладают ветры южного и юго-западного направления со средней скоростью 3—4 м/с. При метелях максимальная скорость увеличивается до 16-28 м/с. В июне-августе ветер дует с запада и северо-запада, средняя скорость не увеличивается, но при грозах наблюдается кратковременное шквалистое усиление ветра до 16—25 м/с. В сентябре-декабре ветер поворачивает на южный и юго-западный, средняя скорость ветра составляет 3 м/с, максимальная- 18—28 м/с.

Челябинск находится в лесостепной зоне Челябинской области. Зима длительная, достаточно холодная и снежная (с ноября по март включительно), лето умеренно тёплое. Постоянный снежный покров образуется 15—18 ноября и сохраняется 145—150 дней. Высота снежного покрова составляет 30-40 см, но в малоснежные зимы бывает на 10—15 см меньше. Метели наблюдаются в течение 30—35 дней, общей продолжительностью 220—270 часов. Глубина промерзания почвы колеблется от 90 до 130 см. Средняя температура января равняется −15,5°…-17,5° С. В суровые зимы она может опускаться до −25°…-29° С (1969, 1972 гг.), а в отдельные годы средняя температура января равнялась −8…-9° С (1949, 1971, 1983, 2002 гг). Абсолютный минимум температуры воздуха достигал −42…-49° С. Средняя температура воздуха в июле равняется +18…+19° С. Абсолютный максимум температуры отмечен 29 июля 1952 г — плюс 42,0° С. Годовое количество осадков равняется 410—450 мм. Наибольшее количество осадков приходится на июль. Дождливым был июль 1915, 1957, 1961 и 1994 гг — выпало 180—215 мм. Сухим оказался июль 1914, 1958, 1989 и 1995 гг — сумма осадков составила 7—12 мм

3.  Результаты оценки воздействия объекта капитального строительства на окружающую среду.

Объект МВРЛ «Крона-М»

В соответствии с заданием на проектирование МВРЛ «Крона-М» планируется использовать для обеспечения наблюдения за трассовыми полетами в зонах РЦ ЕС ОрВД, выбор площадки под его установку в проекте осуществлен исходя из требования ВСН 7-86 на участке объекта «ОРЛ-Т». В соответствии с актом обследования установку МВРЛ предложено запроектировать на участке существующего объекта «ОРЛ-Т» аэродрома Челябинск.

Участок находится в ведении службы ЭРТОС аэродрома Челябинск центра ОВД и расположен вне контролируемой зоны аэродрома в 994 метрах от осевой линии ИВПП и 159 метрах от торца ИВПП с МК пос 91°. Расстояние до существующего КДП более 2700 метров.

Моноимпульсный вторичный радиолокатор «Крона» устанавливается на башне высотой 21,42 м, имеющей дистанционное управление.

МВРЛ предназначен для:

а) излучения радиосигналов запроса на частотах (1030±10) МГц (диапазон RBS);

б) излучения радиосигналов подавления боковых лепестков диаграммы направленности на частотах (1030±10) МГц;

в) приема ответных радиосигналов на частотах (1090±10) МГц (диапазон RBS);

г) приема ответных радиосигналов на частотах (740 ±10) МГц (диапазон УВД).

Антенна обеспечивает прохождение без искажений радиосигналов передатчика на частотах (1030±10) МГц в каналах “S“, и “W“ с импульсной мощностью не менее 2 кВт.

Оборудование МВРЛ вредных веществ в окружающую среду не выделяет, а также не предусматривает освоение дополнительной территории, изменение условий существующих транспортных сетей, водоснабжения, канализации и энергообеспечения, а также условий и требований по охране атмосферного воздуха, поверхностных и подземных водоемов от загрязнения, но является источником электромагнитного излучения радиочастотного диапазона (ЭМИ РЧ), поэтому на него распространяются Санитарно-эпидемиологические правила и нормативы «Гигиенические требования к размещению и эксплуатации передающих радиотехнических объектов. СанПиН/ 03».

Оценка воздействия ЭМП РЧ ПРТО в диапазоне частот 300 МГц – 300 ГГц осуществляется по средним значениям плотности потока энергии (ППЭ) мкВт/см2. Согласно СанПиН/3 (Приложение 1 (обязательное), Таблица 2) предельно допустимый уровень (ПДУ) ЭМП в диапазоне частот 0.30-300ГГц, для случаев облучения от антенн, работающих в режиме кругового обзора или сканирования составляет 25 мкВт/см2

Расчет уровней электромагнитного поля, создаваемого МВРЛ (Приложение А) выполнен “Программным комплексом анализа электромагнитной обстановки (ПК АЭМО, версия 4,0).

Для расчетов использовались следующие параметры и характеристики:

• излучение радиосигналов на частотах (1030±10) МГц;

• мощность передатчика импульсная/средняя, Вт: запрос 2000/1,45;

• частота запросов – 300 Гц;

• скважность – ≥ 1000;

• программированное управление мощностью;

• потери в фидере ≤ 3 дБ.

• коэффициент усиления антенны на частоте 1030 МГц – 27Дб.

• сектор обзора пространства, град:

- горизонтальная: 360°;

- вертикальная: 0,5-45°.

• высота фазового центра антенны над уровнем земли, м: 23,7 м

Таблица 1

Размеры биологически опасных зон от антенны МВРЛ «Крона-М»

Антенна	Высота подвеса, м	Направление максимума излучения, град	Характеристики зон максимумов
Дальность биологически опасной зоны (длина основного лепестка), м	Низ биологически опасной зоны (от уровня земли), м
МВРЛ «Крона-М»	23,7	0-360º	35	23,5

Рисунок 1 – Зона превышения ПДУ ППЭ от воздействия МВРЛ «Крона-М»

Исходя из результатов расчетов интенсивности ЭМИ РЧ санитарно-защитная зона отсутствует, т. к. на высоте 0-2 м относительно поверхности земли, воздействие ЭМП РЧ, создаваемое антенной МВРЛ соответствует ПДУ.

Радиус зоны ограничения застройки составляет 35м.

Зона ограничения застройки (ЗОЗ) начинается с высоты 23,5 м относительно уровня земли и дифференцируется до высоты 30м в радиусе 35 м от точки стояния МВРЛ.

Автоматический радиопеленгатор (АРП) DF-2000

В соответствии с заданием на проектирование и техническими условиями на установку DF-2000 устанавливается взамен существующего АРП на позиции АРП-75 аэропорта Челябинск.

Автоматический радиопеленгатор ОВЧ диапазона на 8 каналов типа DF-2000 предназначен для пеленгования воздушных судов в момент ведения радиосвязи «борт-диспетчер» и определения азимута ВС относительно точки стояния его АМУ. Радиопеленгатор используется на частотах воздушной радиосвязи и не создает вредного СВЧ облучения. На участке АРП нет производственных процессов, связанных с загрязнением окружающей среды.

Автоматизированный приемопередающий центр (АППЦ) TRS 2000

АППЦ предназначен для обеспечения фиксированных каналов приема-передачи информации между диспетчерами и экипажами воздушных судов в интересах Единой системы организации воздушного движения Российской Федерации (ЕС ОрВД РФ).

Совмещенные приемопередающие центры принципиально новое направление в развитии систем радиосвязи для управления воздушным движением. Они позволяют размещать все оборудование в одном помещении, устанавливать антенны в ограниченном пространстве и обеспечивать необходимые условия электромагнитной совместимости.

Количество радиопередатчиков и радиоприемников ОВЧ АППЦ зависит от принятой структуры диспетчерских пунктов службы движения центра ОрВД. ОВЧ АППЦ разработан с учетом возможности его применения в диапазоне рабочих частот (118-137) МГц. При этом в процессе эксплуатации возможно наращивание каналов ОВЧ и УВЧ воздушной радиосвязи. Каналы УВЧ радиосвязи используются для обеспечения полетов военной авиации в особый период.

Выходная мощность передающих устройств АППЦ регулируемая от 5 до 50 Вт в зависимости от условий их применения. Для обеспечения максимальной дальности радиосвязи при ОВД в зоне РЦ применяются радиопередатчики максимальной мощности излучения, а именно 50 Вт. При этом максимальная дальность на высоте полетов 10000 метров составляет не менее 360 км.

В соответствии с техническими условиями на проектирование «Реконструкция и техническое перевооружение комплекса средств УВД, РТОП и электросвязи аэропорта Челябинск» ОВЧ АППЦ должен обеспечить работу 10 каналов авиационной воздушной радиосвязи РЦ Челябинского центра ЕС ОВД. Филиалом «Аэронавигации Урала» » закреплены частоты представленные в приложении Г.

В соответствии с заданием на проектирование объект ОВЧ АППЦ должен быть размещен на территории позиции снятого с эксплуатации МРЛ и обеспечивать работу вынесенных каналов ОВЧ радиосвязи секторов управления Челябинского центра ЕС ОВД.

Учитывая изложенное, а также возможность модернизации оборудования АППЦ для работы в диапазоне УВЧ при создании Челябинского центра ЕС ОВД в качестве базового прототипа оборудования для проектирования выбиран АППЦ «Радиоцентр-ЕС» ОВЧ диапазона (TRS-2000), совмещенного типа (далее ОВЧ АППЦ). Разработчик и поставщик ОВЧ АППЦ г. Махачкала.

Оборудование АППЦ вредных веществ в окружающую среду не выделяет, а также не предусматривает освоение дополнительной территории, изменение условий существующих транспортных сетей, водоснабжения, канализации и энергообеспечения, а также условий и требований по охране атмосферного воздуха, поверхностных и подземных водоемов от загрязнения, но является источником электромагнитного излучения радиочастотного диапазона (ЭМИ РЧ).

Передающие антенны АППЦ являются источником электромагнитного излучения диапазона 118—137 МГц. На антенной опоре будет располагаться 10 передающих антенн, одновременно может работать до 9 антенн и 1 антенна будет находиться в горячем резерве. Приемные антенны АППЦ не являются источником электромагнитного излучения.

Схема организации авиационной воздушной радиосвязи

в Челябинском центре «Аэронавигация Урала»

»

Таблица 2

Диапазон	Частота	Наименование радиосети
ОВЧ ОВЧ ОВЧ ОВЧ ОВЧ ОВЧ ОВЧ ОВЧ ОВЧ ОВЧ	124,7 125,2 121,5 124,0 128,3 125,4 125,5 133,2 128,5 128,5	Подход Старт Аварийно-спасательная Единая командно-стартовая Метеовещание РЦ-Запад РЦ-Юг РЦ-Восток РЦ вне ВТ и МВЛ РЦ вне ВТ и МВЛ (резерв)

Расчет уровней электромагнитного поля, создаваемого антенно-фидерными устройствами выполнен “Программным комплексом анализа электромагнитной обстановки (ПК АЭМО версия 4,0)”, разработанным специалистами

Основные параметры для расчета:

• диапазон рабочих частот – приведен в таблице 2;

• излучаемая мощность (Р изл ) от 5 до 50 Вт (регулируемая)

• коэффициент усиления антенны (G a) 2.0 дБ;

• диаграмма направленности антенны в горизонтальной плоскости - 0 — 360 °;

• высота установки антенн от поверхности земли 30,4 м

• длина антенна 1,375 м

• высота фазового центра 31,3 м

Согласно СанПиН/3 предельно допустимые уровни ЭМП в диапазона частот 0.30-300ГГц: Епду=3 В/м

Результаты расчетов интенсивности ЭМИ РЧ на прилегающей к ПРТО территории представлены в Таблице 3, Приложении А и на чертежах Графических материалов.

Таблица 3

Размеры биологически опасных зон от передающих антенн АППЦ

Антенна	Высота подвеса, м	Направление максимума излучения, град	Характеристики зон максимумов
Дальность биологически опасной зоны (длина основного лепестка), м	Низ биологически опасной зоны (от уровня земли), м
Антенны, расположенные на опорах объекта АППЦ	31,3 м	0-360	43	13,5

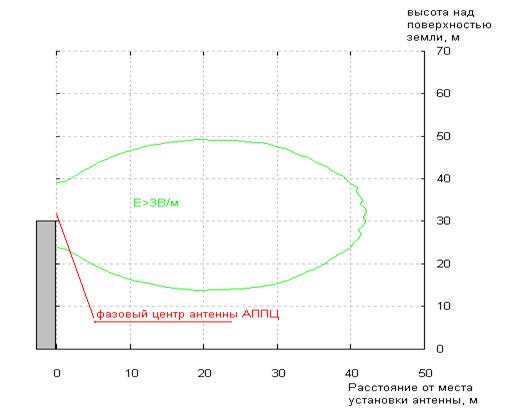

Зона превышения ПДУ Е, создаваемая антеннами АППЦ.

Исходя из результатов расчетов интенсивности ЭМИ РЧ санитарно-защитная зона отсутствует, т. к. на высоте 0-2 м относительно поверхности земли, воздействие ЭМП РЧ, создаваемо антеннами АППЦ соответствует ПДУ.

Радиус зоны ограничения застройки составляет 43м.

Зона ограничения застройки (ЗОЗ) начинается с высоты 13,5 м относительно уровня земли и дифференцируется до высоты 31 м в радиусе 43 м от места стояния вышки, на которой располагаются передающие антенны АППЦ.

Объект - КСА ПИВП АДП (МДП) в здании КДП.

Комплекс средств автоматизации планирования использования воздушного пространства предназначен для оснащения существующих аэродромных диспетчерских пунктов (АДП) ЕС ОрВД Российской Федерации (КСА ПИВП АДП) и местных диспетчерских пунктов (МДП) ЕС ОрВД Российской Федерации (КСА ПИВП МДП).

КСА ПИВД АДП (МДП) является низшим звеном Унифицированной интегрированной военно-гражданской автоматизированной подсистемы планирования использования воздушного пространства.

КСА ПИВП АДП предназначен для автоматизированного выполнения функций предварительного, суточного и текущего планирования ИВП по аэродрому базирования, обеспечение взаимодействия с РЦ ЕС ОрВД, АКДП и пунктами управления различных пользователей воздушного пространства, контроль выполнения планов полетов в процессе их выполнения.

В соответствии с заданием на проектирование, предполагается установка одного АРМ АДП и одного АРМ МДП, аппаратура которых должна быть размещена на существующих рабочих местах диспетчерского состава в помещениях диспетчерского пункта АДП и МДП соответственно, расположенных в здании КДП (2 этаж, помещение №33 Пристрой КДП и 1 этаж, помещение №53 здание КДП) .

Оборудование имеет гигиенический сертификат, подтверждающий отсутствие вредного воздействия на диспетчера и окружающую среду.

Эргономические показатели при взаимодействии человека с вычислительной техникой и органами управления соответствуют установленным требованиям, что подтверждается сертификатами МАК и результатами эксплуатационных испытаний.

Комплексный тренажер и визуальный тренажер типа «Вышка»

Комплект оборудования КДТ предназначен для обеспечения квалификации персонала ОрВД по следующим направлениям профессиональной подготовки:

- получение и поддержание теоретических знаний и их контроль по специальным предметным областям (теоретическая подготовка);

- получение и поддержание знаний по управлению воздушным движением и взаимодействия со службами УВД для организации воздушного пространства в районе аэродрома.

Технические средства учебного класса размещаются в существующих помещениях здания пристрой КДП на 1-м этаже согласно плану, представленному на чертежах марки РО настоящей проектной документации, и не требуют сложного инженерного оборудования помещений и специализированной квалификации со стороны обслуживающего персонала.

Серверное оборудование комплексного диспетчерского тренажёра устанавливается в помещении ЛАЗ-1 здания пристрой КДП на 1-м этаже в помещении №29

Комплект оборудования учебного класса строится как единая локальная вычислительная сеть (ЛВС) с выходом в сеть Интернет.

Оборудование имеет гигиенический сертификат, подтверждающий отсутствие вредного воздействия на диспетчера и окружающую среду.

Эргономические показатели при взаимодействии человека с вычислительной техникой и органами управления соответствуют установленным требованиям, что подтверждается сертификатами МАК и результатами эксплуатационных испытаний.

4. Перечень мероприятий по предотвращению негативного воздействия на окружающую среду проектируемых объектов на период строительства и эксплуатации.

4.1. Охрана воздушного бассейна в районе расположения

объекта от загрязнения

Функционирование объектов МВРЛ «Крона-М», АППЦ и АРП не сопровождается вредными выбросами, загрязняющими атмосферу. Возникновение аварийных ситуаций также не оказывает влияния на воздушный бассейн района расположения объекта. По этому показателю объект является экологически чистым, с безопасным технологическим процессом, поэтому никаких специальных мероприятий по охране воздушного бассейна данным проектом не предусматривается.

Источником загрязнения приземного слоя атмосферы при эксплуатации проектируемых объектов могут быть дизельные электростанции, устанавливаемые на объектах МВРЛ «Крона-М» и АППЦ, мощностью 275кВА/220кВт и 60кВА/40кВт соответственно, работа которых возможна только в случае отсутствия электропитания от трансформаторных подстанций. Время регламентных работ ДГУ - 15 часов в год.

Выбросы от дизельной электростанции рассчитаны по «Методике расчёта выбросов загрязняющих веществ в атмосферу от стационарных дизельных установок». НИИ АТМОСФЕРА, Санкт-Петербург, 2001 год. Расчеты представлены в

Негативное воздействие на атмосферный воздух и землепользование при строительно-монтажных работах носит локальный по времени характер и не является определяющим при эксплуатации объекта.

Расчет количества выбросов загрязняющих веществ образующихся при строительстве приведены в

Количество выбросов загрязняющих веществ определено расчетным путем по действующим методикам нормативных документов и проектным данным. Расчет валового выброса загрязняющих веществ в атмосферу от строительной техники в период строи­тельно-монтажных работ на проектируемых объектах выполнен в соответствии с «Методическим пособием по расчету, нормированию и контролю выбросов загрязняющих веществ в атмосферный воздух».

Учитывая, нахождение площадок проектируемого строительства вдали от населенных пунктов, временный характер воздействия от строительно-монтажных работ, а также отсутствие выбросов загрязняющих атмосферу при эксплуатации проектируемых и существующих средств РТОП, контроль нормативов ВСВ и расчет рассеивания загрязняющих веществ не требуется.

Перечень загрязняющих веществ, выбрасываемых в атмосферу

в период строительства.

Код	Вещество	Критерий	Значение критерия, мг/м3	Класс опасности	Суммарный выброс вещества, т/год
301	Азота диоксид (Азот (IV) оксид)	ПДК м. р.	0,2	3	2,059422
304	Азот (II) оксид (Азота оксид)	ПДК м. р.	0,4	3	0.334656
328	Углерод (Сажа)	ПДК м. р.	0,15	3	0.288423
330	Сера диоксид-Ангидрид сернистый	ПДК м. р.	0,5	3	0.212681
337	Углерод оксид	ПДК м. р.	5,0	4	1.770841
2704	Бензин (нефтяной, малосернистый)	ПДК м. р.	5,0	4	0.006178
2732	Керосин	ОБУВ	1,2	-	0.490116
Всего: 7 веществ	5,161895

Для снижения выбросов в атмосферу при строительстве предусмотрены следующие мероприятия:

- применение строительной техники с централизованным обслуживанием на ремонтных базах;

- применение строительной техники и автотранспорта с исправной топливной аппаратурой, прошедшей техосмотр на соответствие выбросов СО технической характеристике агрегата;

- полив в летнее время временных подъездных дорог, с целью исключения пыления;

- укладку дорожных плит на въезде и выезде с площадки строительства;

- при выезде со строительной площадки предусматривается пункт мойки колес.

Для уменьшения загрязнения атмосферы в процессе осуществления строительства на объекте рекомендуется выполнение следующих мероприятий:

- не допускается сжигание на строительной площадке отходов и остатков материалов, загрязняющих воздушное пространство;

- сборку строительных отходов и мусора на строительной площадке проводить систематически с применением бункеров накопителей;

- вывоз отходов и мусора осуществлять в специально отведённые места по согласованию с местными органами власти;

- завершить строительство доброкачественной уборкой и благоустройством территории, на которой велись работы.

4.2. Охрана земельных ресурсов

При производстве подготовительных и строительно-монтажных работ по сооружению объекта проектирования возможное воздействие проектируемого объекта на почву и геологическую среду может проявляться при:

- проведении земляных работ на месте реконструкции объектов;

- проведении работ по оборудованию временного городка для рабочих;

- загрязнении прилегающих территорий строительным мусором;

- загрязнении территории при мойке колёс машин;

- организации дополнительных подъездных путей.

При передвижении строительной техники и транспортных средств возможно локальное загрязнение строительных площадок и полосы отвода горюче-смазочными веществами. Загрязнение почв нефтепродуктами приводит к нарушениям деятельности почвенной биоты: изменяется (обедняется) видовой состав микроорганизмов, могут существенно подавляться деструкционные процессы, претерпевает изменения метаболизм природных соединений (прежде всего цикла азота и углерода), снижается ферментативная активность и прочее.

Однако для реконструкции и строительства проектируемого объекта максимально используется техногенно-изменённая территория с твёрдым покрытием. В результате этого негативное воздействие в период строительства можно считать незначительным.

Сооружение проектируемого объекта предполагает использования природных минеральных ресурсов: песка, щебня, грунта и т. д., которые доставляются к месту реконструкции автомобильным транспортом.

Поскольку для обеспечения строительства не предусматривается собственная разработка минеральных ресурсов из карьеров и разработок, то дополнительного негативного воздействия на почвенный покров и геологическую среду при пользовании минеральными ресурсами оказано не будет.

Строительство объектов завершается благоустройством и озеленением участков строительства.

В работы по благоустройству объектов включены следующие:

·  устройство водонепроницаемых, твердых покрытий на подъездных дорогах, проездах и технологических площадках;

·  устройство пешеходных тротуаров;

·  установка туалетных кабинок (биотуалет).

·  восстановление растительного грунта в контуре производства земляных работ, исключая участки занятые покрытием;

·  проведение агротехнических мероприятий, включая внесение минеральных удобрений и посев травосмеси;

·  вывоз строительного мусора, в том числе излишки грунта, в места ТБО.

4.3. Охрана водной среды от загрязнения и истощения

Устанавливаемое оборудование не требует потребления воды в производственных целях. Функционирование объекта не сопровождается вредными выбросами, загрязняющими воду и почву, не влечет за собой изменения уровня грунтовых вод. Работа объекта в автоматическом режиме не предусматривает потребление воды обслуживающим персоналом.

Объект является экологически чистыми, с безопасным технологическим процессом, поэтому никаких специальных мероприятий по охране водного бассейна данным проектом не предусматривается.

На площадке проектируемого объекта предусматривается установка биотуалетов на время проведения строительно-монтажных работ, а также для последующей эксплуатации технического обслуживания.

При выезде автотранспорта со строительной площадки колеса автомобилей должны быть очищены от строительной грязи на специально отведенной площадке на твердом покрытии.

Водоотвод атмосферных осадков обеспечивается общей организацией рельефа с последующим сбросом их на рельеф.

4.4 Охрана окружающей среды при складировании (утилизации) промышленных отходов

При эксплуатации проектируемых объектов не образуются производственные отходы, подлежащие утилизации, захоронению или специальному хранению.

По этому показателю объект является экологически, чистым, поэтому никаких специальных мероприятий для складирования (утилизации) промышленных отходов данным проектом не предусматривается

До начала строительства проектируемого объекта будут заключены договоры на вывоз твердых бытовых отходов, образующихся во время строительства, с организациями, которые имеют лицензию на данный вид деятельности.

4.5. Мероприятия по минимизации возможных аварийных ситуаций на объекте строительства и последствий воздействия на экосистему региона

Аварии на объект опасны своей непредсказуемостью, однако, их последствия могут быть предотвращены или значительно уменьшены при заблаговременном и планомерном осуществлении предупредительных мер.

К техническому обслуживанию оборудования должен допускаться только обученный персонал, прошедший инструктаж по технике безопасности.

Во всех случаях обрыва проводов питания, неисправности заземления и других повреждений, появления гари, немедленно отключить питание и сообщить об аварийной ситуации руководителю.

Не приступать к работе до устранения неисправностей.

При получении травм или внезапном заболевании немедленно известить своего руководителя, организовать первую доврачебную помощь или вызвать скорую медицинскую помощь.

Для защиты персонала, обслуживающего технические средства должны быть предусмотрены защитные меры электробезопасности.

В помещениях, предназначенных для эксплуатации технических средств, должны быть предусмотрены меры противопожарной безопасности.

Проведение ремонтных и настроечных работ на антеннах ПРТО допускается только при выключенных передатчиках станции.

В процессе выполнения строительно-монтажных работ на объектах проектируемого строительства, противопожарная безопасность объекта должна обеспечиваться посредством размещения табельных средств пожаротушения, устанавливаемых эксплуатационным предприятием.

Необходим надзор за безопасным ведением работ и соблюдением правил техники безопасности на участке строительства.

На участке, где ведутся строительные и монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

Общими и основными требованиями по обеспечению охраны труда при выполнении строительных работ являются:

- ежедневный осмотр техническим персоналом участков работ и механизмов, принятие необходимых мер по соблюдению безопасности труда работающих;

- на всех опасных местах должны быть вывешены плакаты и предупреждающие знаки;

- к управлению машинами и механизмами допускаются лица прошедшие соответствующее обучение и имеющие удостоверение на право управления ими;

- до начала работ машинисты проверяют техническое состояние машин (исправность рулевого управления, тормозных устройств, звукового сигнала, освещения и т. д.);

- пути движения машин следует содержать в состоянии, обеспечивающем безопасность и передвижение их с установленной скоростью;

-  путь передвижения экскаватора в пределах выемки должен быть выровнен и спланирован;

-  перед работой с электроинструментом необходимо убедиться в исправности изоляции электрокабелей и проводки, соответствие их напряжению в сети.

Производственные и бытовые стоки на строительной площадке должны очищаться и обезвреживаться.

Не допускается сжигание на строительной площадке отходов и остатков материалов, загрязняющих воздушное пространство.

Уборку строительных отходов и мусора на строительной площадке проводить систематически с применением бункеров накопителей.

Вывоз отходов и мусора осуществлять в специально отведённые места по согласованию с местными органами власти.

4.6. Мероприятия по защите от воздействия ЭМИ.

МВРЛ:

Исходя из результатов расчетов интенсивности ЭМИ РЧ санитарно-защитная зона отсутствует, т. к. на высоте 0-2 м относительно поверхности земли, воздействие ЭМП РЧ, создаваемое антенной МВРЛ соответствует ПДУ. Радиус зоны ограничения застройки составляет 35м. Зона ограничения застройки (ЗОЗ) начинается с высоты 23,5 м относительно уровня земли и дифференцируется до высоты 30м в радиусе 35 м от точки стояния МВРЛ.

АППЦ:

Исходя из результатов расчетов интенсивности ЭМИ РЧ санитарно-защитная зона отсутствует, т. к. на высоте 0-2 м относительно поверхности земли, воздействие ЭМП РЧ, создаваемо антеннами АППЦ соответствует ПДУ. Радиус зоны ограничения застройки составляет 43м. Зона ограничения застройки (ЗОЗ) начинается с высоты 13,5 м относительно уровня земли и дифференцируется до высоты 31 м в радиусе 43 м от места стояния вышки, на которой располагаются передающие антенны АППЦ.

Вывод:

Проектируемые объекты находятся на охраняемой территории аэропорта «Челябинск», не имеющей статус селитебной территории, и не окажут вредного воздействия на население, т. к. зона превышения ПДУ ЭМИ РЧ, создаваемая проектируемыми ПРТО не выходит за пределы данной территории.

Строительство служебных сооружений в зоне нахождения проектируемых ПРТО необходимо согласовывать с соответствующими службами аэропорта.

Техника безопасности при работе обслуживающего персонала с источниками СВЧ излучения на объекте обеспечивается в соответствии с «правилами техники безопасности при эксплуатации объектов радиотехнического обеспечения полетов и электросвязи гражданской авиации», «Инструкциями по эксплуатации», «Руководством по обеспечению безопасности работников гражданской авиации, подвергающихся в процессе труда воздействию электромагнитного излучения радиочастотного диапазона» и СанПиН 2.1.8/2.2.4.1383-03.

Контроль уровней излучения должен осуществляться путем измерений на рабочих местах возможного нахождения работающих с учетом времени их пребывания в зоне излучения.

5. Прогноз изменения экосистемы при строительстве

и эксплуатации объекта

Оборудование передающих радиотехнических объекта (ПРТО) вредных веществ в окружающую среду не выделяет, а также не предусматривает освоение дополнительной территории, изменение условий существующих транспортных сетей, водоснабжения, канализации и энергообеспечения, а также условий и требований по охране атмосферного воздуха, поверхностных и подземных водоемов от загрязнения.

Негативное воздействие на окружающую среду при строительно-монтажных работах носит локальный по времени характер и не является определяющим при эксплуатации объекта.

Список принятых сокращений.

АДП – аэродромный диспетчерский пункт

АМУ – антенно-мачтовое устройство

АППЦ – автоматизированный приемо-передающий центр

АРП – автоматический радиопеленгатор

ВППП – взлетно-посадочная полоса

ВС – воздушное судно

ОВЧ - особо высокие частоты

КДП – командно-диспетчерский пункт

КСА ПИВП – комплекс средств автоматизации планирования использования воздушного пространства

КТА – контрольная точка аэродрома

ЛАЗ - линейно-аппаратный зал

МВРЛ – моноимпульсный вторичный радиолокатор

МДП – местный диспетчерский пункт

ОВД – организация воздушного движения

ОРЛ-Т –обзорный радиолокатор трассовый

ПВО – противовоздушная оборона

ПРТО – передающие радиотехнические объекты

ПДУ – предельно допустимый уровень

РМ – рабочее место

РЧ – радиочастотный диапазон

РЦ ЕС УВД – районный центр единой системы организации воздушного движения

РТОП – радиотехническое обеспечение полета

ЭМИ – электромагнитное излучение

ЭМП – электромагнитное поле

Перечень нормативных документов и использованной литературы

1.  Федеральный закон от 01.01.2001г. (в ред. 30.12.2008г. № 000 Ф-3) "Об охране окружающей среды";

2.  Постановление Правительства Российской Федерации № 000 "О государственной экологической экспертизе" от 11.06.96г.;

3.  Указания к экологическому обоснованию хозяйственной и иной деятельности в прединвестиционной и проектной документации, Москва, ГУ ГЭЭ, 1994 г.;

4.  Положение об оценке воздействия намечаемой хозяйственной и иной деятельности на окружающую среду в Российской Федерации, утвержденное ГК РФ по охране окружающей среды за № 000 от 01.01.2001г.;

5.  Пособи к СНиП по разработке раздела проектной документации "Охрана окружающей среды". М., ГП "ЦЕНТРИНВЕСТпроект", 2000г.;

6.  Закон "Об особо охраняемых природных территориях" от 14.03.95г. (в ред. 30.12.2008г. № 000 Ф-3);

7.  СНиП Строительная климатология, Материалы инженерных изысканий;

8.  СП "Инженерно-экологические изыскания для строительства";

9.  СП "Инженерно-гидрометеорологические изыскания для строительства";

10.СП . «Инженерно-геологические изыскания для строительства»;

11.Земельный кодекс Российской Федерации", от 01.01.2001 г., (в ред. 30.12.2008г. № 000 Ф-3);

12. ГОСТ 17.4.3.02-85. Охрана природы. Почвы. Требования к охране плодородного слоя почвы при производстве земляных работ;

13.  ГОСТ 17.5.1.01-83. Охрана природы. Земли. Рекультивация земель. Термины и определения;

14.  ГОСТ 17.5.1.02-85. Охрана природы. Земли. Классификация нарушенных земель для рекультивации;

15.  ГОСТ 17.5.3.04-83. Охрана природы. Земли. Общие требования к рекультивации нарушенных земель;

16.  ГОСТ 17.5.3.06-85. Охрана природы. Земли. Требования к определению норм снятия плодородного слоя почвы при производстве земляных работ;

17. Федеральный закон "Об охране атмосферного воздуха" №96-ФЗ от 4.05.1999г. (в ред. 30.12.2008г. № 000 Ф-3);

18. Инструкция по нормированию выбросов (сбросов) загрязняющих веществ в атмосферу и в водные объекты. М., Госкомприроды СССР, 1989 г.;

19.  ГОСТ 17.2.3.02-78 "Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями";

20. СанПиН 2.2.1/2.1.1.1200-03. Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов;

21. Водный кодекс РФ от 03.06.06 № 74 Ф-3 (в ред. 23.07.2008г. № 000Ф-3).;

22.  Правила охраны поверхностных вод (типовые положения) Введены 01.03.91г.;

23.ГОСТ Охрана природы. Гидросфера. Использование и охрана вод. Основные термины и определения;

24. Предельно допустимые концентрации (ПДК) и ориентировочно безопасные уровни воздействия (ОБУВ) вредных веществ в воде водных объектов хозяйственно питьевого и культурно-бытового водопользования. 1986г.;

25.  Федеральный закон от 24.06.98г. (в ред. 08.11.2008г. № 000 Ф-3) «Об отходах производства и потребления»;

26.  Федеральный классификационный каталог отходов, утв. МПР России 02.12.2002г. (в ред. Приказа МПР РФ );

27.  Справочные материалы по удельным показателям образования важнейших видов отходов производства и потребления 1996г.;

28.Критерии отнесения опасных отходов к классу опасности для окружающей природной среды, утвержденной приказом МПР РФ от 01.01.01г. № 000;

29. СанПин 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления», утв. 30 апреля 2003 г.;

30. СанПин 2.1.8/2.2.4.1383-03 «Гигиенические требования к размещению и эксплуатации передающих радиотехнических объектов», утв. 9 июня 2003 г.

31. Методика расчета выделений (выбросов) загрязняющих веществ в атмосферу при нанесении лакокрасочных материалов (по величинам удельных выделений), утв. 12 ноября 1997 года № 000.

32.Методическое пособие по расчету, нормированию и контролю выбросов загрязняющих веществ в атмосферный воздух, Санкт-Петербург 2005г.

33.Методика расчета выделений (выбросов) загрязняющих веществ в атмосферу при сварочных работах (по величинам удельных выделений), Санкт-Петербург 2000 г.
