Согласно Вашего запроса направляем Вам технико-коммерческое предложение установка для наплавки деталей запорной арматуры УНК-115

Установка предназначена для наплавки следующих деталей запорной арматуры: тарелка, седло, клапан, кольцо уплотнительное, шток, шибер, а так же других деталей общего назначения в защитных газах и порошковыми проволоками.

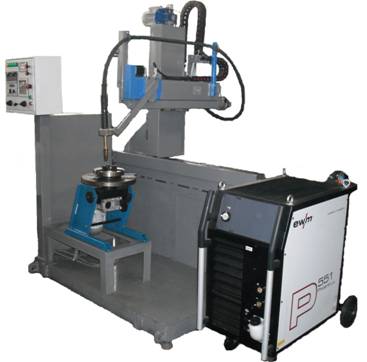

Установка конструктивно представляет собой единое основание, на котором установлен сварочный позиционер, обеспечивающий вращение наплавляемой детали. Сзади смонтирован модуль, который обеспечивает линейное перемещение сварочной горелки в трех координатах, а так же ее колебательное движение в поперечном направлении с размахом от 3 до 60 мм. Так же на модуле закреплен механизм подачи проволоки.

Управление установкой осуществляется с пульта, установленного на кронштейне, электрооборудование размещается в отдельном шкафу. Установка укомплектована сварочным аппаратом Phoenix-551.

Для расширения функциональных возможностей, конструкция установки УНК-115 допускает использование дополнительных сменных устройств, позволяющих производить автоматическую наплавку внутренних поверхностей диаметрами от 16 до 450 мм и наплавку плоских поверхностей размером до 800х900 мм.

Схема управления установкой обеспечивает возможность программирования движения горелки в трех координатах, вращения планшайбы сварочного манипулятора, а так же программирования режимов сварки.

Техническая характеристика установки

·  Наружные диаметры наплавляемых деталей, мм 10-450

·  Max длина наплавляемой детали, мм 1 000

·  Диаметр наплавляемых внутренних поверхностей, мм 16-300

·  Вертикальный ход горелки, мм 620

·  Диаметр электродной проволоки, мм 0,8-1,6

·  Масса наплавляемой детали, кг 150

·  Установленная мощность, кВа до 25

·  Габариты ДхШхВ, м 2х1,6х1

Стоимость установки с монтажом, запуском в эксплуатацию и обучением персонала составит – 1 380 000 руб с НДС.

Срок изготовления 45 дней.

Установка запущена в эксплуатацию на , г Барнаул, где она используется для наплавки проволокой. А так же в г Барнаул на , где на этой установке производится плазменно-порошковая наплавка.

Для того чтобы мы рекомендовали Вам материалы для наплавки нам необходимо более точно описать условия работы этой установки.

В г Барнауле используются для наплавки деталей запорной арматуры следующие материалы:

·  СВ04Х19Н9С2, производство Россия

·  СВ12Х14Н9С4Ф3Г, производство Россия

·  Endotec DO 04, производство Германия

·  Boehler SKWAM-IG, производство Австрия

·  Castomad 45353, производство Германия

·  SK Antinit DUR 290, производство Австрия

Мы обеспечим технологическое и сервисное сопровождение оборудования при его внедрении и эксплуатации.

Ваше решение прошу сообщить.
