«УТВЕРЖДАЮ»
Начальник цикла № 51
|
|
Ю. Подчеко
«__» ноября 2001 г.
ЛЕКЦИЯ
ПО дисциплине
« Тактика сил и средств противовоздушной обороны »
По КУРСУ 511,512,525,
Тема № 2 Силы и средства воздушно-космического нападения ведущих мировых государств
Занятие № 3. Системы оружия средств воздушного нападения.
Учебные и воспитательные цели:
1. Изучить классификацию систем оружия.
2. Ознакомить со способами боевого применения сил и средств ВКН.
3. Формировать профессиональные и боевые качества.
Время: 90 мин
Место: аудитория
Материальное обеспечение : план проведения занятия, текст лекции, диапроектор, слайды.
Учебные вопросы и распределение времени:
|
Введение |
- 5 мин | |
|
1. |
Классификация систем оружия |
- 20 мин |
|
2. |
Особенности боевого применения управляемых и неуправляемых авиационных бомб управляемых и неуправляемых авиационных ракет. |
- 50 мин |
|
3. |
Особенности боевого применения кассетных боеприпасов |
- 10 мин |
|
Заключение |
- 5 мин |
Итого - 90 мин
ВВЕДЕНИЕ
Важной особенностью новой национальной стратегии США является подготовка вооруженных сил США к ведению всеобщей, не только ядерной войны, но и войны с применением только обычных средств поражения. Возникновение и развитие таких средств поражения стало возможным только на основе новейших достижений науки, широкого применения ЭВТ и передовой технологии. Для реализации тезиса о возможности ведения всеобщей, войны с применением только обычных средств поражения уже сейчас принимаются меры по осуществлению широко-масштабной программы наращивания военного потенциала за счет разработки и принятия на вооружение новых видов оружия, в первую очередь - дальнобойного и высокоточного. При этом ставится цель - достичь сочетания мощности боеприпаса и точности его доставки, которое обеспечивало бы поражение конкретно назначенной цели первым выстрелом.
Разработка, производство и использование в боевых условиях первых образцов высокоточного оружия (ВТО) относится к периоду ведения США агрессивной войны во Вьетнаме. Именно тогда американцы столкнулись с трудностями преодоления системы ПВО территории демократической республики Вьетнам.
Применение уже первых образцов управляемых авиационных бомб (УАБ) позволило в 10 раз сократить наряд самолетов для уничтожения одной цели, однако применение УАБ не решало проблемы успешного преодоления авиацией системы ПВО ДРВ. Необходимы были средства поражения, обеспечивающие нанесение ударов по ЗРК с дальностей, значительно превышающих огневые возможности комплексов. Для этого была разработана противорадиолокационная ракета "Шрайк". Авиация США применила её, когда потери самолетов от огня ЗРК достигли угрожающих размеров.
Достаточно высокая по тем временам точность и эффективность испытанных образцов управляемого оружия послужили основанием для изменения взглядов военного руководства в пользу высокоточного оружия, а анализ боевого опыта авиации во Вьетнаме и в последующих войнах и конфликтах, привел американцев к выводу о его дальнейшем совершенствовании и развитии.
Анализируя боевые действия в зоне Персидского залива, по мнению руководства ВВС США, надежность выполнения боевых задач была в значительной степени обусловлена эффективностью ВТО. Вероятность поражения этими средствами в условиях отсутствия противодействия достигала 90 % и примерно в 3/4 раза превышала аналогичный показатель для обычного оружия.
1. классификация систем оружия
Каждый летательный аппарат предназначен для выполнения определенных задач. В соответствии с этими задачами разрабатывается его конструкция, задаются летно-технические данные, определяются состав и характеристики устанавлеваемых на нем технических средств.
В состав систем оружия авиационных средств нападения входят авиационные средства поражения, установки вооружения и системы управления средствами поражения. (рис.1)
Рис.1
Авиационные средства поражения в свою очередь подразделяются на: (Рис.2),
- стратегические крылатые ракеты « АЛСМ-В», АСМ;
- тактические крылатые ракеты « Томахок»;
- управляемые ракеты класса «воздух-воздух»;
- неуправляемые авиационные ракеты;
- неуправляемые авиационные бомбы и кассеты;
- управляемые авиационные бомбы;
- авиационные пушки.
 |
Рис.2 Классификация авиационных средств поражения
В состав установок вооружения входят: ракетные пусковые и катапультные установки, бомбардировочные установки, установки с пушками, пулеметами и гранатометами.( Рис.3 )
Рис. 3
Система управления вооружением обеспечивает подготовку вооружения к применению, запуск ракет, сброс бомб, а так же перемещение стволов пушек, пулеметов, гранатометов.
Особое место в применении авиационных средств поражение играет высокоточное оружие. Под высокоточным оружием (ВТО) понимается оружие с обычной боевой частью (БЧ), радиус поражения боевой части которого превышает круговое вероятное отклонение и вероятность поражения объекта с одного пуска не ниже 0,5 в условиях противодействия, ночью, в сложных метеоусловиях. Такая точность обеспечивается применением управляемых и самонаводящихся боеприпасов
К высокоточному оружию относятся ( рис.4):
- управляемое ракетное оружие различных классов;
- управляемые авиационные бомбы и кассеты;
- артиллерийские боеприпасы с наведением на конечном участке траектории;
- разведывательно-ударные комплексы.
 |
Рис.4
Высокоточное оружие, уже имеющееся и разрабатываемое, охватывает системы и образцы различного назначения, классов и принципов действия.
В настоящее время ВТО различных классов и назначения находится на вооружении и разрабатывается во всех видах вооруженных сил США и НАТО.
К ВТО, состоящем на вооружении ВВС США и стран НАТО относятся:
- стратегические, тактические крылатые ракеты и управляемые ракеты класса "воздух-земля" ("МЕЙВЕРИК", "МАРТЕЛЬ", "ПОПАЙ", "СЛЭМ";
- противорадиолокационные ракеты (ПРР) - "АЛАРМ", "ТЕСИТ РЕЙНБОУ", "ХАРМ" и др.);
- управляемые авиационные бомбы ("УОЛЛАЙ", ЖБУ-10,12.15,17,20,23,24).
К новым видам перспективного высокоточного оружия относятся:
- управляемые кассеты ПАД (США), ЦБС (ФРГ) с различными боеприпасами, в том числе и самонаводящимися;
- крылатые ракеты средней (до 180 км) и большой (600 км и более) дальности, управляемые ракеты класса "воздух-воздух" (АМКААМ, АSRААМ др.);
- разведывательно-ударный комплекс "ДЖИСАК".
К системам, обеспечивающим применение высокоточного оружия ВВС относятся системы дальнего радиолокационного обнаружения и управления Е-3А АВАКС, "НИМРОД".
СПРАВКА :
В сухопутных войсках для огневого поражения целей состоят на вооружении и разрабатываются следующие виды ВТО:
1. Противотанковые ракетные комплексы ("ТОУ", "ХЕЛЛФАЙР", "ХОТ", "ТАНК БРЕЙКЕР" и др.);
2. Ракетный комплекс "АТАКМС";
3. Управляемые боеприпасы для ствольной и реактивной артиллерии (управляемые боеприпасы - 155-мм, артиллерийский снаряд "Копперхэд", 203-2-мм снаряды "Садарм" и АИФС);
4. Разведывательно-ударные комплексы типа "Джисак".
Большая часть этих средств предназначена для поражения в первую очередь бронетанковой техники.
В войсковой ПВО ВТО представлено ЗРК средней дальности действия ("ХОК", "УСОВЕРШЕНСТВОВАННЫЙ ХОК", "ПЭТРИОТ") и ближнего действия ("ЧАППАРЭЛ", "РЭД АЙ", "РОЛАНД-2", "СТИНГЕР",АДАТС).
К системам, обеспечивающим применение ВТО в сухопутных войсках для огневого поражения целей, относятся:
- вертолетная радиолокационная система разведки и целеуказания СОТАС;
- АСУ огнем полевой артиллерии "ТАКФАЙР" и др.
В ВМС США и НАТО высокоточное оружие в настоящее время представлено:
- тактическими крылатыми ракетами ("ТОМАХОК");
- противокорабельными ракетами ("ГАРПУН", "ЭКЭОСЕТ", "ОТОМАТ", "СИ ИГЛ", "МИНИТВИН" и др.);
- зенитными ракетными комплексами ("ТАРТОР", "ИДЖИС", "СИ СТАРРОУ, "СИ КЭТ" и др.);
- авиационным оружием (управляемыми ракетами и управляемыми авиабомбами).
К системам, обеспечивающим применение ВТО в ВМС, относятся:
- система дальнего радиолокационного обнаружения и управления Е-2С "ХОКАЙ";
- автоматизированная система загоризонтального целеуказания МС США "АУТЛО ШАРК".
Высокоточное оружие по сравнению с обычным (традиционным) оружием имеет ряд особенностей:
1. Высокоточное целеуказание в реальном масштабе времени, т. е. с оперативностью, гарантирующей наиболее эффективное его применение при выполнении боевой задачи;
2. Надежное поражение стационарных и движущихся целей в широком диапазоне дальностей и скоростей;
3. Селективность действия, т. е. поражение только заданных целей;
4. Сокращение потерь личного состава боевых расчетов такого оружия, вследствие применения его из районов, недосягаемых для средств поражения противника.
Основными направлениями в развитии высокоточного оружия США и НАТО всех классов являются :
- увеличение дальности и надежности поражения целей,
- уменьшение габаритных и весовых характеристик,
- широкое внедрение кассетных боевых частей,
- разработка и внедрение в войсках разведывательно-ударных комплексов различного назначения и повышение их эффективности, мобильности и живучести в условиях высокоманевренных боевых действий,
- разработка систем ВТО с элементами искусственного интеллекта.
Высокая точность и поражающее действие современных обычных боеприпасов, приближающееся по эффективности к тактическому ядерному оружию, позволяют путем массированного их применения создавать зоны сплошного разрушения, т. е. характер боевых действий фактически становится аналогичным действиям войск в условиях применения ядерного оружия, в результате чего стирается грань между способами ведения войн и операций с применением ядерного или только обычного оружия.
По оценкам военного руководства США за счет широкого внедрения высокоточного управляемого оружия и перевооружения тактической авиации на современные самолеты F-15Е, F-16С, А/18, "ТОРНАДО", "АЛЬФА ДЖЕТ", А-10А, "Мираж-2000" её боевые возможности возрастут в 3 раза, возможности по поражению подвижных бронированных (точечных) целей в 8 раз, стационарных наземных объектов - в 3-4 раза, по уничтожению воздушных целей - в 2 раза.
2. ОСОБЕННОСТИ БОЕВОГО ПРИМЕНЕНИЯ УПРАВЛЯЕМЫХ И НЕУПРАВЛЯЕМЫХ АВИАЦИОННЫХ БОМБ.
Бомбы появились на вооружении авиации перед первой мировой войной. За всю историю их существования были разработаны сотни образцов и модификаций, поэтому полной классификации этих средств поражения нет.
Тем не менее можно выделить несолько основных направления их различения ( Рис.5) :

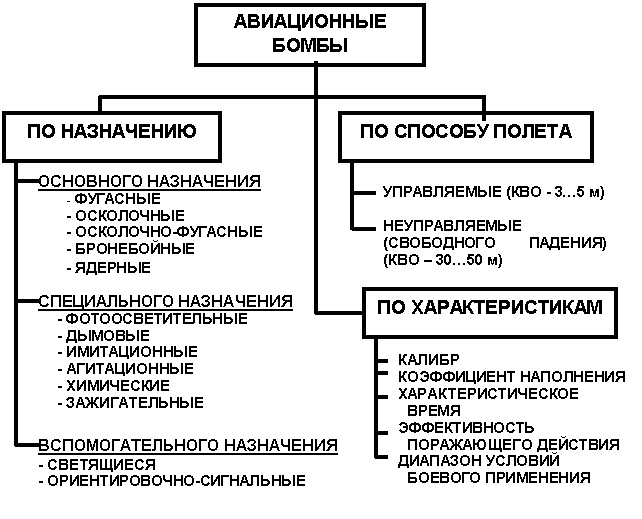

Рис. 5
На вооружение практически всех самолетов ВВС и авиации ВМС США и авиации ОВС НАТО в массовом масштабе состоят:
- управляемые авиационные бомбы ( УАБ);
- управляемые авиационные кассеты ( УAK );
- образцы высокоточных средств поражения (ВТСП).
Значительная доля УАБ (УАК) в общей системе ракетно-бомбового вооружения ударных самолетов (до 50% в зависимости от варианта боевой нагрузки) объясняется тем, что они намного дешевле УР и имеют большое поражающее действие (боевая часть может составлять до 50% общей массы бомбы). Поэтому УАБ могут применяться к широкому классу целей с учетом варианта снаряжения боевой части.
Основной характеристикой бомб сичтается их калибр, измеряемый в фунтах или килограммах, а иногда пределяемый диаметром корпуса. Калибр не отражает точного соответствия действительной массе боеприпаса является округленным ее значением. Чаще всего он выражается величиной массы, кратной 25,50,250, и 1000 фунтам или килограммам.
Наибольшее распространение подучили американские УАБ калибра 500, 1000, 2000 и 3000 фунтов, французские - калибра 250, 400 и 1000 кг, английские - калибра 1000 фунтов.
УАБ имеют различные способы наведения на цель (Рис. 6):
 |
Рис. 6
- телевизионное ("Уоллай-1", Мк I, СВ-8, СВ-9 американской разработки;
SAMP-400 и SAMP-1000 французской разработки);
- полуактивное лазерное (GBU-10, GBU-II, GBU-I2, GBU-I6, GBU-17, GBU-22, GBU-23, GBU-24, GBU-27, GBU-28 AGM-I23 американской разработки;
BGL-250, BGL-400, BGL-IOOO и "Аркаль" -французской разработки;
Мк 13/18- английской разработки;
"Гильотина" - израильской разработки;
- телевизнонно (тепловизионно) - командное (GBU-15, GBU-20; "Уоллай-2" Мк 5, МК 13; AGM-130A - американской разработки.
В США разработка управляемых авиационных бомб (УАБ) началась во второй половине 60-х годов. Разработки велись в двух направлениях - по программе «СКИПЕР» для ВМС, и «ПЕЙВУЭЙ» для ВВС (разрабатывались бомбы с флюгерным лазерным координатором цели (ФЛКЦ)), и УАБ специальной конструкции серии «УОЛЛАЙ», не ориентированы на массовое использование готовых частей бомбы, с имеющимся в составе системы наведения бомбы - телевизионным координаторм цели (ТВКЦ).
Основным компонентом бомб программы «СКИПЕР» для ВМС, и «ПЕЙВУЭЙ» для ВВС был флюгерный лазерный координатор цели (ФЛКЦ). УАБ первого поколения – «Пейвуэй-1» (GBU-10, GBU-11, GBU-12).
особенность боевого применения бомб – «Пейвуэй-1» (GBU-10, GBU-11, GBU-12), заключался в следующем. Обнаруженная оператором цель облучается (подсвечивается) лучем лазера с обеспечивающего самолета - (БЛА), самолета-носителя или наземного командного пункта. Отраженная от цели лазерная энергия распространяется в пространстве в соответствии с диаграммой обратного рассеивания. После сброса с сАмолета носителя, пилот которого осуществляет прицеливание так же, как и при бомбометании неуправляемыми бомбами, УАБ некоторое время летит без захвата лазерного излучения, отраженного от цели, по обычной баллистической траектории. Флюгерный лазерный корректор цели (ФЛКЦ) ориекнтирует ось чуствительного лазерного приемника излучения по вектору скорости бомбы. После того как отраженная лазерная энергия попадает в поле зрения ФЛКЦ, система управления УАБ отклоняет рули таким образом, чтобы движение бомбы осуществлялось по вектору дальности цели.
Другое направление развития УАБ – создание авиабомбы специальной конструкции не ориентированной на массовое использование готовых частей. К таким авиабомбам относятся УАБ типа "Уоллай" ( AGM-62, AGM-62А, AGM-130, GBU-8, GBU-9, GBU-15, GBU-20,)с телевизионным координатором цели (ТВКЦ) и фугасной БЧ. ТВЦК обеспечивают наведение бомбы на оптически контрастные объекты, выбор и идентификация которых производится оператором. УАБ типа "Уоллай" имеют развитую аэродинамику, лучше управляются, осуществляют планирующее снижение к цели, поэтому их иногда называют планирующими. УАБ "Уоллай-2" оснащены телевизионно-командной системой наведения, позволяющей экипажу производить бомбометание по целям с известными координатами при отсутствии визуального контакта с ними.
особенность боевого применения бомб типа «УОЛЛАЙ» состояла в наведении бомбы оператором по радиолинии управления. Источником информации для выработки команд служит телеизображение, которое транслируется с авиабомбы на борт носителя. После сброса УАБ самолет может менять курс, при этом оператор продолжает управлять авиабомбой вплоть до попадания ее в цель. Ориентируясь по хорошо видимым объектам, он в состоянии наводить УАБ на замаскированные и неконтрастные цели, поскольку при приближении к ним улучшается разрешающая способность системы, а плохая видимость между бомбой и носителем ( например облака) не мешает процессу наведения. Большая дальность планирования АGM-62A "Уоллай-2" (Мк 5, мод. Т4 - около 40 км, Мк 13, мод. О - 65 км) дает возможность применять их без захода в зону ПВО цели. Наведение УАБ с другого носителя позволяет паре самолетов сбросить четыре бомбы в одном заходе и выполнять различные тактические приемы.
УАБ GBU - 17, GBU -28, "Арколь" предназначены для поражения особо прочных целей (заглубленных КП, узлов связи, тоннелей, покрытий ВПП аэродромов, складов, укрытий подземного и полуподземного типов, высоко защищенных ПУ ракет, фортификационных сооружений и т. д.). Такие УАБ снаряжаются боевой частью двойного действия. При попадании авиабомбы в цель сначала срабатывает головной кумулятивный заряд, который пробивает в преграде глубокий канал, куда проникает заряд БЧ фугасного типа. Его подрыв происходит с некоторым замедлением (разрушаются бетонные плиты толщиной до 4,5 м). Так, УАБ GBU-28 использовалась в 1991 г. для поражения заглубленного КП Иракских вооруженных сил. Причем в качестве фугасной БЧ в этой бомбе использовался отрезок отработавшего ресурс ствола 203,2-ми гаубицы, заполненного обычным взрывчатым веществом.
УАБ с большой дальностью планирования и телевизионно-командной системой наведения могут применяться по сильно защищенным целям, когда носитель не входит в зону действия их зенитно-ракетных средств, или по групповым объектам с системой ПВО, не допускающей выполнения нескольких заходов на цель. В таких случаях из-за высокой вероятности поражения носителя применение УАБ с лазерной полуактивной системой наведения нецелесообразно.
К характерным боевым свойствам и особенностям боевого применения УАБ (УАК) можно отнести следующие:
• масса боевой частя УАБ в среднем, может составлять от 25 до 60% и даже более от общей массы бомбы, при этом тип боевой части с учетом его предназначения может при установке меняться в зависимости от того, по какой цели будет применяться данная бомба;
•подавляющее большинство УАБ (до 90%) имеют лазерную систему наведения, а поэтому носитель или самолет, осуществляющий подсвет цели лазерным лучом должен производить этот подсвет вплоть до момента подрыва УАБ у цели удара;
• точность наведения на выбранную цель практически у всех УАБ почти одинакова и не превышает 10м2 (КВО) при выполнении всех условий в процессе сброса и наведения бомбы нацель;
• большинство УАБ в основе могут применяться на средних и больших высотах (для получения большей дальности планирования) и только на дозвуковых скоростях полета;
• из общего типа стоящих на вооружении бомб до 70...80% УАБ имеют максимальную дальность пуска (сброса) от 5 до 10 км. при максимальной высоте полета самолета-носителя около 5-6 км.;
• применение УАБ в массовом масштабе приводит к сокращению полигонного наряда, особенно в ударах по малоразмерным целям в 2...3 раза при сокращении общего количества СВН в ударе;
• самолеты СА, ТА и ПА, применяющие УАБ по объектам обороны, которые прерываются группировками ЗРВ, будут осуществлять сброс бомб, как правило, находясь в пределах зон поражения дивизионов С-300 ПМ, ПС.
К основным достоинствам УАБ следует отнести:
- большая мощность боевой части;
- возможность массированного применения;
- возможность пуска за пределами объектовой зоны ПВО;
- высокая точность поражения ( КВО – 2…5 м)
- переменный профиль полета;
- широкий диапазон назначения;
- достаточно большие дальности применения.
Как недостатки следует отметить:
- дозвуковая скорость;
- средняя уязвимость, связаннаяс примеением систем генерации помех и систем ПРО;
- ограниченная гибкость применения;
- маневренность только на малых перегрузках.
2.1 НЕУПРАВЛЯЕМЫЕ АВИАБОМБЫ.
Неуправляемые авиационные бомбы (НУАБ) состоят из:
1. НУАБ общего назначения - к ним относятся фугасные бомбы калибра 250 фунтов и более, которые могут применяться для поражения разнообразных целей с различной уязвимостью. Кроме фугасного они обладают определенным осколочным воздействием. Масса снаряжения в бомбах этого типа составляет% общей массы.
2. НУАБ специального назначения - боеприпасы, отличающиеся специфическими свойствами или предназначенные для выполнения специальных задач. В эту группу входят бомбы комбинированного действия ( кумулятивно - осколочные, осколочно - зажигательные, бронебойно - фугасные и т. д. ) бронебойные, бетонобойные, зажигательные, объемного взрыва и много других типов.
Основной характеристикой неуправляемых авиабомб считается калибр. За рубежом нет единой системы обозначения бомб. Наиболее упорядочены они в США. Первоначально бомбы имели индекс М, а иногда МС для бомб специального назначения, затем МК. Начиная с 60 годов, когда широкое применение стали получать бомбовые кассеты, бомбы обозначают BLU.
Индекс сопровождается порядковым номером образца и буквенно - цифровым или буквенным обозначением модификации :
например Мк 82 мод.1 или BLU-23/В некоторые бомбы, относящиеся к боеприпасам специального назначения или имеющие какие-либо характерные особенности, получают также собственные имена: BLU 82 с мощным фугасным действием – « Дейзи Каттер »; Мк - 81 мод. 1 замедленного падения, имеющаяся раскрывающееся тормозное устройство зонтичного типа, - “Снекай ”. химическая BLU-80- « Бигай» и т. д.
В зависимости от прицельного оборудования самолета может быть обеспечена точность бомбометания с КВО=30-50 м. Наиболее распространенные неуправляемые авиабомбы в США, Великобритании и Франции используются в качестве боевых частей управляемых авиабомб, имеющих КВО=2-5М.
По исполнению неуправляемые авиабомбы имеют много общего, некоторые выполнены по оригинальной схеме.
Так, у французской модульной (не кассетной) бомбы ВМ-400 калибра 400 мм цилиндрический корпус снаряжен тремя 100-кг зарядами модулями, вытягиваемыми с помощью парашютов с заданными интервалами, при этом основной (тормозной) парашют модуля раскрывается с помощью небольшого вытяжного. Бомба рассчитана на применение самолетами тактической авиации на скоростях км/ч с минимальной высоты 30 м по наиболее важным целям, в том числе защищенным, бронированным: складам, автодорожным и железнодорожным транспортным средствам, бронетанковой технике. После сбрасывания бомбы специальный генератор с воздушным приводом обеспечивает раскрытие створок донной части бомбы, освобождая тем самым боевые заряды. Время замедления вытягивания зарядов может устанавливаться летчиком. Заряды падают вертикально, их подрыв производится на высоте около 70 см над преградой с помощью штыря-упредителя.
Система обозначений американских боеприпасов бомбардировочного вооружения единая для бомб и мин.
К основным достоинствам нУАБ следует отнести:
- широкий диапазон применения;
- рациональное использование грузоподъемности летательного аппарата;
- независимость точности попадания от системы ПВО;
- возможность массированного применения;
- малая точность поражения компенсируется большой мощность боевой части.
Как недостатки следует отметить:
- малая точность поражения (КВО - 30 …50 м)
- ограниченная гибкость применения;
- зависимость точности бомбометания от высоты полета;
- бомбометание непосредственно в районе боевых действий;
- внесение в траекторию полета искажений за счет бомбометания.
ОСОБЕННОСТИ БОЕВОГО ПРИМЕНЕНИЯ УПРАВЛЯЕМЫХ И НЕУПРАВЛЯЕМЫХ РАКЕТ.
Важнейшей составной частью авиационных средств поражения являются авиационные ракеты. В зависимости от возможности корректирования траектории полета ракеты подразделяются на управляемые и неуправляемые (рис.7). Неуправляемые ракеты долгое время имели название «реактивные снаряды». В настоящее время некоторые системы неуправляемых ракет называют реактивными системами залпового огня.
 |
ближнего боя
средней дальности
большой дальности
Рис. 7
К основным достоинствам нУАр следует отнести:
- малые и предельно малые высоты пуска;
- способность работы в любых погодных условиях;
- простота использования и устройства;
- сверхзвуковая скорость;
- малая уязвимость;
- возможность массированного применения;
- независимость попадания от помех, создаваемых целью;
- большая гибкость применения.
Как недостатки следует отметить:
- малая дальность полета (5-10 км);
- прямолинейный полет, неманевренность;
- малая мощность БЧ;
- достаточная достоверность поражения достигается при массированом пуске ракет;
- невозможность корректировки полета, захвата цели в полете.
В соответствии с функциональным назначением современные и перспективные УР класса "воздух-поверхность" подразделяются на ракеты:
- общего назначения,
- стратегического назначения,
- противорадиолокационные (ПРР),
- противотанковые (ПТУР),
- противокорабельные (ПКР),
- проитвосамолетные.
Управляемые ракеты общего назначения состоят на вооружении самолетов ТА и ПА (в перспективе будут поступать и на вооружение СБ) и предназначены для нанесения точных ударов как по стационарным защищенным целям, так и по подвижным бронированным целям непосредственно в районе боевых действий, а также в тактической глубине обороны противника по группировкам войск и по элементам системы ПВО, в том числе и по позициям дивизионов и командным пунктам.
К УР общего назначения относятся:
* американские ракеты "Мейверик" АGМ-65 и "Слэм" АGМ-84Е,
"Попай" АGМ-142А,
* английские "Мартель", АS-37,
* французские АS-20, АS-30 AL,
Наиболее широкое распространение имеют ракеты "Мейверик" АGМ-65 различной модификации, которые входят в состав вооружения самолетов F-4, F-15Е, F-16, F-111, А-7, А-10, А-18, А -37, А -8В и "Торнадо - SR1", состоящих на вооружении многих иностранных государств
Характерной особенностью УР общего назначения является высокая точность наведения на цель ( величина КВО – несколько метров).
ракета "мейверик" имеет:
- скорость полета М2;
- максимальная дальность стрельбы 30 км;
- массу 210 или 290 кг;
- кумулятивная (57 кг) или осколочно-фугасная (136 кг) боевую часть с адаптивным взрывателем, пробивающую броню толщиной более 0,6 м или бетонное покрытие толщиной 1,8 м с последующей детонацией, телевизионную, тепловизионную или полуактивную лазерную головку самонаведения (ГСН).
Боевое применение ракеты «Мейверик» заключается в использовании телевизионной системы наведения. Ее особенность заключается в установке на ракете передающего телевизионного устройства, а на самолете - приемного. Летчик наблюдает цель на телевизионном экране, в центре которого имеется метка. Его задача заключается в том, чтобы совместить метку с целью и удерживать ее на ней после пуска ракеты. Наведение ракеты на цель производится по командам, формируемым на борту ракеты. Самолет может при этом совершать различные виды маневра, но не выходить за пределы зоны устойчивой работы радиолинии передачи информации – между самолетом и ракетой.
В ракете «Майверик» AGM-65 используется телевизионная система самонаведения.. ее особенность заключается в том, что ракета самостоятельно наводится на цель, указанную летчиком, меткой на телевизионном экране перед пуском ракеты и зафиксированную запоминающим устройством. Задача летчика в данном случае состоит в том, чтобы выбрать цель, включить режим запоминания и пуститьь ракету.
Для расширения возможностей применения УР "Мейверик" с тепло-визионной ГСН во наземным целям она используется в сочетании с другими бортовыми устройствами» такими, как станция АN/АPК-38 самолетов F-4С, приемники радионавигационной системы "Лоран" и спутниковой РНС "Навстар", а также с системами обнаружения и целеуказания "Пэйв Так" в "Пэйв Пении".
Необходимость нанесения высокоточных ударов по приоритетным и сильно защищенным наземным целям и кораблям в базах при нахождении ударного самолета за пределами объектовой зоны ПВО обусловила необходимость принятия на вооружение авиации ВМС США новой УР "Слэм" АGМ-84E, которая, будучи еще не принятой на вооружение и находящейся на стадии войсковых испытаний, успешно применялась в операции "Буря в пустыне". Так, 18 января 1991 г. ударной группой палубных штурмовиков с авианосца "Джон Кеннеди" были запущены две ракеты "Слэм" по ГЭС. Первая пробила отверстие в стене корпуса энергоблока, а вторая подошла к цели через 2 мин. и была направлена точно в образовавшийся проем для уничтожения оборудования внутри попадания. УР "Слэм" представляет собой модификацию ПКР “Гарпун”,
- имеет скорость полета М=0,85;
- дальность стрельбы 100 км (при пуске с малых высот - не более 90 км);
- проникающая БЧ массой 227 кг может оснащаться контактным взрывателем мгновенного или замедленного действия;
- система наведения ракеты комбинированная: инерциальная с коррекцией на среднем участке от системы "Навстар" и тепловизиоиная с командной линией связи на конечном участке траектории полета.
Основными направлениями в модернизации и развитии УР общего назначения на период до гг. могут быть:
- обеспечение полной автономности работы системы наведения, повышение точности наведения на цель, помехозащищенности и всепогодности боевого применения УР;- увеличение дальности стрельбы и средней скорости полета на траектории;
- снижение заметности УР при обнаружении ее РЭС ЗРВ;
- создание новых, более мощных и эффективных типов боевой части;
- улучшение массогабаритних и аэродинамических характеристик;
- разработка программ обеспечения в интересах распознавания атакуемых наземных целей по радиолокационной контрастности;
- оснащение УР радиолокационной ГСН, обеспечивающей залповый пуск УР с последующим их разведением на несколько целей.
Противосамолетные ракеты – управляемые ракеты «воздух-воздух»
Управляемые ракеты «воздух – воздух» предназначены для поражения летательных аппаратов противника.
По дальности полета (по классификациям ВВС США) они подразделяются на УР:
- большой дальности (более 100 км), - AIM – 54 «Феникс» (160 км);
- средней дальности (до 100 км), - AIM-7 «Сперроу», AMRAAM (70 км);
- ближнего боя ( до 20 км ) . - AIM – 9 «Сайдвиндер» (США) (15 км),
«Матра», «Суппер Матра» (Франция)
(до 10 км).
К основным достоинствам УАр «воздух-воздух» следует отнести:
- частичное и полное наведение на цель, селекция цели, повторное наведение в полете;
- захват целей на малых и средних высотах в большом диапазоне скоростей;
- сверхзвуковая скорость;
- способность работы в любых погодных условиях;
- возможность как ближнего боя, так и боя большой дальности;
- возможность массированной атаки и гибкость применения;
- возможность пуска одновременно по нескольким целям;
- высокая маневренность при значительных перегрузках.
Как недостатки следует отметить:
- малая мощность боевой части;
- высокие требовании к системе наведения, электронике, конструкции, системе пуска, их совершенству и надежности;
- высокая уязвимость и уровень излучений, возрастание вероятности промаха при маневре цели, прикрытии помехами и рельефом местности;
- средняя помехоустойчивость, неспособность к активному противодействию;
- большие перегрузки.
Управляемые ракеты специального назначения (противорадиолокационные ракеты–ПРР) предназначены для поражения целей, являющихся источниками электромагнитного изучения (РЛС обнаружения и наведения ПВО, РЛС ЗРВ).
Современные ПРР стран блока НАТО представлены основными типами: "Шрайк", "Стандарт-АРМ", "Харм" (США), "Аларм" (Великобритания), "Картель ", "АрМаш" (Франция).
Ракеты данного типа продолжают совершенствоваться, и поступать в массовом масштабе на вооружение ТА и ПА США и ОВВС блока НАТО. Модернизация ПРР "Харм" по устранению недостатков, выявленных в ходе воины в зоне Персидского залива, будет направлена на повышение ее возможностей по дальности стрельбы до 180-200 км.
В стадии разработки находится ПРР АDСАРАRМ которая в перспективе должна заменить "Харм". Она будет иметь ракетно-прямоточный двигатель, комбинированную систему наведения (ИПС в сочетании с пассивной радиолокационной ГСН) и более мощную боевую часть. Скорость на траектории может достигать до 3-4 М, что делает ракету практически неуязвимой для зенитных ракетно-артиллерийских средств.
Противокорабельные ракеты предназначены для поражения надводных целей. Основными из них являются :AGM-84 «Гарпун» (США), Си Игл (Великобритания), АМ-39 «Экзосет» (Франция), АS-34 (Германия). Дальность пуска AGM-84 «Гарпун» может достигать до 200 км.
Стратегические аэробалистические управляемые ракеты предназначены для подавления средств ПВО в полосе прорыва и поражения важных объектов, имеющих сильную ПВО, на дальностях до 300 км. Представителем данного типа является управляемая ракета ASMP французского производства.
Принцип боевого применения данной УР заключается в подготовке ее к пуску на значительном удалении от объекта посредством переноса координат цели из запоминающего устройства ЭВМ самолета-носителя в память вычислительного устройства инерциальной системы наведения ракеты. после сброса ракеты в назначенной точке полет ракеты поддерживается твердотопливным двигателем. По мере выгорания порохового заряда в действие вступает прямоточный двигатель, способный разогнать ракету до скорости М = 3. инерциальная система наведения работает по заранее заданной программе.
К основным достоинствам УАр «воздух–земля» следует отнести:
- оперативное наведение и возможность перенацеливания;
- большая эффективность и точность поражения (КВО-2…10 м);
- малые и предельно малуе высоты полета;
- высокая помехоустойчивость, малый уровень излучения и способность работы в любых погодных условиях ;
- широкий диапазон назначений, гибкость применения;
- сверхзвуковая скорость полета;
- возможность массированного применения;
- возможность пуска за пределами объектовой зоны ПВО;
- сложный профиль полета.
Как недостатки следует отметить:
- малая и средняя дальность полета;
- малая и средняя мощность боевой части.
стратегические крылатые ракеты предназначены для поражения ядерной боевой частью военых и промышленных обектов на больших дальностях, как правило без входа самолета в зону действий огневых средств ПВО. Основу данного типа крылатых ракет составляет крылатая ракета ALCM-B и стратегическая крылатая ракета AGM- 129А АСМ.
Особенностью боевого применения стратегической крылатой ракеты ALCM-B является наведение ее на цель с использованием районов коррекции на всем маршруте полета ракеты с помощью инерциальной навигационной системы с радиовысотомером. В процессе полета ракеты происходит сравнение рельефа местности, полученного путем определения разницы высоты полета ракеты над землей и высоты полета на уровнем моря – истинный профиль местности. Данное значение поступает на бортовую ЭВМ, где сопоставляются со всеми возможными последовательностями цифровой матрицы района коррекции, которые вводятся в блок памяти ракеты заблаговременно. В результате сравнения на матрице выбирается та последовательность, которая идентична полученной в полете. После этого бортовая ЭВМ ракеты поизводит определение навигационных ошибок по дальности и направлению относительно запрограмированной траектории полета и вырабатывает соответствующие команды, поступающие на рули ракеты для изменения траектории полета. Наведение на конечном участке полета осуществляется с помощью системы TERCOM. Дополнение существующей системы коррекции осуществлено за счет установки на борту КР аппаратуры космической радионавигационной системы NAVSTAR, которая позволяет непрерывно определять местоположение ракеты на маршруте полета с точностью до 13…15 метров.
 |
1-й район
коррекции
67х11 км( 1000 км )
Объект
до 200 км
последний район
коррекции 4х28 км (10 км )
Рис. 8
Новая стратегическая крылатая ракета AGM-129A АСМ имеет дальность действий до 4400 км КВО до 10 м. Особенностью ее боевого применения является то, что на конечном участке поелта (наведения) дополнительно к системе TERCOM на расстоянии 20 км и ближе к объекту используется электронно-оптическая кореляционная коректирующая система DSMAC / DIGISMAC. С помощью оптических датчиков производится осмотр районов, прилегающих к цели. Полученные изображения в цифровой форме вводятся в ЭВМ, где сравниваются с эталонными цифровыми «картинами» районов, заложенных в память ЭВМ. По результатам сравнения вырабатываются корректирующие маневры ракеты. кроме этого в данной СКР может использоваться система RAC, в которой производится сравнение радиолокационного изображения местности.
К основным достоинствам скр следует отнести:
- малые и предельно малые высоты полета;
- малая ЭПР и уровень излучения;
- беспилотность;
- малая уязвимость;
- массированное применение;
- возможность корректировки маршрута полета (от 5 до 50 метров от цели).
Как недостатки следует отметить:
- прямолинейный полет на значительном участке полета;
- неспособность к активному противодействию;
- дозвуковая скорость и большое время полета;
- отсутствие бортовых систем постановки помех;
- ограниченная гибкость применения;
- снижение скрытности при массированном применении.
Тактические крылатые ракеты
Особую роль в подготовке и ведения войны Пентагон отводит программе оснащения тактическими крылатыми ракетами ВВС США. Так тактическая крылатая ракета AGM-86С CALM представляет собой вариант ядерной КР AGM-86 В. ALCM воздушного базирования с обычной БЧ представляет собой вариант ядерной КР AGM-86 С.
ТКР воздушного базирования AGM-109 Н «Tomahawk-2» разработана в США для поражения целей обычной боевой частью массой около 450 кг.
Имея относительно небольшую дальность стрельбы, за счет увеличения боевой части, тактические крылатые ракеты воздушного базирования применяются для нанесения ударов по объектам за пределами действий самолетов тактической и палубной авиации, расположенных в основном в оперативной глубине обороны противника.
К основным достоинствам ТКр следует отнести:
- большая эффективность и точность поражения ( КВО-2…10 м) возможность коррекции маршрута полета;
- малые и предельно малые высоты полета;
- высокая помехоустойчивость, малый уровень излучения и способность работы в любых погодных условиях;
- возможность выполнения маневров уклонения с перегрузкой 10 М и полета по сложному профилю;
- большая мощность боевой части;
- возможность массированного применения;
- возможность пуска за пределами объектовой зоны ПВО.
Как недостатки следует отметить:
- малая дальность полета;
- дозвуковая скорость полета.
3. ОСОБЕННОСТИ БОЕВОГО ПРИМЕНЕНИЯ КАССЕТНЫХ БОЕПРИПАСОВ.
Это оружие значительно увеличивает возможности тактической авиации по поражению площадных целей, включая личный состав и бронетанковую технику на марше, в боевых порядках и местах сосредоточения, а также аэродромы, промышленные энергетические объекты, склады и т. д. .
Кассетное оружие подразделяется на несколько категорий в зависимости от конструкции и способа его применения:
- сбрасываемые ;
- не сбрасываемые;
- управляемые;
- неуправляемые;
- с двигательными установками и без них.
В качестве снаряжении кассет используются кумулятивные, осколочные, зажигательные или комбинированные бомбы, бетонобойные боеприпасы, противотанковые, противотранспортные и противопехотные мины. В перспективе планируется также использовать боеприпасы с индивидуальным наведение на конечном участке их полета.
На вооружении самолетов тактической авиации стран НАТО состоит большое количество типов авиационных кассет (в основном бомбовых).
СБРАСЫВАЕМЫЕ АВИАЦИОННЫЕ КАССЕТЫ.
Американская фирма "Ферранти" разработала и производит для ВВС США унифицированную кассетную установку SUU-65, которая является основой для целого класса авиационных сбрасываемых кассет калибра 1000 фунтов.
Кассеты созданные на базе этой установки, рассчитаны на применение с высот км, при скоростях полета км/ч, углах пикирования до 60 град. и кабрироваиия - до 30 град. Универсальность применения кассеты обеспечивается возможностью варьирования в широких пределах высотой раскрытия кассеты (или временем после сброса с самолета) и изменением скорости вращения вдоль ее продольной оси за счет установки соответствующих углов лопастей стабилизатора. В качестве снаряжения кассетной установки могут использоваться кумулятивные, осколочные, зажигательные и другие боеприпасы.
К сбрасываемым авиационным кассетам относятся также те, которые применяются без захода самолета-носителя в зону действия ПВО противника, то есть с увеличенной дальность полета. Такие кассеты имеют, как правило, самолетную аэродинамическую форму и способны планировать, на них могут быть использованы двигательные установки и системы управления полетом.
УАК применяются в трех основных вариантах:
Вариант А - малая дальность (менее 30км ), - вывод из строя аэродромов и борьба с самолетами на земле с применением комбинированного снаряжения (бетонобойные бомбы, противотранспортные и противопехотные мины» комбинированные боеприпасы кумулятивно-осколочно-зажигательного действия);
Вариант В - большая дальность (требования конкретно не определялись) - действия по важным стационарным площадным целям, включая аэродромы, узлы связи, склады и т. д.;
Вариант С - малая дальность, - для поражения бронетанковой техники в боевых порядках и на марше.
НЕСБРАСЫВАЕМЫЕ АВИАЦИОННЫЕ КАССЕТЫ.
Основной особенностью их боевого применения является необходимость пролета самолета-носителя над целью.
На вооружении английских ВВС состоит несбрасываемая авиационная кассета JР233, созданная фирмой "Хантинг энджиниринг". Она разработана специально для самолета Торнадо" и предназначена для вывода из строя аэродромов противника.
Кассета состоит из двух отсеков контейнерного типа, снаряжается бетонобойными бомбами SGштук ) и противотранспортными минами НВКаждый самолет Торнадо" может нести две кассеты JР233 под фюзеляжем.
Кассеты могут иметь внешнюю или внутрифюзеляжную подвеску в изготавливаются с вариантами снаряжения: 20, 40, 59, 152 н 192 боеприпаса патронного типа. Это позволяет использовать их различными классами самолетов - как современными тактическими истребителями, так и учебно-боевыми и учебными легким самолетами. Боеприпасы выпускают в против стране портном, противотанковом, противопехотном, зажигательном и других вариантах снаряжения калибра 74 мм и массой 2-З кг Боевое, применение кассет, с боеприпасами патронного типа осуществляется, при. горизонтальном полете на высотах 25-150м при скорости полета км/ч.
Зарубежные военные специалисты отмечают, что основными перспективными направлениями развития авиационного кассетного оружия до 2000 года будут создание и дальнейшее совершенствование кассетных боеприпасов, в том числе с индивидуальным наведением, а также управляемых авиационных кассет.
ЗАКЛЮЧЕНИЕ
Т. о. широкое применение самолетами носителями различных систем оружия обусловлено их повсеместное использование для решения различных задач.
Контрольные вопросы:
1.Что относится к высокоточному оружию?
2. Классификация УР « воздух-земля » .
Задание на самоподготовку:
1. Отработать материал лекции
2. Разобраться с боевым применением бомб, ракет, кассетных, боеприпасов.
1. Справочник офицера ПВО, 1987 г.
2. Справочник « Вооружение иностранных армий ».
3. «Противовоздушный бой». Воениздат 1989г.
4.Справочник «Средства воздушно – космического нападения». МГТУ им. Баумана. 2000 г.
|
Лист внесения дополнений
|
АВИАЦИОННЫЕ БОМБЫ |
|
УПРАВЛЯЕМЫЕ |
|
Тип, (страна) |
Общяя масса бомбы, кг |
Масса БЧ, кг |
Тип БЧ1 |
Размеры (длина х размах), м |
Система наведения2 |
|
США | |||||
|
GBU-10 Paveway I |
930 |
430 |
4.3x1.7 |
Л | |
|
GBU-12 |
285 |
87 |
3.3x1.3 |
Л | |
|
GBU-15 |
1140 |
430 |
3.9х1.5 |
ТВ, ТП3 | |
|
GBU-16 |
480 |
215 |
3.7x1.6 |
Л | |
|
GBU-17 |
? |
? |
К, Ф |
3.6x1.6 |
Л |
|
GBU-20 |
1300 |
430 |
4.0x1.2 |
ТВ, ТП3 | |
|
GBU-22 |
? |
87 |
Л | ||
|
GBU-23 |
500 |
215 |
3.65х |
Л | |
|
GBU-24 |
1300 |
907 |
Ф |
ЛПА | |
|
AGM-130 |
1352 |
930 |
Ф |
ТВ, ТП3 | |
|
УОЛЛАЙ |
500 |
182 |
Ф |
3.5х1.2 |
ТВ |
|
HOBOS GBU-8 |
1016 |
894 |
Ф(Mk84) |
3.78х1.12 |
ТВ |
|
AGM-123 Skipper |
582 |
447 |
Ф(Mk83) |
4.3х1.6 | |
|
AGM-154 JSOW |
483 |
145 |
кассета | ||
|
AGM-154C |
483 |
225 |
Ф | ||
|
ВЕЛИКОБРИТАНИЯ | |||||
|
Mk.13/18 |
480 |
186 |
3.45x1.7 |
Л | |
|
ФРАНЦИЯ | |||||
|
BLG-400 |
340 |
107 |
Ф |
3.45x0.8 |
ЛПА |
|
BLG-1000 |
470 |
165 |
Ф |
3.4х1.4 |
ЛПА |
|
АРКОЛЬ |
1000 |
300 |
К, Ф |
ЛПА | |
|
APACHE (кассета) |
1230 |
800 |
5.1х2.53 |
ЛПА, И,АР | |
|
1 Тип БЧ - Ф - фугасная, К - кумулятивная |
|
НЕУПРАВЛЯЕМЫЕ |
|
Тип |
Общяя масса бомбы, кг |
Примечания1 |
|
США | ||
|
М30А1 |
45.4 |
ОН |
|
М38А2 |
45.4 |
П |
|
М40А1 |
10.4 |
О |
|
М41А1 и А2 |
9.1 |
КО (10-мм) |
|
М47 |
45.4 |
З и Д |
|
М50 |
1.8 |
З (магний) |
|
М52 |
454 |
ББ |
|
М56 |
1814 |
Ф |
|
М57 |
113 |
ОН |
|
М58 |
227 |
ПББ |
|
М59 |
454 |
ППБ |
|
М64 |
227 |
ОН |
|
М65 |
454 |
ОН |
|
М66 |
907 |
ОН |
|
М69 |
2.7 |
3 |
|
М70 |
52.2 |
Х |
|
М74 |
4.5 |
З |
|
М76 |
227 |
З (81.6 кг магния) |
|
М78 |
227 |
Х (ОВ - АС, СК, CG) |
|
М79 |
454 |
Х (ОВ - АС, СК, CG) |
|
М81 |
118 |
О |
|
М82 |
40.8 |
О |
|
М83 |
1.81 |
О (24) |
|
М86 |
54 |
О |
|
М88 |
100 |
О |
|
М103 |
907 |
ПББ |
|
М104 |
45.4 |
А |
|
М105 |
227 |
А |
|
М109 |
5443 |
ОН |
|
М110 |
9980 |
ОН |
|
М113 |
56.7 |
Х |
|
М116 |
340 |
Н (364 л) |
|
М117А |
340 |
ОН (175 кг тритонала) |
|
М117D Distractor |
340 |
ОН с ТУ |
|
М118 |
1360 |
ОН |
|
М121 |
4536 |
ОН |
|
М124 |
113 |
П |
|
М125 |
4.54 |
Х (ОВ-GB) |
|
М126 |
1.81 |
З (TN3 0.28кг) |
|
М129 |
340 |
А |
|
М138 |
? |
Х (ОВ-BZ, GBU-5) |
|
МС1 |
340 |
Х (ОВ-GB 99.8кг) |
|
Mk1 |
907 |
Ф |
|
Mk1 мод.1/1/3 |
726 |
ББ |
|
Mk5 |
1.36 |
П |
|
Mk15 |
45.4 |
П |
|
Mk23 |
1.36 |
П |
|
Mk33 |
454 |
ББ |
|
Mk36 Distractor |
113 |
ОН2 |
|
Mk65 |
227 |
П |
|
Mk66 |
454 |
П |
|
Mk76 |
11.3 |
П |
|
Mk77 мод.0 |
340 |
З (416 л керосина) |
|
Mk77 мод.1 |
227 |
З (284 л керосина) |
|
Mk78 |
340 |
З (416 л керосина) |
|
Mk79 |
454 |
З (напалм+бензин) |
|
Mk81 |
120 |
ОН (45 кг тритонала) |
|
Mk81 мод.1 |
120 |
ОН с ТУ Mk114 |
|
Mk82 |
254 |
ОН (87 кг тритонала) |
|
Mk82 мод.1 |
254 |
ОН с ТУ Mk15 или 115 |
|
Mk83 |
454 |
ОН (202 кг тритонала) |
|
Mk83 мод.2(3) |
454 |
ОН с ТУ MAU-91A/B |
|
Mk84 |
895 |
ОН (428 кг тритонала) |
|
Mk86 |
113 |
П |
|
Mk88 |
454 |
П |
|
Mk89 |
25.4 |
П |
|
Mk94 |
227 |
Х (49 кг зарина) |
|
Mk106 |
2.27 |
П |
|
Mk111 |
454 |
Ф |
|
Mk1116 Ветай |
340 |
Х (182.8кг ОВ - GB) |
|
Mk122 Файерай |
340 |
З |
|
Mk.3 |
49.14 |
ОФ |
|
М60 |
363 |
ББ |
|
М62 |
272 |
ББ |
|
М63 |
635 |
ББ |
|
МК1 |
721 |
ББ |
|
Mk.50 |
576 |
ракетная ББ |
|
Mk.63 |
1758 |
ББ |
|
SUU-54 |
1000 |
РБК (2000 осколочных или 200 ПТ бомб) |
|
SUU-65 |
454 |
РБК(50BLU-99,BLU-97,BLU-101) |
|
AN-M74F4 |
45.4 |
З |
|
М32 |
226 |
РБК(108 З бомб) |
|
М35 |
340 |
РБК(57 М74) |
|
М36 |
340 |
РБК(182 М126) |
|
1 Примечания: |
|
|
|
|
|
|
Рис.№1
Тема 2. Занятие 3
 |
Рис.№2
Тема 2. Занятие 3
Рис.№3
Тема 2. Занятие 3
 |
Рис.№4
Тема 2. Занятие 3
 |
Рис.№5
Тема 2. Занятие 3
 |
Рис.№6
Тема 2. Занятие 3
К основным достоинствам УАБ следует отнести:
· большая мощность боевой части;
· возможность массированного применения;
· возможность пуска за пределами объектовой зоны ПВО;
· высокая точность поражения ( КВО – 2…5 м)
· переменный профиль полета;
· широкий диапазон назначения;
· достаточно большие дальности применения.
Как недостатки следует отметить:
· дозвуковая скорость;
· средняя уязвимость, связаннаяс примеением систем
· генерации помех и систем ПРО;
· ограниченная гибкость применения;
· маневренность только на малых перегрузках.
Слайд 1
Тема 2. Занятие 3.
|
 |
Рис.№7
Тема 2. Занятие 3
 |
1-й район
коррекции
67х11 км( 1000 км )
Объект
до 200 км
последний район
коррекции 4х28 км (10 км )
Рис.№8
Тема 2. Занятие 3
К основным достоинствам нУАр следует отнести:
- малые и предельно малые высоты пуска;
- способность работы в любых погодных условиях;
- простота использования и устройства;
- сверхзвуковая скорость;
- малая уязвимость;
- возможность массированного применения;
- независимость попадания от помех, создаваемых целью;
- большая гибкость применения.
Как недостатки следует отметить:
- малая дальность полета (5-10 км);
- прямолинейный полет, неманевренность;
- малая мощность БЧ;
- достаточная достоверность поражения достигается при массированом пуске ракет;
- невозможность корректировки полета, захвата цели в полете.
Слайд №3
Тема 2. Занятие 3
К основным достоинствам УАр «воздух-воздух» следует отнести:
- частичное и полное наведение на цель, селекция цели, повторное наведение в полете;
- захват целей на малых и средних высотах в большом диапазоне скоростей;
- сверхзвуковая скорость;
- способность работы в любых погодных условиях;
- возможность как ближнего боя, так и боя большой дальности;
- возможность массированной атаки и гибкость применения;
- возможность пуска одновременно по нескольким целям;
- высокая маневренность при значительных перегрузках.
Как недостатки следует отметить:
- малая мощность боевой части;
- высокие требовании к системе наведения, электронике, конструкции, системе пуска, их совершенству и надежности;
- высокая уязвимость и уровень излучений, возрастание вероятности промаха при маневре цели, прикрытии помехами и рельефом местности;
- средняя помехоустойчивость, неспособность к активному противодействию;
- большие перегрузки.
Слайд №4 Тема 2. Занятие 3
К основным достоинствам скр следует отнести:
- малые и предельно малые высоты полета;
- малая ЭПР и уровень излучения;
- беспилотность;
- малая уязвимость;
- массированное применение;
- возможность корректировки маршрута полета
(от 5 до 50 метров от цели).
Как недостатки следует отметить:
- прямолинейный полет на значительном участке полета;
- неспособность к активному противодействию;
- дозвуковая скорость и большое время полета;
- отсутствие бортовых систем постановки помех;
- ограниченная гибкость применения;
- снижение скрытности при массированном применении.
Слайд №5
Тема 2. Занятие 3
К основным достоинствам ТКр следует отнести:
- большая эффективность и точность поражения ( КВО-2…10 м) возможность коррекции маршрута полета;
- малые и предельно малые высоты полета;
- высокая помехоустойчивость, малый уровень излучения и способность работы в любых погодных условиях;
- возможность выполнения маневров уклонения с перегрузкой 10 М и полета по сложному профилю;
- большая мощность боевой части;
- возможность массированного применения;
- возможность пуска за пределами объектовой зоны ПВО.
Как недостатки следует отметить:
- малая дальность полета;
- дозвуковая скорость полета.
Слайд №6
Тема 2. Занятие 3
|
 | |
|
Рис. №9
Тема 2. Занятие 3
