ПРИЛОЖЕНИЕ 3

(обязательное)

П3. Методика заполнения и расчета параметров энергетического паспорта ( в этом разделе приведены основные цифры, используемые для заполнения энергетического паспорта. Для частных застройщиков, эти данные будут полезны для самостоятельно расчета).

П3.III. В разделе "Расчетные условия" приводятся климатические данные для города или пункта строительства здания и принятые температуры помещений (здесь и далее нумерация приведена согласно п.7.4 настоящих норм):

1. Расчетная температура внутреннего воздуха принимается по табл.3.1. Для жилых зданий =20 °С.

2. Расчетная температура наружного воздуха . Принимается значение средней температуры наиболее холодной пятидневки обеспеченностью 0,92 по данным СНиП . Для г. Щелково принимается по данным для г. Москвы = -26 °С.

3. Расчетная температура теплого чердака . Принимается равной 14 °С, исходя из расчета теплового баланса системы, включающей теплый чердак и ниже расположенные жилые помещения.

4. Расчетная температура "теплого" подвала . При наличии в подвале труб систем отопления и горячего водоснабжения эта температура принимается равной плюс 2 °С, исходя из расчета теплового баланса системы, включающей подвал и вышерасположенные жилые помещения.

5. Продолжительность отопительного периода . Принимается по данным СНиП . Для г. Щелково принимается по данным для г. Москвы = 213 сут.

6. Средняя температура наружного воздуха за отопительный период . Принимается по данным СНиП . Для г. Щелково принимается по данным для г. Москвы = -3,6 °С.

7. Градусо-сутки отопительного периода ( ГСОП ) вычисляются по формуле

, °С·сут, (П3.1)

Для Москвы ГСОП (градусо-сутки отопительного периода) равны 5027 °С·сут. и рассчитываются так:

Для Московской области градусо-сутки отопительного периода принимаются в пределах от 4800

°С·сут до 5200 °С·сут.

__________________________________________________________________________________________________

П3.VI. Раздел "Энергетические показатели" включает теплотехнические и теплоэнергетические показатели.

Теплотехнические показатели

Согласно СНиП II-3-79* приведенное сопротивление теплопередаче наружных ограждений , м2·С/Вт, должно приниматься не ниже требуемых значений , которые устанавливаются по табл.1б СНиП II-3-79* в зависимости от градусосуток отопительного периода. Для = 5027 °С·сут требуемое сопротивление теплопередаче равно для:

- cmeн = 3,16 м2·°C/Вт;

- окон и балконных дверей = 0,54 м2·°С/Вт;

- покрытия = 4,71 м2·°С/Вт;

- перекрытия первого этажа = 4,16 м2·°С/Вт.

Согласно настоящим нормам в случае удовлетворения главному требованию по удельному расходу тепловой энергии системой теплоснабжения на отопление здания приведенное сопротивление теплопередаче для отдельных элементов наружных ограждений может приниматься ниже требуемых значений. В рассматриваемом случае для стен здания серии 90-05/1.2Щ приняли = 2,8 м2·°С/Вт, что ниже требуемого значения, для покрытия - = 4,71 м2·°С/Вт, для перекрытия первого этажа - = 4,16 м2·°С/Вт. Для заполнения оконных и балконных проемов приняли окна и балконные двери с тройным остеклением в деревянных раздельно-спаренных переплетах = 0,55 м2·°С/Вт.

ВЫВОД: сопротивление теплопередаче ограждающих конструкций по условиям энергосбережения является очень важным, но не самым главным требованием. Данный параметр может быть изменен (согласован) в сторону уменьшения на основе ТСН НТП - 99 МО при условии удовлетворения главному требованию по удельному расходу тепловой энергии системой теплоснабжения на отопление здания.

Т. к. на потери тепла через стены приходится не более 30% от всех теплопотерь в доме, то чтобы у вас не было проблем с принятием вашего дома в эксплуатацию, вам необходимо максимально хорошо утеплить окна и дверные проемы, перекрытия подвалов и чердаков, устранить «мостики холода», а также организовать правильный воздухообмен в помещении.

______________________________________________________________________________________________

Полезная информация на основе СНиП II-3-79*СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА (прекратил свое действие 21.10.2003 г.) 2. СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ  2.1*(К). Приведенное сопротивление теплопередаче ограждающих конструкций R(0) следует принимать в соответствии с заданием на проектирование, но не менее требуемых значений,
	, определяемых исходя из санитарно-гигиенических и комфортных условий  по формуле (1)

и условий энергосбережения - по табл. 1а* (первый этап) и табл. 1б* (второй этап).

табл. 1а* (первый этап) приведены минимальные значения сопротивления теплопередаче, которые должны приниматься в проектах с 1 сентября 1995 года и обеспечиваться в строительстве начиная с 1 июля 1996 года, кроме зданий высотой до трех этажей со стенами из мелкоштучных материалов. В заданиях на проектирование могут быть установлены более высокие показатели теплозащиты, в том числе соответствующие нормам табл. 1б*.

Таблица 1а*(К)  СНиП II-3-79*СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА

		Приведенное сопротивление теплопередаче
Здания и помещения	Градусо-сутки отопительного периода, °С·сут	ограждающих конструкций, не менее
		стен	покрытий и перекрытий над проездами	перекрытий чердачных, над холодными подпольями и подвалами	окон и балконных дверей	фонарей
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты	2000 4000 6000 8000 10000 12000	1,2 1,6 2,0 2,4 2,8 3,2	1,8 2,5 3,2 3,9 4,6 5,3	1,6 2,2 2,8 3,4 4,0 4,6	0,3 0,45 0,6 0,7 0,75 0,8	0,3 0,35 0,4 0,45 0,5 0,55
Общественные, кроме указанных выше, административные и бытовые, за исключением помещений с влажным илимокрым режимом	2000 4000 6000 8000 10000 12000	1,0 1,4 1,8 2,2 2,6 3,0	1,6 2,3 3,0 3,7 4,4 5,1	1,4 2,0 2,6 3,2 3,8 4,4	0,3 0,4 0,5 0,6 0,7 0,8	0,3 0,35 0,4 0,45 0,5 0,55
Производственные с сухим и нормальным режимами	2000 4000 6000 8000 10000 12000	0,8 1,1 1,4 1,7 2,0 2,3	1,4 1,8 2,2 2,6 3,0 3,6	1,2 1,5 1,8 2,1 2,4 2,7	0,25 0,3 0,35 0,4 0,45 0,5	0,2 0,25 0,3 0,35 0,4 0,45
1. Промежуточные значения		следует определять интерполяцией.
2. Нормы сопротивления теплопередаче светопрозрачных ограждающих конструкций для помещений производственных зданий с влажным или мокрым режимами, с избытками явного тепла от 23 Вт/куб. м,  а также для помещений общественных, административных и бытовых зданий с влажным или мокрым режимами следует принимать как для помещений с сухим и нормальным режимами производственных зданий.  3. Приведенное сопротивление теплопередаче глухой части балконных дверей должно быть не менее, чем в 1,5 раза выше сопротивления теплопередаче светопрозрачной части этих изделий. 4. В отдельных обоснованных случаях, связанных с конкретными конструктивными решениями, заполнения оконных и других проемов допускается применять конструкции окон, балконных дверей и фонарей с приведенным сопротивлением теплопередаче на 5% ниже устанавливаемых в таблице.

В табл. 1б* (второй этап) приведены минимальные значения сопротивления теплопередаче для зданий, строительство которых начинается с 1 января 2000 года. При этом, для вновь строящихся зданий высотой до 3-х этажей со стенами из мелкоштучных материалов, а также реконструируемых и капитально ремонтируемых независимо от этажности сроки введения в действие требований табл. 1б* устанавливаются как для первого этапа.

Таблица 1б*(К) СНиП II-3-79*СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА

		Приведенное сопротивление теплопередаче
Здания и помещения	Градусо-сутки отопительного периода, °С·сут	ограждающих конструкций, не менее
		стен	покрытий и перекрытий над проездами	перекрытий чердачных, над холодными подпольями и подвалами	окон и балконных дверей	фонарей
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты	2000 4000 6000 8000 10000 12000	2,1 2,8 3,5 4,2 4,9 5,6	3,2 4,2 5,2 6,2 7,2 8,2	2,8 3,7 4,6 5,5 6,4 7,3	0,3 0,45 0,6 0,7 0,75 0,8	0,3 0,35 0,4 0,45 0,5 0,55
Общественные, кроме указанных выше, административные и бытовые, за исключением помещений с влажным или мокрым режимом	2000 4000 6000 8000 10000 12000	1,6 2,4 3,0 3,6 4,2 4,8	2,4 3,2 4,0 4,8 5,6 6,4	2,0 2,7 3,4 4,1 4,8 5,5	0,3 0,4 0,5 0,6 0,7 0,8	0,3 0,35 0,4 0,45 0,5 0,55
Производственные с сухим и нормальным режимами	2000 4000 6000 8000 10000 12000	1,4 1,8 2,2 2,6 3,0 3,4	2,0 2,5 3,0 3,5 4,0 4,5	1,4 1,8 2,2 2,6 3,0 3,4	0,25 0,3 0,35 0,4 0,45 0,5	0,2 0,25 0,3 0,35 0,4 0,45
1. Промежуточные значения		следует определять  интерполяцией.
2. Нормы сопротивления теплопередаче светопрозрачных ограждающих конструкций для помещений производственных зданий с влажным или мокрым режимами, с избытками явного тепла от 23 Вт/куб. м,  а также для помещений общественных, административных и бытовых зданий с влажным или мокрым режимами следует принимать как для помещений с сухим и нормальным режимами производственных зданий.  3. Приведенное сопротивление теплопередаче глухой части балконных дверей должно быть не менее, чем в 1,5 раза выше сопротивления теплопередаче светопрозрачной части этих изделий.  4. В отдельных обоснованных случаях, связанных с конкретными конструктивными решениями, заполнения оконных и других проемов допускается применять конструкции окон, балконных дверей и фонарей с приведенным сопротивлением теплопередаче на 5% ниже устанавливаемых в таблице.

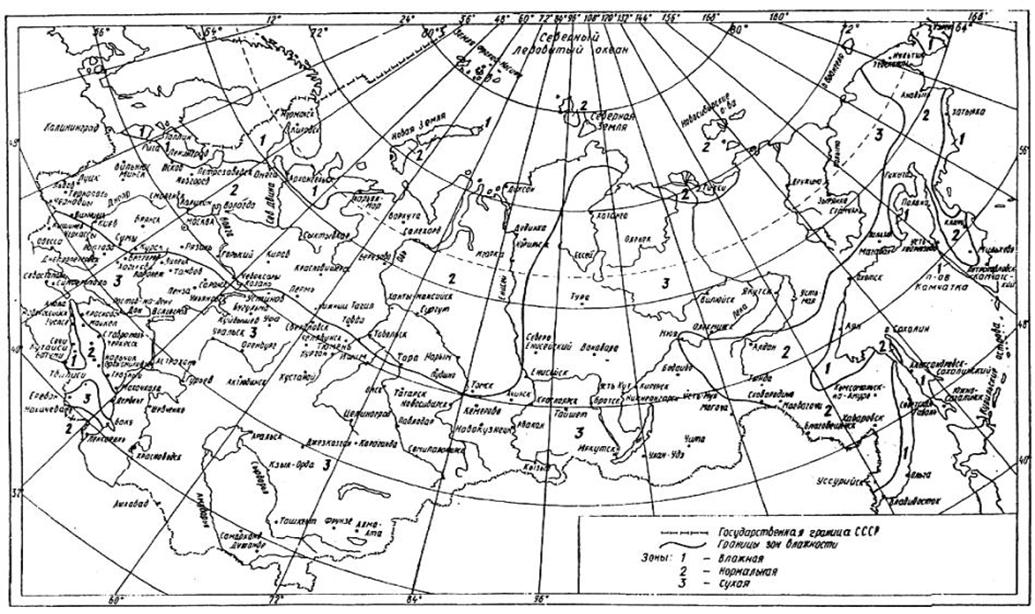

 ЗОНЫ ВЛАЖНОСТИ ТЕРРИТОРИИ СССР  по СНиП II-3-79* СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА

ПРИЛОЖЕНИЕ 1*

 УСЛОВИЯ ЭКСПЛУАТАЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ В ЗАВИСИМОСТИ ОТ ВЛАЖНОСТНОГО РЕЖИМА ПОМЕЩЕНИЙ И ЗОН ВЛАЖНОСТИ по СНиП II-3-79* СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА

ПРИЛОЖЕНИЕ 2

Влажностный режим помещений (по табл. 1)	Условия эксплуатации А и Б в зонах влажности (по прил. 1*)
	сухой	нормальный	влажный
Сухой	А	А	Б
Нормальный	А	Б	Б
Влажный или мокрый	Б	Б	Б

ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ И КОНСТРУКЦИЙ по СНиП II-3-79* СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА

ПРИЛОЖЕНИЕ 3*

Наименование материала	Характеристики материала в сухом состоянии	Расчётное массовое отношение влаги в материале	Расчётные коэффициенты
Плот-ность	Удельная теплоёмкость	Коэффициент тепло- проводности	Теплопроводности	Теплоусвоения (при периоде 24 часа)	Паропро- ницаемости
gп кг/м3	со кДж/(кг•°С)	lо Вт/(м •°С)	W %	lо Вт/(м •°С)	s Вт/(м2•°С)	m мг/(м•ч•Па)
Условия эксплуатации	-	-	-	А	Б	А	Б	А	Б	А, Б
Бетон	2400	0.84	1.510	2	3	1.740	1.860	16.77	17.88	0.030
Керамзитобетон	800	0.84	0.210	5	10	0.240	0.310	3.83	4.77	0.190
Керамзитобетон	1000	0.84	0.270	5	10	0.330	0.410	5.03	6.13	0.140
Керамзитобетон	1200	0.84	0.360	5	10	0.440	0.520	6.36	7.57	0.110
Керамзитобетон	1400	0.84	0.470	5	10	0.560	0.650	7.75	9.14	0.098
Керамзитобетон	1600	0.84	0.580	5	10	0.670	0.790	9.06	10.77	0.090
Керамзитобетон	1800	0.84	0.660	5	10	0.800	0.920	10.50	12.33	0.090
Кирпичная кладка из  кирпича керамического плотностью 1000 кг/м3 (брутто) на цементно-песчаном  растворе	1200	0,88	0,35	1	2	0,47	0,52	6,16	6,62	0,17
92. Керамического пустотного плотностью   1300 кг/куб. м (брутто) на   цементно-песчаном  растворе	1400	0,88	0,41	1	2	0,52	0,58	7,01	7,56	0,16
Газо - и пенобетон, газо - и пеносиликат	1000	0,84	0,29	10	15	0,41	0,47	6,13	7,09	0,11
Газо - и пенобетон, газо - и пеносиликат	800	0,84	0,21	10	15	0,33	0,37	4,92	5,63	0,14
Газо- и пенобетон, газо - и пеносиликат	600	0,84	0,14	8	12	0,22	0,26	3,36	3,91	0,17
Газо- и пенобетон, газо - и пеносиликат	400	0,84	0,11	8	12	0,14	0,15	2,19	2,42	0,23
Плиты фибролитовые  (ГОСТ 8928-81) и арбо-лит (ГОСТ ) на портландцементе	400	2.30	0.080	10	15	0.130	0.160	3.21	3.70	0.260
Плиты фибролитовые  (ГОСТ 8928-81) и арбо-лит (ГОСТ ) на портландцементе	450	2.30	0.090	10	15	0.135	0.170	3.47	4.04	0.110
Плиты фибролитовые  (ГОСТ 8928-81) и арбо-лит (ГОСТ ) на портландцементе	500	2.30	0.095	10	15	0.150	0.190	3.86	4.50	0.110
Плиты фибролитовые  (ГОСТ 8928-81) и арбо-лит (ГОСТ ) на портландцементе	600	2,30	0,12	10	15	0,18	0,23	4,63	5,43	0,11
Плиты фибролитовые  (ГОСТ 8928-81) и арбо-лит (ГОСТ ) на портландцементе	800	2,30	0,16	10	15	0,24	0,30	6,17	7,16	0,11
Сосна и ель поперек   волокон (ГОСТ 8486-66**, ГОСТ 9463-72*)	500	2,30	0,09	15	20	0,14	0,18	3,87	4,54	0,06
Сосна и ель вдоль волокон	500	2,30	0,18	15	20	0,29	0,35	5,56	6,33	0,32
Кладку стен из арболитовых блоков можно вести на обычном цементо-песчанном кладочном растворе. Но предпочтительнее все-таки использовать цементно-песочный раствор с добавлением перлитового песка. Такой раствор можно приготовить самим, а можно использовать в виде сухих смесей, например готовая смесь RAUF Thermo . Это связано, во-первых с тем, чтобы избежать «мостиков холода», а во-вторых с тем, что теплопроводность кладочного раствора должна соответствовать теплопроводности материала, из которого осуществляется кладка стен.
76. Цементно-  перлитовый	800	0,84	0,16	7	12	0,21	0,26	3,73	4,51	0,16

Теплопроводность арболита в зависимости от вида заполнителя ГОСТ "Арболит и изделия из него. Общие технические условия"

Вид заполнителя	Теплопроводность арболита Вт/(м*°К) при средней плотности, кг/м3
400	450	500	550	600
Измельченная древесина	0,08	0,09	0,095	0,105	0,12
Измельченные стебли хлопчатника и рисовой соломы, костры льна и конопли	0,07	0,075	0,08	0,095	0,105
Вид заполнителя	Теплопроводность арболита Вт/(м*°К) при средней плотности, кг/м3
650	700	750	800	850
Измельченная древесина	0,13	0,14	0,15	0,16	0,17
Измельченные стебли хлопчатника и рисовой соломы, костры льна и конопли	0,11	0,12	-	-	-
