Строительные панели

с утеплителем из минеральной ваты

и пенополистирола

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Введение

Строительные сэндвич-панели находят все более широкое применение в строительстве в качестве наружных ограждающих конструкций и перегородок. Новая технология строительства заменяет традиционные методы и позволяет в сжатые сроки и с низкими затратами возводить здания разного назначения и разной этажности.

К преимуществам строительства из сэндвич-панелей следует отнести:

-  высокие звуко - и теплоизолирующие свойства;

-  антикоррозийные свойства, высокую устойчивость к воздействию внешних факторов (колебание температуры, интенсивное солнечное облучение, дождь, снег, ветровые нагрузки);

-  огнестойкость;

-  технологичность и простоту монтажа;

-  сжатые сроки монтажа;

-  низкие затраты на капитальное строительство (небольшой вес панелей не требует специальной техники при монтаже);

-  низкая нагрузка на фундамент;

-  легкая замена панелей, поврежденных в процессе эксплуатации;

-  удобство при транспортировке;

-  высокая эстетичность поверхности зданий и сооружений (богатый выбор отделки и цветовой гаммы), отсутствие необходимости дополнительной отделки наружной и внутренней стен зданий;

-  возможность в случае необходимисти легкого демонтажа зданий, их перевозки и монтажа на новом месте (многократно, с сохранением конструкциями своих свойств).

Панели БУДИМПЭКС серии В (с наполнением базальтовой минеральной ватой) производятся двух типов: стеновые панели БУДИМПЭКС СВ и кровельные - БУДИМПЭКС КВ. Каждая из перечисленных типов панелей производится в нескольких толщинах. Форма профилирования линейнaя.

Строительные панели-сэндвич БУДИМПЭКС В представляют собой структуру, состоящую из 2 конструкционных обкладок и конструкционно-изоляционного наполнения.

Обкладки панелей выполнены из стальных двухсторонне оцинкованных листов толщиной 0,55мм с полимерным покрытием. Цинковое покрытие 275 г/м2. Каждая из обкладок со стороны, обращенной внутрь панели, покрыта органическим слоем (клей на основе полиуретана) толщиной 10 mкм, увеличивающим сцепление наполнения с обкладкой. С наружной стороны панели, в стандартном варианте, обкладки покрыты полиэстером с толщиной слоя 25 mкм. Материал подходит для любых климатических поясов, устойчив к механическим и атмосферным воздействиям, обладает цветостойкостью и пластичностью. Цветовая гамма покрытий соответствует цветовому каталогу RAL.

Наполнителем сэндвич-панелей в стандартном варианте является негорючая базальтовая минеральная вата Rockwool плотностью 117 кг/м3, обладающая высокой тепло - и звукоизолирующей способностью, устойчивостью к температурным деформациям.

Основные размеры панелей БУДИМПЭКС В

Стеновые панели БУДИМПЭКС СВ

Стеновые панели могут применяться как для обшивки наружных стен, так и для внутренних перегородок зданий.

Основные размеры стеновых панелей приведены на рис. 1

Стандартно производятся 5 типов стеновых панелей по толщине (рис 1., параметр «S»): S = 60 мм, 80мм, 100 мм, 120 мм, 150 мм

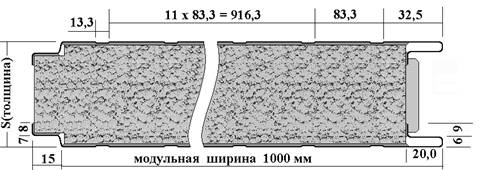

Рис. 1. Стеновая панель БУДИМПЭКС СВ

Кровельные панели БУДИМПЭКС КВ

Кровельные панели применяются для настила кровли зданий с уклоном не менее 5%.

Основные размеры кровельных панелей приведены на рис. 2

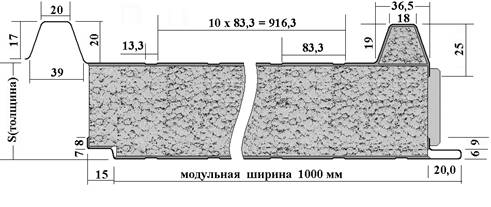

Рис. 2. Кровельная панель БУДИМПЭКС КВ

Стандартно производятся 5 типов кровельных панелей по толщине (рис 2., параметр «S»): S = 60 мм, 80мм, 100 мм, 120 мм, 150 мм

Типы профилирования

Стеновые и кровельные панели могут производиться в вариантах с несколькими типами профилирования. Обкладки панелей могут либо иметь профиль линейного типа, либо быть гладкими. Линейный тип профилирования представляет собой плоские продольные углубления шириной 13,3 мм и глубиной 1мм, расположенные с шагом 83,3мм. Профилирование несет как функцию увеличения жесткости обкладок, так и функцию декоративной внешней отделки объектов.

Стеновые панели:

БУДИМПЭКС СВ/Л/Л - панели с линейным типом профилирования на обеих сторонах, наружной и внутренней.

БУДИМПЭКС СВ/Л/Г - панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны.

БУДИМПЭКС СВ/Г/Г - панели с гладкой обкладкой на обеих сторонах,

применяются в основном для монтажа внутренних

перегородок.

БУДИМПЭКС СВ/Л/05 - панели с линейным типом профилирования на

наружной стороне, без внутренней обкладки,

применяются для утепления существующих зданий.

Кровельные панели:

БУДИМПЭКС КВ/Л/Л - панели с линейным типом профилирования на обеих сторонах, наружной и внутренней.

БУДИМПЭКС КВ/Л/Г - панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны.

Область применения сэндвич-панелей БУДИМПЭКС В

Панели БУДИМПЭКС можно использовать для строительства следующих объектов:

1.  Производственные и административные здания и объекты

2.  Торговые центры, комплексы, крытые рынки, павильоны, киоски

3.  Складские комплексы

4.  Спортивные комплексы, бассейны

5.  АЗС, СТО, автомойки

6.  Здания аэропортов, ангары, терминалы

7.  Медицинские и фармацевтические учреждения

8.  Холодильные и морозильные камеры

9.  Внутренние шумоизолирующие огнезащитные перегородки

10. Утепление существующих зданий

Технические характеристики панелей БУДИМПЭКС В

Таблица 1. Технические характеристики сэндвич-панелей БУДИМПЭКС В

ТИП ПАНЕЛИ	Толщина обкладки (наружн./ внутр.), мм	Толщина полимерн. покрытия обкладки, мкм	Группа огнестойкости	Группа горючести	Вес, кг/м2	Коэф.-т теплопров. (при λ=0,041Вт/мК), Вт/(м2·К)
БУДИМПЭКС СВ 60 80 100 120 150	0,55/0,55	25÷50	Е30 Е60 Е90 Е90 Е90	Г1	15,8 17,6 19,5 21,6 24,9	0,71 0,57 0,47 0,38 0,32
БУДИМПЭКС КВ 80 100 120 150	0,55/0,55	25÷50	Е30 Е60 Е90 Е90	18,2 20,1 22,2 25,5	0,57 0,47 0,38 0,32
БУДИМПЭКС СВ/05 80 100 120	0,55/-	25÷50		13,1 15,0 17,1	0,57 0,47 0,38

Панели «БУДИМПЭКС» прошли стандартизацию и необходимые испытания, что подтверждается документами: Технические Условия, согласованные и утвержденные с Днепропетровским региональным государственным научно-техническим центром стандартизации, метрологии и сертификации на серийное производство продукции, Сертификат пожарной безопасности (с результатами пожарных испытаний) и Санитарно-эпидемиологическое заключение.

Виды и характеристики полимерных покрытий

Полиэстер (РЕ).

Один из наиболее распространенных полимеров для стального оцинкованного листа. Подходит для любых климатических поясов. Толщина покрытия 25÷30 мкм, оно устойчиво к механическим и атмосферным воздействиям. Обладает высокой цветостойкостью и пластичностью. Рекомендуется как для внутренних, так и внешних поверхностей ограждающих конструкций, если здание не находится в условиях повышенной загрязненности окружающей среды.

Пурал (РuгаІ, аналог Аrmасог).

Покрытие рекомендуется как для внутренних, так и внешних поверхностей ограждающих конструкций. Материал имеет хорошую химическую устойчивость, выдерживает высокие температурные перепады. При толщине покрытия 50 мкм имеет хорошие антикоррозийные свойства, пластичность покрытия сохраняется даже при низких температурах.

Поливинилдифторид (РVF2/РVDF).

Полимерное покрытие выдерживает мороз до -60°С и не теряет своих свойств при температуре до +120°С. При толщине покрытия 25 мкм имеет повышенные антикоррозийные свойства, обладает высокой стойкостью к механическим повреждениям. Рекомендуется использовать в условиях агрессивных сред.

Наполнитель сэндвич-панелей БУДИМПЭКС

В конструкции сэндвич-панели в качестве утеплителя применяются следующие теплоизоляционные материалы:

а) минераловатный наполнитель (стандартный вариант)

Негорючая базальтовая вата плотностью 117 кг/м3, обладающая высокой тепло - и звукоизолирующей способностью, устойчивостью к температурным деформациям.

б) пенополистирол

Экологически чистый, нетоксичный тепло - и звукоизоляционный материал, зарекомендовавший себя как наиболее зкономичный, удобный в применении, обладающий низкой степенью теплопроводности и паропроницаемости. Одним из наиболее ценных качеств является предупреждение теплопотерь (λ = 0,025÷0,039 Вт/мК). Плотность пенополистирола 15 ÷ 50 кг/м3.

Для обеспечения прочного сцепления металлических обшивок с наполнителем применяется клей фирмы «Henkel»(Германия).

Акустические параметры панелей БУДИМПЭКС В

Стены и кровля из панелей БУДИМПЭКС могут применяться в зданиях, для которых требования в области звукоизоляции не превышают параметров, приведенных в таблице 2, или в объектах, к которым не ставятся требования относительно звукоизоляции. Реверберационный коэффициент звукопоглощения промышленного здания для диапазона частот 100 ÷ 5000 Гц составляет aсред = 0,1.

В таблице 2 приведены акустические параметры панелей БУДИМПЭКС В

Таблица 2. Акустические параметры панелей БУДИМПЭКС В

№	Толщина	Акустические параметры
п/п	панели	Rw1, дБ	Frez, Гц	RA1, дБ	RA2, дБ
1	60	24,0±1	1600	21,0±1	21,0±1
2	80	24,0±1	1250	22,0±1	20,0±1
3	100	24,0±1	1000	22,0±1	20,0±1
4	150	23,0±1	1000	20,0±1	18,0±1

Параметры в области прочности панелей БУДИМПЭКС В

Кровельные панели БУДИМПЭКС В можно применять в кровлях с минимальным наклоном 5% для сплошных панелей и 7% для панелей, соединенных по длине. Панели могут применяться при нормальных и низких температурах. Температура на поверхности панели не должна превышать +60 °С (временно - не выше +90°С). При соблюдении соответствующего шага пролетов панели БУДИМПЭКС В могут выдерживать нагрузки, приведенные в таблицах 3 и 4.

Таблица 3. Максимальное расстояние между подпорами кровельных панелей БУДИМПЭКС КВ

Толщина панели ( мм )	Максимальный пролет ( м )
Зона снеговой нагрузки
I зона	II зона	III зона
100	2,5	2,3	2,0
150	3,0	2,7	2,5

Таблица 4. Длина пролетов между узлами крепления стеновых панелей

БУДИМПЭКС СВ (расчетная ветровая нагрузка 45кг/м2)

Толщина панели (мм)	60	80	100	120	150	200
Максимальный пролет (м)	4,01	4,41	6,01	6,65	7,31	8,42

Таблица 5. Прочностные характеристики сэндвич-панелей БУДИМПЭКС B (наполнитель — минеральная вата, сталь 0,55 мм)

Прочность на сжатие	150 КПа
Прочность на срез	100 КПа

Таблица 6. Допустимая равномерно распределенная нагрузка для кровельных

сэндвич-панелей БУДИМПЭКС B (наполнитель — минеральная вата, сталь 0,55 мм)

толщина панели, мм	Максимальный прогиб L/200
L	L L Δ	L L L
(кг/м2)
1,5	2,0	2,5	3,0	1,5	2,0	2,5	3,0	1,5	2,0	2,5	3,0
60	263	164	105		298	177	112	76	342	211	133	92
80	401	252	157	91	452	272	171	120	544	338	215	150
100	532	311	202	117	581	362	230	143	687	452	285	201

Примечания :

1. Данные, приведенные в таблицах №№ 1÷6, являются справочными.

2. Для определения пролетов между узлами крепления стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки.

3. Допускаемый прогиб для стеновых панелей составляет l/200, а для кровельных - l/250. Для кровельных панелей учтено увеличение прогиба под влиянием длительных нагрузок.

4. Рекомендуемая длина панели для удобного монтажа – 6м. Применение панели большей длины должно быть согласовано с представителем «Будимпэкс-Днепр».

5. При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия нагрузок:

а. стеновые панели: ветровая нагрузка + термическая нагрузка (светлый цвет панелей)

б. кровельные панели: снеговая нагрузка + термическая нагрузка (светлый цвет панелей)

6. Допускаемые нагрузки приведены для панелей светлых цветов. Темный цвет панелей является причиной большой амплитуды температур между наружной и внутренней обкладками в летнее время (при одинаковой температуре внутри помещения), что вызывает увеличение прогиба панелей под влиянием собственного веса и необходимость уменьшения величины других нагрузок. Т. о., при выборе цвета покрытий необходимо учитывать его влияние на величину коэффициентов светопоглощения и отражения, от которых зависит температура наружной обшивки панелей и, как следствие, возникающие напряжения и их возможная деформация. Соответственно, от фактора цвета зависит максимально возможная длина панелей.

7. Дополнительно на поверхность обшивки сэндвич-панели наносится защитная пленка, обеспечивающая сохранность покрытия при перевозке и монтаже.

Описание монтажа и системы соединений

Параметры ограждающих стен и кровли из панелей БУДИМПЭКС в значительной степени зависят от правильного монтажа соединений. Соединения должны выполняться согласно рисункам, предложенным в каталоге технических решений, которые обеспечивают правильную статику стен, тепловую и звуковую изоляцию, прочность и эстетический вид.

Крепление панелей БУДИМПЭКС к элементам стальной конструкции осуществляется при помощи сверляще-нарезных винтов и не требует никаких дополнительных элементов. Использование такого технического решения обеспечивает быстроту монтажа, надежность крепления и улучшает эстетику наружной и внутренней поверхности стен.

Соединители следует подбирать в зависимости от толщины стального элемента, к которому они крепятся. Предлагаемые соединители обеспечивают простой монтаж и правильное крепление к стальным профилям толщиной от 3 до 12 мм. Поскольку при ввинчивании одновременно делается отверстие в стальном элементе при помощи сверлящего наконечника соединителя, нельзя использовать соединители для элементов большей толщины. При монтаже следует употреблять электро-шуруповерты с насадкой, предназначенной для данного типа соединителя.

Рекомендации для монтажа сэндвич-панелей БУДИМПЭКС В

Стеновые панели БУДИМПЭКС СВ, в случае когда они используются в высотных конструкциях, требуют крепления к стеновому ригелю через каждые 2,5м.

Кровельные панели БУДИМПЭКС КВ, толщиной 80мм, допускающие снеговую нагрузку 0,75 kN/м2, требуют поддержки обрешеткой приблизительно через каждые 3,0 м.

Рекомендуемая длина панели БУДИМПЭКС для удобного монтажа – 6м.

Соединение смежных стеновых панелей

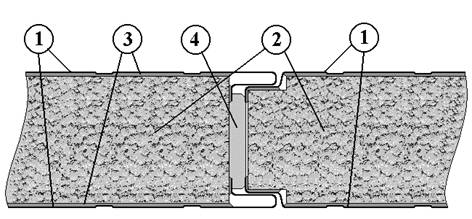

Профилирование продольных краев стеновых панелей БУДИМПЭКС СВ показано на рис. 3 - представлена техника соединения «в шпунт и в паз». Это в значительной степени ускоряет монтаж очередных панелей на строительной площадке, устраняет дополнительные монтажные элементы, (такие, как наружные и внутренние стыковые планки), а также способствует тому, что поверхность стены, выполненной в такой системе, является более однородной, без явного разделения на отдельные панели.

1. Наружная и внутренняя обкладки из оцинкованного стального листа

толциной 0,55 мм с полимерным покрытием.

2. Утеплитель из минеральной ваты

3. Полиуретановый клей

4. Уплотнительная прокладка из минеральной ваты

Рис. 3. Схема соединения стеновах панелей БУДИМПЭКС СВ

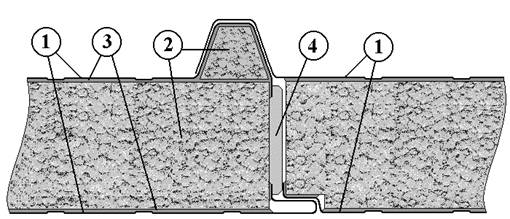

Соединение смежных кровельных панелей

Крепление панелей к несущей конструкции (прогонам) производится с использованием сверляще-нарезных винтов. Это обеспечивает быстроту и легкость монтажа кровельных панелей БУДИМПЭКС КВ, как показано на рис.4. Конструктивные особенности краев кровельных панелей обеспечивают высокую плотность и надежность стыков, гарантирует длительный срок эксплуатации объектов без требования консервации.

1. Наружная и внутренняя обкладки из оцинкованного стального листа

толциной 0,55 мм с полимерным покрытием.

2. Утеплитель из минеральной ваты

3. Полиуретановый клей

4. Уплотнительная прокладка из минеральной ваты

Рис. 4. Соединение кровельных панелей БУДИМПЭКС КВ

Крепление стеновых панелей к несущей конструкции

Число сверляще-нарезных винтов для стеновых панелей БУДИМПЭКС СВ:

Средние панели

Угловые панели

Крепление кровельных панелей к несущей конструкции

Число сверляще-нарезных винтов для кровельных панелей БУДИМПЭКС КВ:

Средние панели

Крайние панели

Минимальный уклон крыши для панелей БУДИМПЭКС КВ > 5%,

для крыш с соединением панелей по длине - соответственно > 7%.

Кровельные панели БУДИМПЭКС КВ поставляются с выступающей наружной обкладкой на конце с целью правильного соединения панелей.

Крепежные элементы

Для крепления сэндвич-панелей БУДИМПЭКС и фасонних элементов, рекомендуется использовать сверляще-нарезные винты (шурупы с буром), обеспечивающие монтаж на металлокаркас до 12мм без предварительного засверливания. Такое крепление сокращает время и затраты, т. к. закрепление панели производится с помощью только шуруповерта. Для надежной изоляции в местах сверления, на сверляще-нарезном винте имеется шайба с уплотнителем из полимера. Использование такого решения гарантирует быстроту монтажа, надежность крепления, эстетику стен и перегородок.

При выборе крепления необходимо учитывать:

а) тип основания (металл, дерево, бетон, кирпич и т. д.);

б) область применения;

в) нагрузки, которые будут действовать на крепление.

№ п. п.	Область применения	Толщина панели	Наименование
1	Крепление сзндвич-панелей к металлическим прогонам толщиной до 7мм.	60мм, 80мм	6,3/5,5x105мм
2	100мм	6,3/5,5x135мм
3	120мм	6,3/5,5x155мм
4	150мм	6,3/5,5x185мм
5	Крепление сзндвич-панелей к металлическим прогонам толщиной до 12 мм	200мм	6,3/5,5x240мм
6	Крепление фасонных злементов	4,2x13

Транспортировка и хранение

Для транспортировки сэндвич-панели укладываются в паллеты по 8-12 штук (в зависимости от толщины), упаковываются в полиэтилен и стягиваются ошиновочной лентой.

Каждая сэндвич-панель маркируется в соответствии со спецификацией. К паллете прилагается упаковочный лист, в котором указан тип, количество и маркировка сэндвич-панелей.

Транспортировка упакованных сэндвич-панелей производится всеми видами транспорта в соответствии с правилами перевозок грузов, действующими на данного вида транспорте. При правильном закреплении паллет на транспортном средстве и способе погрузочно-разгрузочных работ гарантируется сохранность груза.

Перемещение паллет следует производить только в горизонтальном положении.

Категорически запрещается ставить более двух паллет в высоту.

Конструкция паллеты предусматривает погрузку и разгрузку с помощью автопогрузчика.

Для погрузочно-разгрузочных работ краном следует использовать специальную траверсу.

Упакованные в паллеты панели запрещается хранить под открытым небом.

Не рекомендуется хранить паллеты свыше трех месяцев.

Паллеты необходимо защищать от прямого попадания солнечных лучей, от влаги и грязи.
