ОПИСАНИЕ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ

ISOROC

Плиты ИЗОЛАЙТ (ISOLIGHT, ISOROC-L)

ТУ

Описание изделия: негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород.

Область применения: для применения в гражданском и промышленном строительстве в качестве ненагружаемой тепло-, звукоизоляции горизонтальных, вертикальных и наклонных строительных ограждающих конструкций всех типов зданий, в том числе: в трехслойной облегченной кладке (слоистой, колодцевой); каркасных стенах и перегородках; мансардах и межэтажных перекрытиях.

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	50
Длина	мм	1000
Ширина	мм	500
Толщина	мм	50-150
Теплопроводность
-При температуре 10 С	Вт/(м. К), не более	0,035
-При температуре 25 С	0,036
-При условиях эксплуатации А	0,042
-При условиях эксплуатации Б	0,045
Водопоглощение по объему	%, не более	1,5
Влажность по массе	0,5
Содержание органических веществ, по массе	2,5
Сжимаемость	%, не более	7
Горючесть	группа	НГ

Плиты ИЗОВЕНТ (ISOVENT, ISOROC-VF)

ТУ

Описание изделия: негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород.

Область применения: предназначены для применения гражданском и промышленном строительстве в качестве тепло-, звукоизоляции горизонтальных, вертикальных и наклонных строительных ограждающих конструкций всех типов зданий, в том числе: в качестве среднего теплоизоляционного слоя в трехслойной облегченной кладке (слоистой, колодцевой) с организацией наружной версты из мелкоштучных материалов (облицовкой кирпичом); в качестве наружного тепло-изоляционного слоя стеновых ограждающих конструкций при организации навесных фасадов с воздушным зазором (вентилируемых фасадов).

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	90
Длина	мм	1000
Ширина	мм	500
Толщина	мм	50-150
Прочность на сжатие при 10% - й деформации	кПа, не менее	20
Теплопроводность
-При температуре 10 С	Вт/(м. К), не более	0,035
-При температуре 25 С	0,046
-При условиях эксплуатации А	0,044
-При условиях эксплуатации Б	0,046
Водопоглощение по объему	%, не более	1,5
Влажность по массе	0,5
Содержание органических веществ, по массе	3,5
Горючесть	группа	НГ

Плиты ИЗОФЛОР (ISOFLOOR, ISOROC-FR)

ТУ

Описание изделия: негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород.

Область применения: предназначены для применения в гражданском и промышленном строительстве в качестве теплоизоляционного слоя в трехслойных бетонных и ж/б панелях, при устройстве тепло-, звукоизоляции межэтажных перекрытий под стяжку или наливной пол. В качестве теплоизоляционного слоя в стеновых трехслойных панелях типа "сэндвич" с металлической оболочкой в сборных ограждающих металлоконструкции выполненых по технологии "сэндвич".

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	110
Длина	мм	1000
Ширина	мм	500
Толщина	мм	50-120
Прочность на сжатие при 10% - ной деформации	кПа, не менее	25
Теплопроводность
-При температуре 10 С	Вт/(м. К), не более	0,037
-При температуре 25 С	0,041
-При условиях эксплуатации А	0,043
-При условиях эксплуатации Б	0,046
Водопоглощение по объему	%, не более	1,5
Влажность по массе	0,5
Содержание органических веществ, по массе	4,0
Горючесть	группа	НГ

Плиты ИЗОРУФ Н (ISOROOF-B, ISOROC-FLR/B)
ТУ

Описание изделия: негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород.

Область применения: для применения в гражданском и промышленном строительстве в качестве нижнего теплоизоляционного слоя в многослойных покрытиях плоских кровель. Рекомендуется использовать в комбинации с верхним слоем ИЗОРУФ В. Материал может использоваться в качестве теплоизоляционного слоя в кровельных трехслойных панелях с металлической оболочкой типа "сэндвич".

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	130
Длина	мм	1000
Ширина	мм	500
Толщина	мм	50-120
Прочность на сжатие при 10% - й деформации	кПа, не менее	30
Теплопроводность
-При температуре 10 С	Вт/(м. К), не более	0,038
-При температуре 25 С	0,041
-При условиях эксплуатации А	0,044
-При условиях эксплуатации Б	0,047
Водопоглощение по объему	%, не более	1,5
Влажность по массе	0,5
Содержание органических веществ, по массе	4,0
Горючесть	группа	НГ

Плиты ИЗОРУФ В (ISOROOF-T, ISOROC-FLR/T)

ТУ

Описание изделия: негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород.

Область применения: для применения в гражданском и промышленном строительстве в качестве верхнего теплоизоляционного слоя в многослойных покрытиях плоских кровель, в том числе без устройства защитной цементно-песчаной стяжки. Рекомендуется использовать в комбинации с нижним слоем ИЗОРУФ Н или ИЗОРУФ.

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	175
Длина	мм	1000
Ширина	мм	500
Толщина	мм	50-150
Прочность на сжатие при 10% - й деформации	кПа, не менее	60
Прочность на отрыв слоев	кПа, не менее	15
Теплопроводность
-При температуре 10 С	Вт/(м. К), не более	0,040
-При температуре 25 С	0,041
-При условиях эксплуатации А	0,047
-При условиях эксплуатации Б	0,049
Водопоглощение по объему	%, не более	1,0
Влажность по массе	0,5
Содержание органических веществ, по массе	4,0
Горючесть	группа	НГ

Плиты П-75

ГОСТ 9573-96

Описание изделия: негорючие полужесткие плиты из минеральной ваты на синтетическом связующем с гидрофобизирующими и обеспыливающими добавками.

Область применения: используется в гражданском и промышленном строительстве в качестве ненагружаемой тепло - и звукоизоляции горизонтальных строительных конструкций, для тепловой изоляции оборудования с температурой изолируемой поверхности -60 до + 400 С.

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	до 75
Длина	мм	1000
Ширина	мм	500
Толщина	мм	60-90
Прочность на сжатие при 10% - й деформации	кПа, не менее	45
Теплопроводность при 25 С	Вт(м. К), не более	0,040
Сжимаемость	%, не более	10
Влажность по массе	0,5
Содержание органических веществ, по массе	3,0
Горючесть	группа	НГ

Плиты П-125

ГОСТ 9573-96

Описание изделия: негорючие полужесткие плиты из минеральной ваты на синтетическом связующем с гидрофобизирующими и обеспыливающими добавками.

Область применения: используется в гражданском и промышленном строительстве в качестве ненагружаемой тепло - и звукоизоляции горизонтальных строительных конструкций, для тепловой изоляции оборудования с температурой изолируемой поверхности -60 до + 400 С.

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	80-120
Длина	мм	1000
Ширина	мм	500
Толщина	мм	50-100
Теплопроводность при 25 С	Вт(м. К), не более	0,041
Сжимаемость	%, не более	5
Влажность по массе	0,5
Содержание органических веществ, по массе	4,0
Водпопоглощение по обьёму	5,0
Горючесть	группа	НГ

Маты М1-100

ГОСТ

Описание изделия: негорючие прошивные маты из минеральной ваты.

Область применения: используются в гражданском и промышленном строительстве в для тепло - и звукоизоляции строительных конструкций зданий и сооружений и промышленного оборудования при температуре поверхности от минус 180 С до плюс 700 С.

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	90-100
Длина	мм	2000
Ширина	мм	1000
Толщина	мм	50,60
Теплопроводность
При температуре 25 С	Вт/(м. К), не более	0,039
При температуре 100 С
Температура применения	С	от - 90 до + 700
Влажность по массе	%, не более	0,5
Сжимаемость	36
Горючесть	группа	НГ

Маты М3-100

ГОСТ

Описание изделия: негорючие прошивные маты из минеральной ватына стеклохолсте.

Область применения: используются в гражданском и промышленном строительстве в качестве тепло - и звукоизоляции строительных конструкций зданий и сооружений промышленного оборудованияпри температуре поверхности от минус 180 Сдо плюс 450 С.

Технические характеристики	Единица измерения	Показатель
Плотность	кг/м3	90-100
Длина	мм	2000
Ширина	мм	1000
Толщина	мм	50,60
Теплопроводность При температуре 25 С При температуре 100 С	Вт/(м. К), не более	0,039
Температура применения	С	от-90 до+ 450
Влажность по массе	%, не более	0,5
Сжимаемость	36
Горючесть	степень	НГ

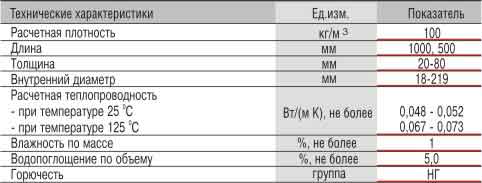

ИЗОШЕЛЛ-Ф

ТУ 5762--04, (плотность 100)

ИЗОШЕЛЛ-Ф - Негорючие гидрофобизированные цилиндры и полуцилиндры из минеральной ваты на основе каменных пород, кашированные алюминиевой фольгой. Предназначены для применения в качестве теплоизоляции трубопроводов холодного и горячего водоснабжения, тепловых сетей, технологических трубопроводов. Диапазон рабочих температур от –180 до 400 С.

ИЗОШЕЛЛ-Ф

ТУ 5762--04, (плотность 100)

ИЗОШЕЛЛ-Ф - Негорючие гидрофобизированные цилиндры и полуцилиндры из минеральной ваты на основе каменных пород, кашированные алюминиевой фольгой. Предназначены для применения в качестве теплоизоляции трубопроводов холодного и горячего водоснабжения, тепловых сетей, технологических трубопроводов. Диапазон рабочих температур от –180 до 400 С.

ТИСМА

Производство продукции марки «ТИСМА» - это высококачественная теплоизоляция.

Шихта, основными компонентами которой являются песок и сода, подается в стекловаренную печь, где превращается в жидкое стекло. Расплавленное стекло попадает в центробежную машину волокнообразования, в ней оно расщепляется в тонкое волокно. Для связывания волокна на него наносятся связующие вещества. По транспортеру вата подается в сушильную печь, где материал приобретает прочность и жесткость. Готовая теплоизоляция режется на необходимый размер и упаковывается.

Утеплитель из штапельного стекловолокна.

Он пользуется популярностью у строителей всего мира. Главное его преимущество - меньшая цена по сравнению с бальзатовыми ватами и полимерными утеплителями. Объясняется это тем, что минимальная плотность изделий из штапельного стекловолокна - 14 кг/куб. м., тогда как минимальная плотность изделий из минеральной ваты - 50 кг/куб. м. Но это достоинство - не единственное. Стекловолокно обладает повышенной упругостью при минимальной усадке, вместе с тем ей свойственны такие важные эксплуатационные характеристики, как водостойкость, устойчивость к химическим средам, что обеспечивает высокую надежность и долговечность.

Это экологически чистый и негорючий материал, изготовляемый по ГОСТ , что подтверждается сертификационными испытаниями:

1. гигиенический сертификат №72ОЦ03.576.П000270.05.03 от 01.01.2001г.;

2. пожарный сертификат №ССПБ. RU. ОПО11.Н00191 от 01.01.2001г. ( М-15, М-25, П-20, П-30 );

3. пожарный сертификат № ССПБ. RU. ОПО11.Н00343 ( П-45 );

4. сертификат соответствия №РОСС RU. CЛ57Н0055 от 01.01.2001 Госстрой России № 000.

Ее упругие волокна обладают несоизмеримо большей, чем у минваты, длиной, поэтому небольшие кусочки в процессе работы не превращаются в пыль. Теплоизоляционные изделия на основе стекловолокна являются современными тепло-и звукоизоляционными материалами и выпускаются в виде эластичных матов (М) и плит (П), а также в виде полужестких плит, что позволяет использовать изделия в строительных конструкциях любой формы и конфигурации.

В строительстве маты и плиты применяются для изоляции в деревянных, металлических, кирпичных и бетонных конструкций всех типов зданий:

- скатных крыш,

- внутренних перегородок и каркасных панелей наружных стен,

- межэтажных перекрытий, потолков и подвалов.

Маты рекомендуется использовать в тех конструкциях, где нет больших вертикальных нагрузок на изолятор. Плиты применяются в вертикальных конструкциях - для утепления стен.

Таким образом, стекловатой можно утеплить практически весь дом.

Кроме того, утеплитель может быть использован для теплоизоляции промышленного оборудования, тепловых агрегатов, холодильников, трубопроводов и т. д. при температуре изолируемых поверхностей в диапазоне от минус 60°С до плюс 180°С.  Применение теплоизоляционных материалов позволяет:

1. Экономить энергию и сокращать расходы на отопление зданий в 7 раз;

2. Увеличить полезную площадь здания за счет уменьшения толщины стен. (Изделию из стекловолок на толщиной 50 мм по теплоизолирующим свойствам соответствуют: дерево толщиной 150 мм, кирпич тол щиной 600 мм);

3. Сократить до 50% вредные выбросы в атмосфе ру (СО3 , ТМО3 ) в связи с уменьшением количества потребляемого топлива для отопления зданий.

Изделие	Номин. плотность, кг/м3	Толщина, мм	Ширина, мм	Длина, мм	Коэф., теплопро- водности, Вт/мК
Маты (М) ГОСТ	15, 25	50-120	1200		0,032- 0,040
Плиты (П) ГОСТ	15, 20, 30, 45	50-120	600	1200	0,032- 0,040

По согласованию с заказчиком могут изготавливаться плиты других размеров. Готовая продукция упаковывается в фирменную термоусадочную полиэтиленовую пленку.

Одним из основных преимуществ легкой теплоизоляции «ТИСМА» является эластичность, в процессе упаковки - маты ужимаются до 70% (т. е. степень сжатия 1:3) от своего первоначального объема.

Товарная линейка теплоизоляционных материалов оптимизирована таким образом, чтобы охватить большую часть задач по утеплению строительных и промышленных объектов минимально возможным количеством марок теплоизоляции. Завод выпускает номенклатуру материалов, каждый из которых имеет широкую область применения и гарантированный круглогодичный сбыт.

В 2003 году тюменский завод закончил очередную реконструкцию производственных мощностей и производит следующую продукцию по ГОСТ "Изделия теплоизоляционные из стеклянного штапельного стекловолокна":

Маты ТИСМА М-15 (плотность 14-21 кг/м3) - сверхлегкие маты для тепло-, звукоизоляции конструктивных элементов зданий и сооружений без воздействия нагрузок: пологие скаты мансард, легкие перегородки и межэтажные и горизонтальные чердачные перекрытия. Маты адаптированы к системе сухого строительства «Тиги Кнауф». За счет толщины в 60 мм материал укладывается в вертикальные перегородки с гарантированным поджатием, что обеспечивает отсутствие усадки в процессе эксплуатации. Маты могут быть использованы для тепло - и звукоизоляции промышленного оборудования, емкостей, резервуаров и трубопроводов с температурой эксплуатации от -60°С до + 180°С.

Маты ТИСМА М-25 (плотность 21-29 кг/м3) - легкие маты для тепло-, звукоизоляции конструктивных элементов зданий и сооружений без воздействия нагрузок: скаты мансард, легкие перегородки и межэтажные и горизонтальные чердачные перекрытия. Маты могут быть использованы в качестве среднего теплоизоляционного слоя в кровельных «сэндвич» - панелях с несущим каркасом.

Плиты ТИСМА П-15 (плотность 14-21 кг/м3) - сверхлегкие плиты для тепловой и звуковой изоляции технологического оборудования, конструктивных элементов зданий и сооружений без воздействия нагрузок: вертикальные и наклонные стены каркасного типа, мансарды, легкие перегородки, межэтажные и чердачные перекрытия всех типов зданий. Могут использоваться в качестве среднего теплоизоляционного слоя в кровельных «сэндвич» - панелях с несущим каркасом.

Плиты ТИСМА П-20 (плотность 18-25 кг/м3) - легкие негорючие плиты для тепло-, звукоизоляции конструктивных элементов зданий и сооружений без воздействия нагрузок: вертикальные и наклонные стены каркасного типа, мансарды всех типов. Плиты «ТИСМА» П-20 предназначены для теплоизоляции скатных вентилируемых кровель с несущим кровельным ковром с устройством дополнительной защиты от возможного воздействия воды. Могут применяться для организации навесных вентилируемых фасадов малоэтажных зданий и сооружений в сочетании с дополнительными средствами защиты от воздействия ветрового напора.

Плиты ТИСМА П-30 (плотность 27-38 кг/м3) - полужесткие негорючие плиты для утепления стен зданий и сооружений в навесных вентилируемых (проветриваемых) фасадах малоэтажных зданий без дополнительных средств защиты от воздействия ветрового напора. Плиты «ТИСМА» П-30 могут быть использованы для устройства среднего теплоизоляционного слоя в стеновых «сэндвич» - панелях с несущим каркасом, для устройства среднего теплоизоляционного слоя в трехслойных облегченных стенах (слоистые кладки) из мелкоштучных материалов с обязательным устройством паробарьера из пленочных материалов.

Плиты ТИСМА П-45 (плотность 38-50 кг/м3) - жесткие негорючие плиты для утепления стен зданий и сооружений в навесных вентилируемых (проветриваемых) фасадах многоэтажных зданий без дополнительных средств защиты от воздействия ветрового напора. Вся продукция полностью сертифицирована к применению на тертории Российской Федерации, имеет весь пакет разрешительной документации. Вся номенклатура легких материалов производства тюменского завода относится к группе негорючих материалов (НГ)

Технические характеристики

Наименование показателя	Размерность	М-15	М-25	П-15	П-20	П-30	П-45
Плотность	кг/м3	14-21	21-29	14-21	18-26	27-38	42-56
Сжимаемость, не более	%	70	60	46	33	28	22
Теплопроводность в сухом состоянии 25	Вт / (м К)	0,037	0,033	0,037	0,037	0,037	0,038
Расчетные значения теплопроводности		Вт / (м К)	0,042	0,038	0,042	0,040	0,038	0,040
	0,045	0,041	0,045	0,043	0,040	0,042
Водопоглощение при частичном погружении образца в воду на 24 часа по массе	% не более	25-35	14-24	26-30	18-22	10-14	7-12
Сорбционная влажность за 72 часа к массе не более по ГОСТ	% не более	3,2	3,2	5,0	5,0	4,0	4,0
Огнестойкость (группа НГ по ГОСТ )		НГ	НГ	НГ	НГ	НГ	Г1
Диапазон температур применения по Цельсию (t 0С)		-60+180	-60+180	-60+180	-60+180	-60+180	-60+180

Типоразмеры материала «ТИСМА»

Наименование показателя	Размерность	М-15	М-25	П-15	П-20	П-30	П-45
Длина	мм	10 000	7 500	1 200	1 200	1 200	1 200
Ширина	мм	1 200	1 200	600	600	600	600
Толщина	мм	50-100	50-100	50-100	50-100	50-100	50-100
Объем упаковки	куб. м.	0,6	0,45	0,36	0,36	0,36	0,36
Площадь одной упаковки при толщине утеплимм	кв. м.	12,0	9,0	7,2	7,2	7,2	7,2
Норма отгрузки: автофургон (V=86 куб. м.)	куб. м.	220-240	150	79	79	79	79

По совокупности технических характеристик (расчетные коэффициенты теплопроводности, сорбционная влажность, механические характеристики) теплоизоляционные изделия полностью удовлетворяют современным требованиям к теплоизоляционным изделиям из штапельного стекловолокна. По соотношению цена качество материалы «ТИСМА» превосходят продукцию всех известных иностранных производителей.

Достоинства теплоизоляционных изделий "Тисма"

1. Увеличение полезной площади здания за счет уменьшения толщины стен (теплоизоляции «Тисма» толщиной 60 мм по теплоизолирующим свойствам соответствуют : дерево толщиной 150 мм, кирпич - 60 мм ).

2. Эластичность использование в конструкциях любой формы и конфигурации

3. Звукоизоляция способность гасить и поглащать шумы

4. Не горючесть группа горючести НГ - не горючий по СНиП

5. Биостойкость стоек к воздействию органических кислот

6. Низкая теплопроводность значительно повышает термическое сопротивление строительных и технических конструкций

7. Сокращение расходов по отоплению здания

8. Экономия места при транспортировке и хранении ( маты «Тисма» ужимаются до 70% от первоначального объема )

9. Стоимость изделий «Тисма» НИЖЕ импортных аналогов

10. Антисептик является неблагоприятной средой для размножения микроорганизмов

11. Предотвращает риск значительной конденсации влаги внутри стен

12. Сократить до 50% вредные выбросы в атмосферу (Co2NO2) в связи с уменьшением количества потребляемого топлива для отопления зданий

Изолон, Изофол (Пенополиэтилен)

Пенополиэтилен – высокоэффективный и технологичный теплоизоляционный материал из газовспененного пенополиэтилена.

Считается, что самый лучший утеплитель-воздух, коэффициент его теплопроводности 0,025 вт\ кв. м*к. Полиэтиленовые пены - имеют коэффициент теплопроводности, близкий к воздуху,0,03-0,04 вт\кв м*к.

Благодаря уникальному сочетанию свойств, пенополиэтилен – изолон - одновременно снижает тепловые потери, уменьшает структурный шум, защищает от коррозии, предохраняет от механических повреждений, защищает от образования конденсата. Он обладает низкой теплопроводностью, высоким сопротивлением проникновению влаги, химической стойкостью к строительным материалам (цемент, бетон, известь, гипс), гибкостью, технологичностью монтажа.

Области применения пенополиэтилена: утеплитель для стен, полов, потолков, кровли, чердачных и других помещений; тепло - и звукоизоляционная подложка под паркет, линолеум: звукоизоляционная прокладка под пол для защиты от ударного шума; изоляция трубопроводов и воздуховодов; теплоизоляция холодильников, изотермических шкафов, кондиционеров; тепло - и звукоизоляция салона автомобиля; упаковочный материал. Пенополиэтилен - эксплуатируется внутри помещения, а также на открытом воздухе при условии полной защиты от попадания прямых солнечных лучей, в диапазоне температур от -40 до+70ºС при относительной влажности воздуха до 100%, и температурой теплоносителя в изолируемых изделиях от -40 до+100ºС.

Для большего уменьшения теплопотерь применяется изолон с нанесенным слоем алюминиевой фольги - изофол. За счет отражения теплового потока от алюминиевой фольги сохраняется до 70% тепла в помещении.

Изолон и изофол – изготавливаются из пенополиэтилена высокого давления (низкой плотности) по современным озоносберегающим технологиям (без применения фреона).

Плотность	Теплопроводность	Водопоглощение	Температура применения
25 кг/куб. м.	0,038 Вт/м*К	Менее 1 %	От -80ºС до +100ºС.

Сравнительные характеристики различных утеплителей при эксплуатации внутри помещении открытым способом.

№	Материал	Требуемая толщина
1	ИЗОФОЛ	4 мм
2	Кирпич глиняный	672 мм(2,5 кирпича)
3	Кирпич силикатный	840 мм(3,5 кирпича)
4	Керамзитобетон	490 мм
5	Газопенобетон	348 мм
6	Сосна	108 мм
7	Минеральная вата	84 мм
8	Пенополистирол	46 мм

Пенополиэтилен НПЭ – вспененный газонаполненный полиэтилен с несшитой молекулярной структурой. Данный материал обладает наилучшим сочетанием цены и качества. Температура применения от -80 до + 80ºС.

Пенополиэтилен ППЭ – физически или химически сшитый, вспененный на вертикальной или горизонтальной печи полиэтилен. Благодаря радиальной сшивке, молекулярная структура этого материала приобретает поперечно-связанную или сетчатую структуру, что существенно повышает долговечность и сопротивляемость материала механическим и температурным воздействиям. Температура применения от -60 до +100ºС.

Пеносовелен (ПСЭВ) – физически сшитый пеносэвилен. В сравнении с изолоном ППЭ имеет улучшенные физико-механические свойства, в частности низкую остаточную деформация, в т. ч. и при циклическом сжатии.

Пенополиуретан (ППУ)

Пенополиуретан (ППУ) — это жесткая неплавкая термоактивная пластмасса с сильно сетчатой структурой. Пенополиуретан является одним из самых эффективных материалов для утепления, используемых в современном строительстве.

Изделия из ППУ представляют

собой жесткие детали (скорлупы или плиты) мелкопористой структуры желтоватого цвета с различным видом покрытия. Скорлупы изготавливаются согласно ТУ в виде полых цилиндров. Длина скорлуп 1000 мм с обработкой в четверть по периметру. В зависимости от проектных решений, а также требований Заказчика скорлупы могут быть с наружным защитным покрытием (алюминиевая фольга, стеклопластик и др.)

применение

Изделия  из ППУ применяется в строительстве для теплоизоляции  ограждающих конструкций: стен, полов, перекрытий (плиты), а также трубопроводов (скорлупы). Благодаря своим непревзойденным теплоизоляционным качествам (особенно в сочетании с фольгой), изделия из ППУ применяются в холодильных установках.

Трубная изоляция может быть использована для теплоизоляции газо - и нефтепроводов в полевых условиях. Монтаж и демонтаж скорлуп может проводиться в любое время года, независимо от погодных условий. Использование изоляции из ППУ дает  ряд преимуществ перед другими материалами не только по теплоизоляционным свойствам, но и по длительности срока службы изоляции, а также возможности проводить ремонтные работы с повторным использованием материала. Установка изоляции из ППУ значительно экономит время и трудозатраты. Широкий температурный диапазон материала (от-100 °С до +150 °С) делает его незаменимым в некоторых случаях. Скорлупы применяются при надземном и подземном канальном способах прокладки трубопроводов.

ППУ скорлупы, предназначены для теплоизоляции трубопроводов с наружным диаметром трубы от 76 до 530 мм. Скорлупа представляет собой полуцилиндр (сегмент) длиной 1000 мм., толщиной от 40 мм. с продольными и поперечными замками. Скорлупы из жесткого ППУ толщиной 40 мм. соответствуют по своим теплоизолирующим показателям скорлупам из минеральной ваты толщиной 100 мм., но в отличие от них не изменяет своих теплофизических показателей в течение длительного промежутка времени.

Комфорт и технологичность Благодаря малому весу и простоте использования, легко монтируются своими силами, без привлечения других специализированных организаций. Скорлупы легко обрабатываются ножом, ножовкой. Не требуются специальные средства защиты.

Долговечность

Длительное сохранение 25-30 лет теплоизоляционных качеств обеспечивается их влагостойкостью и биохимической устойчивостью. В течение всего срока эксплуатации не происходит усадка и изменения в структуре материала. Возможно многоразовое использование теплоизоляции. Полный срок службы ограничивается только внешним механическим разрушением изоляции.

Пожаробезопасность

Трудногорючий, самозатухающий теплоизолятор (группа Г3), имеет температуру воспламенения +415С (группа В2), температуру самовоспламенения +750С.

Безопасность и экологичность

Безопасны в эксплуатации, не выделяют в окружающую среду токсичные вещества. Исключается возможность выделения частиц теплоизоляции в окружающую среду. Это является исключительно важным для применения в медицинских и детских учреждениях, в целях производства точной аппаратуры, пищевой промышленности, т. е. там, где существуют высокие требования к чистоте воздуха.

Влагостойкость

Пенополиуретановые скорлупы впитывают в себя очень незначительное количество воды, что может произойти только под воздействием водяного давления. Водопоглощение за 24 часа по объему составляет 0,5%.

Механическая прочность

При кажущейся плотности 60 кг/м2  (толщиной 30 мм) весит всего 1,8 кг и тем не менее обладает высокой степенью жесткости и прочностью 0,3 – 4,0 Мпа на сжатие.

Биохимическая устойчивость

Пенополиуретан обладает высокой стойкостью к органическим веществам. Ни растворители, ни щелочные, ни умереннокислые среды, ни агрессивные промышленные атмосферы не оказывают на него воздействия.

Физико-механические характеристики скорлуп из ППУ:

Технические характеристики

1.Температурные пределы применения, °С..........................................до + 150

2.Плотность, кг/м3 .................................................................................................

3.Коэффициент теплопроводности λ20, Вт/(мК) ................................................... 0,032

4.Водопоглощение за 24 часа, кг/ м3 .................................................................... 0,1- 0,2

5. Температура размягчения по Вика, при нагрузке 10оС, ………….…...не менее 150

6. Разрушающее напряжение при сжатии, кПа. …………………………не менее 200

7. Разрушающее напряжение при изгибе, кПа. …………………….…….не менее 300

8.Допустимая нагрузка, кг/м2 ..................................................................................... 1,93

9. Содержание закрытых пор, % ................................................................................... 95

10.Группа горючести...................................................................................................... Г3

Скорлупы из ППУ обеспечивают:

- снижение затрат на текущий ремонт в 3 раза;

- уменьшение энергопотерь на теплосетях в 1,5-2,5 раза;

- значительное уменьшение сроков ввода теплотрасс в эксплуатацию: ;

- низкую трудоемкость, сокращение времени монтажа теплоизоляции в 5-6 раз; производительность - 2 изолировщика до 500 м. п. изоляции за 1 смену;

- быстрый доступ к поврежденным участкам труб;

- многоразовое использование.

- уменьшение расходов на покровный материал;

- низкое водопоглощение и паропроницаемость;

- химическая стойкость к строительным материалам (цемент, бетон, гипс, известь);

- устойчивость к микроорганизмам, плесени, гниению.

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Теплоизолятор	Плотность Кг/м3	Коэффициент Теплопроводности Вт/м х К	Срок эксплуатации	Рабочая температура, °С
ППУ жесткий	35-80	0,019-0,035	50 лет	-200...+150
Пенополистирол	15-35	0,043-0,064	15 лет	-80...+80
Минеральная вата	15-120	0,034-0,041	15 лет	-180...+600
Пенобетон	250-400	0,16-0,2	35 лет	-30...+120
Керамзит	200-250	0,12-0,18	15 лет
Кирпич	1000	0,45

«ПЕНОПЛЭКС»

Современный метод позволяет получить материал с равномерной структурой, состоящий из мелких, полностью закрытых ячеек с размерами 0,1-0,2 мм. Материал получают путем смешивания гранул полистирола при повышенной температуре и давлении с введением вспенивающего агента и последующим выдавливанием из экструдера. В качестве вспенивающего агента используются смеси легких фреонов и двуокись углерода (СО2). Фреоны, применяемые для производства плит «Пеноплэкс», относятся к группе озонобезопасных, нетоксичных и негорючих. После изготовления плит в ячейках происходит относительно быстрое замещение остатков вспенивателя окружающим воздухом.

Основные свойства теплоизоляционных плит "ПЕНОПЛЭКС":

- низкая теплопроводность

- отсутствие водопоглощения

- низкая паропроницаемость

- высокая прочность на сжатие

- стойкость к горению

- не подвержен биологическому разложению

- экологическая чистота простота и удобство применения

- долговечность.

Водопоглощение - одна из важнейших характеристик теплоизоляционного материала. Испытания образцов плит «Пеноплэкс» при полном погружении в воду показывают, что водопоглощение происходит в течение первых десяти суток, затем прекращается и за 30 суток составляет не более 0,4% от объема. Это говорит о том, что вначале идет достаточно медленное заполнение разрушенных при изготовлении образцов ячеек, находящихся на поверхности, а после их заполнения внутрь материала вода не проникает.

Коэффициент теплопроводности плит 0,028-0,03 Вт/(м •°С), что значительно ниже средних значений для большинства других изоляционных материалов. Малое водопоглощение материала обеспечивает незначительное изменение теплопроводности во влажных условиях и может варьироваться в пределах 0,001-0,003 Вт/(м•°С). Это позволяет применять плиты «Пеноплэкс» в конструкциях полов, кровель, фундаментов и подвалов без дополнительной гидроизоляции.

Сравнение толщин различных материалов при одинаковом сопротивлении теплопередаче:

	ПЕНОПЛЭКС, 20мм
	Пенопласт, 30 мм
	Минеральная вата, 38 мм
	Дерево, 250 мм
	Ячеистый бетон, 270 мм
	Кирпичная кладка, 370 мм

Образцы плит «Пеноплэкс» средней плотностью 35 кг/м3 институт НИИСФ использует в качестве рабочих эталонов теплопроводности при аттестации испытательного оборудования.

Экструзионный пенополистирол также характеризуется высокой стойкостью к давлению водяных паров. Сопротивление паропроницанию плит «Пеноплэкс» толщиной 20 мм равноценно одному слою рубероида.

Проведенные испытания показали, что экструзионный пенополистирол сохраняет свои теплотехнические и физические характеристики при многократном замораживании и оттаивании. В соответствии с заключением института НИИСФ, долговечность плит «Пеноплэкс» в ограждающих конструкциях зданий при температурно-влажностных воздействиях с учетом коэффициента запаса составляет не менее 50 лет. После 1000 циклов замораживания-оттаивания изменение коэффициента термического сопротивления не превышает 5%.

При выборе клеевых составов следует руководствоваться указаниями изготовителя относительно их пригодности для склеивания пенополистирола.

Плиты «ПЕНОПЛЭКС» выпускаются двух типов: «Пеноплэкс 35» (средней плотностью 35 кг/м3) и "Пеноплэкс 45" (средней плотностью 45 кг/м3). Кроме плотности они различаются теплотехническими характеристиками, прочностью на сжатие и горючестью.

Плиты «Пеноплэкс 35» предназначены для теплоизоляции ограждающих конструкций зданий и сооружений. При изготовлении данной марки в исходное сырье вводится эффективный антипирен с запатентованной предприятием добавкой, что существенно повышает ее стойкость к горению. По результатам испытаний, проведенных Независимым испытательным центром пожарной безопасности СПб, плиты "Пеноплэкс 35” по пожарно-техническим характеристикам соответствуют материалам слабогорючим (ГОСТ ), трудносгораемым (СТ СЭВ 2437-80), не распространяющим пламени по поверхности, умеренновоспламеняемым, с высокой дымообразующей способностью. Экструзионный пенополистирол, так же как и древесина, при горении выделяет практически только два вида газов (СО - угарный газ, СO2 - углекислый газ), в отличие от ряда органических материалов, выделяющих комплекс вредных для здоровья человека веществ.

Плиты «Пеноплэкс 45» предназначены для устройства теплоизоляционных слоев в конструкциях взлетнопосадочных полос, автомобильных и железных дорог на вечномерзлых и пучинистых грунтах, а также для теплоизоляции высоконагруженных полов, фундаментов, цокольных этажей, эксплуатируемых кровель, доступных автотранспорту. Прочность на сжатие при 10% деформации для этого типа плит составляет не менее 0,5 МПа, т. е. при распределенной нагрузке до 50 тонн на 1 м2 материал не разрушается и его деформация по толщине составляет не более 10%.

Теплоизоляционные плиты “Пеноплэкс” выпускаются шириной 600 мм и толщиной от 20 до 100 мм. Стандартная длина плит типамм с обработкой в четверть по периметру. Плиты типа 45 выпускаются длиной 2400 мм с четвертью по четырем сторонам, для железных дорог - длиной 4000 мм и 4500 мм с прямой гранью по короткой стороне и специальным профилем (косая четверть) по длинной стороне.

Плиты «Пеноплэкс» упаковывают в полиэтиленовую пленку с защитой от проникновения УФ лучей и скрепляют скотчем. Высота упаковки 40-42 см с количеством плит от 4 до 17 шт. Объем одной упаковки плит типа,288 м3, типа 45 - от 0,576 до 1,134 м3 в зависимости от длины.

Плиты «Пеноплэкс» сертифицированы в системах ГОСТ Р Госстандарта России и Мостстройсертификации и разрешены к применению в качестве теплозвукоизоляционного материала Гигиеническим заключением Центра госсанэпидемнадзора в СПб.

Экструзионный полистирол обладает достаточно высокой химической стойкостью к большинству используемых в строительстве материалов. Некоторые органические вещества (включая содержащие растворители средства на водной основе для защиты древесины, каменноугольную смолу и ее производные, разбавители красок, а также широко употребляемые растворители - ацетон, этилацетат, нефтяной толуол и т. д.) могут привести к размягчению или усадке экструзионных пенополистиролов

Высокая химическая стойкость к следующим веществам:

- Кислоты (органические и неорганические)

- Растворы солей

- Едкие щелочи

- Хлорная известь

- Спирт и спиртовые красители

- Вода и краски на водной основе

- Аммиак, углекислый газ, кислород, ацетилен, пропан, бутан

- Фторированные углеводороды (фреоны)

- Цементы (строительные растворы и бетоны).

- Животное и растительное масло, парафин

Эксплуатировать теплоизоляционные плиты "Пеноплэкс" рекомендуется в диапазоне температур от -50 до +75 °С. В этом температурном режиме все физические и теплотехнические характеристики материала остаются неизменными. При длительном превышении этого диапазона плиты могут необратимо изменить свои размеры и потерять свои механические и теплоизоляционные свойства

Плиты можно хранить на открытом воздухе в оригинальной упаковке, но при этом их необходимо предохранять от длительного воздействия солнечного света для предотвращения разрушения верхнего слоя плит.

Технические характеристики плит «ПЕНОПЛЭКС»

Наименование	Метод испытания	Размерность	Величина показателей Для плит «ПЕНОПЛЕКС» марок
35	45
Плотность	ГОСТ	Кг/м3	От 29,5 до 38,5	От 38,6 до 50
Прочность на сжатие при 10% Линейной деформации	ГОСТ	МПа	0,25	0,5
Предел прочности при статистическом изгибе	ГОСТ	МПа	0,6-0,7	0,4-0,7
Водопоглощение за 24 часа, не более	ГОСТ 17177	% по объему	0,1	0,2
Водопоглощение за 30 суток, не более		% по объему	0,4	0,4
Категория стойкости к огню			Г1; В2; Д3;РП1	Г4; В3; Д3
Коэффициент теплопроводности при 25+		Вт/мК	0,028	0,03
Расчетный коэффициент теплопроводности при условиях эксплуатации «А» (влажность по массе 2%)	ГОСТ	Вт/мК	0,030	0,032
Расчетный коэффициент теплопроводности при условиях эксплуатации «Б» (влажность по массе 5%)	ГОСТ 30256	Вт/мК	0,032	0,033
Теплоусвоение при условиях «А» при периоде 24 часа	СниП 2-3	Вт/м2С	0,36	0,41
Теплоусвоение при условиях «Б» при периоде 24 часа		Вт/м2С	0,39	0,43
Диапазон рабочих температур	ТУ	С	-50 - +75
Коэффициент паропроницаемости	ГОСТ	Мг/(м. ч. Па)	0,018	0,015
Стандартные размеры	Ширина Длина толщина	Мм	600 20-120

Типоразмеры материала «ПЕНОПЛЭКС-35» на 24.07.2006 г.

Толщина, мм	Кол-во листов в 1 пачке	Площадь 1 листа кв. м.	Площадь Листов 1 пачки	Кол-во листов в 1 куб. м.	Площадь листов в 1 куб. м.	Ст-ть 1 кв. м.	V куб. м. 1 листа	V куб. м. 1 пачки	Ст-ть 1 пачки	Ст-ть 1 листа
20	20	0,72	14,4	69,44	50,00	104,00	0,0144	0,288	1498	74,88
30	14	0,72	10,08	46,30	33,33	156,00	0,0216	0,3024	1573	112,32
40	10	0,72	7,2	34,72	25,00	208,00	0,0288	0,288	1498	149,76
50	8	0,72	5,76	27,78	20,00	260,00	0,036	0,288	1498	187,20
60	7	0,72	5,04	23,15	16,67	312,00	0,0432	0,3024	1573	224,64
80	5	0,72	3,6	17,36	12,50	416,00	0,0576	0,288	1498	299,52
100	4	0,72	2,88	13,89	10,00	520,00	0,072	0,288	1498	374,40

Анализ теплоизоляционных и механических свойств плит ПЕНОПЛЭКС позволяет рекомендовать основные области их применения:

- теплоизоляция фундаментов

- теплоизоляция полов;

- теплоизоляция стен;

- теплоизоляция кровель;

- применение в транспортном строительстве;

- теплоизоляция сооружений аэропортов;

- теплоизоляция газо-нефте-продуктопроводов.
