Знакомство с программой ChemSketch

Эту программу можно скачать здесь - http://www. /download/, она находится в свободном доступе. Для того чтобы ее скачать нужно пройти регистрацию на сайте.


У программы есть два режима — “structure” и “draw”. Первый нужен для работы со структурами (отдельными частями молекулы и т. д). Второй представляет собой обычный графический редактор.

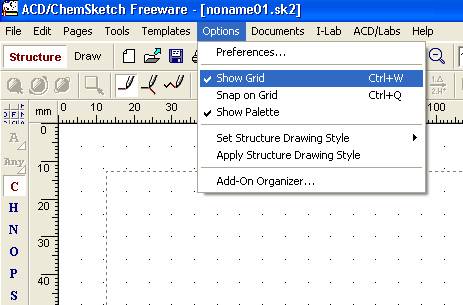

При включении опции “Showgrid” На рабочем поле появятся точечки, которые помогут располагать части вашей молекулы ровнее, за счет этого структуры будут выглядеть лучше.


ChemSketch позволяет создать целый альбом, где на каждой странице будет свое изображение. На рисунке показано как создать новую страницу

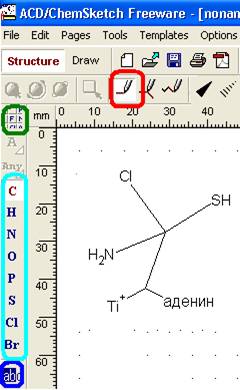

Используя панель слева (обведена голубым), можно выбирать элементы, которые входят в состав молекулы. Используя горизонтальную панель (кнопка обведена красным), можно добавлять эти элементы и соединять их связями. Сделать из одинарной связи двойную или тройную очень просто – надо просто два раза щелкнуть по ней.

Если на панели слева нет элемента, который содержится в молекуле, можно вызвать таблицу Менделеева (кнопка обведена зеленым) и выбрать любо элемент.

Если молекула очень сложная, а для работы нужна структура только одной части, можно использовать кнопку обведенную синим, для того, чтобы ненужную часть молекулы назвать словом и не загромождать рисунок.


Для изображения трехмерной проекций обычно используют «стерео связи». (черное – на нас, белое – от нас)

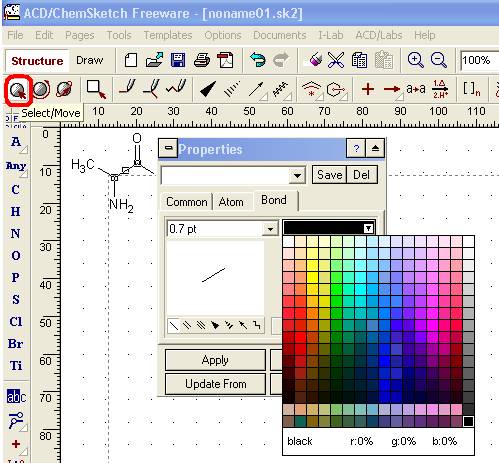

Двойной щелчок по связи (или по атому) дает возможность изменять некоторые свойства объекта, например, цвет и толщину линии (размер шрифта). (Для этого должен быть включен режим “select/move”. В этом режиме можно работать с атомами структурной формулы - перемещать их и т. д. Кнопка включения режима обведена красным).


ChemSketch позволяет рисовать схемы химических реакций. Для этого есть специальные кнопки, которые дают возможность рисовать плюски и стрелочки.

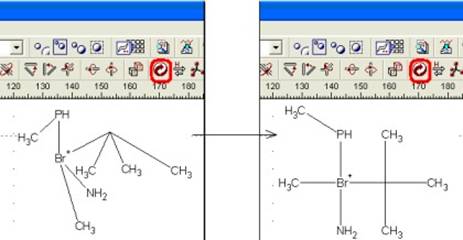

Функция “cleanstructure” (оптимизация структуры – обведено красным).

Если структурная формула не очень красивая, после применения этой опции она станет заметно лучше.

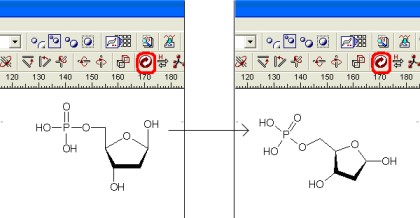

Здесь приведен пример того, что не всегда оптимизация приводит к желаемому результату.

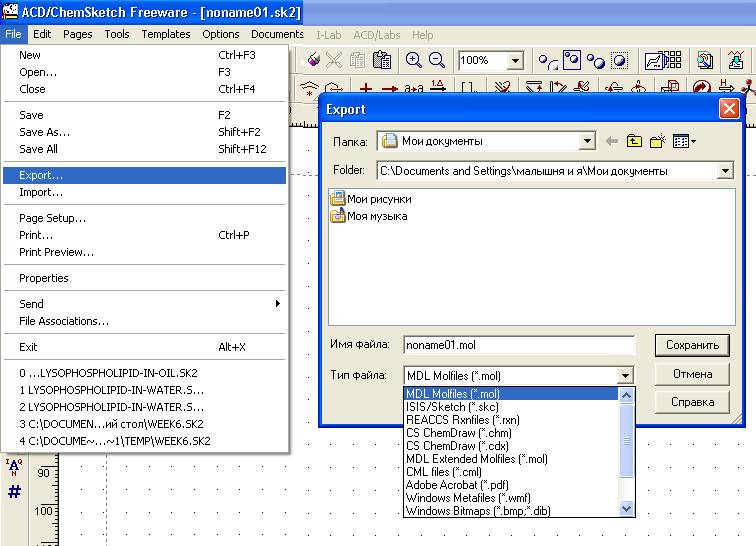

Созданный рисунок можно экспортировать в виде файла. Доступно множество различных форматов, в том числе – основные графические.

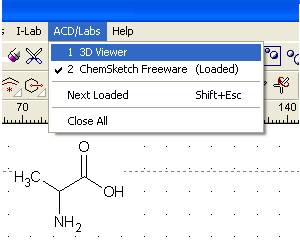

Так можно перейти в ChemSketch 3Dviewer.


Так выглядит структура аланина в 3Dviewer.

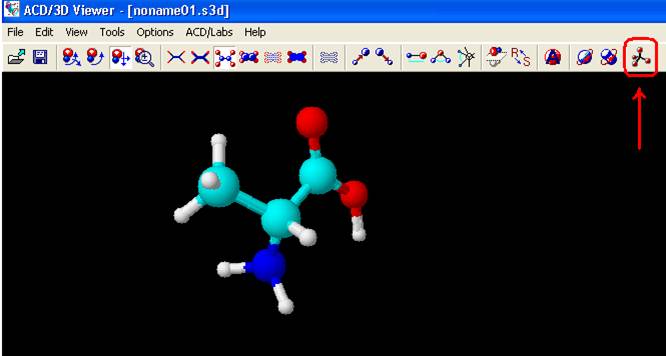

Так структура аланина выглядит после 3D оптимизации.


Структуру можно крутить в разные стороны при помощи мышки.


Так же можно изменять внешний вид модели.
