ЛАБОРАТОРНАЯ РАБОТА № 1
РАСЧЕТ РАЗМЕРОВ ИСПЫТАТЕЛЬНОЙ ПЛОЩАДКИ ДЛЯ ДОРОЖНЫХ ИСПЫТАНИЙ РАБОЧЕЙ ТОРМОЗНОЙ СИСТЕМЫ
1 ЦЕЛЬ РАБОТЫ
Изучить соотношения параметров, влияющих на разгонные и тормозные свойства автотранспортных средств, усвоить показатели, нормирующие эффективность тормозных систем по условиям безопасности движения, и рассчитать размеры испытательной площадки для дорожных испытаний автотранспортных средств.
2 СОДЕРЖАНИЕ РАБОТЫ
По выбранным исходным величинам, характеризующим разгон и торможение автотранспортного средства (АТС) с учетом влияния на тормозные свойства технического состояния элементов тормозов и шин, рассчитать размеры площадки для дорожных испытаний микроавтобусов, автобусов, грузовых автомобилей, автопоездов. Проанализировать полученные результаты расчета, начертить графики тормозных диаграмм и сделать эскиз испытательной площадки с указанием размеров.
Таблица 1.1 - Геометрические и тормозные характеристики АТС
|
Вид АТС |
Геометрические характеристики, м |
Тормозные характеристики, с | |||||
|
Длина |
Ширина |
Колея |
Время разгона |
Время реакции |
Время приведения |
Время нарастания | |
|
РАФ 2203 до 5 т ЛиАЗ-677 свыше 5 т КамАЗ-5320 свыше 12 Автопоезд: свыше 12 т МАЗ-500А с двухосным прицепом |
4,90 10,45 7,40 20,00 |
1,82 2,50 2,50 2,50 |
1,42 1,98 1,90 1,92 |
8,87 29,33 42,50 51,82 |
0,3-2,5 0,3-2,5 0,3-2,5 0,3-2,5 |
0,2-0,3 0,2-0,3 0,3-0,4 0,6-0,8 |
0,75 0,80 0,70 0,80 |
Таблица 2.1 - Тормозные характеристики автотранспортного средства _____
|
tдн, с |
tнн, с |
tуст. с |
tд, с |
tн, с |
tуст, с |
Jуст. н, м/с2 |
Jуст, м/с2 |
Таблица 2.2 - Размеры участков дороги для дорожных испытаний ТС _____.
|
Sос, м |
Sнач, м |
Sр, м |
Sд, м |
Sн, м |
Sуст, м |
Sт, м |
Sо, м |
Sи, м |
Bнкд, м |
Lдоп, м |
Bи, м | |
|
| ||||||||||||
|
| ||||||||||||

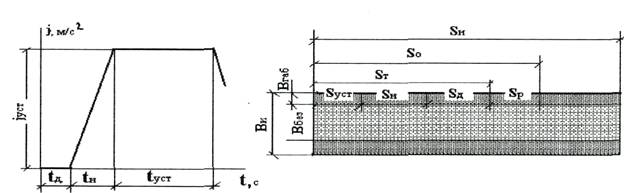

Рис. 1. Схема тормозной диаграммы Рис.2. Эскиз участка дорожных
рабочей ТС _____ испытаний рабочей ТС _____
