СОГЛАСОВАНО: |
УТВЕРЖДАЮ: | |
Заместитель директора по строительствуСПб ГУП «Ленсвет» |
Председатель Комитета по энергетике и инженерному обеспечению | |
|
_________________ |
___________________ | |
|
« 12 »г. |
« 12 »г. |
ТОМ 3
документациИ ОБ АУКЦИОНЕ
для проведения ОТКРЫТОГО аукциона
на право заключения государственного контракта Санкт-Петербурга на ВЫПОЛНЕНИЕ РАБОТ
ПО КАПИТАЛЬНОМУ РЕМОНТУ
УСТАНОВОК НАРУЖНОГО ОСВЕЩЕНИЯ
ул. кораблестроителей (местные проезды)
в годах
Санкт-ПетербургА
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Раздел 1. Общие требования
1. Предмет аукциона, начальная (максимальная) цена контракта
1. Предметом настоящего аукциона является право заключения контракта на выполнение работ по капитальному ремонту установок наружного освещения ул. Кораблестроителей (местные проезды) в 2010 году для государственных нужд Санкт-Петербурга.
2. Начальная (максимальная) цена контракта 22 819 758,00 рублей.
3. Код по Общероссийскому классификатору видов экономической деятельности продукции и услуг (ОКДП) соответствующий предмету аукциона – 4530656 «Прокладка сетей наружного освещения».
2. Цели и правовое основание для выполнения работ
1. Целями выполнения работ является: капитальный ремонт установок наружного освещения ул. Кораблестроителей (местные проезды) в связи с аварийным состоянием сетей.
2. Основанием для выполнения работ является: Закон Санкт-Петербурга -104 «О бюджете Санкт-Петербурга на 2010 год и на плановый период 2011 и 2012 годов», и Адресная программа капитального ремонта установок наружного освещения на 2010 год.
3. Источник финансирования государственного заказа Санкт-Петербурга
1. Источник финансирования государственного заказа Санкт-Петербурга: бюджет Санкт-Петербурга на 2010 год в соответствии с Законом Санкт-Петербурга -104 «О бюджете Санкт-Петербурга на 2010 год и на плановый период 2011 и 2012 годов», целевая статья 3510039 «Капитальный ремонт уличного освещения», код раздела 0502, код вида расходов 012, код ОСГУ 225 «Работы, услуги по содержанию имущества».
2. Лимит финансирования на 2010 год – 19 231 500,00 рублей
4. Форма, сроки и порядок оплаты работ
1. Оплата осуществляется в безналичной форме в соответствии с утвержденными бюджетными ассигнованиями.
2. Сроки и порядок оплаты:
Оплата за выполненные работы осуществляется Государственным заказчиком путем перечисления бюджетных средств, предусмотренных в ведомственной структуре расходов целевой статьей 3 на расчетный счет в соответствии со счетом-фактурой, актами КС-2 и КС-3, подписанными уполномоченными представителями сторон, в течение 10 банковских дней с момента подписания акта приемки выполнения работ.
Стоимость фактически выполненных работ определяется на основании текущей стоимости строительно-монтажных работ и стоимости иных затрат, не относящихся к строительно-монтажным работам.
Определение текущей стоимости строительно-монтажных работ осуществляется в уровне цен, приходящемся на месяц подписания Актов о приемке выполненных работ (форма № КС-2), на основании индексов пересчета сметной стоимости строительства, утверждаемых Комитетом экономического развития, промышленной политики и торговли на соответствующий месяц, и сведений Санкт-Петербургского государственного учреждения «Центр мониторинга и экспертизы цен» о текущей стоимости строительных ресурсов, сложившихся на данный период.
Стоимость строительных ресурсов, сведения о которых отсутствуют в Сборнике средних сметных цен Санкт-Петербургского государственного учреждения «Центр мониторинга и экспертизы цен», принимается по копиям счетов и платежных поручений, представленных Подрядчиком, составленных с использованием данных мониторинга цен производителей (поставщиков), но не выше стоимости, учтенной в сметах.
Иные затраты, не относящиеся к строительно-монтажным работам, оплачиваются по фактической стоимости данных затрат, на основании представленных Подрядчиком подтверждающих документов, но не выше стоимости, принятой в сводном сметном расчете.
3. Авансирование не предусмотрено.
5. Место, условия и сроки (периоды) выполнения работ
1. Местом выполнения работ является: г. Санкт Петербург, Василеостровский район.
2. Сроки выполнения работ:
- начало – « » ___________ 2010 г.; (дата начала выполнения работ определяется Заказчиком после проведения аукциона и не может превышать 30 дней с момента проведения аукциона).
- окончание – не позднее 30 июня 2011 г.
Сроки выполнения работ (этапов работ) определяются в Календарном плане выполнения работ, составленном по форме согласно приложению №2 к государственному контракту (том 4 документации об аукционе). Календарный план выполнения работ составляет Подрядчик и передает Заказчику в составе подписанного со стороны Подрядчика государственного контракта. Календарный план выполнения работ является неотъемлемой частью государственного контракта.
6. Порядок формирования цены контракта
1. Начальная (максимальная) цена контракта (Приложение ) формируется на основании стоимости выполнения работ на объекте.
Стоимость выполнения работ на объекте определяется на основании смет Заказчика, представленных в Приложениях №2,3.
Сметы составлены с использованием территориальных сметных нормативов, с индексацией в цены августа 2010 года согласно распоряжению Комитета экономического развития, промышленной политики и торговли от 01.01.2001 .
2. Начальная (максимальная) цена контракта формируется Участником на основе прилагаемой сметы Заказчика с учетом расходов на перевозку, страхование, уплату таможенных пошлин, налогов и других обязательных платежей.
3. Стоимость выполнения работ на объекте будет рассчитываться как стоимость выполнения работ на объекте, уменьшенная на предложенное Участником аукциона понижение относительно начальной (максимальной) цены.
Раздел 2. Требования к работам, являющимся предметом аукциона
7. Требования к количественным характеристикам (объему) работ
Все требования к количественным, качественным, техническим и прочим характеристикам работ, изложенные в настоящем разделе и сметных расчетах, соответствуют требованиям, установленным в проектно-сметной документации.
1. Объем, содержание работ и другие предъявляемые к ним требования определяются сметами Заказчика (приложения 2,3) и рабочим проектом по капитальному ремонту установок наружного освещения ул. Кораблестроителей (местные проезды).
- проектировщик
- утвержден службой государственного строительного надзора и экспертизы Санкт-Петербурга, заключение о 08.02.2010 №.
Смета Заказчика на выполнение работ составлена в соответствии с Методикой определения стоимости строительной продукции на территории Российской Федерации, утвержденной Постановлением Госстроя РФ от 01.01.2001. № 15/1 (МДС 81-35.2004).
2. С дополнительной информацией, указанной в пп. 1 п. 7 раздела 2 Технического задания, Участник может ознакомиться в СПб ГУП «Ленсвет» Санкт-Петербург, Вознесенский пр., д. 25 лит. А., каб. 401, телефон/, контактное лицо – .
8. Требования к качеству и безопасности работ
Во время производства работ Участник должен обеспечить:
1. Соблюдение необходимых противопожарных мероприятий, мероприятий по технике безопасности и охране окружающей среды.
1.2. Содержать рабочую площадку и прилегающие участки свободными от строительного мусора, возникающего в результате выполнения работ и обеспечивать общий порядок на строительной площадке.
1.3. Обеспечивать сохранность объекта вплоть до подписания документов, подтверждающих сдачу его в эксплуатацию.
1.4. Качество выполняемых работ должно отвечать требованиям СНиП 3.01.04 – 87.
1.5. Безопасность труда в строительстве должна отвечать требованиям СНиП .
1.6. Участник обязан представлять сертификаты, технические паспорта и другие документы, удостоверяющие качество материалов и оборудования.
2. В соответствии с требованиями «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок» (ПОТ РМ ) наличие следующих аттестованных специалистов, имеющих соответствующие удостоверения:
- оперативно-ремонтного персонала не менее 2-х человек (группа допуска по электробезопасности не ниже 3-ей),
- административно-технического персонала с правами оперативно-ремонтного - 1 человек (группа допуска по электробезопасности не ниже 4),
3. В соответствии с требованиями «Правил устройства и безопасной эксплуатации грузоподъемных кранов» (ПБ ) наличие следующих аттестованных специалистов, имеющих соответствующие удостоверения:
- машинист крана,
- ответственный за безопасное производство работ грузоподъемным краном,
- стропальщик (не менее двух человек).
4. В соответствии с требованиями «Правил устройства и безопасной эксплуатации подъемников (вышек)» (ПБ ) наличие следующих аттестованных специалистов, имеющих соответствующие удостоверения:
- машинист подъемника (вышки),
- ответственный за безопасное производство работ подъемником (вышкой),
- рабочий люльки (не менее двух человек).
5. Наличие разработанных и утвержденных технологических карт, схем строповки грузов и типовых схем организации дорожного движения.
9. Требования к техническим характеристикам работ
Работы выполняются в соответствии с локальными сметами Заказчика и рабочим проектом капитального ремонта установок наружного освещения ул. Кораблестроителей (местные проезды).
1. Светотехническая часть
В соответствии с техническими условиями УГИБДД категория по освещенности местных проездов ул. Кораблестроителей – «А».
Нормированная средняя яркость дорожного покрытия при наибольшей интенсивности движения транспорта в обоих направлениях от 1000 до 3000 ед./час в соответствии с требованиями СНиП * - 1,2 кд/м2.
Нормированная средняя освещенность набивных дорожек – 4 лк.
Расчетная средняя яркость дорожного покрытия – 1,23 – 2,05 кд/м2.
Расчетная средняя освещенность набивных дорожек – 9,82 лк.
2. Электроснабжение наружного освещения
Категория надежности электроснабжения наружного освещения местных проездов ул. Кораблестроителей – III.
Напряжение сети – 380/220 В.
Система заземления – TN-C.
Электроснабжение проектируемого наружного освещения предусматривается от существующих трансформаторных подстанций: ТП 1187, ТП 1197, ТП 1131, ТП 1177.
Проектом предусматривается:
1. Подключить проектируемую сеть освещения местного проезда » (ШС1), запитанного от ТП1187.
2. Установить у ТП1197 («Кораблестроителей, 23») шкаф учета типа ШКУ-400 (ШУ2). Завести существующий питающий кабель в шкаф учета. Подключить проектируемую сеть освещения местного проезда » (ШС2), запитанного от ТП1197. Перенести из пункта питания в пункт учета оборудование АИИС КУЭ.
3. Подключить проектируемую сеть освещения местного проезда », запитанного от ТП1131.
4. Подключить проектируемую сеть освещения местного проезда », запитанного от ТП1177.
Проектируемый шкаф учета устанавливается на металлический фундамент. Металлический фундамент поставляется комплектно со шкафом.
Наружное освещениеДля наружного освещения местных проездов ул. Кораблестроителей проектом предусматривается установить металлические оцинкованные опоры типа ОГК-10(1) с кабельной подводкой, высотой 10,0 м, производства СП . Проектом принята однорядная расстановка опор с расчетным шагом 30м для соблюдения нормированной яркости и равномерности освещения.
Светильники приняты консольные типа ЖКУ (СП ) – для освещения местных проездов ул. Кораблестроителей и ЖКУ (СП ) – для освещения набивных дорожек в разделительной полосе. Лампы приняты двухгорелочные типа LU250/SBY/T40 и LU70/SBY/T40 («General Electric»), мощностью 250 Вт и 70 Вт соответственно.
Светильники устанавливаются на высоте 12,0м на металлических оцинкованных кронштейнах типа К1-2,0-2,0-1-2 (СП ) – однорожковый и К3-2,0-2,0-1-2 (СП ) – двухрожковый разнонапрвленный. Угол наклона кронштейна – 300. Высота кронштейна – 2,0м. Вылет кронштейна – 2,0м.
Опоры устанавливаются на расстоянии не менее 1,0м от лицевой грани бортового камня до внешней поверхности цоколя металлической опоры. Места установки опор определены на основании топографической съемки, схемы подземных сооружений и светотехнических расчетов (см. 1987-ЭН.1 «План сети наружного освещения. М 1:500»).
Установка опор освещения предусматривается в заранее пробуренные котлованы, диаметром 500мм, глубиной 2,15м, на закладные металлические детали фундамента марки ФМ-0,159-2,0. Закладная деталь фундамента устанавливается на гравийную подушку и бетонируется.
Сеть наружного освещения местных проездов ул. Кораблестроителей предусматривается выполнить кабелем марки ПвВГ-1, сечением 4х35мм2 и 4х50мм2. Сечения групповых кабелей выбраны на основании электрических расчетов по допустимому току, потере напряжения и токов короткого замыкания.
Для подключения светильника к групповому кабелю ПвВГ-1 предусматривается в опоре освещения прокладка трех проводов 3х(L=15м) с медными жилами марки ПВ3, сечением 1х1,5мм2, от однофазного автоматического выключателя, входящего в комплект опоры, к светильнику. На опорах с двумя светильниками предусматривается установка дополнительных автоматических выключателей S 201 С 6А.
Светильники должны быть подключены к групповой трехфазной сети четырехпроводной линии 380/220 В с чередованием фаз по схеме А-В-С.
Проектом предусматривается:
1. Вывести из существующего пункта питания «Кораблестроителей, 22» (ШС1) два групповых кабеля с медными жилами марки ПвВГ-1, сечением 4х35 мм2 на местный проезд вторая - группа в сторону р. Смоленки).
2. Вывести из существующего пункта питания «Кораблестроителей, 23» (ШС2) один групповой кабель с медными жилами марки ПвВГ-1, сечением 4х50мм2 на местный проезд ул. Кораблестроителей (нечетная сторона от ул. Нахимова до р. Смоленки).
3. Вывести из существующего пункта питания «Кораблестроителей, 29» (ШС3) один групповой кабель марки ПвВГ-1, сечением 4х50 мм2, на местный проезд ул. Кораблестроителей (нечетная сторона от р. Смоленки до Наличной ул).
4. Вывести из существующего пункта питания «Кораблестроителей, 46» (ШС4) два групповых кабеля с медными жилами марки ПвВГ-1, сечением 4х35мм2 и 4х50мм2 на местный проезд ул. Кораблестроителей (четная сторона от р. Смоленки до Наличной ул).
Прокладку групповых кабелей выполнить в траншее в двустенной гофрированной трубе d=90 мм на глубине не менее 0,7-0,9м от поверхности земли в соответствии с типовым проектом А5-92 «Прокладка кабелей напряжением до 35кВ», выпуск 1. Для прокладки питающих кабелей под асфальтом предусматривается выполнить вскрытие асфальтобетонного покрытия в границах траншеи. После прокладки кабелей предусматривается восстановление асфальтобетонного покрытия. При производстве работ в зоне посадки деревьев прокладку кабелей выполнить ручным способом. После прокладки кабелей и установки опор в зоне зеленых насаждений предусмотреть восстановление нарушенного газона.
При пересечении и сближении кабельных линий 0,4кВ в гофрированной трубе с подземными инженерными коммуникациями прокладку кабелей выполнить соблюдая следующие нормы:
- при параллельной прокладке расстояние в свету от кабельной линии до трубопровода, водопровода, канализации, дренажа и газопровода должно быть не менее 1,0м (ПУЭ п. 2.3.88);
- при параллельной прокладке расстояние в свету от кабельной линии до теплопровода должно быть не менее 2,0м (ПУЭ п. 2.3.89);
- при пересечении кабельных линий других кабелей они должны быть разделены слоем земли толщиной не менее 0,5м (ПУЭ п. 2.3.94);
- при пересечении кабельными линиями трубопроводов и теплопроводов расстояние между кабелями и трубопроводом должно быть не менее 0,5м (ПУЭ п. 2.3.95, 2.3.96);
Проектом предусматривается выполнить резервные перемычки с существующими сетями наружного освещения.
Проектом предусматривается демонтаж существующих кронштейнов и светильников с опор ГУП «Горэлектротранс» со стороны местных проездов ул. Кораблестроителей, и существующих железобетонных опор со светильниками на местных проездах ул. Кораблестроителей.

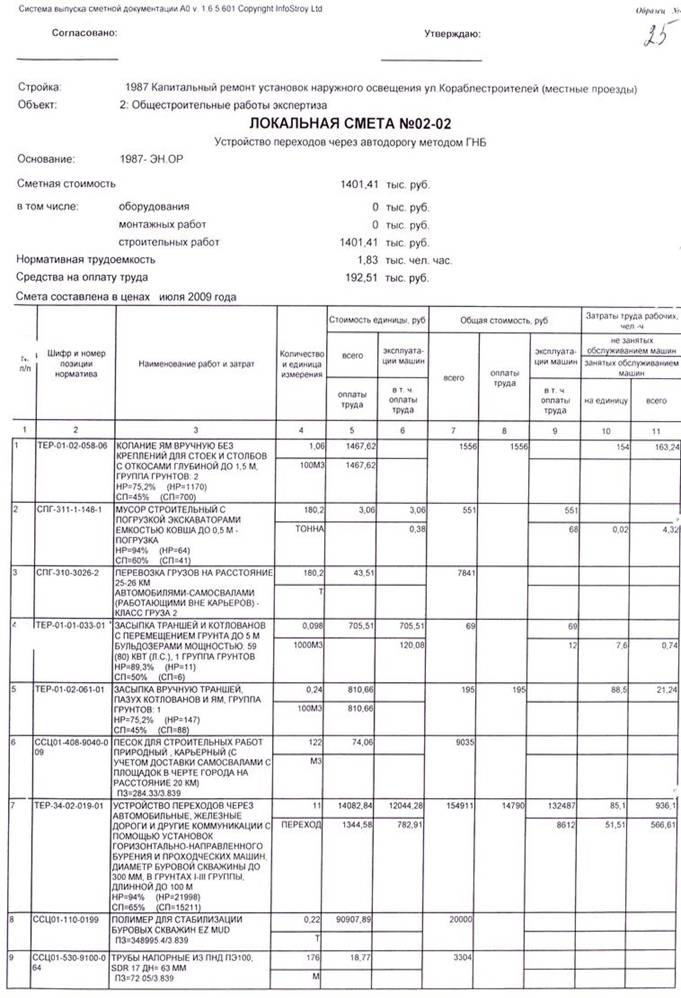

4. Переход через автодорогу методом горизонтально-направленного бурения
Проектом предусматривается прокладка футляров ПНД d=90 мм методом горизонтально направленного бурения (ГНБ) для проведения работ по прокладке кабелей 0,4кВ сети наружного освещения под проезжей частью местных проездов ул. Кораблестроителей.
Для производства данного вида работ необходимо выполнить устройство котлованов – стартового (2,0м х 2,0м) и приемного (1,0м х 1,0м). Котлованы устраиваются в крайних точках проектной трассы. Размеры котлованов даны как типовые для всех переходов, но фактически могут меняться в зависимости от состояния грунтов, глубины и устройства откосов.
Общая протяженность переходов, прокладываемых методом горизонтально-направленного бурения составляет 76п. м.
Количество переходов – 11шт.
5. Учет электроэнергии
Учет электроэнергии в существующих пунктах питания ШС1, ШС3 и существующем пункте учета ШУ4 осуществляется с помощью счетчика Альфа А1700 AV10RL-B-4, Iном.=5(10)А, класс точности – 1,0 по существующей схеме.
Напряжение 380 В, частота 50 Гц.
Учет электроэнергии от ТП1197 предусматривается в проектируемом пункте учета ШУ2 с помощью существующего счетчика Альфа А1700 AV10RL-B-4, Iном.=5(10)А, класс точности – 1,0 (проектом предусматривается перенос оборудования АИИС КУЭ из существующего пункта питания ШС2).
Для масштабирования первичного измеряемого тока во вторичный, подаваемый к счетчику, в ШС1 устанавливается трансформатор тока Т-0,66, 75/5, класс точности – 0,5S; в ШУ2 устанавливается трансформатор тока Т-0,66, 150/5, класс точности – 0,5S; в ШС3 устанавливается трансформатор тока Т-0,66, 150/5, класс точности – 0,5S; в ШУ4 устанавливается трансформатор тока Т-0,66, 150/5, класс точности – 0,5S.
Подключение счетчика Альфа А1700 к трансформатору тока Т-0,66 обеспечивается через измерительную клеммную колодку ИКК.
Счетчик позволяет использовать его в составе автоматизированных систем контроля и учета электроэнергии, и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю и распределению электрической энергии.
Счетчик должен устанавливаться с пломбой Госповерителя не более 12 месяцев давности на момент допуска электроустановки в эксплуатацию.
Возможность опломбирования точек несанкционированного доступа к узлам учета, должна быть решена при монтаже.
Требования, предъявляемые к установке счетчиков выполнить согласно ПУЭ гл. 1.5.
6. Организация эксплуатации
Организация эксплуатации системы электроснабжения объекта возлагается на лицо ответственное за электрохозяйство (IV группы по электробезопасности). Техническое обслуживание должно осуществляться лицами электротехнического персонала (не ниже III группы по электробезопасности).
У лиц обслуживающего персонала должны находиться:
- утвержденный проект с технической документацией;
- генеральный план объекта с инженерными сетями;
- паспорта оборудования;
- инструкция по пожарной безопасности;
- инструкция по ликвидации аварий и ненормальных режимов;
- должностная инструкция электрика;
- инструкция по охране труда;
- инструкция по обслуживанию электроустановок;
- подготовленные и испытанные защитные средства, инструмент, запасные части;
- ПУЭ;
- ПТЭЭП;
- правила использования электрической энергии.
7. Материалы и оборудование, согласно заказной спецификации:
Материалы (комплектующие и оборудование) должны соответствовать следующим параметрам (техническим характеристикам):
|
Наименование и техническая характеристика |
Тип, марка, обозначение документа, опросного листа |
|
1 |
2 |
|
Кабели, провода | |
|
Кабель с медными жилами с изоляцией из силанольносшитого полиэтилена, с наружной оболочкой из поливинилхлоридного пластиката, сечением 4х50 мм2 |
ПвВГ-1 4х50 |
|
Кабель с медными жилами с изоляцией из силанольносшитого полиэтилена, с наружной оболочкой из поливинилхлоридного пластиката, сечением 4х35 мм2 |
ПвВГ-1 4х35 |
|
Провод с многопроволочной медной жилой повышенной гибкости, с поливинилхлоридной изоляцией, сечением 1х1,5 мм2 |
ПВ3 1х1,5 |
|
Светотехнические изделия | |
|
Светильник консольный серии «Мост» с лампой, мощностью 250 Вт |
ЖКУ |
|
Светильник консольный серии «Мост» с лампой, мощностью 70 Вт |
ЖКУ |
|
Лампа газоразрядная натриевая, мощностью 250 Вт, двухгорелочная |
LU250/SBY/T/40 |
|
Лампа газоразрядная натриевая, мощностью 70 Вт, двухгорелочная |
LU70/SBY/T/40 |
|
Электромонтажные изделия | |
|
Шкаф учета с металлическим фундаментом |
ШКУ-400 |
|
Муфта концевая термоусаживаемая для кабеля 0,4кВ, сечением 4х35 мм2 |
1КНТП 4х35 |
|
Муфта концевая термоусаживаемая для кабеля 0,4кВ, сечением 4х50 мм2 |
1КНТП 4х50 |
|
Муфта концевая термоусаживаемая для кабеля 0,4кВ, сечением 4х70 мм2 |
1КНТП 4х70 |
|
Автоматический выключатель, однофазный, 4 А |
S 201C 4А |
|
DIN-рейка металлическая 7,5х35х300мм | |
|
Клеммник |
SV-15 |
|
Опора металлическая оцинкованная, граненная, h=10м |
ОГК-10(1) |
|
Закладная деталь фундамента, металлическая |
ФМ-0,159-2,0 |
|
Закладная деталь фундамента, металлическая |
ФВ-1,0-2,0 |
|
Кронштейн металлический, оцинкованный, однорожковый |
К1-2,0-2,0-1-2 |
|
Кронштейн металлический, оцинкованный, двухрожковый, разнонаправленный |
К3-2,0-2,0-1-2 |
|
Кронштейн металлический, оцинкованный, двухрожковый, разнонаправленный |
К17(90)-2,0-2,0-1-2 |
|
Труба двустенная гофрированная из ПНД/ПВД, d=90 мм |
Т2-КЛО-090 |
|
Труба полиэтиленовая, d=90мм |
ПНД 90 |
|
Труба полиэтиленовая d=63мм |
ПНД 63 |
|
Муфта соединительная для гофрированных труб |
МКЛ-090 |
|
Кольцо уплотнительное |
КУ1-90 |
|
Заглушка для труб |
ЗКЛ-090 |
|
Сталь круглая, d=18мм | |
|
Труба асбестоцементная Ø100 мм, L=3,95м | |
|
Строительные материалы | |
|
Песок карьерный намывной | |
|
Гравий, фр. 20-40мм | |
|
Щебень гранитный, фр. 40-70 | |
|
Бетон класса B25, F100, W8 | |
|
Асфальтобетон песчаный, высокопористый, марки I | |
|
Асфальтобетон песчаный, плотный, тип Г, марки II | |
|
Асфальтобетон пористый, крупнозернистый, марки I | |
|
Асфальтобетон плотный, мелкозернистый, тип Б, марки I | |
|
Семена трав | |
|
Грунт | |
|
Полимер |
EZ MUD |
|
Глина бетонит |
Quik Gel |
Все содержащиеся в техническом задании товарные знаки сопровождаются словами «или эквивалент» (аналог). Эквивалентность (аналогичность) материалов (комплектующих и оборудования) определяется в соответствии с требованиями и показателями, изложенными в пункте 9 тома 3 и сметной документации заказчика (приложение №3 тома 3).
В случае если участник предлагает использовать при выполнении работ технические (технологические) решения, а также материалы (комплектующие и оборудование) не предусмотренные проектной документацией, то в течение 15-ти рабочих дней с момента получения уведомления Заказчика о регистрации государственного контракта в Реестре государственных контрактов Санкт-Петербурга он обязан согласовать данные технологические решения, а также материалы (комплектующие и оборудование) с разработчиком проектной документации, за свой счет внести изменения в проектную документацию и представить оригиналы следующих документов:
-согласование предлагаемых к использованию технических (технологических) решений, а также материалов (комплектующих и оборудования) с эксплуатирующей организацией;
-сертификаты на соответствие предлагаемых к использованию материалов (комплектующих и оборудования) требованиям промышленной безопасности в установленном законодательством Российской Федерации порядке;
-разрешения Ростехнадзора России на применение предлагаемых к использованию материалов (комплектующих и оборудования) в соответствии с требованиями «Административного регламента Федеральной службы по экологическому, технологическому и атомному надзору по исполнению государственной функции по выдаче разрешений на применение конкретных видов (типов) технических устройств на опасных производственных объектах", утвержденного Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 01.01.01 г. № 000 "Об утверждении Административного регламента Федеральной службы по экологическому, технологическому и атомному надзору по исполнению государственной функции по выдаче разрешений на применение конкретных видов (типов) технических устройств на опасных производственных объектах", зарегистрированным в Минюсте России 19 марта 2008 г., регистрационный № 000 ("Российская газета" от 01.01.01 г. № 000).
При невыполнении указанных требований Подрядчик обязан выполнять работы, являющиеся предметом настоящего аукциона, в соответствии с утвержденной в установленном порядке проектной документацией.
10. Требования к результатам работ и иные показатели, связанные с определением соответствия выполняемых работ потребностям заказчика (приемка работ)
1. Приемка объекта осуществляется после выполнения Подрядчиком и Заказчиком всех обязательств, предусмотренных Контрактом.
2. Подрядчик уведомляет Заказчика о завершении работ по Контракту за пять дней до готовности объекта к сдаче в эксплуатацию. Заказчик при получении уведомления организует и осуществляет приемку результата работ.
3. Заказчик, получивший сообщение Подрядчика, в срок не позднее 5 рабочих дней приступает к приемке результата выполненных работ, назначает проведение рабочей комиссии и обеспечивает участие в них уполномоченных представителей.
4. Приемка законченного капитальным ремонтом объекта оформляется Актом приемки законченного строительством объекта в порядке, установленном ТСН Санкт-Петербурга.
5. Приемке законченного капитальным ремонтом объекта должны предшествовать предварительные испытания смонтированного оборудования, проводимые Подрядчиком при участии представителей Заказчика и иных заинтересованных лиц.
Приемка объекта может осуществляться только при положительном результате предварительных испытаний.
Результаты испытаний оформляются соответствующими актами, которые подписываются Сторонами и иными уполномоченными лицами, принимавшими участие в предварительных испытаниях.
6. При обнаружении Заказчиком в ходе приемки объекта недостатков в выполненной работе Сторонами составляется рекламационный акт, в котором фиксируется перечень дефектов (недоделок) и сроки их устранения Подрядчиком. При отказе (уклонении) Подрядчика от подписания указанного акта, в нем делается отметка об этом и подписанный Заказчиком акт (перечень дефектов) подтверждается третьей стороной (экспертом) по выбору Заказчика.
Подрядчик обязан устранить все обнаруженные недостатки своими силами и за свой счет в сроки, указанные в рекламационном акте, обеспечив при этом сохранность объекта или его части, в которой производится устранение недостатков, а также находящегося там оборудования, и несет ответственность за их утрату, повреждение или недостачу.
Устранение Подрядчиком в установленные сроки выявленных недостатков не освобождает его от уплаты неустойки, предусмотренной настоящим Контрактом.
7. Заказчик вправе отказаться от приемки объекта в случае обнаружения недостатков, которые исключают его эксплуатацию и не могут быть устранены Подрядчиком или Заказчиком.
8. Датой сдачи объекта в эксплуатацию считается дата утверждения Заказчиком Акта приемки законченного строительством объекта.
9. Риски случайной гибели или случайного повреждения объекта, а также бремя
его содержания переходят от Подрядчика к Заказчику с момента утверждения Заказчиком Акта приемки законченного строительством объекта, а в случае обнаружения в ходе приемки объекта недостатков - с момента устранения Подрядчиком всех выявленных недостатков, в соответствии с рекламационным актом составленным Сторонами или Заказчиком.
10. В случае досрочного расторжения Контракта, риски случайной гибели или случайного повреждения результатов работ, а также бремя содержания объекта, несет Подрядчик до момента подписания акта передачи строительной площадки Заказчику.
Раздел 3. Требования сроку и (или) объему предоставления гарантии качества работ
Гарантийный срок на результат строительно-монтажных работ составляет 5 лет с даты ввода объекта в эксплуатацию.
Раздел 4. Требования к порядку заполнения формы «Предложение о качестве работ»
1. В случае если предлагаемые Участником технические (технологические) решения, а также материалы (комплектующие и оборудование) соответствуют (идентичны) требованиям Заказчика, изложенным в техническом задании, участник в графе 3 формы указывает следующее ««Работы будут выполнены в соответствии со всеми требованиями, указанными в техническом задании с использованием материалов (комплектующих и оборудования), указанных в техническом задании»». Графы 1,2 и 4 участником не заполняются.
2. В случае если участник предлагает использовать при выполнении работ отличные от поименованных в техническом задании материалы (комплектующие и оборудование) в графе 3 формы участником должны быть указаны все технические, качественные и др. характеристики, позволяющие определить их эквивалентность (по показателям указанным в техническом задании). В графе 4 формы указывается фирменное наименование (марка, вид и т. д.), наименование производителя и страны-происхождения, предлагаемых материалов (комплектующих и оборудования). В графе 2 формы указывается ссылка на соответствующие пункты технического задания.
3. В случае если Участник предлагает иные технические (технологические) решения, связанные с производством работ, в графе 3 формы участником указываются соответствующие характеристики (описание, показатели и т. д.), позволяющие определить соответствие выполняемых работ качественных потребностям заказчика (по показателям указанным в техническом задании). В графе 2 формы указывается ссылка на соответствующие пункты технического задания. Графа 4 формы участником в этом случае не заполняется.
Заместитель начальника отдела
по подготовке тендерной документации
Раздел 5. Перечень приложений к тому 3, являющихся его неотъемлемой частью
Приложение – Расчет начальной (максимальной) цены контракта.
Приложение – Сводный сметный расчет.
Приложение – Локальные сметы.
Приложение – Акт УСПХ.

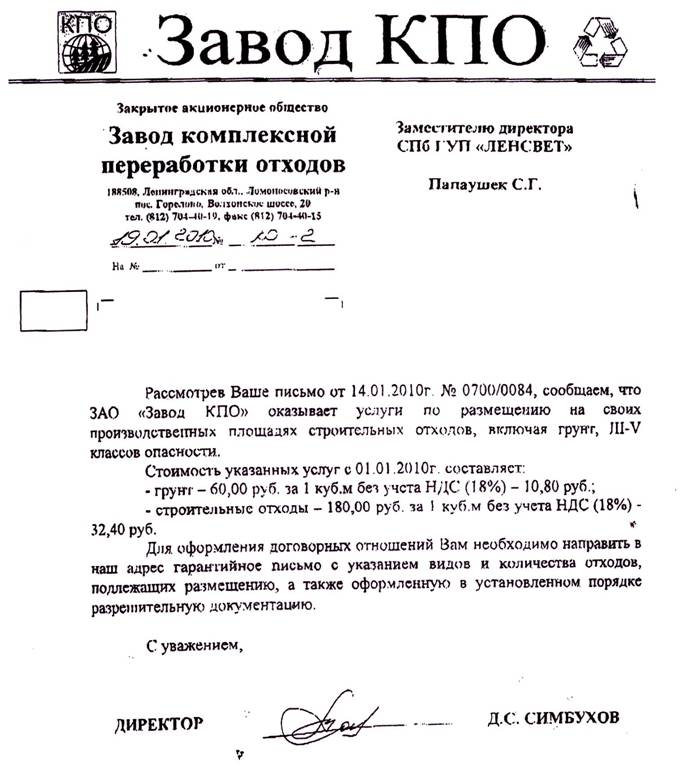

Приложение – Прайс по затратам на утилизацию вывозимых отходов.
Приложение – Прайс по контрольно-исполнительной съемке.
Приложение
Расчет начальной (максимальной) цены контракта
капитальный ремонт установок наружного освещения ул. Кораблестроителей (местные проезды)
|
№ п/п |
Стоимость в ценах 07.09г. |
Стоимость в ценах 08.10г. |
В т. ч. | |||||||||||
|
инд. пересчёта к ценам 2000г(Вест. Ценообр т.2) |
инд. пересчёта к ценам 2000г(Вест. Ценообр т.3) |
Прочие |
Всего | |||||||||||
|
Наименование затрат |
Всего |
з/п |
мех |
мат |
НР |
обор. |
Всего |
з/п |
мех |
мат |
НР |
затраты | ||
|
СП |
СП | |||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
Глава 1.Подготовка территории строительства | ||||||||||||||
|
1 |
Вынос в натуру трасс кабельных линий и опор (12779х5,540*1,19*3,11) на 2кв 2010г. |
|
| |||||||||||
|
3,09 |
3,11 | |||||||||||||
|
Итого по главе 1 |
|
|
|
| ||||||||||
|
Глава 2.Основные объекты строительства | ||||||||||||||
|
2 |
ЛС 02-01.НО (ВЦ т.3 п.35) |
13 |
|
1 |
10 |
|
11 |
|
1 |
7 |
|
11 | ||
|
без оборудования |
8,828 |
5,348 |
3,839 |
463920 |
9,579 |
5,306 |
2,949 |
503386 | ||||||
|
3 |
оборудование ЛС 02-01.НО (ВЦ т.8 п.6) |
42 204 |
42 204 |
46 095 |
46 095 | |||||||||
|
2,82 |
3,08 | |||||||||||||
|
4 |
возврат материала |
|
| |||||||||||
|
3,839 |
2,949 | |||||||||||||
|
5 |
ЛС 02-02 Устройство переходов через дорогу методом ГНБ (ВЦ т.3 п.35) |
1 |
|
|
|
|
1 |
|
|
|
|
1 | ||
|
8,828 |
5,348 |
3,839 |
141654 |
9,579 |
5,306 |
2,949 |
153705 | |||||||
|
Итого по главе 2 |
14 |
12 |
12 | |||||||||||
|
Итого по главам 1-2 |
15 |
13 |
|
13 | ||||||||||
|
Глава 7. Благоустройство и озеленение территории | ||||||||||||||
|
6 |
ЛС-07-01. Восстановление а/б покрытия |
3 |
|
|
1 |
|
3 |
|
1 |
2 |
|
3 | ||
|
(ВЦ, т.3 п.40) |
8,828 |
4,292 |
4,295 |
9,579 |
5,882 |
4,371 | ||||||||
|
7 |
ЛС-07-02. Озеленение |
93 524 |
37 161 |
|
|
|
33 206 |
|
| |||||
|
(ВЦ, т.3 п.42) |
8,828 |
4,98 |
4,894 |
92950 |
9,579 |
4,45 |
5,263 | |||||||
|
Итого по главе 7 |
4 |
4 |
4 | |||||||||||
|
Итого по главам 1-7 |
19 |
17 |
|
17 | ||||||||||
|
Глава 8. Временные здания и сооружения | ||||||||||||||
|
8 |
Временные здания и сооружения 1,2% | |||||||||||||
|
9 |
Возврат от временных зданий и сооружений 15% |
34 378 |
31 207 |
31 207 | ||||||||||
|
Итого по главе 8 |
|
|
| |||||||||||
|
Итого по главам 1-8 |
19 |
17 |
|
17 | ||||||||||
|
Глава 9. прочие работы и затраты | ||||||||||||||
|
10 |
Зимнее удорожание 1,9% | |||||||||||||
|
11 |
ЛС-09-01 Размещение грунта и строительного мусора на свалке (прайс завода КПО от 19.01.10 № КО-2) | |||||||||||||
|
12 |
КИС для опор НО (Индекс на изыс. Работы 3,11 на 2 квартал 2010г.) |
|
| |||||||||||
|
3,09 |
3,11 | |||||||||||||
|
Итого по главе 9 |
1 |
1 |
1 | |||||||||||
|
Итого по главам 1-9 |
20 |
19 |
1 |
19 | ||||||||||
|
13 |
Резерв средств на непредвиденные расходы 1% |
12 224 | ||||||||||||
|
Итого |
21 |
19 |
1 |
19 | ||||||||||
|
14 |
НДС 18% |
3 |
3 |
3 | ||||||||||
|
Всего по смете |
24 |
22 |
1 |
22 | ||||||||||
|
Всего возвратных сумм |
1 | |||||||||||||
|
Принятые сокращения: | ||||||||||||||
|
ВЦ - Вестник ценообразования | ||||||||||||||
|
НО - наружное освещение | ||||||||||||||
|
НР - накладные расходы | ||||||||||||||
|
СП - сметная прибыль | ||||||||||||||
|
Акт УСПХ на сумму 1 ,00 руб. будет оплачен Комитету по благоустройству напрямую Комитетом по энергетике и инженерному обеспечению | ||||||||||||||
Начальник ОКС
Заместитель директора по строительству
Приложение
СВОДНЫЙ СМЕТНЫЙ РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВА
капитальный ремонт установок наружного освещения ул. Кораблестроителей (местные проезды)
Приложение

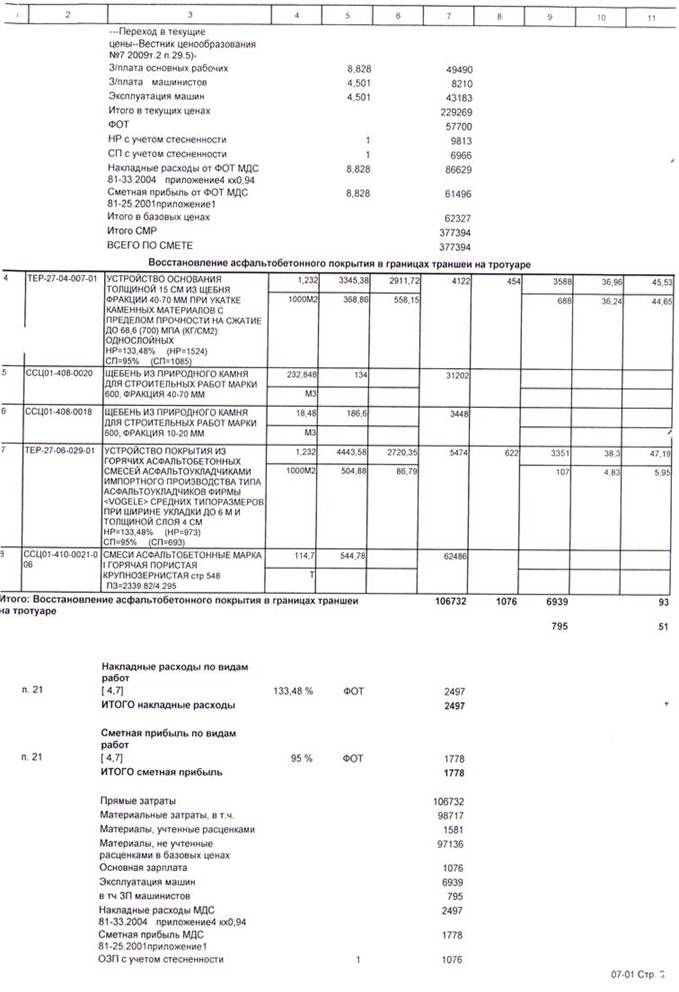

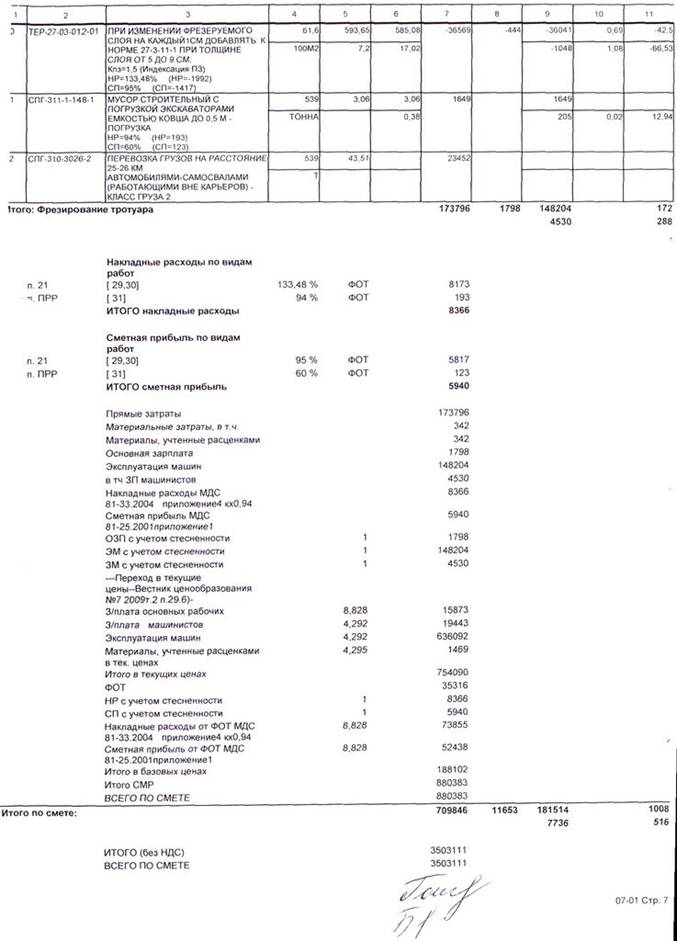

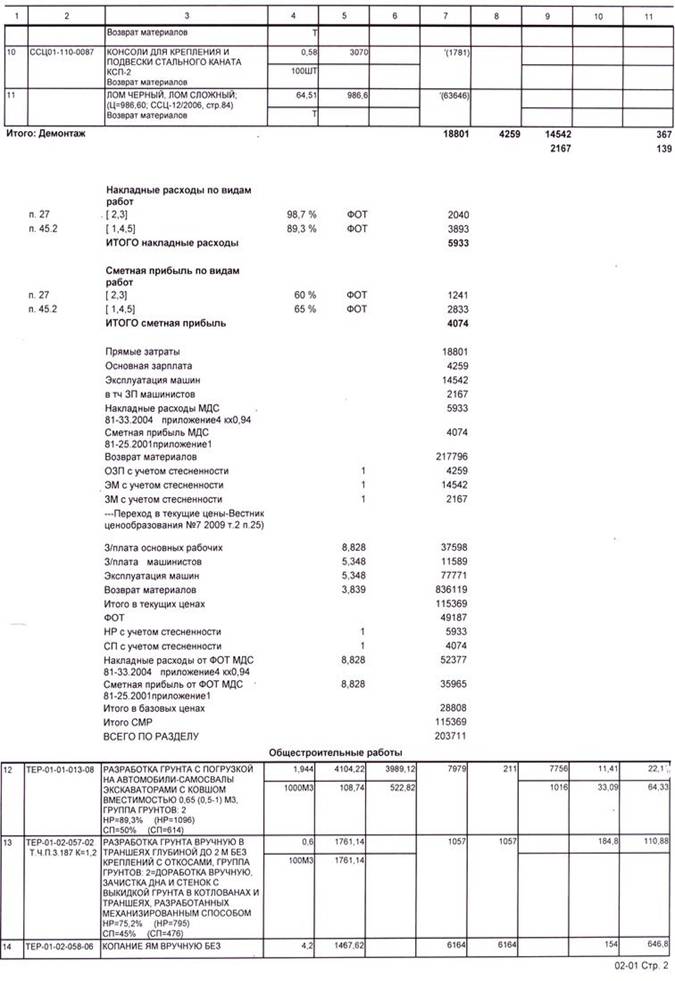

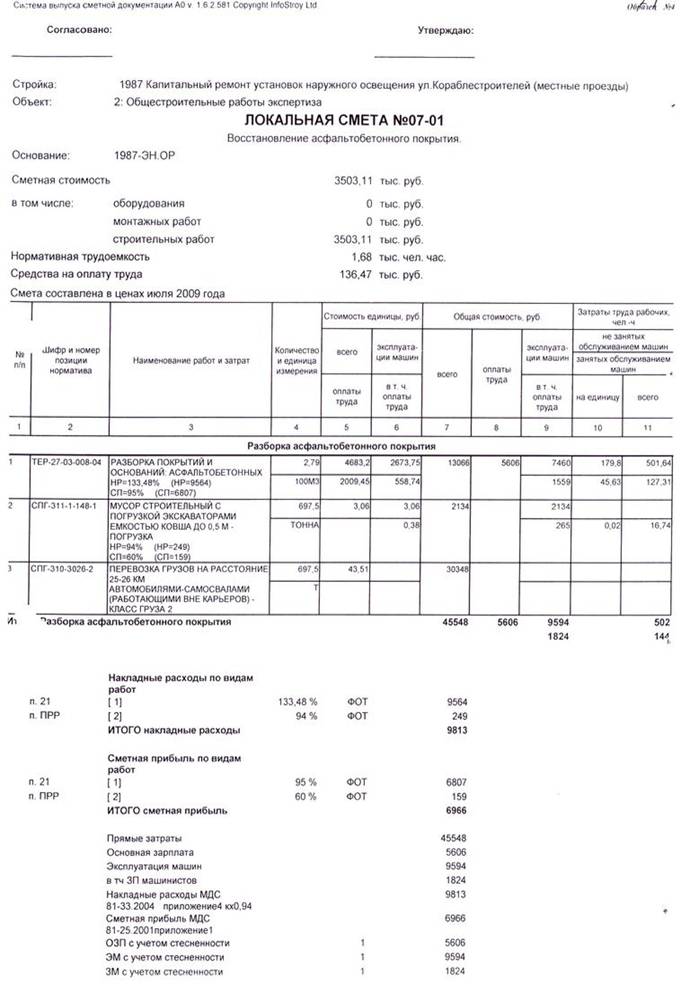

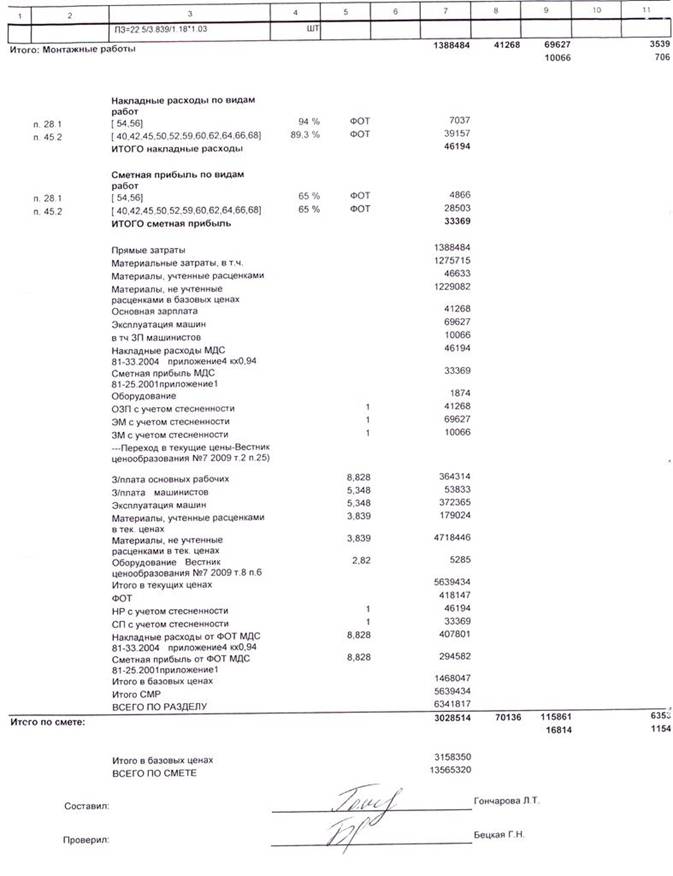

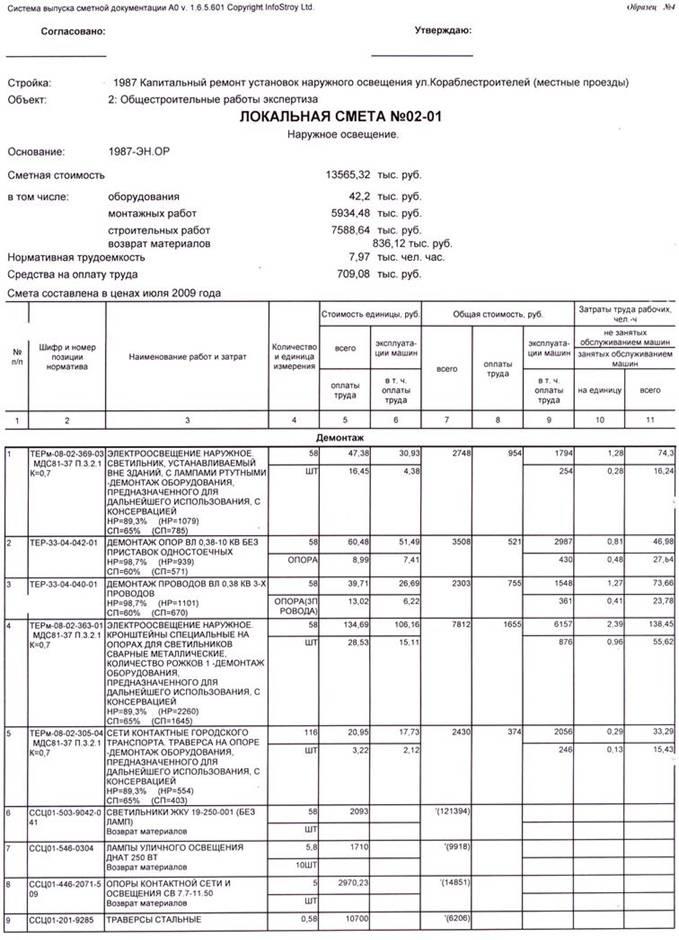

ЛОКАЛЬНЫЕ СМЕТЫ
Приложение
В соответствии с расчетом начальной (максимальной) цены контракта затраты по обследованию сохранения (сноса), пересадки зеленых насаждений и расчета их восстановительной стоимости составляют:
1. Акт УСПХ от 01.01.01 г. на сумму ,00 руб.
В соответствии с утвержденным Сводным сметным расчетом из Акта исключена стоимость щебеночно-набивных покрытий на сумму 22 400,00 руб.
2. Акт УСПХ от 01.01.01 г. на сумму,00 руб.
3. Акт УСПХ от 01.01.01 г. на сумму 8 000,00 руб.
Итого: ,00 - 22 400,00 + 79 200,00 + 8 000,00= 1 ,00 руб.
Приложение
Приложение
