Лекция№13 Абразивная обработка (стр. 2 )

Перспективным направлением повышения производительности и качества шлифования является применение кругов с прерывис­той рабочей поверхностью (рис. 7.62, б): с выточками, пазами, спиральными прорезями, канавками, насечками; к ним относят­ся и сегментные круги.

Характеристика абразивных кругов. Производительность и каче­ство абразивной обработки, стойкость инструмента, себестоимость операции во многом зависят от правильного выбора шлифовально­го круга. В характеристику круга входят все параметры, определяю­щие строение, состав, свойства, форму, геометрические размеры, точность их исполнения и допускаемую скорость резания. Напри­мер: абразивный круг 24А 16 М2 8 К5/ ПССтип 1 35 м/с ГОСТ 2424 — 80: электрокорунд белый, зернистость 16, твердость М2, структура 8, связка керамическая К5, парообразователь — полистирол марки ПСС, зернистость 40, объемное содержание полистирола при прессовании равно 15 %, форма — круг прямого профиля, рабочая скорость 35 м/с; абразивная головка AW 8 х 10 24А 25-Н СТ1 6 А 35 м/с ГОСТ 2447 — 82*: головка цилиндричес­кая, диаметром 8 мм, высотой 10 мм, белый электрокорунд, зер­нистость 25Н, степень твердости СТ1, 6-й номер структуры, связ­ка керамическая, класс точности А, рабочая скорость 35 м/с.

Технологические разновидности процесса шлифования. По ха­рактеру обрабатываемых поверхностей можно различить четыре основные схемы шлифования: обработка круглых наружных по­верхностей; обработка круглых внутренних поверхностей; обра­ботка плоских поверхностей; обработка сложных (фасонных) по­верхностей.

При круглом наружном шлифовании в центрах в заготовке пред­варительно выполняют центровые отверстия. Диаметр шлифоваль­ного круга не зависит от диаметра обработанной поверхности, он определяется прочностью круга, параметрами станка, технологи­ческими факторами обработки. В основном шлифование произво­дят периферией круга. Шлифовальному кругу придаются главное движение Д. и движения поперечной и (или) продольной подачи. Движение круговой подачи Da придается заготовке. Скорость глав­ного движения, м/с, определяется по формуле

где . — диаметр шлифовального круга, мм; — частота враще­ния круга, об/мин.

Круговая подача определяется по формуле

где v3 — скорость движения заготовки, м/мин; — максималь­ный диаметр обрабатываемой поверхности, мм; — частота вра­щения заготовки, об/мин.

Продольная подача измеряется в долях ширины шлифовального круга за оборот детали, в миллиметрах на оборот детали, в милли­метрах в минуту, в метрах в минуту. Поперечная подача и подача под углом измеряются в миллиметрах на оборот детали, миллиметpax на ход стола или шлифовальной бабки, в миллиметрах на двой­ной ход стола или шлифовальной бабки, в миллиметрах в минуту. При многопроходном шлифовании с продольной подачей (рис. 7.63, а) обработку производят с частичным выходом шлифо­вального круга из контакта (на величину 20% ширины круга). Если обрабатываемая шейка ограничена торцевой поверхностью, на заготовке предварительно протачивают канавку для выхода шли­фовального круга. После каждого двойного хода круга (заготовки) круг подается в радиальном направлении на заготовку на величи­ну глубины резания. В конце обработки один или несколько про­ходов выполняют без радиальной подачи круга (выхаживание). Данная схема применяется для черновой и чистовой обработки поверхностей сравнительно большой длины (валы, оси). При об­работке конических поверхностей заготовка поворачивается на угол, равный половине угла при вершине конуса. При однопро­ходном шлифовании с продольной подачей (глубинное шлифо­вание) весь припуск снимают за один проход (рис. 7.63, б). Для улучшения работы круга его заправляют на конус или уступами. Глубинное шлифование более производительно, чем многопро­ходное, но точность обработки ниже. Данная схема применяется для черновой и получистовой обработки деталей большой жесткости.

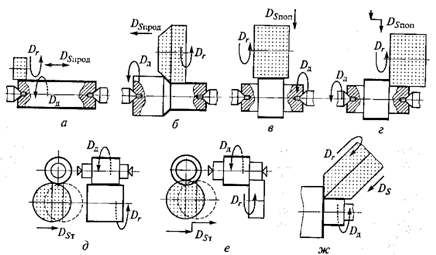

Рис. 7.63. Схемы круглого наружного шлифования в центрах:

а — многопроходное; б — глубинное; в, г — с поперечной подачей одно - и многопроходное соответственно; д, е — с тангенциальной подачей одно - и мно­гопроходное соответственно; ж — врезное; Dr — главное движение; Д, — движе­ние круговой подачи; Ds — движение подачи; DSпрод — движение продольной подачи; DSnon — движение поперечной подачи; DST — движение тангенциальной подачи

При обработке конических поверхностей заготовка повора­чивается на угол, равный половине угла при вершине конуса.

При обработке методом поперечной подачи шлифовальный круг равномерно или дискретно подается в радиальном направ­лении (движение DSnon). В конце обработки проводится выхажи­вание. Этот метод более производителен, чем шлифование с про­дольной подачей. Точность обработки существенно зависит от геометрической точности круга, который необходимо чаще пра­вить. Этим методом можно обрабатывать короткие фасонные по­верхности. При однопроходной схеме (рис. 7.63, в) кругу придают осциллирующие движения вдоль оси заготовки, что повышает точность обработки. Данная схема применяется для черновой и чистовой обработки относительно коротких шеек заготовок боль­шой жесткости, конических и фасонных поверхностей. При мно­гопроходной схеме (уступами) (рис. 7.63, г) возможна последо­вательная обработка нескольких шеек, что обеспечивает малую величину несоосности обработанных поверхностей. Данная схе­ма применяется для черновой и чистовой обработки относитель­но коротких шеек заготовок большой жесткости (ступенчатые валы, блоки шестерен, шейки коленчатого вала), конических и фасонных поверхностей.

При обработке методом тангенциальной подачи шлифоваль­ному кругу придается равномерное или дискретное движение по­дачи (DST) в тангенциальном направлении. Преимущество метода заключается в том, что в конце рабочего хода съем постепенно уменьшается, в момент совпадения осей круга и заготовки проис­ходит выхаживание; шлифовальную бабку станка можно располо­жить внизу станка; существенно повышается точность обработки; облегчается автоматизация процесса. При однопроходной обра­ботке (рис. 7.63, д) можно шлифовать фасонные поверхности. При многопроходной обработке (рис. 7.63, е) возможно последо­вательное шлифование нескольких шеек. Данные схемы применя­ются для чернового и чистового шлифования относительно ко­ротких цилиндрических, конических и фасонных поверхностей. При необходимости одновременной обработки шейки и прилега­ющего к ней торца применяют врезное шлифование с подачей круга под углом к оси заготовки (рис. 7.63, ж).

При круглом наружном бесцентровом шлифовании (рис. 7.64, а) заготовка 2 опирается на нож 3 и базируется по обработанной поверхности, что существенно повышает точность обработки. За­готовка получает вращение от ведущего круга 4. Скорость движе­ния ведущего круга в 60—100 раз меньше скорости движения шлифовального круга 1. При расположении ведущего и шлифо­вального кругов на скрещивающихся осях заготовка получает до­полнительное прямолинейное движение вдоль оси шлифовально­го круга. Вращение заготовке можно передавать магнитной планшайбой 5 (рис. 7.64, д). В этом случае заготовка базируется торцем и удерживается силами магнитного притяжения.

При вращении заготовки от ведущего круга ее скорость (круго­вая подача) определяется по формуле

где v3 — скорость движения заготовки, м/мин; — диаметр веду­щего круга, мм; — частота вращения ведущего круга, об/мин; — коэффициент, учитывающий проскальзывание ведущего круга и заготовки; — угол наклона оси ведущего круга или ножа (на­правляющей линейки) к оси заготовки, обычно = 2...6°.

Скорость продольного перемещения заготовки, мм/мин, равна

Шлифованием с поворотом ведущего круга и продольной по­дачей (см. рис. 7.64, а) или поворотом направляющей линейки (рис. 7.64, б), имеющим высокую производительность, обрабаты­вают большие партии (500—1000 шт. в смену) гладких цилиндри­ческих деталей (штифты, пальцы, подшипниковые кольца). Шли­фованием с ведущим кругом и радиальной подачей шлифующего круга (рис. 7.64, в) обрабатывают цилиндрические, конические, ступенчатые и фасонные поверхности сравнительно небольшой длины. Шлифование с тангенциальной подачей шлифующего круга (рис. 7.64, г) позволяет обрабатывать те же поверхности, а при специальной наладке и плоские. Шлифование с поперечной подачей и установкой заготовки на магнитной планшайбе (см. рис. 7.64, д) позволяет с большой точностью обрабатывать цилиндрические поверхности небольшой длины (например, кольцо подшипника).

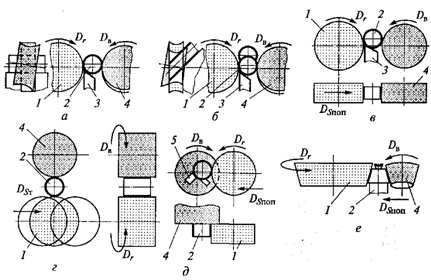

Рис. 7.64. Схемы круглого наружного бесцентрового шлифования:

а — с продольной подачей; б — с поворотом направляющей линейки; в — с радиальной подачей; г — с тангенциальной подачей; д — на планшайбе; е — с упором; 1 — шлифовальный круг; 2 — заготовка; 3 — нож; 4 — ведущий круг; 5 — планшайба; Dr — главное движение; DB — движение ведущего круга; DST — движение тангенциальной подачи; DSnоп — движение поперечной подачи

Для обработки цилиндрических или конических деталей неболь­шой длины (к примеру, стержень клапана) применяют шлифова­ние с упором (рис. 7.64, ё).

При внутреннем шлифовании в патроне диаметр шлифовального круга ограничен диаметром обрабатываемого отверстия и равен 0,5...0,8 диаметра обрабатываемого отверстия.

При внутреннем шлифовании в патроне движение круговой подачи DД осуществляется за счет вращения заготовки со скорос­тью

где — скорость движения заготовки, м/мин; — диаметр об­рабатываемого отверстия, мм; п3 — частота вращения заготовки, об/мин.

Схемы обработки заготовок при внутреннем шлифовании в пат­роне (рис. 7.65) аналогичны схемам обработки при круглом на­ружном шлифовании в центрах (см. рис. 7.63).

При внутреннем бесцентровом шлифовании круговая подача осу­ществляется за счет вращения заготовки со скоростью

Рис. 7.65. Схемы внутреннего шлифования в патроне:

а, б — соответственно одно - и многопроходное с продольной подачей; в, г — соответственно одно - и многопроходное с поперечной подачей; D. — главное движение; БЛ — движение круговой подачи; DSпрод — движение продольной подачи; DSnon — движение по­перечной подачи.

где v3 — скорость движения заготовки, м/мин; DBK — диаметр ведущего круга, мм; nВ. К — частота вращения ведущего круга, об/мин; — коэффициент, учитывающий проскальзывание ве­дущего круга и заготовки.

Заготовку устанавливают на двух вращающихся роликах и не­подвижной опоре (рис. 7.66, а) или на трех вращающихся роликах, ролик большего диаметра является ведущим (рис. 7.66, б).

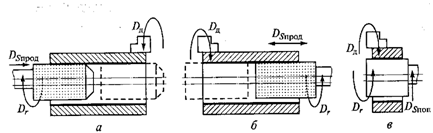

Рис. 7.66. Схемы внутреннего бесцентрового шлифования:

а — с установкой на двух роликах; б — с установкой на трех роликах; Dr — главное движение; Dд — движение круговой подачи; DВ — движение ведущего ролика; DSпрод — движение продольной подачи; DSпоп — движение поперечной подачи

В обоих случаях наружная базовая поверхность должна быть окончательно обработанной. При установке заготовки на двух роликах шлифуют цилиндрические отверстия в деталях сравнительно небольшой длины (кольца, втулки). При установке заготовки на трех роликах возможно шлифование с продольной или поперечной подачей шлифовального круга. При обработке с продольной подачей про­изводят черновое, получистовое и чистовое шлифование цилинд­рических отверстий в кольцах и втулках. При обработке с попе­речной подачей производят черновое шлифование отверстий в жестких втулках и кольцах.

При внутреннем планетарном шлифовании заготовка неподвиж­на. Для осуществления движения круговой подачи шпинделю шли­фовальной бабки придают дополнительное вращение вокруг оси обрабатываемого отверстия. При многопроходном шлифовании с продольной подачей (рис. 7.67, а) осуществляют черновую и чис­товую обработку сквозных и глухих отверстий относительно боль­шой длины в корпусных деталях. Однопроходное (глубинное) шлифование с продольной подачей (рис. 7.67, б) более произво­дительно, но точность обработки ниже. При многопроходном шлифовании с продольной и поперечной подачами (рис. 7.67, в) осуществляют обработку ступенчатых отверстий в корпусных де­талях. При однопроходном шлифовании с поперечной подачей (рис. 7.67, г) осуществляют черновую обработку сквозных, глу­хих, цилиндрических, конических и фасонных отверстий относи­тельно малой длины в корпусных деталях большой жесткости. При плоском шлифовании главное движение Dr придается ре­жущему инструменту — шлифовальному кругу. Движения подачи придаются заготовке и кругу. Заготовку устанавливают на магнит­ный стол станка или в приспособлениях (например, в тисках, в синусных тисках, на синусной линейке), устанавливаемых на маг­нитном столе.

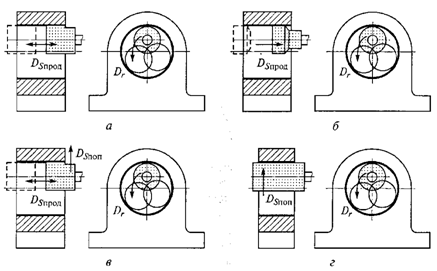

Рис. 7.67. Схемы внутреннего планетарного шлифования:

а, б — соответственно много - и однопроходное с продольной подачей; в — мно­гопроходное с продольной и поперечной подачами; г — однопроходное с попе­речной подачей; Dr — главное движение; DSпрод — движение продольной подачи; DSпоп — движение поперечной подачи

Плоское шлифование характеризуется наличием прямолиней­ной продольной DSпрод (при установке заготовок на вращающийся стол — круговой подачей), поперечной DSпоп и вертикальной (нор­мальной) DSb подач. Продольную подачу (скорость детали) измеря­ют в метрах или миллиметрах в минуту. Поперечную и вертикаль­ную подачи осуществляют после каждого двойного (одинарного) хода стола станка с заготовкой относительно круга и измеряют в миллиметрах на двойной (одинарный) ход стола станка. Припуск снимается за несколько ходов (многопроходное шлифование) или за один ход (однопроходное, силовое, или глубинное, шлифова­ние). Глубинное шлифование более производительно, чем многопроходное, но требует большей жесткости технологической сис­темы СПИД и менее точное.

Плоское шлифование выполняется периферией или торцем круга. При шлифовании торцем круга колебания инструменталь­ного шпинделя меньше влияют на рельеф обработанной поверх­ности, поэтому обеспечивается большая точность и меньшая ше­роховатость обработанной поверхности.

Плоское шлифование периферией круга по многопроходной схеме с линейной продольной, поперечной и вертикальной пода­чами (рис. 7.68, а) применяется для чернового и чистового шли­фования поверхностей с относительно большой шириной или ком­плектов деталей (шпонки, линейки, клинья). Однопроходная схе­ма с линейной продольной и поперечной подачами применяется только для чернового шлифования поверхностей. Шлифование с круговой подачей (рис. 7.68, б) применяют для обработки отно­сительно большой партии деталей небольших размеров (напри­мер, кольца, втулки).

Плоское шлифование торцем круга по многопроходной схеме с линейной продольной, поперечной и вертикальной подачами (рис. 7.68, в) применяется для чернового и чистового шлифова­ния больших плоских поверхностей (плиты, столы).

Однопроходная схема с линейной продольной, поперечной и вертикальной подачами применяется для чернового шлифования.

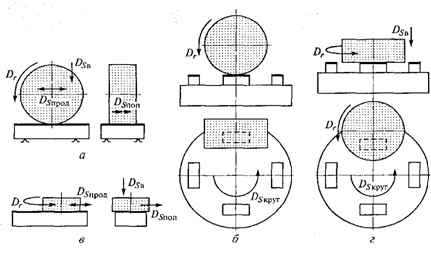

Рис 7.68. Схема плоского шлифования.

а периферией круга с продольной, поперечной и вертикальными подачами; б периферией круга с круговой подачей; в торцем круга с продольной, поперечной и вертикальной подачей; г торцем круга с круговой подачей; DSпрод движение продольной подачи; DSпоп движение поперечной подачи; DSв движение верткальной подачи; DSкруг движение круговой подачи; Dr главное движение.

Многопроходная схема с линейной продольной и вертикаль­ной подачами применяется для чернового и чистового шлифова­ния поверхностей с шириной обработки меньше диаметра круга. Однопроходная схема с линейной продольной подачей применя­ется только для чернового шлифования поверхностей с шириной обработки меньше диаметра круга. Шлифование с круговой пода­чей (рис. 7.68, д) применяют для обработки относительно боль­шой партии деталей небольших размеров (кольца, втулки).

Станки шлифовальной группы. В условиях единичного и серий­ного производства широко используются универсальные кругло-шлифовальные, плоскошлифовальные и бесцентрово-шлифовальные станки.

Круглошлифовальный станок представлен на рис. 7.69, а. На верх­них направляющих станины 8 установлен стол 1. На верхней, по­воротной части 2 стола размещен поворотный суппорт 10 с перед­ней 4, задней 17 бабками и коробкой скоростей 3. На задней части станины расположена шлифовальная бабка 6 с шлифовальным кругом 5. Стол станка перемещается в продольном направлении штоком 11 гидроцилиндра 9. При шлифовании длинных коничес­ких поверхностей заготовка устанавливается в центрах передней и задней бабок (рис. 7.70, а). Верхняя часть стола поворачивается на половину угла при вершине конуса заготовки. При шлифовании коротких конусных поверхностей заготовку зажимают в патроне передней бабки, которую поворачивают на требуемый угол с по­мощью поворотного суппорта (рис. 7.70, б).

Внутришлифовальный станок имеет аналогичную компоновку. Однако у него нет задней бабки, а шлифовальная бабка выполне­на консольной. Так как круги для внутришлифовальных работ имеют малый диаметр, механизм главного движения должен обес­печить высокие обороты шлифовального круга (дооб/мин).

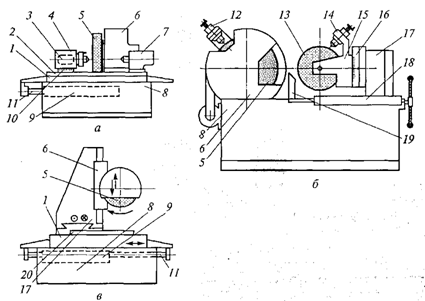

Рис. 7.69. Станки шлифовальной группы:

а — круглошлифовальный; б — бесцентрово-шлифовальный; в — плоскошлифо­вальный; 1 — стол; 2 — верхняя, поворотная часть стола; 3 — коробка скоростей; 4 — передняя бабка; 5 — абразивный круг; б — шлифовальная бабка; 7 — задняя бабка; 8 — станина; 9 — гидроцилиндр; 10, 16 — поворотные суппорты; 11 — шток; 12, 14 — механизмы правки; 13 — ведущий круг; 75 — бабка ведущего Круга; 17 — задняя бабка (колонна); 18 — стол ведущего круга; 19 — нож; 20 —

магнитная плита

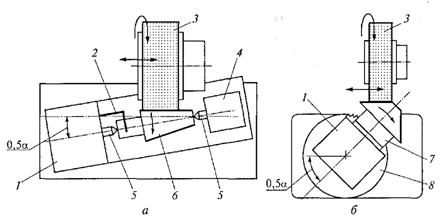

Рис. 7.70. Шлифование наружных конических поверхностей:

а — в центрах; б — в патроне; / — передняя бабка; 2 — поводок; 3 — шлифоваль­ный круг; 4— задняя бабка; 5— центр; 6— заготовка; 7— патрон; 8— поворот­ный суппорт; а — угол при вершине конуса заготовки

Производительность внутришлифовальных станков невысока, так как консольное расположение шлифовальной бабки и консоль­ное закрепление шлифовального круга не обеспечивают необхо­димой жесткости системы СПИД, кроме того, требуется частая правка круга.

Бесцентрово-шлифовальный станок показан на рис. 7.69, б. На станине 8 размещена шлифовальная бабка 6 с абразивным кругом 5. На верхних направляющих станины установлен стол 1 и вертикальная колонна 77с поворотным суппортом 16 и бабкой 15 ведущего круга 13. Каждый из кругов периодически правят с по­мощью механизмов для правки 12 и 14. Заготовку устанавливают на нож 19 между шлифовальным и ведущим кругами, которые выбираются таким образом, чтобы трение между заготовкой и

ведущим кругом было больше трения между заготовкой и шлифо­вальным кругом. Если необходимо продольное перемещение заго­товки, ведущий круг поворачивают на угол 1...7" относительно оси заготовки. Появляется осевая составляющая силы трения, кото­рая придает заготовке осевое движение подачи, и гладкие цилинд­рические заготовки (цилиндры, кольца) можно подавать непре­рывно, что резко повышает производительность обработки.

Плоскошлифовальный станок показан на рис. 7.69, в. На попе­речных направляющих станины 8 установлена вертикальная ко­лонна 17, по вертикальным направляющим которой перемещает­ся шлифовальная бабка 6 с абразивным кругом 5. Круг частично закрыт защитным кожухом. По горизонтальным направляющим станины перемещается стол 1. Продольные движения стола осу­ществляются штоком 11 гидроцилиндра 9. В направляющих стола могут устанавливаться заготовка, машинные тиски, синусные тиски или стол, магнитная плита (стол) 20. На магнитной плите могут размещаться заготовка, синусные тиски или стол.

Производительность шлифования. Для расчета машинного вре­мени, мин, при шлифовании можно использовать формулу

TM=LZi/(SMt),

где L — длина обрабатываемой поверхности или длина окружно­сти шлифуемого изделия, мм; Z— припуск под шлифование, мм; i — число проходов; SM — продольная подача изделия, мм/мин; t — глубина шлифования, мм.

Производительность шлифования (без учета холостых, вспо­могательных ходов, непроизводительных потерь времени) равна

Q = SMt/(LZ).

Технологические требования к деталям, обрабатываемым шли­фованием. Базовые поверхности (рис. 7.71) необходимо предвари­тельно обрабатывать. Они должны обеспечивать точную и надежную установку и закрепление заготовки. При обработке поверхно­стей 1 на плоскошлифовальных станках в качестве базовой необ­ходимо выбрать наиболее развитую плоскость 2. При базировании в патроне в качестве базовой следует принять цилиндрическую по­верхность 3, при базировании в центрах — центровые отверстия 5 или установочные фаски 7. Между шейками вала и торцами, из-за непрерывного осыпания круга, образуется галтель 8. Если галтель недопустима, следует предусмотреть переходную технологическую канавку 4 для выхода шлифовального круга.

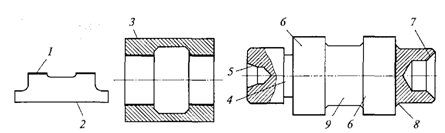

Рис. 7.71. Технологические требования к заготовкам, обрабатываемым

шлифованием:

1 — обрабатываемая поверхность; 2, 3, 5, 7 — базовые поверхности; 4 — техно­логическая канавка; 6 — точные поверхности; 8 — галтель; 9 — проточка

Точные поверхности 6 необходимо разделять проточками 9, которые можно не обра­батывать. Желательно избегать конструирования поверхностей с большим перепадом диаметров. При подрезании торца после протягивания шлицов желательно иметь наружные выточки, ко­торые обеспечат безударную работу резца.

Отделочные операции

Развитие современной авиационной и автомобильной техники направлено на увеличение скоростей движения, уменьшение удель­ной массы (отношение массы машины к ее мощности), повыше­ние надежности и производительности. Возрастают требования к точности обработки деталей машин, что связано с применением отделочных (финишных) операций. Для отделочных методов об­работки характерны небольшие толщины срезаемого слоя, незна­чительные силы резания и тепловыделение. Отделочная обработка позволяет повысить точность обработанной поверхности, нанести на нее необходимый микрогеометрический рисунок, повысить экс­плуатационные свойства детали. К отделочным видам обработки относятся: тонкое шлифование; алмазное точение и фрезерова­ние; хонингование; суперфиниширование; доводка-притирка; по­лирование; ленточное шлифование; абразивно-жидкостная обра­ботка; виброабразивная обработка; магнитно-абразивная обработка.

Тонкое шлифование производят мягкими мелкозернистыми шли­фовальными кругами на больших скоростях резания (от 35 м/с) с обильной подачей СОТС. Процесс характеризуется снятием ма­лых припусков (0,04...0,08 мм на сторону), малыми подачами (0,005...0,1 мм/об), частой правкой круга. Перед окончанием об­работки шлифовальный крут работает без подачи (выхаживание). При этом съем металла происходит за счет упругих сил в техноло­гической системе СПИД с постепенным уменьшением силы ре­зания. Процесс осуществляется на станках высокой и особо высо­кой точности, обеспечивающих плавность хода всех механизмов, высокой жесткости и виброустойчивости технологической систе­мы СПИД. Тонкое шлифование требует хорошей фильтрации СОТС, чтобы исключить попадание абразива и стружки в зону шлифования.

Прецизионная обработка (тонкое точение и растачивание, ал­мазное точение, тонкое фрезерование) характеризуется высоки­ми скоростями резания (100м/мин), малыми подачами (0,01...0,15 мм/об), малой глубиной резания (0,05...0,3 мм) при высокой виброустойчивости технологической системы СПИД. Стальные заготовки с прерывистой обрабатываемой поверхностью (наличие пазов, шлицов, отверстий), детали из высокопрочных сталей и чугуна обрабатывают при скоростях резания до 50 м/мин (при применении инструментов с режущей частью из сверхтвердых материалов скорость резания можно повысить до 150 м/мин).

Таблица 7.18 Инструментальные материалы для прецизионной обработки

Обрабатываемый материал	Инструментальный материал
Чугун, цветные сплавы, пластмассы, порошковые материалы	Твердые сплавы ВК2; ВКЗ; ВК4; ВК8
Легированные и конструкционные стали	Твердые сплавы Т14К8; Т15К6; Т30К4; Т60К6. Безвольфрамовые твердые сплавы КНТ16, ТН20
Цветные сплавы, пластмассы, неметаллические материалы	Алмазы природные типа карбонадо АРК4; АРВ1
Закаленные стали, высокопрочный чугун	Сверхтвердые материалы: гексагонит-р; эльбор-Р
Закаленные стали, высокопрочный чугун при высокой жесткости технологической системы СПИД	Минералокерамика, керметы

Рекомендации по применению инструментальных материалов приведены в табл. 7.18.

Прецизионная обработка позволяет получить шероховатость поверхности Ra 0,02...0,63 мкм, точность по 5 —9-му квалитетам.

Хонингование — отделочный метод обработки внутренних по­верхностей абразивными брусками.

Хонингование применяется в условиях серийного и массового производства после операций растачивания, развертывания, про­тягивания и шлифования для повышения точности формы, раз­мера и снижения шероховатости поверхности отверстий, созда­ния специфического микропрофиля обработанной поверхности. Обработку производят с помощью абразивных или алмазных брус­ков, закрепленных в хонинговальной головке (хоне).

В зависимости от вида крепления хона различают несколько схем хонингования. Схему, когда хон жестко связан с шпинделем станка, а заготовке сообщают две степени свободы (рис. 7.80, а), применяют для обработки заготовок параллельными нижней и верхней плоскостями и перпендикулярной к ним осью отверстия. При обработке мелких и среднегабаритных заготовок используют схему с жесткой связью хона и шпинделя станка, но заготовке сообщают до четырех степеней свободы (рис. 7.80, б). Если несо­осность шпинделя и обрабатываемого отверстия менее 0,05 мм, применяют одношарнирное крепление хона (рис. 7.80, в), если же несоосность более 0,05 мм — двухшарнирное (рис. 7.80, г). При обработке тонкостенных заготовок или в случаях, когда трудно обеспечить соосность отверстия и шпинделя, используют двух шарнирное крепление, а заготовке сообщают четыре степени сво­боды (рис. 7.80, д).

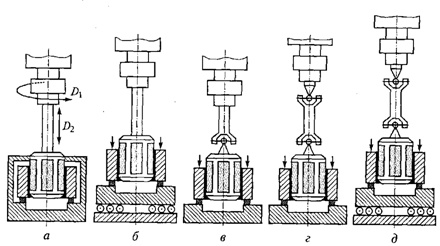

Рис. 7.80. Схемы хонингования:

а — с двумя степенями свободы заготовки: D, — главное движение; D2 — воз­вратно-поступательное перемещение хона; б — с четырьмя степенями свободы заготовки; в — с одношарнирным креплением хона; г — с двухшарнирным креп­лением хона; д — с двухшарнирным креплением хона и четырьмя степенями

свободы заготовки

Хону, как правило, сообщают три движения: вращение D1 возвратно-поступательное перемещение D2 и радиальное движе­ние подачи. При вибрационном хонинговании хону или заготовке придают дополнительное круговое или возвратно-поступательное движение с малой амплитудоймкм) и частотой до 20 двойных ходов в минуту. Скорость главного движения D, для обработки стали составляет 45...60 м/мин, для обработки чугуна — 60...75 м/мин. Соотношение скоростей движений О, и D2 равно 1,5

Рис. 7.81. Развертка обработанной поверхности:

а — обычное хонингование: 1, 2 — нижнее и верхнее положение брусков соответственно; 3 — смещение бруска на один шаг; h — перебег; t — шаг смещения брусков; б — вибрационное хонингование

На рис. 7.81, а показана развертка обработанной поверхности и схема образования сетки. Крайние нижнее 1 и верхнее 2 положе­ния абразивных брусков устанавливают с перебегом h, который необходим для точной обработки отверстия. Минимальные отклонения формы получаются при перебеге h, равном 0,33 длины брус­ка, и длине бруска, равной 0,5...0,75 длины обрабатываемого от­верстия. При каждом двойном ходе бруски оказываются в положе­нии 3, т. е. смещаются на шаг t. Изменяя соотношение D1/D2, можно менять угол наклона сетки. При вибрационном хонинговании вид сетки изменится (рис. 7.81, б).

По характеру крепления брусков в хоне различают хоны с под­пружиненными брусками (при обработке отверстий не исправля­ются такие погрешности формы, как непрямолинейность оси от­верстия) и хоны с жестким креплением брусков (при обработке происходит исправление всех погрешностей формы, но точность обработки ниже).
