УКАЗАНИЯ ПО ЛИЦЕВОЙ КЛАДКЕ ИЗ КИРПИЧА И КАМНЕЙ

 Лицевая кладка из обыкновенного кирпича с расшивкой швов является наиболее распространенным способом отделки фасадов. Отличительные особенности ее заключаются в том, что лицевую поверхность стен выкладывают из отборного целого кирпича с правильными кромками и углами, а остальную часть кладки - из обычных камней или кирпича. Кирпич для облицовки подбирают одинаковым по тону окраски. Рисунок перевязки лицевой кладки указывается в проекте.

 Применяя различные способы перевязки (крестовую, польскую, готическую и др.) и разный по цвету и размерам кирпич, можно получить при лицевой кладке из обыкновенного кирпича рисунки, украшающие фасады зданий (рис.2). Такую кладку, которая используется на отдельных участках фасада в качестве художественной отделки, принято называть декоративной

 С этой же целью применяют узорчатую и рельефную кладку, разнообразные пояски высотой в один или несколько рядов кирпича, а также различные способы расшивки швов. Для придания поверхности кладки рельефного рисунка обыкновенные кирпичи располагают так, чтобы в плане плоскости их граней образовывали с плоскостью стены угол. Одни кирпичи укладывают плашмя (рис.2, а), а другие - на ребро (рис.2, б); располагая их в шахматном порядке, получают узор, показанный на рис.2, в.

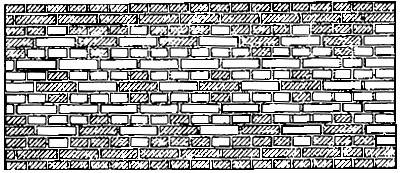

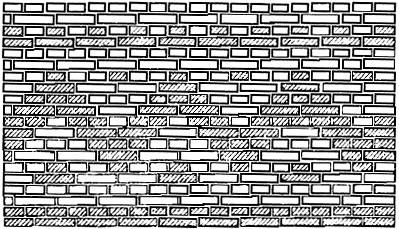

Рис.1. Декоративная кладка из кирпичей разных оттенков

 Детали поясков (рис.2, г, д) выкладывают из кирпичей, выступающих в виде кронштейнов со ступенчатым профилем. Общий вылет кронштейнов делают в половину или четверть кирпича, а расстояние между кронштейнами обычно равно их вылету. Кронштейны выполняют из лицевого кирпича, поставленного на ребро или лежащего плашмя. Поля между кронштейнами заполняют обыкновенным или профильным кирпичом или художественными вставками.

 Более высококачественной отделкой является лицевая кладка из облицовочного кирпича и керамических камней. Для такой облицовки применяют кирпичи и камни, размеры которых кратны размерам обыкновенных стеновых материалов.

 В последние годы на ряде заводов организовано производство так называемого двухслойного лицевого кирпича. Особенность его в том, что один ложок и тычок обыкновенного глиняного кирпича имеют лицевой слой из цветных светлых глин. Этими гранями он и укладывается на фасад кладки. Лицевым кирпичом облицовывают фасады зданий одновременно с кладкой стен. При этом кладку из обыкновенного кирпича с облицовкой лицевым кирпичом ведут так же, как обыкновенную кладку из кирпича по многорядной перевязке. Однорядная (цепная) перевязка допускается лишь в исключительных случаях, так как при этом расходуется много облицовочного кирпича.

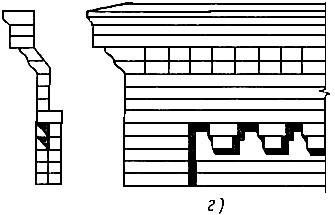

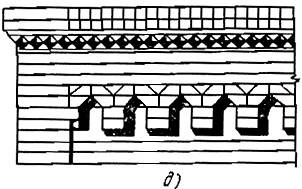

Рис.2. Лицевая рельефная кладка:

а, б, в - узорчатая кладка из кирпичей, расположенных под углом к плоскости стены, г, д - пояски из декоративных рядов кладки

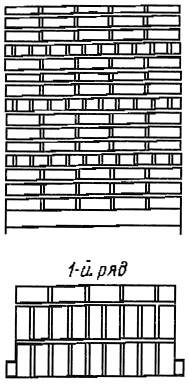

 Кладку стен из кирпича толщиной 88 мм с облицовкой лицевым кирпичом выполняют с перевязкой по схеме, показанной на рис.3, кладку стен из керамических многощелевых камней с облицовкой лицевым кирпичом - по схеме, показанной на рис.4.

 Перевязку лицевой кирпичей кладки с кладкой стены из керамических камней высотой 138 мм устраивают через два ряда камней. Такую кладку целесообразно вести звеном "четверка" или "пятерка". При работе звено "четверка" делится на две "двойки". Первое звено "двойка" выполняет кладку облицовки, второе - кладку стены из многощелевых камней.

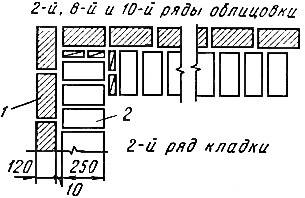

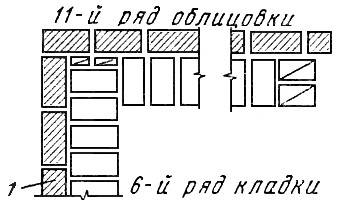

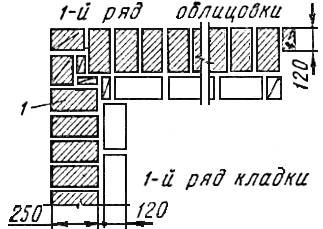

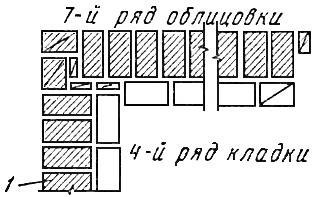

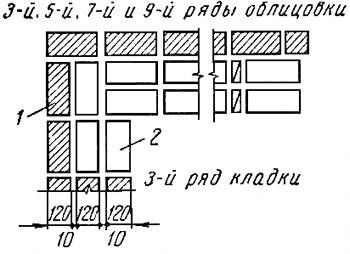

Рис.3. Перевязка кладки из кирпича толщиной 88 мм с облицовкой лицевым кирпичом (толщина стены 380 мм):

1 - лицевой кирпич, 2 - модульный кирпич

 Аналогично этому организуется работа при кладке стен из шлакобетонных и других искусственных камней с облицовкой лицевым кирпичом.

 Кладку стен из кирпича, бетонных или керамических камней с облицовкой лицевыми керамическими камнями (рис.5 и 6) рекомендуется вести в обычной последовательности, начиная с наружной версты. Швы между камнями должны быть прямолинейными шириной не более 10 мм.

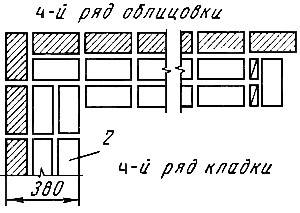

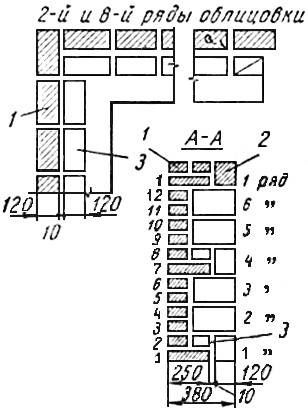

Рис.4. Перевязка кладки из керамических многощелевых камней с облицовкой лицевым кирпичом (стена толщиной 380 мм}:

1 - лицевой кирпич, 2 - стеновые керамические камни, 3 - обыкновенный кирпич

 Кладку наружных кирпичных стен жилых домов с одновременной облицовкой керамическими камнями в зависимости от толщины стены также рекомендуется выполнять звеньями "четверка" или "пятерка".

 При работе звеном "пятерка" ведущий каменщик 4-5-го разряда устанавливает причалку вместе с первым каменщиком 2-го разряда, устанавливает и подправляет облицовочные камни, а также выполняет кладку примыкающей к облицовке ложковой версты, проверяет правильность кирпичной кладки и облицовки и совместно с другими членами звена устанавливает архитектурные и конструктивные детали. Первый каменщик 2-го разряда подготовляет и подает керамические камни, а также кирпичи и раствор, расстилая его на половине толщины стены. Второй каменщик (3-го или 4-го разряда) ведет кирпичную кладку внутренней версты совместно со вторым каменщиком 2-го разряда, который подает раствор и кирпич для внутренней версты, готовит неполномерные кирпичи, необходимые по ходу кладки, помогает переставлять причалку. Третий каменщик 2-го разряда производит кладку забутки (с подачей кирпича) и расшивает швы облицовки. Протяженность делянки принимается в зависимости от толщины и сложности кладки в пределах от 13 до 21 м.

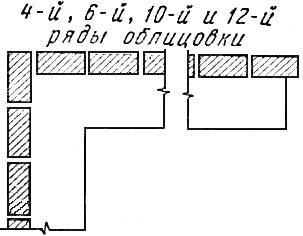

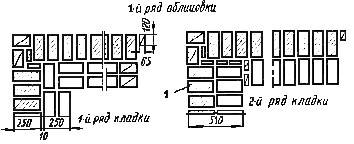

Рис.5. Перевязка кладки из кирпича с облицовкой лицевыми  керамическими камнями (стена толщиной 510 мм):

1 - лицевые керамические камни, 2 - обыкновенный кирпич

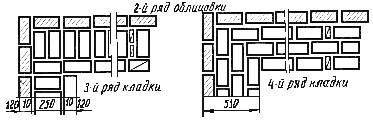

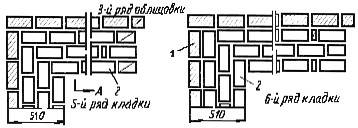

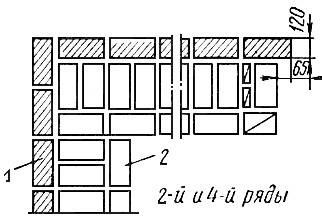

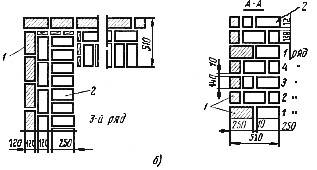

Рис.6. Перевязка кладки из керамических камней с облицовкой лицевыми керамическими камнями:

а - стена толщиной 380 мм, б - стена толщиной 510 мм; 1 - лицевые керамические камни, 2 - стеновые керамические камни

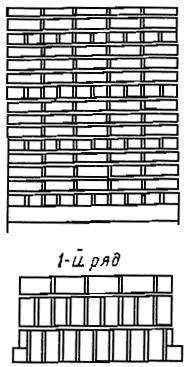

Рис.7. Лицевая кладка простенков с неперевязанными вертикальными швами: а - со сквозными вертикальными швами, б - со смещенными тычками

 Лицевая кладка с облицовкой керамическими камнями должна перевязываться с кладкой стен тычковыми рядами через шесть рядов кирпичной кладки или через три ряда кладки из керамических камней.

 Облицовка стен профильными лицевыми камнями или кирпичами. производится одновременно с кладкой стен. Крепление этих деталей в кладке осуществляется перевязкой с кладкой или специальными металлическими связями.

 Сейчас в строительстве применяются разнообразные системы перевязки лицевой кладки с кирпичными стенами, позволяющие создавать своеобразную фактуру поверхности стен фасадов. Такие виды лицевой кладки используются при возведении клубов, кинотеатров, магазинов и др.

 Широкое распространение получила, например, лицевая кладка с неперевязанными вертикальными швами или, вернее, с частично перевязанными вертикальными швами. Вся лицевая поверхность такой кладки расчленена сплошными вертикальными швами на отдельные полосы шириной в кирпич. В пределах каждой из этих полос через 2-4 ряда кладки укладываются тычки, что создает перевязку лицевой кладки со стеной. Порядок чередования ложковых и тычковых кирпичей в лицевой кладке указывается в проекте. Варианты такой декоративной перевязки кладки показаны на рис.7.
